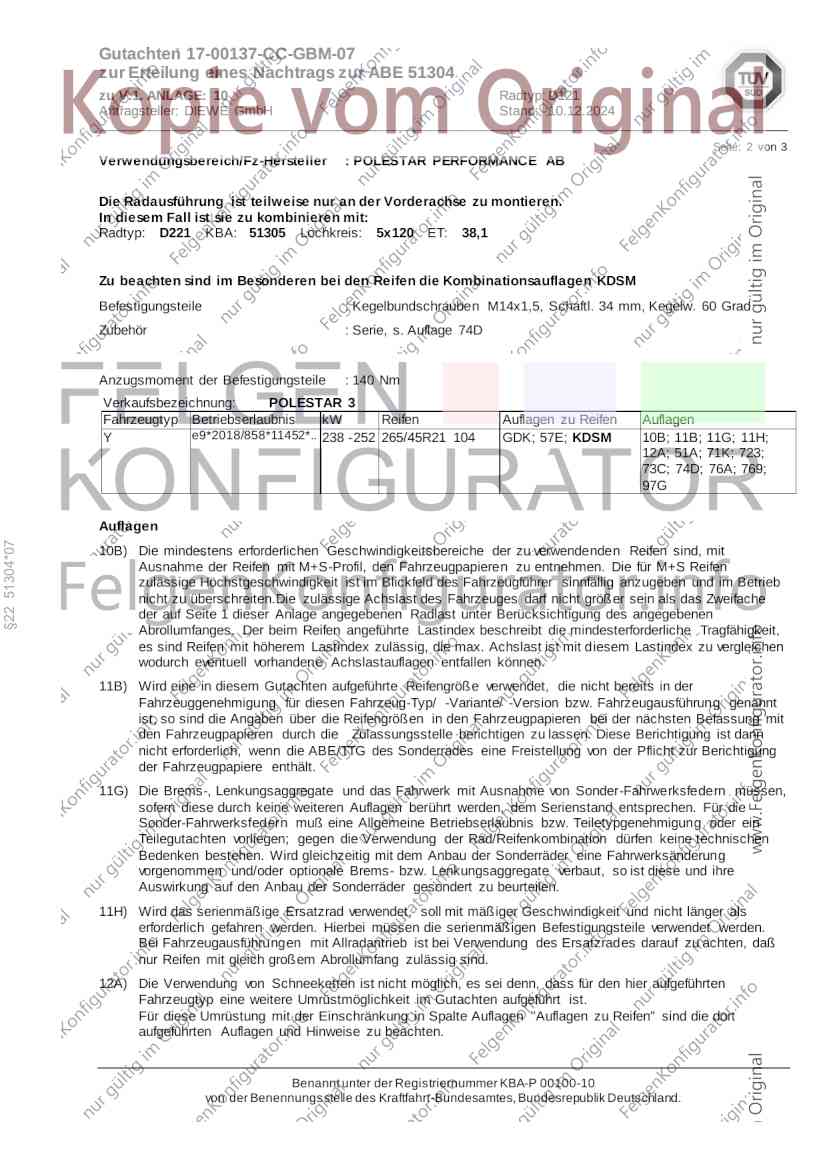

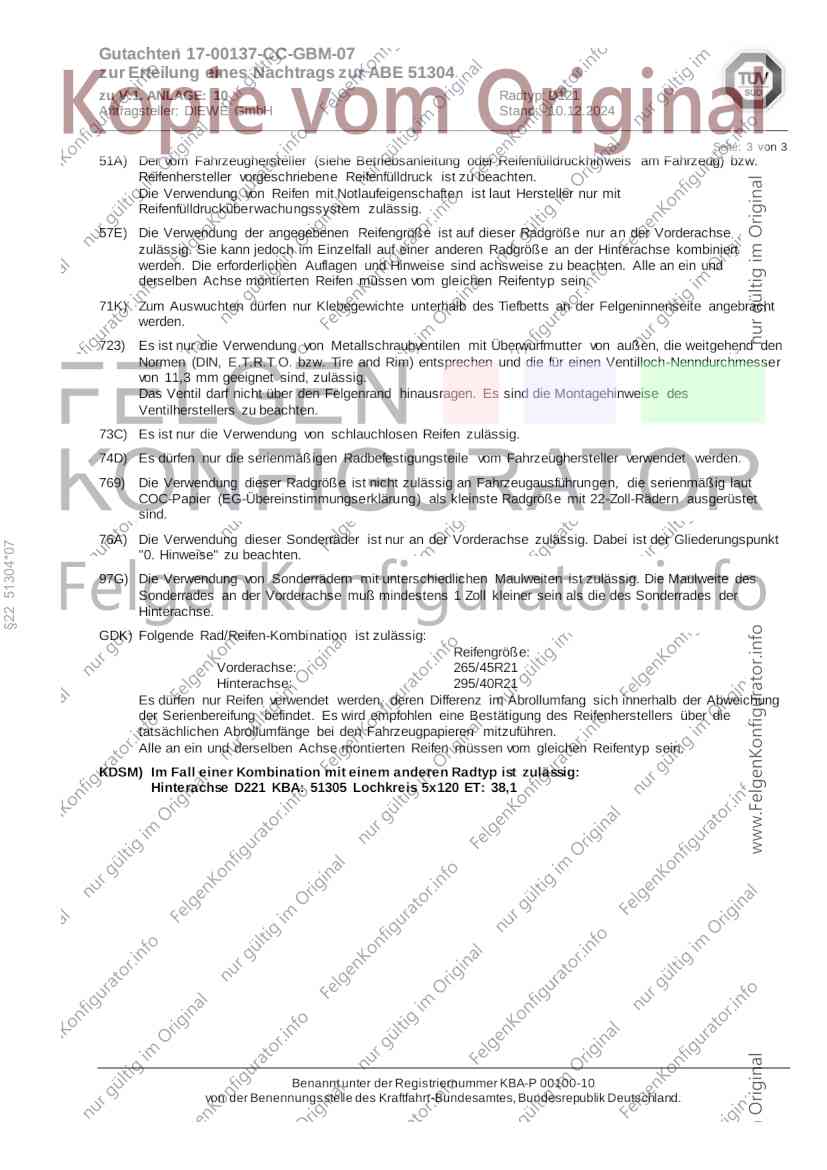

							               Gutachten 17-00137-CC-GBM-07
               zur Erteilung eines Nachtrags zur ABE 51304
               zu V.1. ANLAGE: 10                                               Radtyp: D121
               Antragsteller: DIEWE GmbH                                        Stand: 10.12.2024
               ______________________________________________________________________________________________________________
                                                                                                                      Seite: 1 von 3

               Fahrzeughersteller                     : POLESTAR PERFORMANCE AB
               Raddaten:
               Radgröße nach Norm          : 9 J X 21 H2                Einpreßtiefe (mm)       : 38,1
               Lochkreis (mm)/Lochzahl     : 120/5                      Zentrierart             : Mittenzentrierung
               Technische Daten, Kurzfassung
               Ausführung        Ausführungsbezeichnung                          Mittenl Zentrierring-    zul.       zul.      gültig
                                                                                 och     werkstoff        Rad-       Abroll    ab
                                 Kennzeichnung             Kennzeichnung         in mm                    last       umf.      Fertig
                                 Rad                       Zentrierring                                   in kg      in mm     datum
               121xx-5120A381634 LK 120 A                  ohne                       63,4                     890      2400    10/24
               Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
               Sonderräder funktionsfähig bleiben.
               Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
               von 50km hingewiesen werden.


               Hinweis zum Verwendungsbereich:
               Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen Kombinationen nur
               zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind
               (z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
§22 51304*07




               Die Radausführung ist teilweise nur an der Vorderachse zu montieren.
               In diesem Fall ist sie zu kombinieren mit:
               Radtyp: D221 KBA: 51305 Lochkreis: 5x120 ET: 38,1


               Zu beachten sind im Besonderen bei den Reifen die Kombinationsauflagen KDSM




                                             Benannt unter der Registriernummer KBA-P 00100-10
                               von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
               Gutachten 17-00137-CC-GBM-07
               zur Erteilung eines Nachtrags zur ABE 51304
               zu V.1. ANLAGE: 10                                                   Radtyp: D121
               Antragsteller: DIEWE GmbH                                            Stand: 10.12.2024
               ______________________________________________________________________________________________________________
                                                                                                                      Seite: 2 von 3
               Verwendungsbereich/Fz-Hersteller           : POLESTAR PERFORMANCE AB


               Die Radausführung ist teilweise nur an der Vorderachse zu montieren.
               In diesem Fall ist sie zu kombinieren mit:
               Radtyp: D221 KBA: 51305 Lochkreis: 5x120 ET: 38,1


               Zu beachten sind im Besonderen bei den Reifen die Kombinationsauflagen KDSM
               Befestigungsteile                          : Kegelbundschrauben M14x1,5, Schaftl. 34 mm, Kegelw. 60 Grad
               Zubehör                                    : Serie, s. Auflage 74D


               Anzugsmoment der Befestigungsteile         : 140 Nm
               Verkaufsbezeichnung:     POLESTAR 3
               Fahrzeugtyp Betriebserlaubnis     kW        Reifen                   Auflagen zu Reifen      Auflagen
               Y            e9*2018/858*11452*.. 238 - 252 265/45R21 104            GDK; 57E; KDSM          10B; 11B; 11G; 11H;
                                                                                                            12A; 51A; 71K; 723;
                                                                                                            73C; 74D; 76A; 769;
                                                                                                            97G


               Auflagen
§22 51304*07




               10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
                    Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
                    zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
                    nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
                    der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
                    Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
                    es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
                    wodurch eventuell vorhandene Achslastauflagen entfallen können.
               11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
                    Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
                    ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
                    den Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann
                    nicht erforderlich, wenn die ABE/TTG des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
                    der Fahrzeugpapiere enthält.
               11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
                    sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
                    Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis bzw. Teiletypgenehmigung oder ein
                    Teilegutachten vorliegen; gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen
                    Bedenken bestehen. Wird gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung
                    vorgenommen und/oder optionale Brems- bzw. Lenkungsaggregate verbaut, so ist diese und ihre
                    Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
               11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
                    erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
                    Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
                    nur Reifen mit gleich großem Abrollumfang zulässig sind.
               12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
                    Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
                    Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
                    aufgeführten Auflagen und Hinweise zu beachten.


                                                 Benannt unter der Registriernummer KBA-P 00100-10
                                   von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
               Gutachten 17-00137-CC-GBM-07
               zur Erteilung eines Nachtrags zur ABE 51304
               zu V.1. ANLAGE: 10                                               Radtyp: D121
               Antragsteller: DIEWE GmbH                                        Stand: 10.12.2024
               ______________________________________________________________________________________________________________
                                                                                                                  Seite: 3 von 3
               51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
                    Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
                    Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
                    Reifenfülldrucküberwachungssystem zulässig.
               57E) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Vorderachse
                    zulässig. Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Hinterachse kombiniert
                    werden. Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und
                    derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
               71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
                    werden.
               723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
                    Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
                    von 11,3 mm geeignet sind, zulässig.
                    Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
                    Ventilherstellers zu beachten.
               73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
               74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
               769) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
                    COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 22-Zoll-Rädern ausgerüstet
                    sind.
               76A) Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig. Dabei ist der Gliederungspunkt
§22 51304*07




                    "0. Hinweise" zu beachten.
               97G) Die Verwendung von Sonderrädern mit unterschiedlichen Maulweiten ist zulässig. Die Maulweite des
                    Sonderrades an der Vorderachse muß mindestens 1 Zoll kleiner sein als die des Sonderrades der
                    Hinterachse.
               GDK) Folgende Rad/Reifen-Kombination ist zulässig:
                                                                        Reifengröße:
                                  Vorderachse:                          265/45R21
                                  Hinterachse:                          295/40R21
                     Es dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der Abweichung
                     der Serienbereifung befindet. Es wird empfohlen eine Bestätigung des Reifenherstellers über die
                     tatsächlichen Abrollumfänge bei den Fahrzeugpapieren mitzuführen.
                     Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
               KDSM) Im Fall einer Kombination mit einem anderen Radtyp ist zulässig:
                     Hinterachse D221 KBA: 51305 Lochkreis 5x120 ET: 38,1




                                             Benannt unter der Registriernummer KBA-P 00100-10
                               von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
               Gutachten 17-00137-CC-GBM-07
               zur Erteilung eines Nachtrags zur ABE 51304
               zu V.4. ANLAGE: Radabdeckung                                        Radtyp: D121
               Antragsteller: DIEWE GmbH                                           Stand: 10.12.2024
               ______________________________________________________________________________________________________________
                                                                                                                            Seite: 1 von 1

               Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
               Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
               Radabdeckungsauflagen beschrieben sind.


               Vorderachse
               Bereich 30 Grad vor der Radmitte        Bereich 50 Grad hinter der Radmitte          Bereich 30 Grad vor und 50 Grad
               Zu Auflage 241 bzw. 245                 Zu Auflage 242 bzw. 246                      hinter der Radmitte
                                                                                                    Zu Auflage 241,242,245, 246,24C,24J
§22 51304*07




               Hinterachse
               Bereich 30 Grad vor der Radmitte        Bereich 50 Grad hinter der Radmitte          Bereich 30 Grad vor und 50 Grad
               Zu Auflage 243 bzw. 247                 Zu Auflage 244 bzw. 248                      hinter der Radmitte
                                                                                                    Zu Aufl age 243,244,247,248,24D,24M




                                                       Benannt unter Registriernummer KBA-P00100-10
                                        von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
