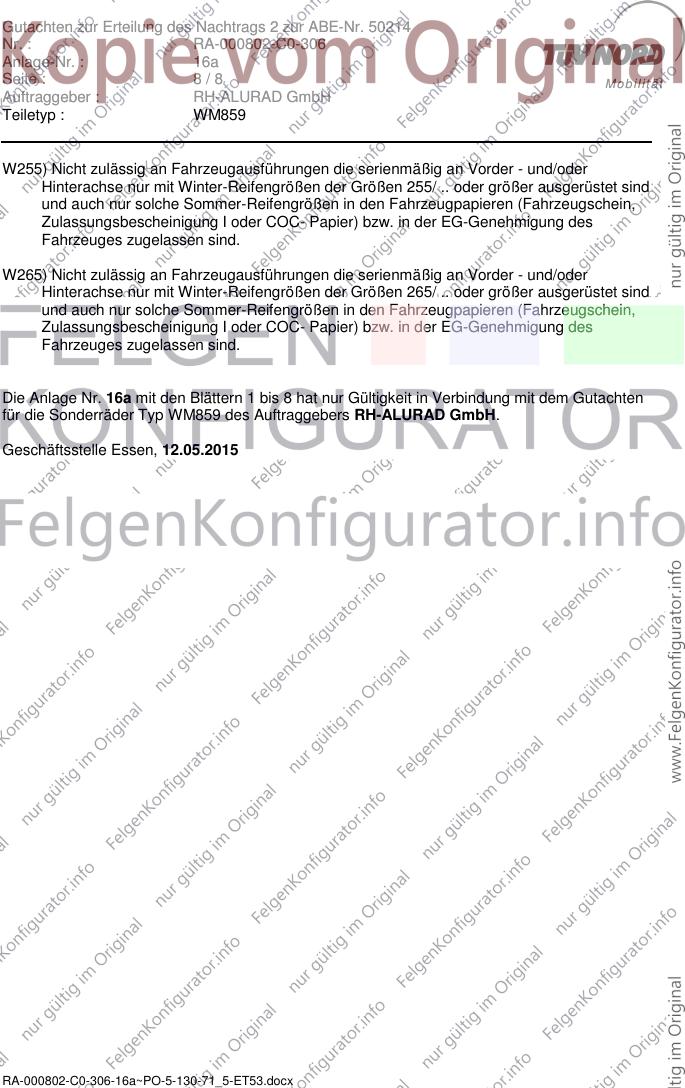

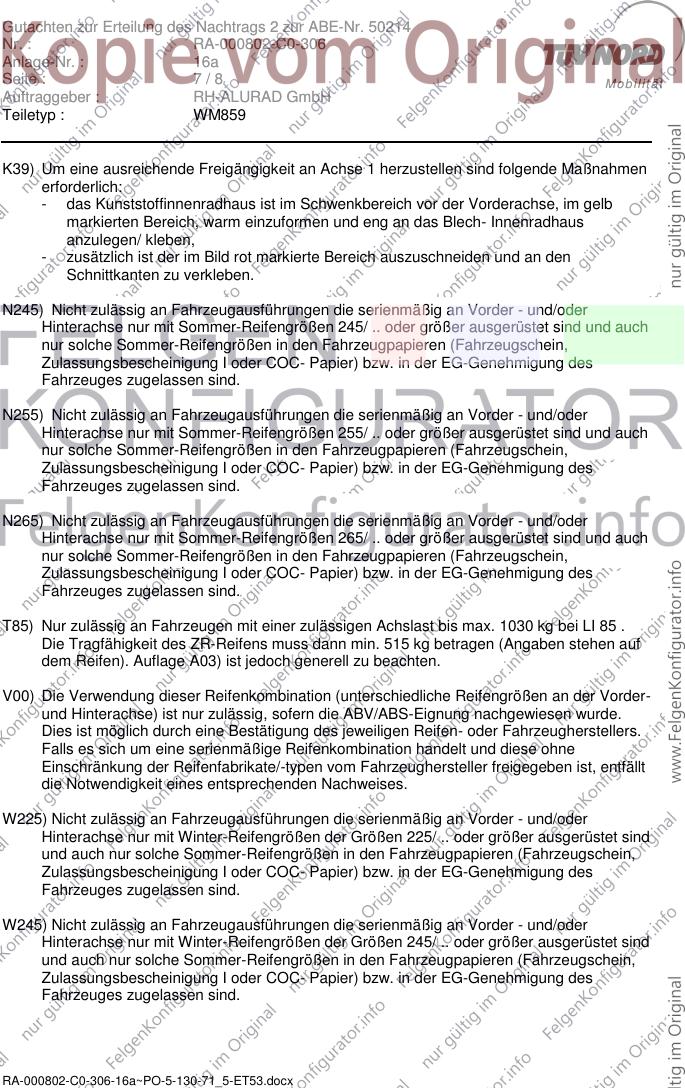

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 50214
Nr. : RA-000802-C0-306
Anlage-Nr. : 16a
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
Technische Daten, Kurzfassung
Raddaten
Radtyp: WM859
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 130
Radgröße: 8½Jx19H2
Rad-Einpresstiefe: 53 mm
Lochkreisdurchmesser: 130 mm
Lochzahl: 5
Mittenlochdurchmesser: 71,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 925 kg
bei Reifenabrollumfang: 2330 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller : Porsche
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
964 Serien-Radmutter, Kugel Ø28 mm, - 130 Nm
Gewinde M14x1,5,
9PA Serien-Radschraube, Kugel Ø28 mm, - 160 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 36 mm
92A, 92AN, 92AH, 92AHN Serien-Radschraube, Kugel Ø28 mm, - 160 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 34 mm
RA-000802-C0-306-16a~PO-5-130-71_5-ET53.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 50214
Nr. : RA-000802-C0-306
Anlage-Nr. : 16a
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
Typ(en): ABE / EG-Genehmigung(en):
964 F035
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 191 Porsche 911 215/35R19 M+S A02) bis A10)
(964 schmale Karosserie) A01)K03)K13)K39)T85)W225)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/35R19 245/30R19 A01) bis A10)
K03)K13)K39) N255) V00)
Typ(en): ABE / EG-Genehmigung(en):
964 F035
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) vorne hinten
184 Porsche 911 215/35R19 255/30R19 A01) bis A10)
(964 breite Karosserie WTL) K39) V00)
RA-000802-C0-306-16a~PO-5-130-71_5-ET53.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 50214
Nr. : RA-000802-C0-306
Anlage-Nr. : 16a
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
Typ(en): ABE / EG-Genehmigung(en):
9PA e13*2001/116*0089*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
176 bis 397 Porsche Cayenne 235/55R19 A02) bis A10)B23)
N245) EF0)
235/55R19 M+S
W245)
245/50R19
A01)K03)N255)
245/50R19 M+S
A01)K03)W255)
245/55R19
A01)G4L)K03)N255)
245/55R19 M+S
A01)G4L)K03)W255)
255/50R19
A01)K01)N265)
255/50R19 M+S
A01)K01)W265)
255/55R19
A01)G1E)K01)N265)
255/55R19 M+S
A01)G1E)K01)W265)
265/50R19
A01)G4L)K01)
275/45R19
A01)K01)
275/50R19
A01)G1E)K01)K04)
RA-000802-C0-306-16a~PO-5-130-71_5-ET53.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 50214
Nr. : RA-000802-C0-306
Anlage-Nr. : 16a
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
Typ(en): ABE / EG-Genehmigung(en):
92A e13*2007/46*1085*..
92AH e13*2007/46*1107*..
92AHN e13*2007/46*1108*..
92AN e13*2007/46*1106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 405 Porsche Cayenne 255/50R19 A02) bis A10)B26a)
(Ausführungen mit Serien- A95)N265)
Verbreiterung)
255/55R19
A95)N265)
265/50R19
A95)
275/45R19
275/50R19
Typ(en): ABE / EG-Genehmigung(en):
92A e13*2007/46*1085*..
92AH e13*2007/46*1107*..
92AHN e13*2007/46*1108*..
92AN e13*2007/46*1106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 405 Porsche Cayenne 255/50R19 A02) bis A10)B26a)
(Ausführungen ohne A95)N265)
Serien-Verbreiterung)
255/55R19
A95)N265)
265/50R19
A95)
275/45R19
275/50R19
A01)K01)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000802-C0-306-16a~PO-5-130-71_5-ET53.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 50214
Nr. : RA-000802-C0-306
Anlage-Nr. : 16a
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen die serienmäßigen Befestigungsteile verwendet
werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Aufgrund unterschiedlicher Bremsanlagen, je nach Fahrzeugtyp, ist es möglich, dass
unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
B23) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage :
- Vorderachse: Bremssattel mit bel. Bremsscheibe Ø380x38 mm
B26a) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
PCCB – Porsche Ceramic Composite Brake (Achse 1 Bremsscheiben- Ø 410 mm)
A95) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RA-000802-C0-306-16a~PO-5-130-71_5-ET53.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 50214
Nr. : RA-000802-C0-306
Anlage-Nr. : 16a
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G1E) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 275/45R20 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G4L) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 265/50R19,
275/45R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
RA-000802-C0-306-16a~PO-5-130-71_5-ET53.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 50214
Nr. : RA-000802-C0-306
Anlage-Nr. : 16a
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
K39) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
- das Kunststoffinnenradhaus ist im Schwenkbereich vor der Vorderachse, im gelb
markierten Bereich, warm einzuformen und eng an das Blech- Innenradhaus
anzulegen/ kleben,
- zusätzlich ist der im Bild rot markierte Bereich auszuschneiden und an den
Schnittkanten zu verkleben.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 225/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
W245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 245/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000802-C0-306-16a~PO-5-130-71_5-ET53.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 50214
Nr. : RA-000802-C0-306
Anlage-Nr. : 16a
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
W255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 255/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
W265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 265/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 16a mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ WM859 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 12.05.2015
RA-000802-C0-306-16a~PO-5-130-71_5-ET53.docx
