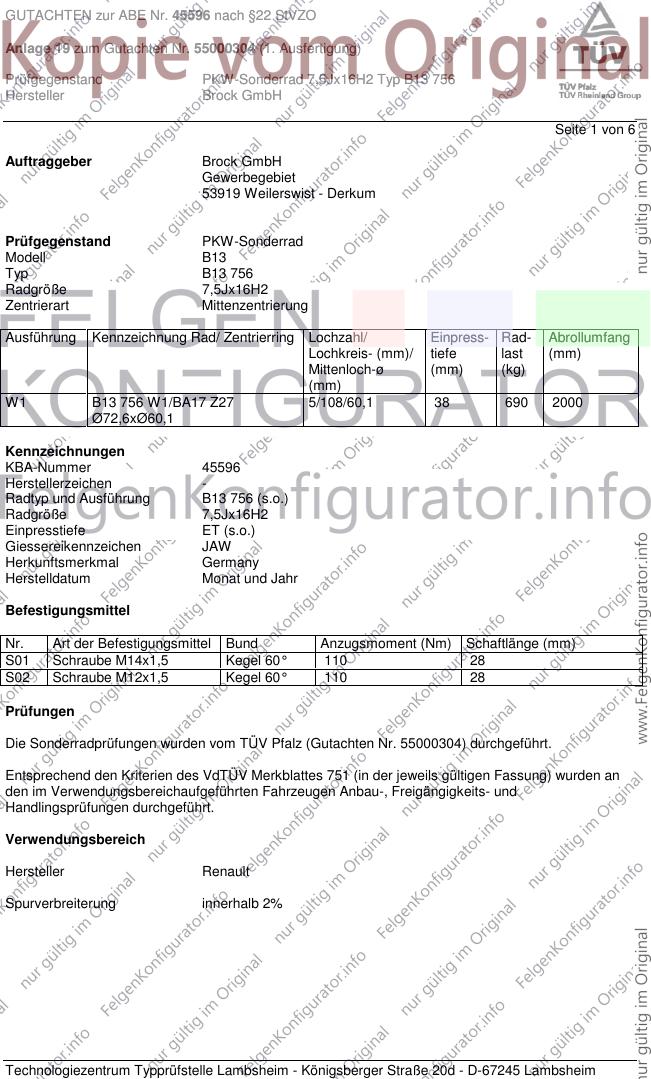

GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 1 von 6
Auftraggeber Brock GmbH
Gewerbegebiet
53919 Weilerswist - Derkum
Prüfgegenstand PKW-Sonderrad
Modell B13
Typ B13 756
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 B13 756 W1/BA17 Z27 5/108/60,1 38 690 2000
Ø72,6xØ60,1
Kennzeichnungen
KBA-Nummer 45596
Herstellerzeichen -
Radtyp und Ausführung B13 756 (s.o.)
Radgröße 7,5Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 110 28
S02 Schraube M12x1,5 Kegel 60° 110 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55000304) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

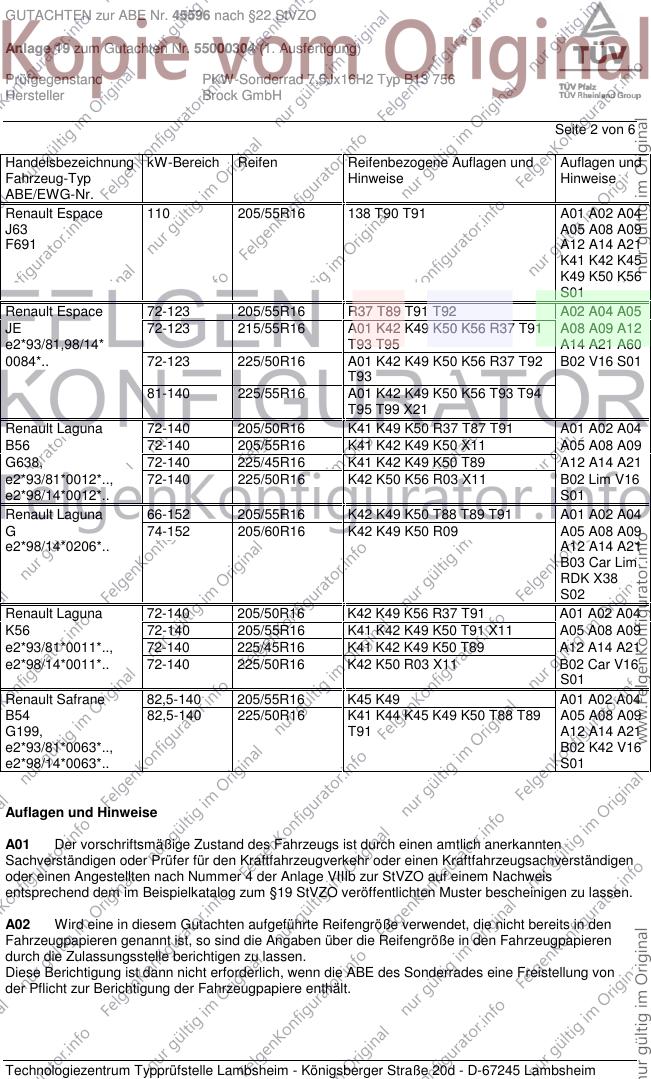

GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Espace 110 205/55R16 138 T90 T91 A01 A02 A04
J63 A05 A08 A09
F691 A12 A14 A21
K41 K42 K45
K49 K50 K56
S01
Renault Espace 72-123 205/55R16 R37 T89 T91 T92 A02 A04 A05
JE 72-123 215/55R16 A01 K42 K49 K50 K56 R37 T91 A08 A09 A12
e2*93/81,98/14* T93 T95 A14 A21 A60
0084*.. 72-123 225/50R16 A01 K42 K49 K50 K56 R37 T92 B02 V16 S01
T93
81-140 225/55R16 A01 K42 K49 K50 K56 T93 T94
T95 T99 X21
Renault Laguna 72-140 205/50R16 K41 K49 K50 R37 T87 T91 A01 A02 A04
B56 72-140 205/55R16 K41 K42 K49 K50 X11 A05 A08 A09
G638, 72-140 225/45R16 K41 K42 K49 K50 T89 A12 A14 A21
e2*93/81*0012*.., 72-140 225/50R16 K42 K50 K56 R03 X11 B02 Lim V16
e2*98/14*0012*.. S01
Renault Laguna 66-152 205/55R16 K42 K49 K50 T88 T89 T91 A01 A02 A04
G 74-152 205/60R16 K42 K49 K50 R09 A05 A08 A09
e2*98/14*0206*.. A12 A14 A21
B03 Car Lim
RDK X38
S02
Renault Laguna 72-140 205/50R16 K42 K49 K56 R37 T91 A01 A02 A04
K56 72-140 205/55R16 K41 K42 K49 K50 T91 X11 A05 A08 A09
e2*93/81*0011*.., 72-140 225/45R16 K41 K42 K49 K50 T89 A12 A14 A21
e2*98/14*0011*.. 72-140 225/50R16 K42 K50 R03 X11 B02 Car V16
S01
Renault Safrane 82,5-140 205/55R16 K45 K49 A01 A02 A04
B54 82,5-140 225/50R16 K41 K44 K45 K49 K50 T88 T89 A05 A08 A09
G199, T91 A12 A14 A21
e2*93/81*0063*.., B02 K42 V16
e2*98/14*0063*.. S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

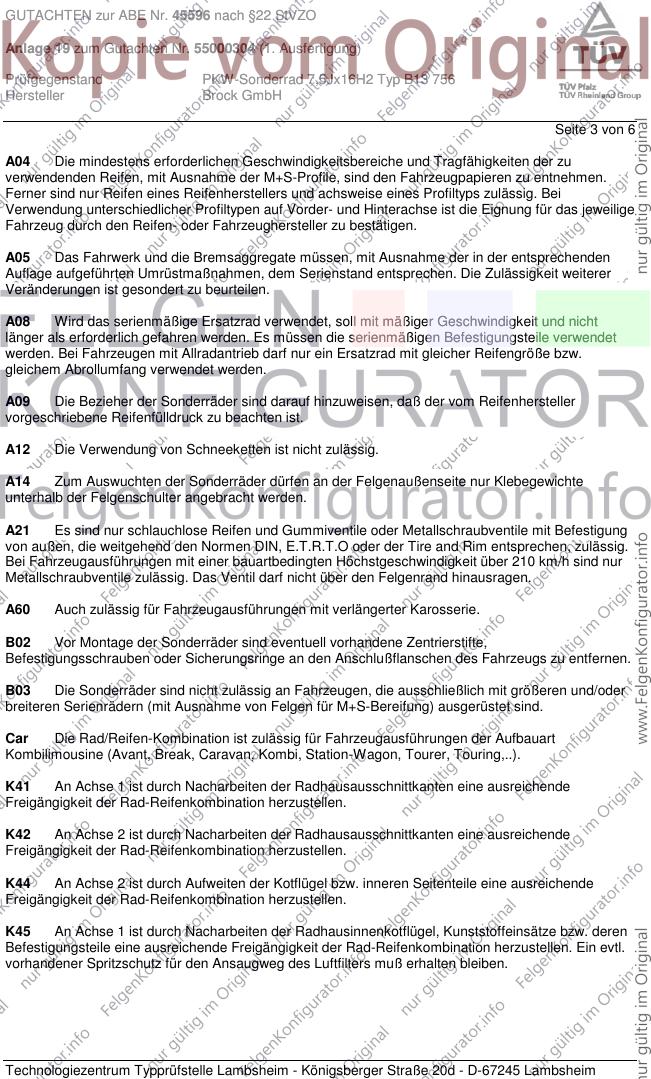

GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 3 von 6
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

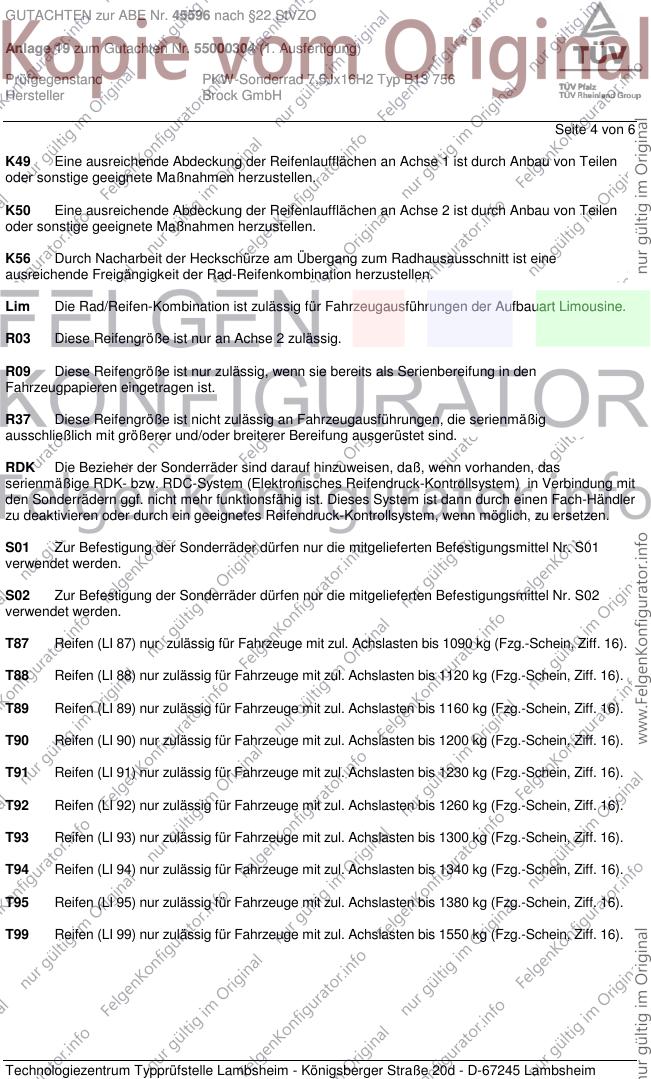

GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 4 von 6
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

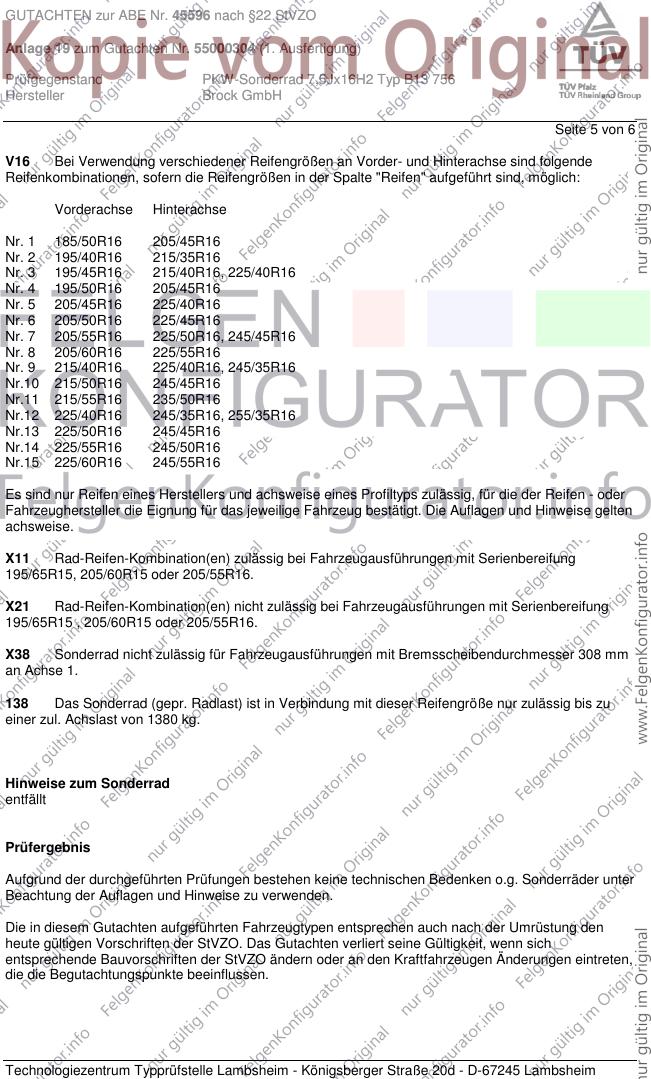

GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 5 von 6
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X11 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
195/65R15, 205/60R15 oder 205/55R16.
X21 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen mit Serienbereifung
195/65R15 , 205/60R15 oder 205/55R16.
X38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 308 mm
an Achse 1.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

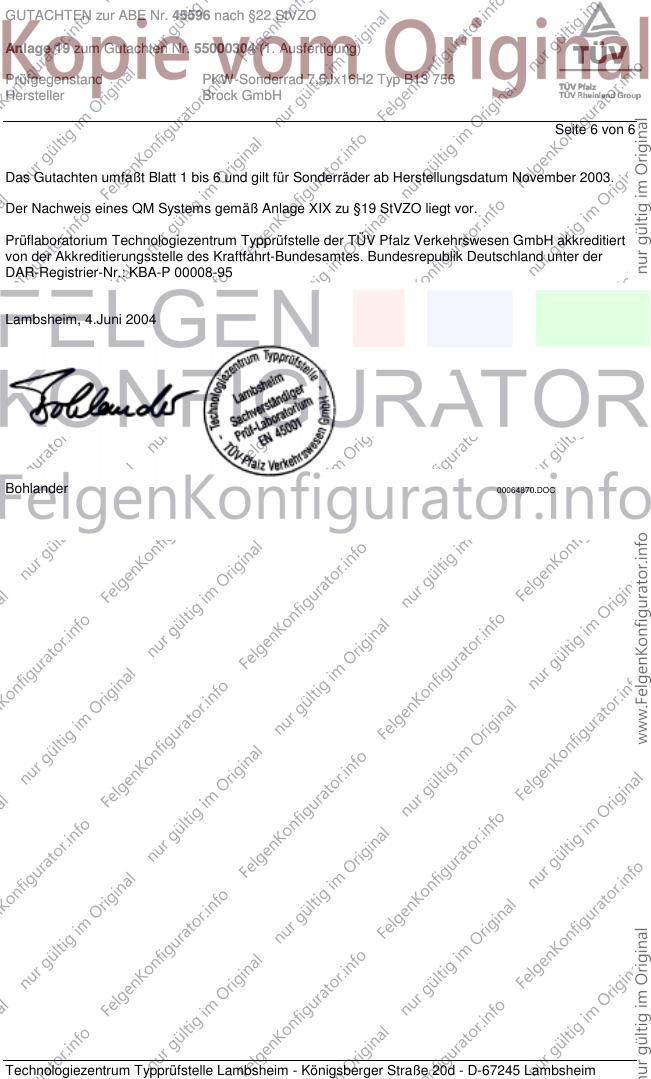

GUTACHTEN zur ABE Nr. 45596 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55000304 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B13 756
Hersteller Brock GmbH
Seite 6 von 6
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum November 2003.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 4.Juni 2004
Bohlander 00064870.DOC
