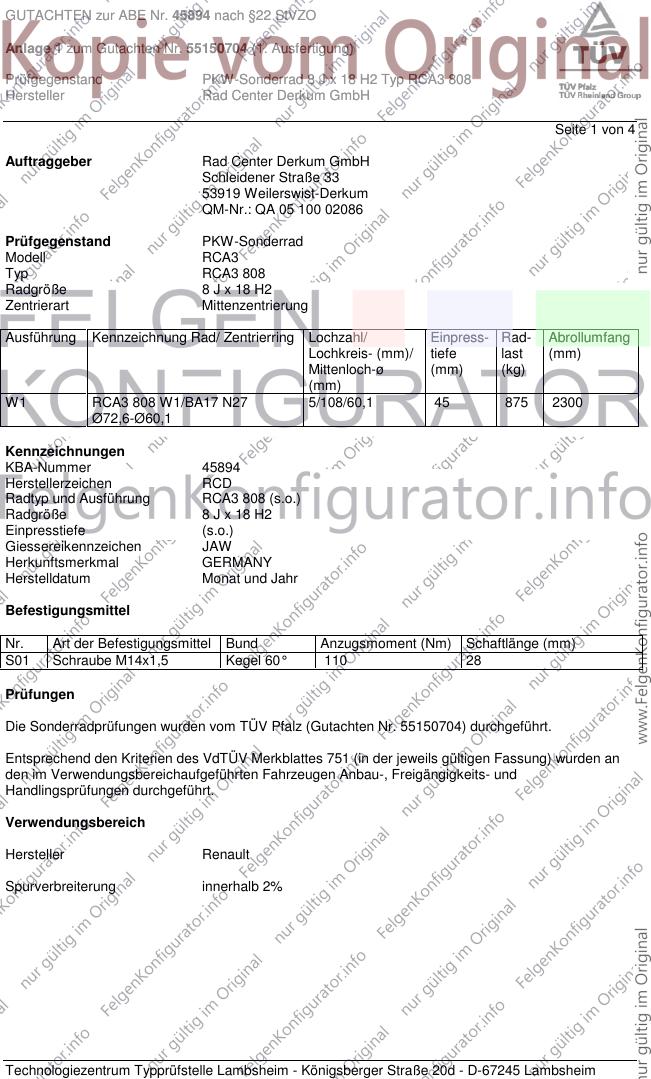

GUTACHTEN zur ABE Nr. 45894 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55150704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ RCA3 808
Hersteller Rad Center Derkum GmbH
Seite 1 von 4
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 33
53919 Weilerswist-Derkum
QM-Nr.: QA 05 100 02086
Prüfgegenstand PKW-Sonderrad
Modell RCA3
Typ RCA3 808
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 RCA3 808 W1/BA17 N27 5/108/60,1 45 875 2300
Ø72,6-Ø60,1
Kennzeichnungen
KBA-Nummer 45894
Herstellerzeichen RCD
Radtyp und Ausführung RCA3 808 (s.o.)
Radgröße 8 J x 18 H2
Einpresstiefe (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal GERMANY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 110 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55150704) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

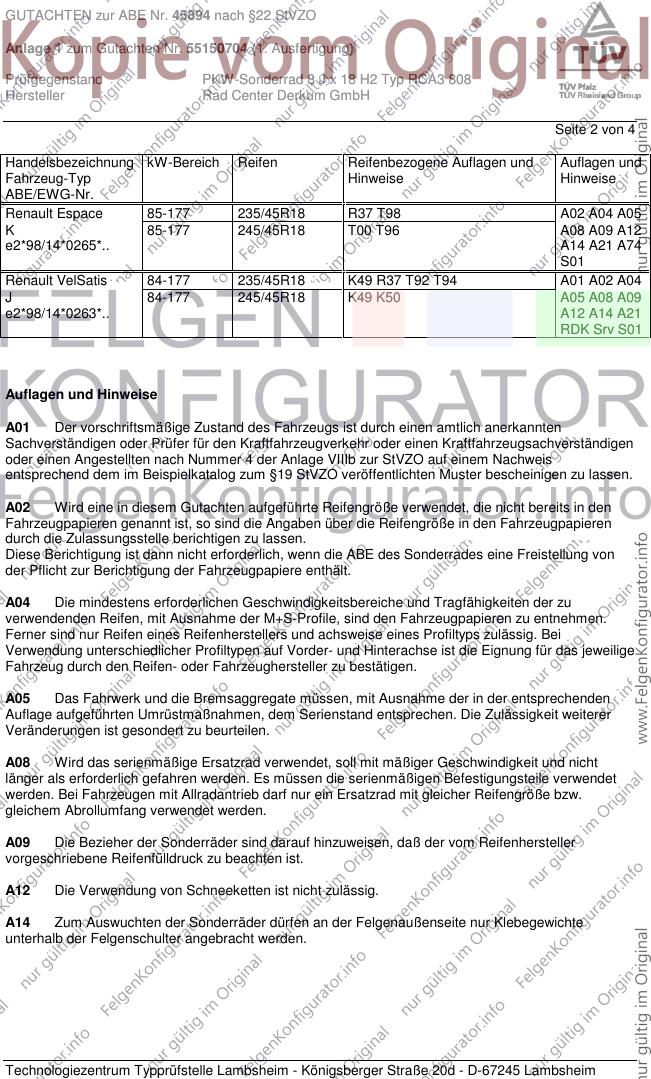

GUTACHTEN zur ABE Nr. 45894 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55150704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ RCA3 808
Hersteller Rad Center Derkum GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Espace 85-177 235/45R18 R37 T98 A02 A04 A05
K 85-177 245/45R18 T00 T96 A08 A09 A12
e2*98/14*0265*.. A14 A21 A74
S01
Renault VelSatis 84-177 235/45R18 K49 R37 T92 T94 A01 A02 A04
J 84-177 245/45R18 K49 K50 A05 A08 A09
e2*98/14*0263*.. A12 A14 A21
RDK Srv S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

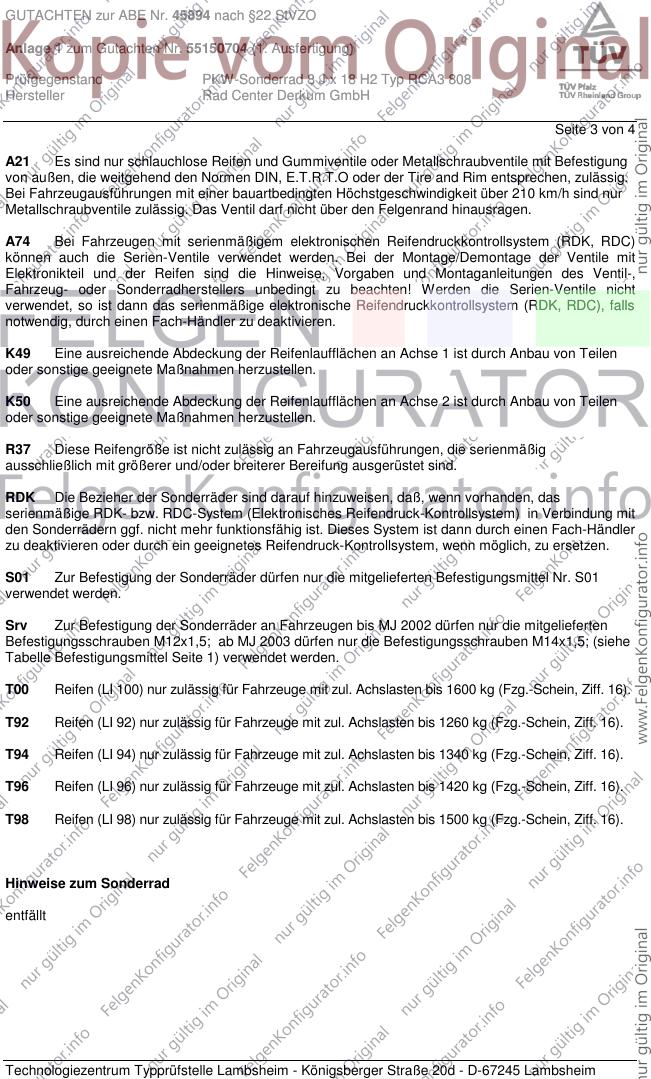

GUTACHTEN zur ABE Nr. 45894 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55150704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ RCA3 808
Hersteller Rad Center Derkum GmbH
Seite 3 von 4
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A74 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
können auch die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit
Elektronikteil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-,
Fahrzeug- oder Sonderradherstellers unbedingt zu beachten! Werden die Serien-Ventile nicht
verwendet, so ist dann das serienmäßige elektronische Reifendruckkontrollsystem (RDK, RDC), falls
notwendig, durch einen Fach-Händler zu deaktivieren.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Srv Zur Befestigung der Sonderräder an Fahrzeugen bis MJ 2002 dürfen nur die mitgelieferten
Befestigungsschrauben M12x1,5; ab MJ 2003 dürfen nur die Befestigungsschrauben M14x1,5; (siehe
Tabelle Befestigungsmittel Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16).
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

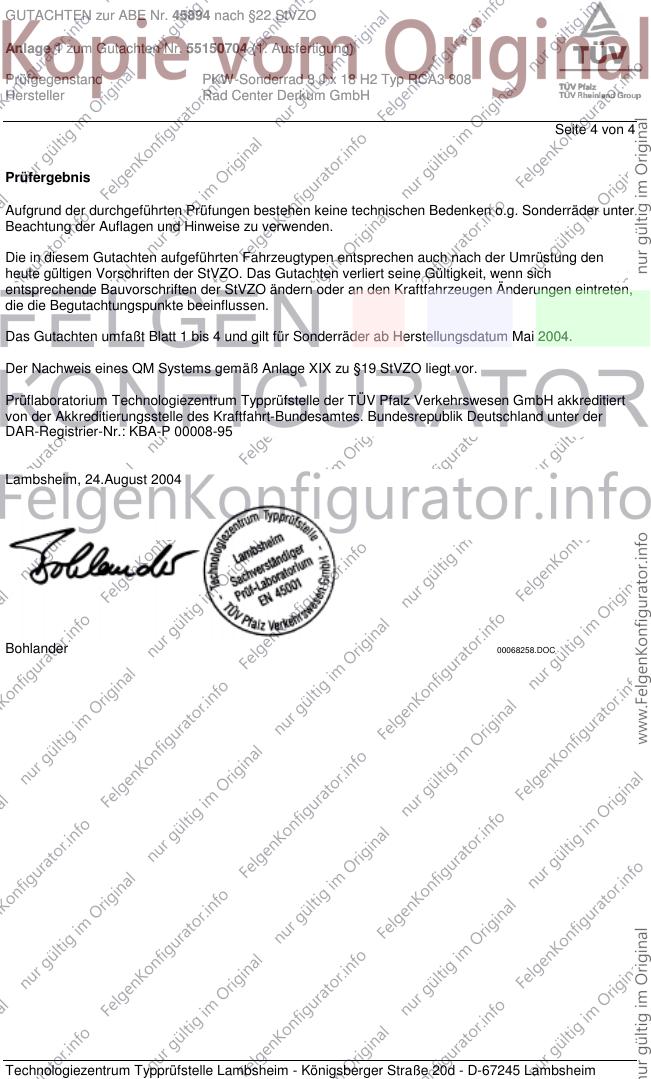

GUTACHTEN zur ABE Nr. 45894 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55150704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ RCA3 808
Hersteller Rad Center Derkum GmbH
Seite 4 von 4
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum Mai 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 24.August 2004
Bohlander 00068258.DOC
