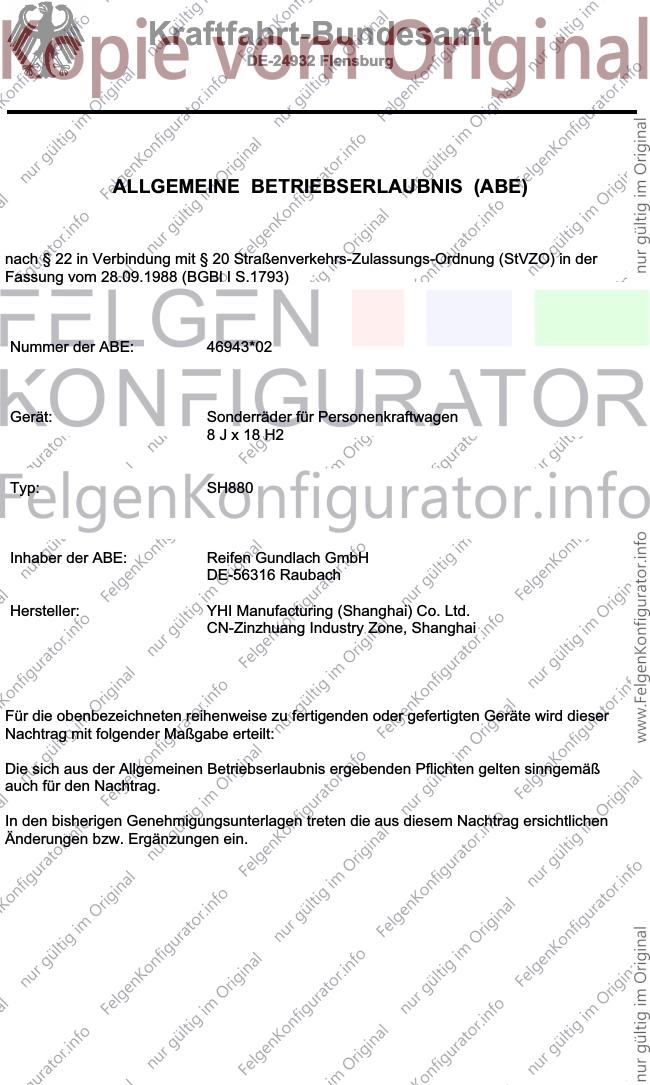

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung vom 28.09.1988 (BGBl I S.1793)
Nummer der ABE: 46943*02
Gerät: Sonderräder für Personenkraftwagen
8 J x 18 H2
Typ: SH880
Inhaber der ABE: Reifen Gundlach GmbH
DE-56316 Raubach
Hersteller: YHI Manufacturing (Shanghai) Co. Ltd.
CN-Zinzhuang Industry Zone, Shanghai
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

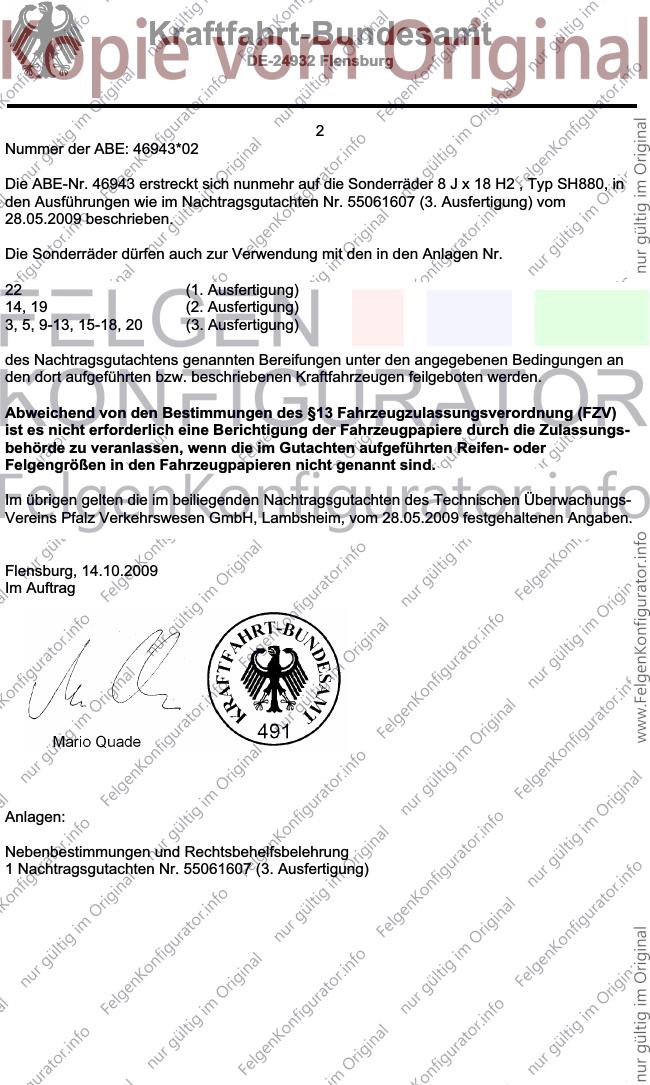

2
Nummer der ABE: 46943*02
Die ABE-Nr. 46943 erstreckt sich nunmehr auf die Sonderräder 8 J x 18 H2 , Typ SH880, in
den Ausführungen wie im Nachtragsgutachten Nr. 55061607 (3. Ausfertigung) vom
28.05.2009 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
22 (1. Ausfertigung)
14, 19 (2. Ausfertigung)
3, 5, 9-13, 15-18, 20 (3. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Abweichend von den Bestimmungen des §13 Fahrzeugzulassungsverordnung (FZV)
ist es nicht erforderlich eine Berichtigung der Fahrzeugpapiere durch die Zulassungs-
behörde zu veranlassen, wenn die im Gutachten aufgeführten Reifen- oder
Felgengrößen in den Fahrzeugpapieren nicht genannt sind.
Im übrigen gelten die im beiliegenden Nachtragsgutachten des Technischen Überwachungs-
Vereins Pfalz Verkehrswesen GmbH, Lambsheim, vom 28.05.2009 festgehaltenen Angaben.
Flensburg, 14.10.2009
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
1 Nachtragsgutachten Nr. 55061607 (3. Ausfertigung)

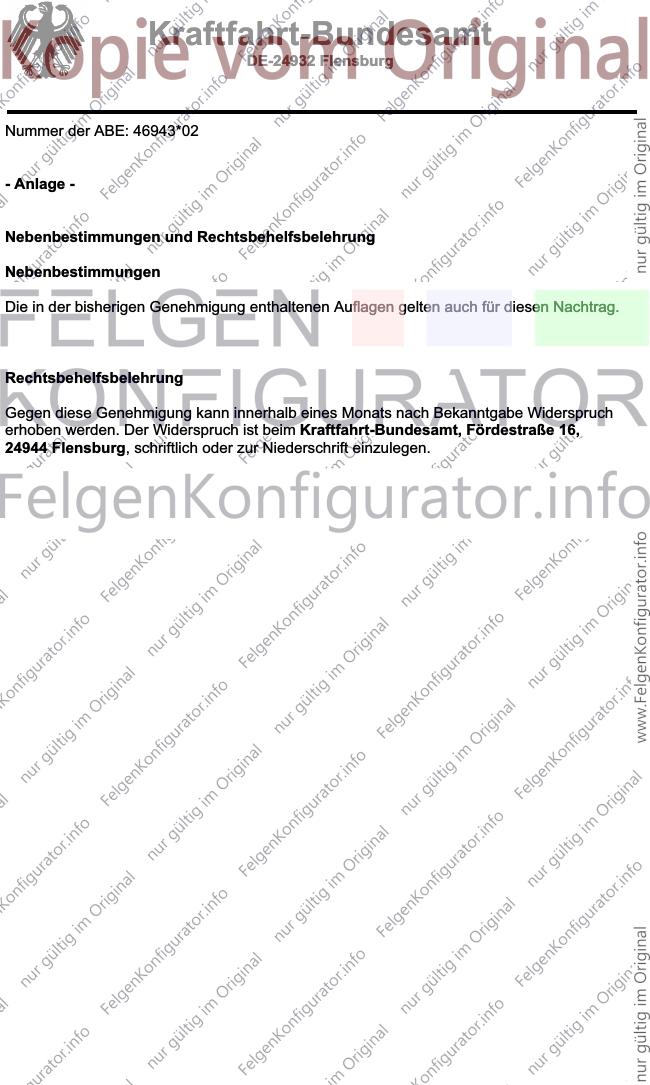

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46943*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller YHI Manufactoring Co. Ltd.
Seite 1 von 5
Auftraggeber Reifen Gundlach
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. QA 05 102 9050
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ60,1 5/108/60,1 45 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen -
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
Einpresstiefe ET (s.o.)
Giessereikennzeichen YHI
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 110 28,3
S02 Schraube M12x1,5 Kegel 60° 100 26
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55061607)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller YHI Manufactoring Co. Ltd.
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Megane 110 215/40R18 T85 T89 A02 A04 A05
M 110 225/40R18 A01 K49 K50 LK6 A08 A09 A12
e2*98/14*0272*.. A15 A18 Flh
RDK S02
Megane Cabrio 110 215/40R18 T85 T89 A02 A04 A05
M 110 225/40R18 A01 LK6 A08 A09 A12
e2*98/14*0272*.. A15 A18 Cbo
- Cabrio/Coupé Cpe RDK S02
Megane Grandtour 110 215/40R18 T85 T89 A02 A04 A05
M 110 225/40R18 A01 K29 LK6 A08 A09 A12
e2*98/14*0272*.. A15 A18 Car
RDK S02
Renault Espace 85-177 235/45R18 R37 T98 A02 A04 A05
K 85-177 245/45R18 T00 T96 A08 A09 A12
e2*98/14*0265*.. A15 A18 RDK
S01
Renault VelSatis 78-177 235/45R18 K49 R37 T92 T94 A01 A02 A04
J 78-177 245/45R18 K49 K50 A05 A08 A09
e2*98/14*0263*.. A12 A15 A18
RDK Srv
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller YHI Manufactoring Co. Ltd.
Seite 3 von 5
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
der Klebegewichte auf ausreichenden Abstand zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze in
den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller YHI Manufactoring Co. Ltd.
Seite 4 von 5
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Srv Zur Befestigung der Sonderräder an Fahrzeugen bis MJ 2002 dürfen nur die mitgelieferten
Befestigungsschrauben M12x1,5; ab MJ 2003 dürfen nur die mitgelieferten Befestigungsschrauben
M14x1,5; (siehe Tabelle Befestigungsmittel Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller YHI Manufactoring Co. Ltd.
Seite 5 von 5
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 5.Juni 2007
Laux 00109299.DOC
