GUTACHTEN zur ABE Nr. 47282 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55036708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RP1-7017
Hersteller Interpneu Handelsgesellschaft mbH
Seite 1 von 7
Auftraggeber Interpneu Handelsgesellschaft mbH
An der Roßweid 23-25
76229 Karlsruhe
Prüfgegenstand PKW-Sonderrad
Modell RP1
Typ RP1-7017
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring
Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 RP1-7017 W1/N27 Ø72,6xØ60,1 5/108/60,1 48 750 2250
Kennzeichnungen
KBA-Nummer 47282
Herstellerzeichen Platin
Radtyp und Ausführung RP1-7017 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen CW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M14x1,5 Kegel 60° 110 28,3
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55036708)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Renault
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47282 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55036708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RP1-7017
Hersteller Interpneu Handelsgesellschaft mbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Megane 110 205/50R17 A02 A04 A05
M 110 215/45R17 T87 A08 A09 A12
e2*98/14*0272*.. 110 225/45R17 A14 A19 Flh
RDK V17
S01
Megane Cabrio 110 205/50R17 A02 A04 A05
M 110 215/45R17 T87 A08 A09 A12
e2*98/14*0272*.. 110 225/45R17 A14 A19 Cbo
- Cabrio/Coupé Cpe RDK
V17 S01
Megane Grandtour 110 205/50R17 A02 A04 A05
M 110 215/45R17 T87 A08 A09 A12
e2*98/14*0272*.. 110 225/45R17 A14 A19 Car
RDK V17
S01
Renault Espace 72-123 205/50R17 R37 T89 T93 A02 A04 A05
JE 72-123 215/50R17 R37 T90 T91 T93 T95 A08 A09 A12
e2*93/81,98/14* 72-140 225/45R17 T90 T91 T93 T94 A14 A19 A60
0084*.. B02 V17 S02
Renault Espace 85-177 225/55R17 A11 A02 A04 A05
K 85-177 235/50R17 A12 T00 T96 A08 A09 A14
e2*98/14*0265*.. A19 B03
RDK S02
Renault Laguna 72-140 205/45R17 T88 A02 A04 A05
B56 72-140 205/50R17 X11 A08 A09 A12
G638, 72-140 215/40R17 T83 T85 T87 A14 A19 B02
e2*93/81*0012*.., 72-140 215/45R17 T87 T88 T91 Lim V17
e2*98/14*0012*.. 72-140 225/45R17 A01 K42 K45 K56 S02
Renault Laguna 66-152 205/50R17 R37 T89 T93 A02 A04 A05
G 66-152 215/45R17 R37 T87 T88 T91 A08 A09 A12
e2*98/14*0206*.. 66-152 225/45R17 T91 A14 A19 Car
Lim RDK S01
Renault Laguna 72-140 205/50R17 T93 X11 A02 A04 A05
K56 72-140 215/45R17 T91 A08 A09 A12
e2*93/81*0011*.., 72-140 225/45R17 A01 K42 K45 K56 T90 T91 A14 A19 B02
e2*98/14*0011*.. Car V17 S02
Renault Safrane 82-140 205/50R17 T89 T93 A02 A04 A05
B54 82-140 215/45R17 T87 T88 T91 A08 A09 A12
G199, 82-140 225/45R17 T90 T91 A14 A19 B02
e2*93/81*0063*.., V17 S02
e2*98/14*0063*..
Renault VelSatis 78-177 225/55R17 A63 A02 A04 A05
J A08 A09 A14
e2*98/14*0263*.. A19 B03
RDK Srv S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47282 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55036708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RP1-7017
Hersteller Interpneu Handelsgesellschaft mbH

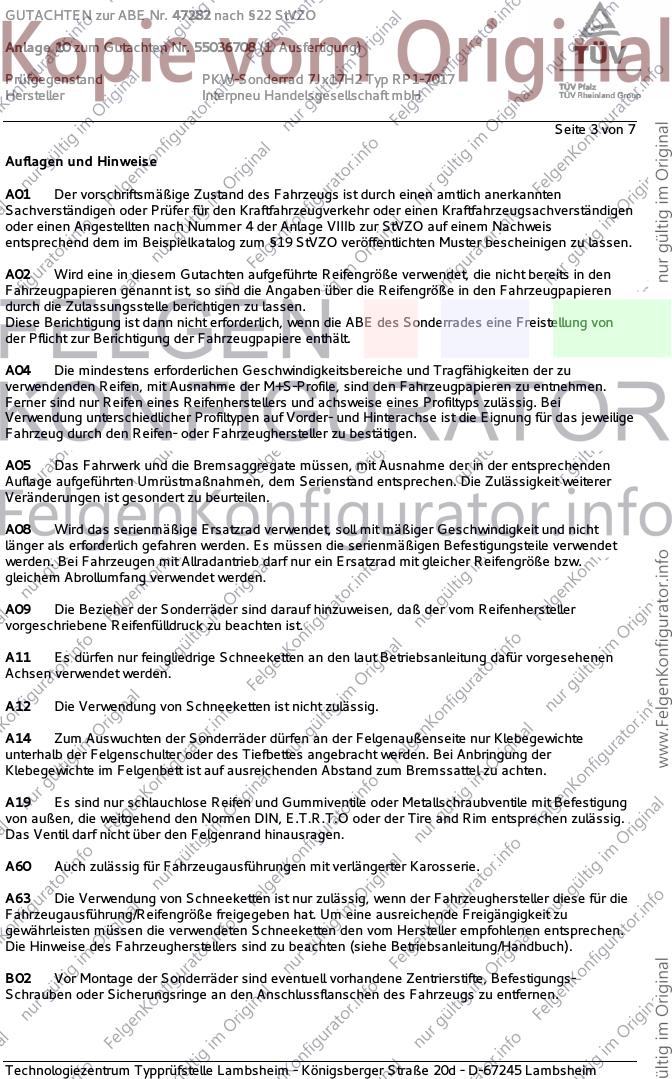

Seite 3 von 7
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf ausreichenden Abstand zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Um eine ausreichende Freigängigkeit zu
gewährleisten müssen die verwendeten Schneeketten den vom Hersteller empfohlenen entsprechen.
Die Hinweise des Fahrzeugherstellers sind zu beachten (siehe Betriebsanleitung/Handbuch).
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47282 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55036708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RP1-7017
Hersteller Interpneu Handelsgesellschaft mbH
Seite 4 von 7
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern für Sommerbereifung ausgerüstet sind.
Bei Verwendung von M+S-Bereifung sind die Sonderräder nicht zulässig an Fahrzeugen, die
ausschließlich mit größeren und/oder breiteren Serienrädern für Winterbereifung ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Srv Zur Befestigung der Sonderräder an Fahrzeugen bis MJ 2002 dürfen nur die mitgelieferten
Befestigungsschrauben M12x1,5; ab MJ 2003 dürfen nur die mitgelieferten Befestigungsschrauben
M14x1,5; (siehe Tabelle Befestigungsmittel Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47282 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55036708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RP1-7017
Hersteller Interpneu Handelsgesellschaft mbH
Seite 5 von 7
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47282 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55036708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RP1-7017
Hersteller Interpneu Handelsgesellschaft mbH

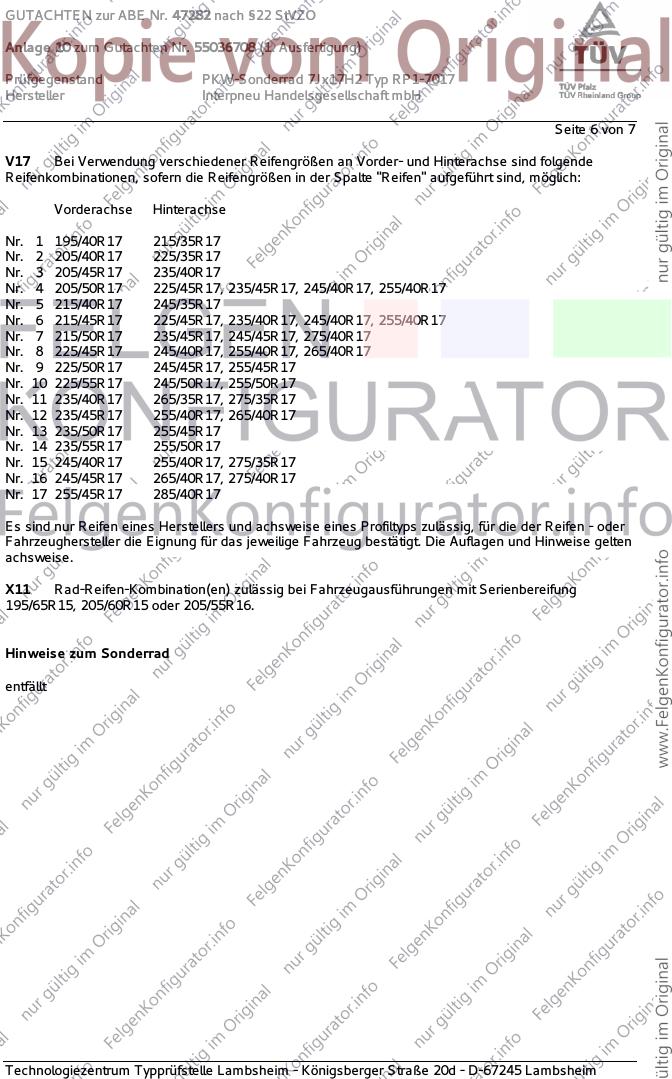

Seite 6 von 7
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 245/40R17 255/40R17, 275/35R17
Nr. 16 245/45R17 265/40R17, 275/40R17
Nr. 17 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X11 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
195/65R15, 205/60R15 oder 205/55R16.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47282 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55036708 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RP1-7017
Hersteller Interpneu Handelsgesellschaft mbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Februar 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 19.April 2008
Tufan 00122034.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
