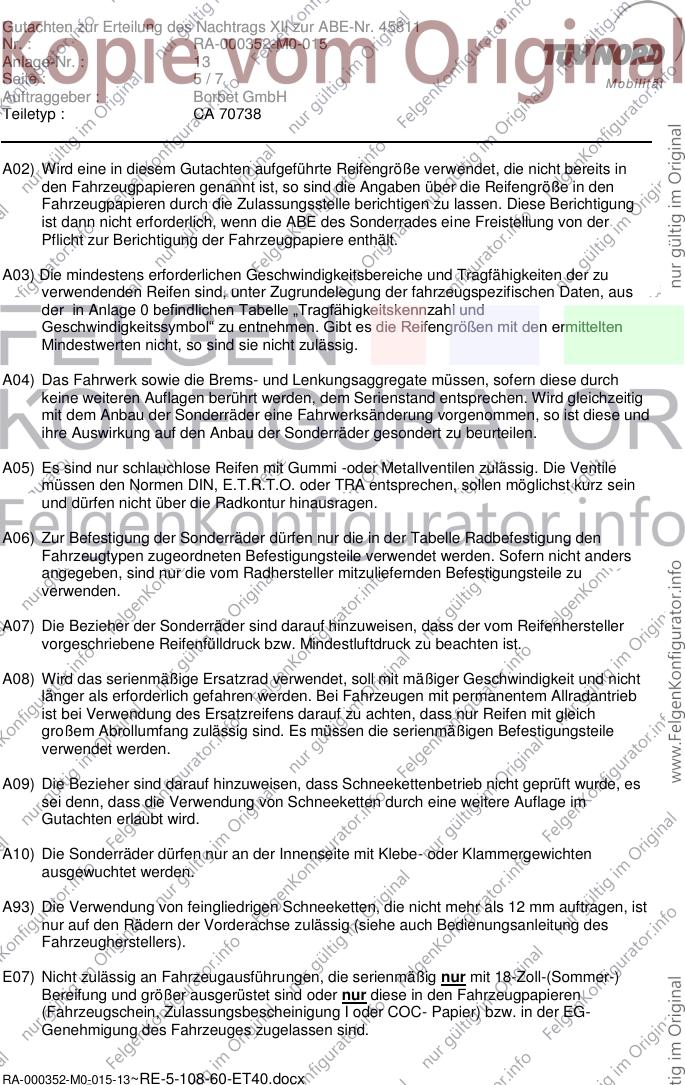

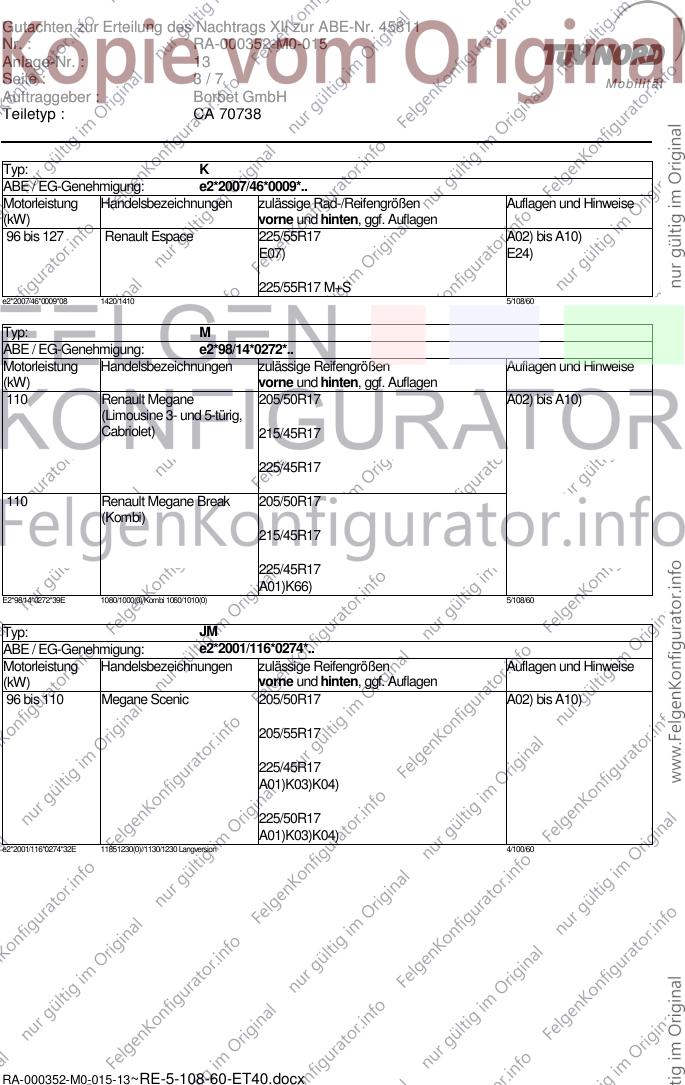

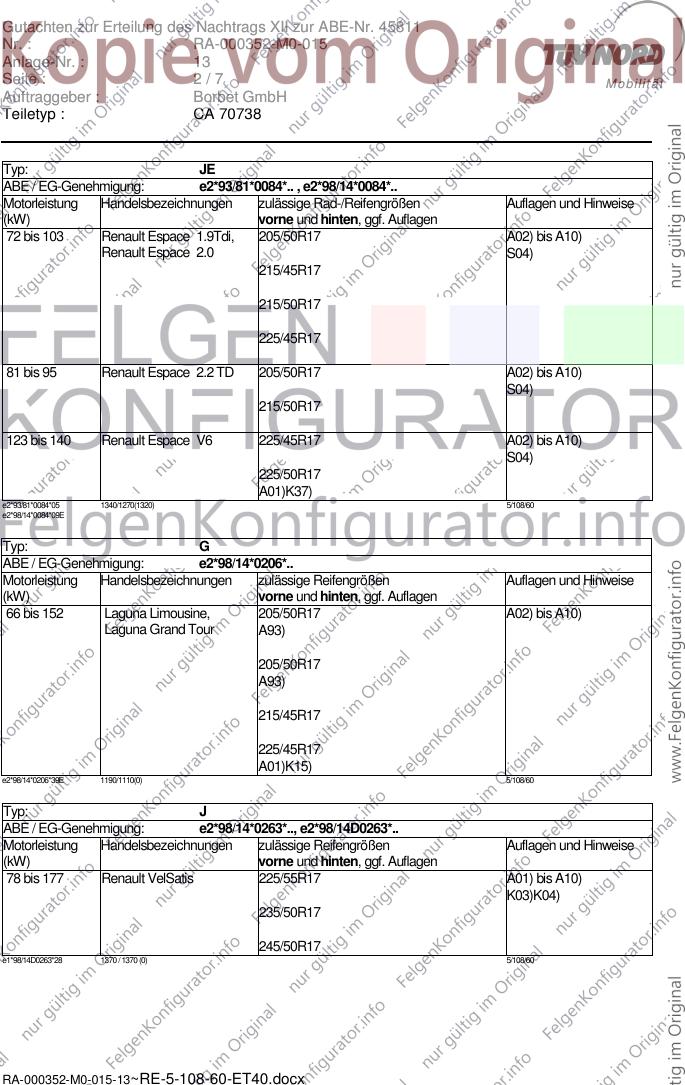

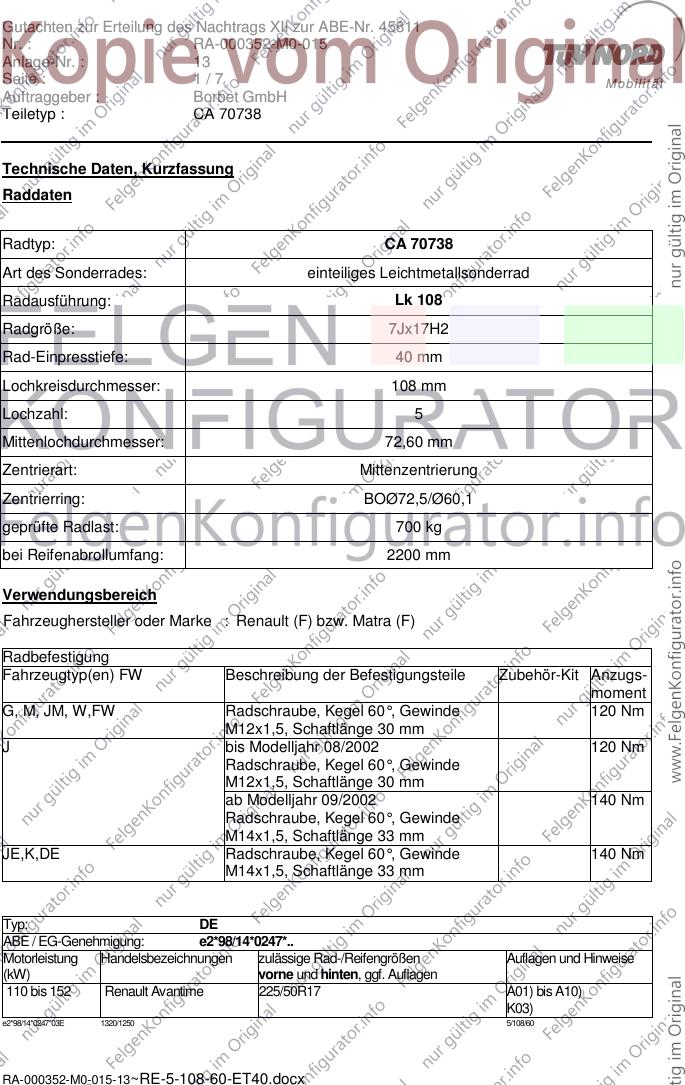

Gutachten zur Erteilung des Nachtrags XII zur ABE-Nr. 45811
Nr. : RA-000352-M0-015
Anlage-Nr. : 13
Seite : 1/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 70738
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: Lk 108
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø60,1
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2200 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Renault (F) bzw. Matra (F)
Radbefestigung
Fahrzeugtyp(en) FW Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
G, M, JM, W,FW Radschraube, Kegel 60°, Gewinde 120 Nm
M12x1,5, Schaftlänge 30 mm
J bis Modelljahr 08/2002 120 Nm
Radschraube, Kegel 60°, Gewinde
M12x1,5, Schaftlänge 30 mm
ab Modelljahr 09/2002 140 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 33 mm
JE,K,DE Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 33 mm
Typ: DE
ABE / EG-Genehmigung: e2*98/14*0247*..
Motorleistung Handelsbezeichnungen zulässige Rad-/Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 152 Renault Avantime 225/50R17 A01) bis A10)
K03)
e2*98/14*0247*03E 1320/1250 5/108/60
RA-000352-M0-015-13~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags XII zur ABE-Nr. 45811
Nr. : RA-000352-M0-015
Anlage-Nr. : 13
Seite : 2/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Typ: JE
ABE / EG-Genehmigung: e2*93/81*0084*.. , e2*98/14*0084*..
Motorleistung Handelsbezeichnungen zulässige Rad-/Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 103 Renault Espace 1.9Tdi, 205/50R17 A02) bis A10)
Renault Espace 2.0 S04)
215/45R17
215/50R17
225/45R17
81 bis 95 Renault Espace 2.2 TD 205/50R17 A02) bis A10)
S04)
215/50R17
123 bis 140 Renault Espace V6 225/45R17 A02) bis A10)
S04)
225/50R17
A01)K37)
e2*93/81*0084*05 1340/1270(1320) 5/108/60
e2*98/14*0084*09E
Typ: G
ABE / EG-Genehmigung: e2*98/14*0206*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 152 Laguna Limousine, 205/50R17 A02) bis A10)
Laguna Grand Tour A93)
205/50R17
A93)
215/45R17
225/45R17
A01)K15)
e2*98/14*0206*39E 1190/1110(0) 5/108/60
Typ: J
ABE / EG-Genehmigung: e2*98/14*0263*.., e2*98/14D0263*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
78 bis 177 Renault VelSatis 225/55R17 A01) bis A10)
K03)K04)
235/50R17
245/50R17
e1*98/14D0263*28 1370 / 1370 (0) 5/108/60
RA-000352-M0-015-13~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags XII zur ABE-Nr. 45811
Nr. : RA-000352-M0-015
Anlage-Nr. : 13
Seite : 3/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Typ: K
ABE / EG-Genehmigung: e2*2007/46*0009*..
Motorleistung Handelsbezeichnungen zulässige Rad-/Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 127 Renault Espace 225/55R17 A02) bis A10)
E07) E24)
225/55R17 M+S
e2*2007/46*0009*08 1420/1410 5/108/60
Typ: M
ABE / EG-Genehmigung: e2*98/14*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Renault Megane 205/50R17 A02) bis A10)
(Limousine 3- und 5-türig,
Cabriolet) 215/45R17
225/45R17
110 Renault Megane Break 205/50R17
(Kombi)
215/45R17
225/45R17
A01)K66)
E2*98/14*0272*39E 1080/1000(0)/Kombi 1060/1010(0) 5/108/60
Typ: JM
ABE / EG-Genehmigung: e2*2001/116*0274*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 110 Megane Scenic 205/50R17 A02) bis A10)
205/55R17
225/45R17
A01)K03)K04)
225/50R17
A01)K03)K04)
e2*2001/116*0274*32E 11851230(0)//1130/1230 Langversion 4/100/60
RA-000352-M0-015-13~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags XII zur ABE-Nr. 45811
Nr. : RA-000352-M0-015
Anlage-Nr. : 13
Seite : 4/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Typ: W
ABE / EG-Genehmigung: e2*2001/116*0364*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 80 Kangoo 205/50R17 A02) bis A10)
(5-Loch) A01)K04)
215/45R17
A01)K04)
225/45R17
A01)K04)K74)
e2*2001/116*0364*16 1080-1125/1070-1210(0) 5/108/60
Typ: W
ABE / EG-Genehmigung: e2*2007/46*0006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 80 Kangoo 205/50R17 A02) bis A10)
A01)K04)
215/45R17
A01)K04)
225/45R17
A01)K04)K74)
e2*2007/46*0006*12 1080-1125/1070-1240(0) 5/108/60
Typ: FW
ABE / EG-Genehmigung: N196
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 78 Kangoo 205/50R17 A02) bis A10)
(5-Loch) A01)K04)
215/45R17
A01)K04)
225/45R17
A01)K04)K74)
N196 NT03E 1095/1210 5/108/60
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000352-M0-015-13~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags XII zur ABE-Nr. 45811
Nr. : RA-000352-M0-015
Anlage-Nr. : 13
Seite : 5/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E07) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 18-Zoll-(Sommer-)
Bereifung und größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
RA-000352-M0-015-13~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags XII zur ABE-Nr. 45811
Nr. : RA-000352-M0-015
Anlage-Nr. : 13
Seite : 6/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
E24) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1400 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h in den Fahrzeugpapieren) sind ggfs. auf den oben genannten max. zulässigen
Wert zu reduzieren. Ist die Reduzierung erforderlich, so ist dies auf der im Abdruck der
ABE des Sonderrades enthaltenen Bestätigung einzutragen . Auflage A01 ist zusätzlich
anzuwenden.
E61) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 205/50R16 ausgerüstet sind oder nur solche in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen sind.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30 ° vor
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50 ° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K37) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2, sind folgende
Maßnahmen erforderlich:
- die Kunststoffradhauskante ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste auf eine Restbreite von 7 mm zu kürzen,
- im Bereich der Stoßfängeroberkante ist der Kunststoffhalter zwischen hinteren
Stoßfänger und Radhaus bis zum Niet zu kürzen,
- im Bereich der seitlichen Stoßleiste ist das im Radhaus befindliche U-Profil um ca. 5 mm
zu kürzen.
K66) An Achse 2 sind die beiden am äußeren Radhaus befindlichen Befestigungsstehbolzen,
für den Kunststoffinnenkotflügel bündig bis zu den Befestigungsmuttern zu kürzen. Die ins
Radhaus ragenden Kanten der Befestigungsmutter sind an den Kunststoffinnenkotflügel
anzulegen.
K74) An Achse 2 ist im inneren Radhaus im Bereich ca. 100 mm über dem Federdom der
Befestigungsstehbolzen für den Kunststoffinnenkotflügel komplett zu kürzen. Der
Kunststoffinnenkotflügel ist eng am Blech zu verkleben.
S04) An Achse 2 sind die an der Radanlagefläche überstehenden Schrauben zu entfernen.
RA-000352-M0-015-13~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags XII zur ABE-Nr. 45811
Nr. : RA-000352-M0-015
Anlage-Nr. : 13
Seite : 7/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Die Anlage Nr. 13 mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 70738 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 07.10.2011
