Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 16

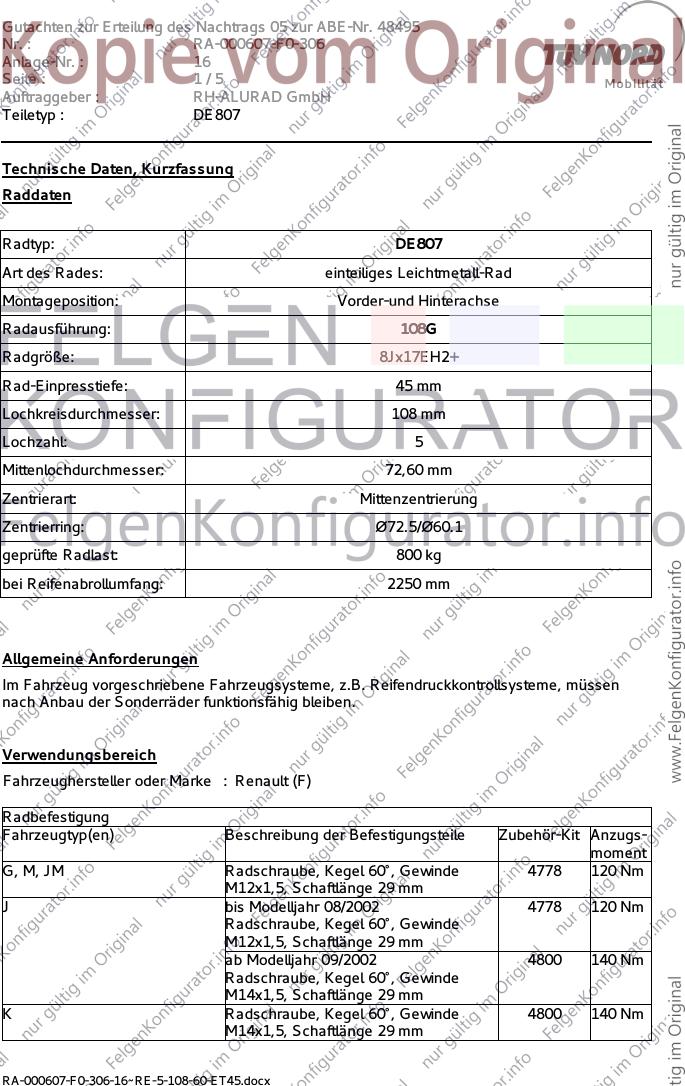

Seite : 1/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Technische Daten, Kurzfassung
Raddaten
Radtyp: DE807
Art des Rades: einteiliges Leichtmetall-Rad
Montageposition: Vorder-und Hinterachse
Radausführung: 108G
Radgröße: 8Jx17EH2+
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø60.1
geprüfte Radlast: 800 kg
bei Reifenabrollumfang: 2250 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Renault (F)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
G, M, JM Radschraube, Kegel 60°, Gewinde 4778 120 Nm
M12x1,5, Schaftlänge 29 mm
J bis Modelljahr 08/2002 4778 120 Nm
Radschraube, Kegel 60°, Gewinde
M12x1,5, Schaftlänge 29 mm
ab Modelljahr 09/2002 4800 140 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 29 mm
K Radschraube, Kegel 60°, Gewinde 4800 140 Nm
M14x1,5, Schaftlänge 29 mm
RA-000607-F0-306-16~RE-5-108-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 16

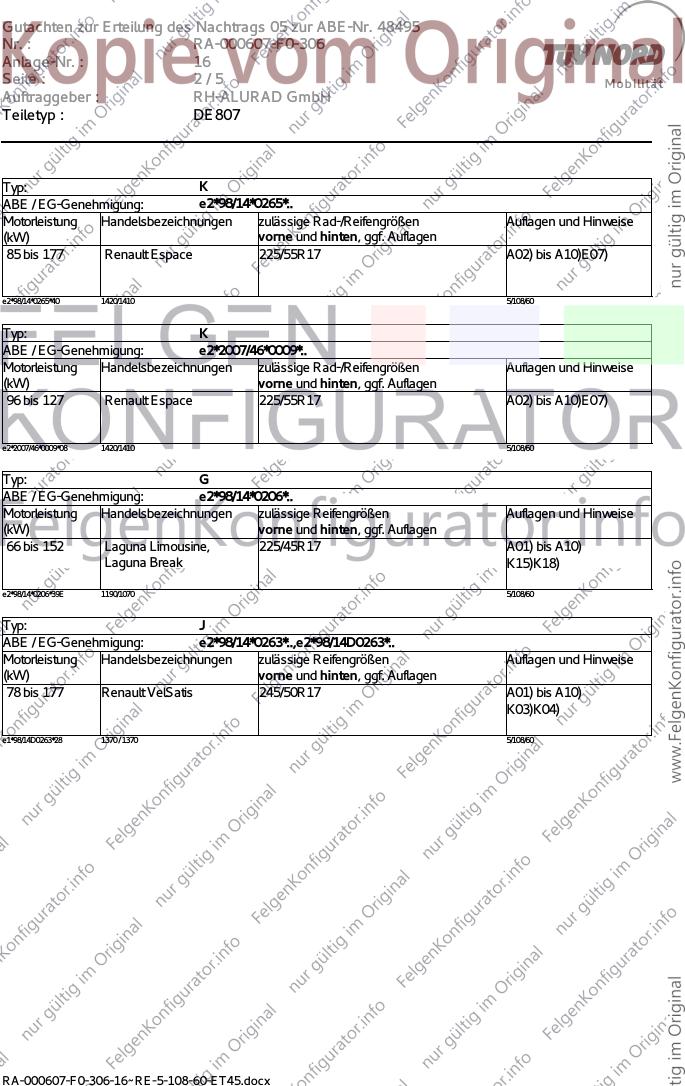

Seite : 2/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ: K
ABE / EG-Genehmigung: e2*98/14*0265*..
Motorleistung Handelsbezeichnungen zulässige Rad-/Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 177 Renault Espace 225/55R17 A02) bis A10)E07)
e2*98/14*0265*40 1420/1410 5/108/60
Typ: K
ABE / EG-Genehmigung: e2*2007/46*0009*..
Motorleistung Handelsbezeichnungen zulässige Rad-/Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 127 Renault Espace 225/55R17 A02) bis A10)E07)
e2*2007/46*0009*08 1420/1410 5/108/60
Typ: G
ABE / EG-Genehmigung: e2*98/14*0206*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 152 Laguna Limousine, 225/45R17 A01) bis A10)
Laguna Break K15)K18)
e2*98/14*0206*39E 1190/1070 5/108/60
Typ: J
ABE / EG-Genehmigung: e2*98/14*0263*..,e2*98/14D0263*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
78 bis 177 Renault VelSatis 245/50R17 A01) bis A10)
K03)K04)
e1*98/14D0263*28 1370 / 1370 5/108/60
RA-000607-F0-306-16~RE-5-108-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 16

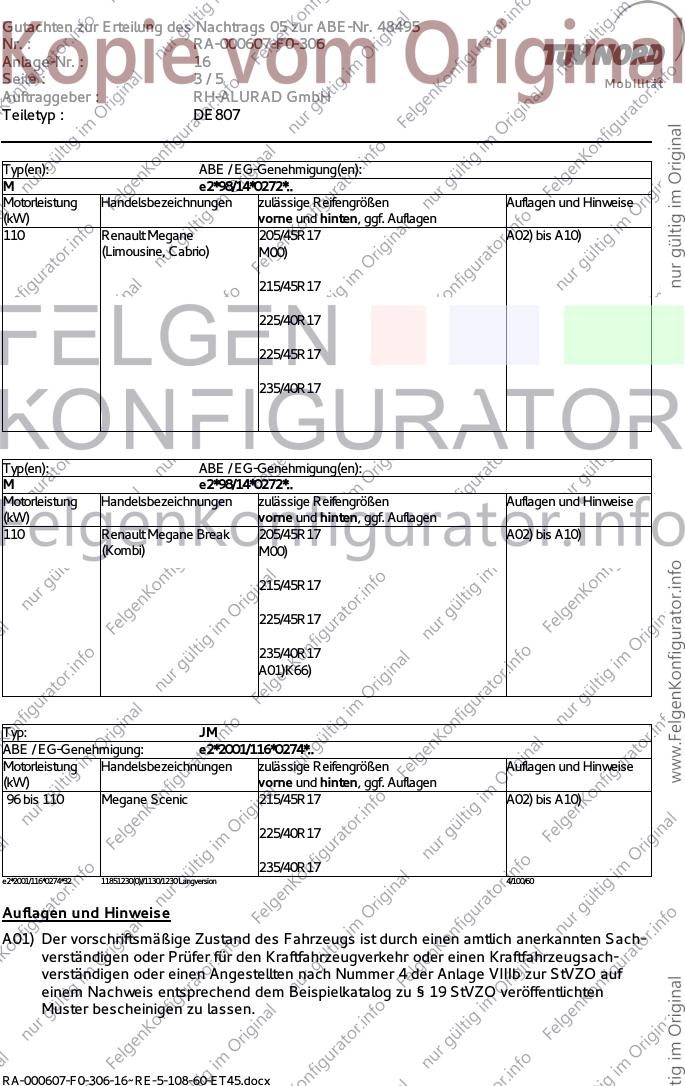

Seite : 3/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
M e2*98/14*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Renault Megane 205/45R17 A02) bis A10)
(Limousine, Cabrio) M00)
215/45R17
225/40R17
225/45R17
235/40R17
Typ(en): ABE / EG-Genehmigung(en):
M e2*98/14*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Renault Megane Break 205/45R17 A02) bis A10)
(Kombi) M00)
215/45R17
225/45R17
235/40R17
A01)K66)
Typ: JM
ABE / EG-Genehmigung: e2*2001/116*0274*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 110 Megane Scenic 215/45R17 A02) bis A10)
225/40R17
235/40R17
e2*2001/116*0274*32 11851230(0)//1130/1230 Langversion 4/100/60
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000607-F0-306-16~RE-5-108-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 16
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E07) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 18-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000607-F0-306-16~RE-5-108-60-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 16

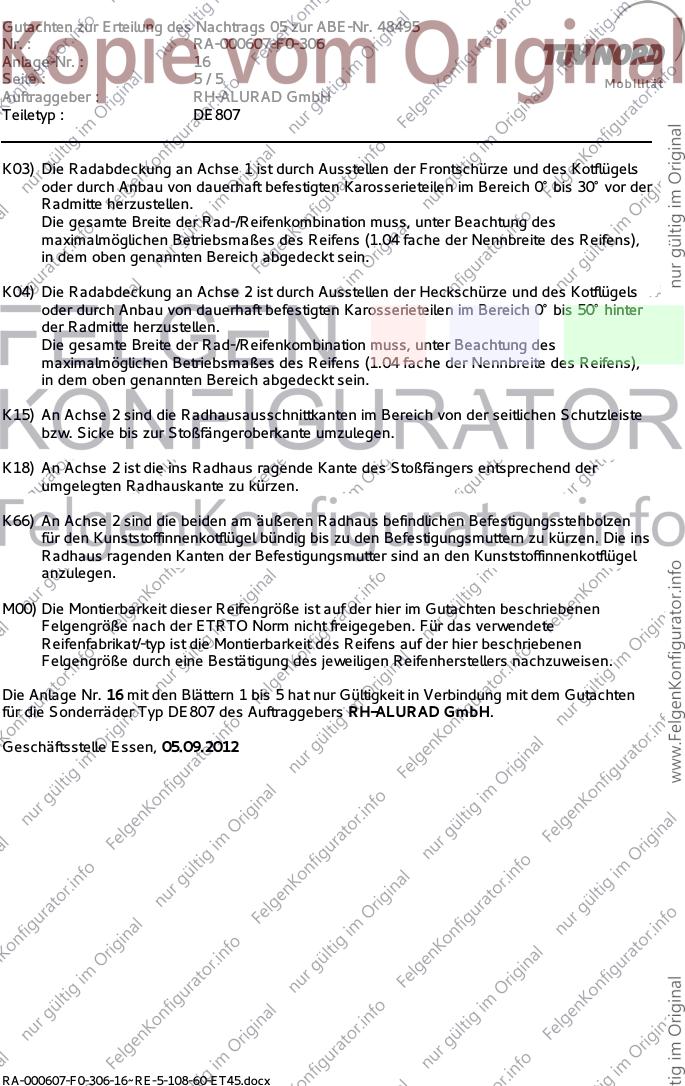

Seite : 5/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen.
K66) An Achse 2 sind die beiden am äußeren Radhaus befindlichen Befestigungsstehbolzen
für den Kunststoffinnenkotflügel bündig bis zu den Befestigungsmuttern zu kürzen. Die ins
Radhaus ragenden Kanten der Befestigungsmutter sind an den Kunststoffinnenkotflügel
anzulegen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Die Anlage Nr. 16 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ DE807 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 05.09.2012
