Gutachten 366-0078-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46995
ANLAGE: 37 RENAULT Radtyp: TLLL
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : RENAULT
Raddaten:
Radgröße nach Norm : 6 1/2 J X 15 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TLLLHHA48B60 PCD108 ET48 Ø70.1 Ø60.1 60,1 Kunststoff 670 2015 04/10
1
TLLLHHA48D60 PCD108 ET48 Ø70.1 Ø60.1 60,1 Kunststoff 670 2015 02/08
1
TLLLHHA48W6 PCD108 ET48 Ø70.1 Ø60.1 60,1 Kunststoff 670 2015 02/08
01
TLLLHHA48601 PCD108 ET48 Ø70.1 Ø60.1 60,1 Kunststoff 670 2015 02/08
TLLLHSA48B60 PCD108 ET48 Ø70.1 Ø60.1 60,1 Kunststoff 670 2015 04/10
1
TLLLHSA48D60 PCD108 ET48 Ø70.1 Ø60.1 60,1 Kunststoff 670 2015 02/08
1
TLLLHSA48W6 PCD108 ET48 Ø70.1 Ø60.1 60,1 Kunststoff 670 2015 02/08
01
TLLLHSA48601 PCD108 ET48 Ø70.1 Ø60.1 60,1 Kunststoff 670 2015 02/08
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : G
Zubehör : AEZ Artikel Nr. ZJR4
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : JE; K56; B56
Zubehör : AEZ Artikel Nr. ZJR2
Anzugsmoment der Befestigungsteile : 100 Nm
Verkaufsbezeichnung: RENAULT ESPACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JE e2*93/81*0084*.., 72 - 103 195/65R15 REA; 11A; 51G kurzer Radstand;
e2*98/14*0084*.. 205/60R15 REA; 11A; 51G langer Radstand;
72 - 123 205/65R15 REA; 11A; 51G 10B; 11G; 11H; 12A;
81 - 140 215/65R15 REA; 11A; 51G 51A; 71K; 721; 725;
73C; 74A; 74P; 74U;
76Q
Verkaufsbezeichnung: RENAULT LAGUNA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B56 e2*93/81*0012*.., 61 - 102 195/60R15 51G 10B; 11B; 11G; 11H;
e2*98/14*0012*.., 61 - 140 195/65R15 51G 12K; 51A; 71K; 721;
G638 205/60R15 51G 725; 73C; 74A; 74P;
74U; 76Q
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0078-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46995
ANLAGE: 37 RENAULT Radtyp: TLLL
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________

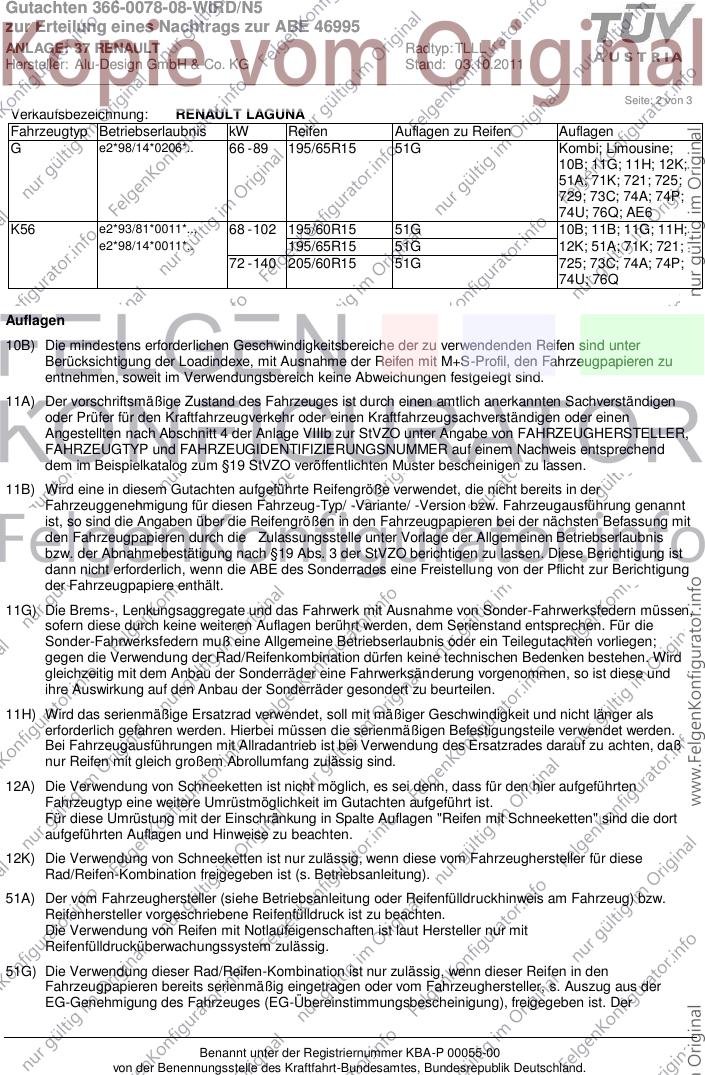

Seite: 2 von 3
Verkaufsbezeichnung: RENAULT LAGUNA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G e2*98/14*0206*.. 66 - 89 195/65R15 51G Kombi; Limousine;
10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
729; 73C; 74A; 74P;
74U; 76Q; AE6
K56 e2*93/81*0011*.., 68 - 102 195/60R15 51G 10B; 11B; 11G; 11H;
e2*98/14*0011*.. 195/65R15 51G 12K; 51A; 71K; 721;
72 - 140 205/60R15 51G 725; 73C; 74A; 74P;
74U; 76Q
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0078-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 46995
ANLAGE: 37 RENAULT Radtyp: TLLL
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 3 von 3
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
74U) Die Sonderräder müssen an der Radanschlußfläche plan anliegen. Überstehende Teile wie Zentrierstifte,
Befestigungsschrauben, Sicherungsringe, müssen entfernt werden oder durch geeignete Teile ersetzt
werden.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
AE6) Die Verwendung der Sonderräder ist nur an Fahrzeugausführungen mit Bremsscheibendurchmesser 280
mm an der Vorderachse zulässig.
REA) Durch Einbau anderer Endanschläge an der Hinterachse (Renault-Teile-Nr. 7701379972 von Typ J63)
zur Begrenzung des Federweges ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
