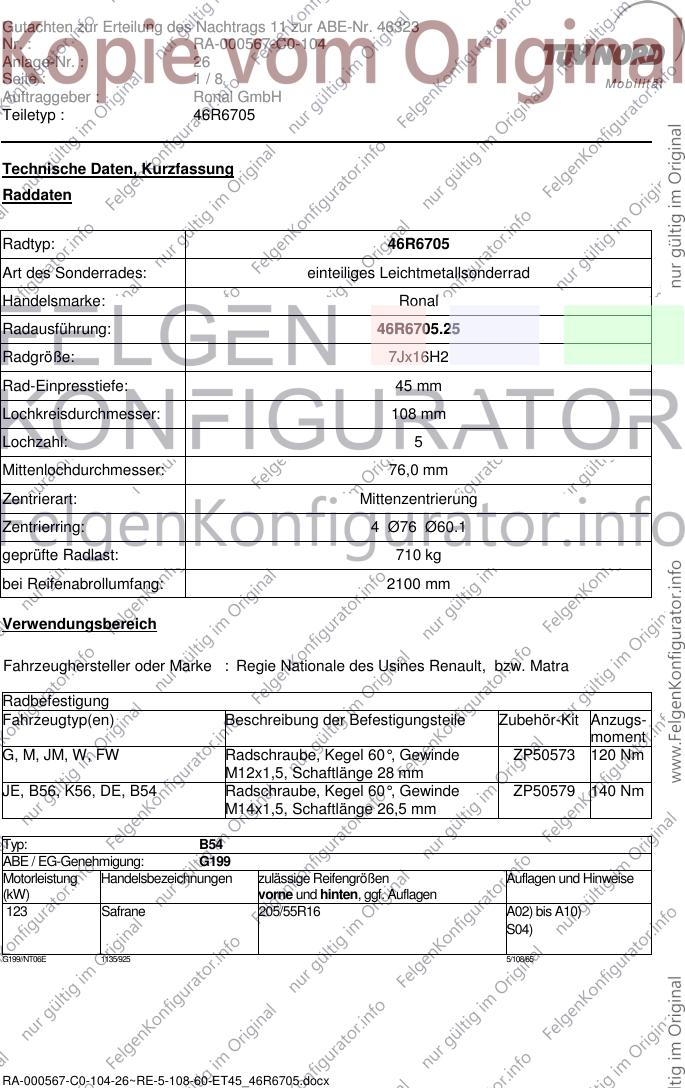

Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 26
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 46R6705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 46R6705.25
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 4 Ø76 Ø60.1
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Regie Nationale des Usines Renault, bzw. Matra
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
G, M, JM, W, FW Radschraube, Kegel 60°, Gewinde ZP50573 120 Nm
M12x1,5, Schaftlänge 28 mm
JE, B56, K56, DE, B54 Radschraube, Kegel 60°, Gewinde ZP50579 140 Nm
M14x1,5, Schaftlänge 26,5 mm
Typ: B54
ABE / EG-Genehmigung: G199
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
123 Safrane 205/55R16 A02) bis A10)
S04)
G199//NT06E 1135/925 5/108/65
RA-000567-C0-104-26~RE-5-108-60-ET45_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 26

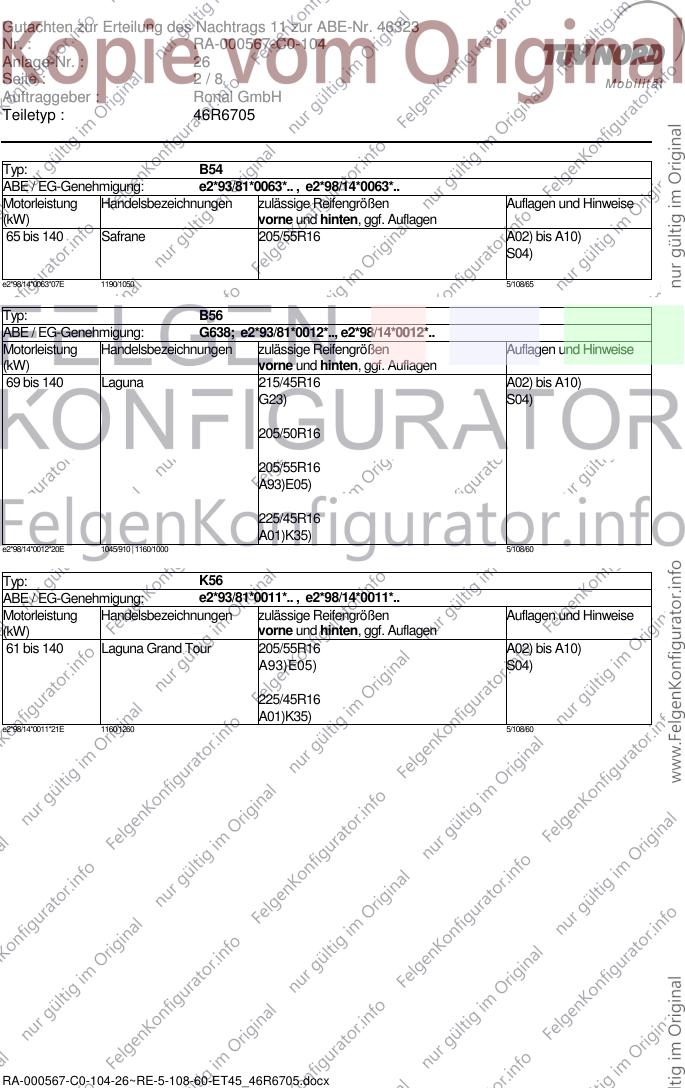

Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: B54
ABE / EG-Genehmigung: e2*93/81*0063*.. , e2*98/14*0063*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 140 Safrane 205/55R16 A02) bis A10)
S04)
e2*98/14*0063*07E 1190/1050 5/108/65
Typ: B56
ABE / EG-Genehmigung: G638; e2*93/81*0012*.., e2*98/14*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
69 bis 140 Laguna 215/45R16 A02) bis A10)
G23) S04)
205/50R16
205/55R16
A93)E05)
225/45R16
A01)K35)
e2*98/14*0012*20E 1045/910 | 1160/1000 5/108/60
Typ: K56
ABE / EG-Genehmigung: e2*93/81*0011*.. , e2*98/14*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
61 bis 140 Laguna Grand Tour 205/55R16 A02) bis A10)
A93)E05) S04)
225/45R16
A01)K35)
e2*98/14*0011*21E 1160/1260 5/108/60
RA-000567-C0-104-26~RE-5-108-60-ET45_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 26

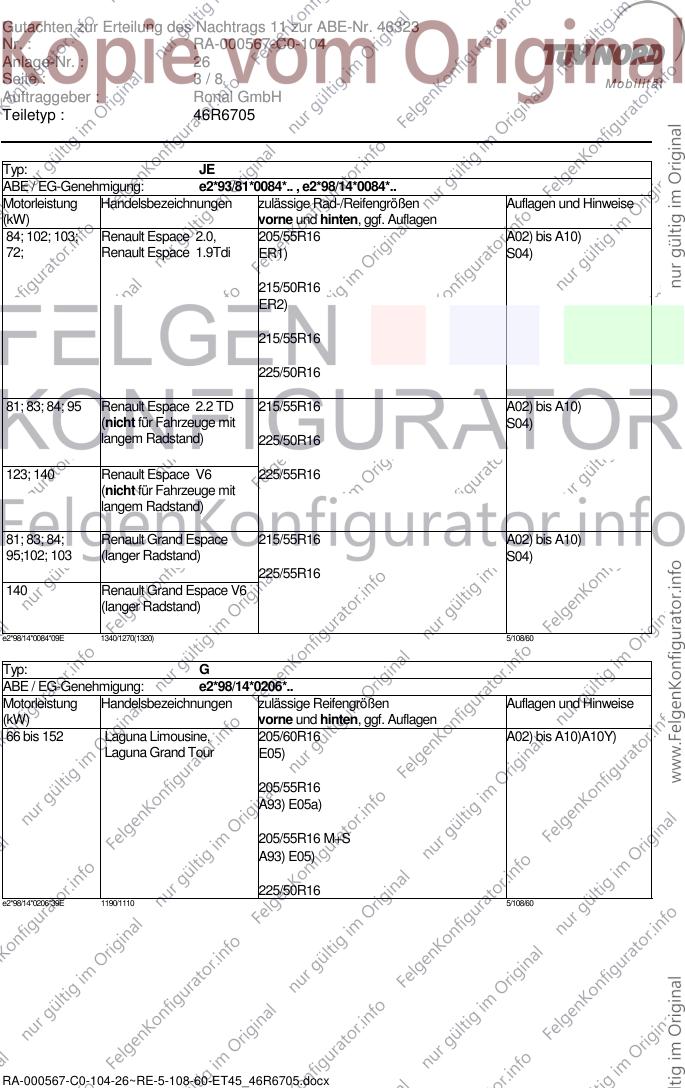

Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: JE
ABE / EG-Genehmigung: e2*93/81*0084*.. , e2*98/14*0084*..
Motorleistung Handelsbezeichnungen zulässige Rad-/Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84; 102; 103; Renault Espace 2.0, 205/55R16 A02) bis A10)
72; Renault Espace 1.9Tdi ER1) S04)
215/50R16
ER2)
215/55R16
225/50R16
81; 83; 84; 95 Renault Espace 2.2 TD 215/55R16 A02) bis A10)
(nicht für Fahrzeuge mit S04)
langem Radstand) 225/50R16
123; 140 Renault Espace V6 225/55R16
(nicht für Fahrzeuge mit
langem Radstand)
81; 83; 84; Renault Grand Espace 215/55R16 A02) bis A10)
95;102; 103 (langer Radstand) S04)
225/55R16
140 Renault Grand Espace V6
(langer Radstand)
e2*98/14*0084*09E 1340/1270(1320) 5/108/60
Typ: G
ABE / EG-Genehmigung: e2*98/14*0206*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 152 Laguna Limousine, 205/60R16 A02) bis A10)A10Y)
Laguna Grand Tour E05)
205/55R16
A93) E05a)
205/55R16 M+S
A93) E05)
225/50R16
e2*98/14*0206*39E 1190/1110 5/108/60
RA-000567-C0-104-26~RE-5-108-60-ET45_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 26

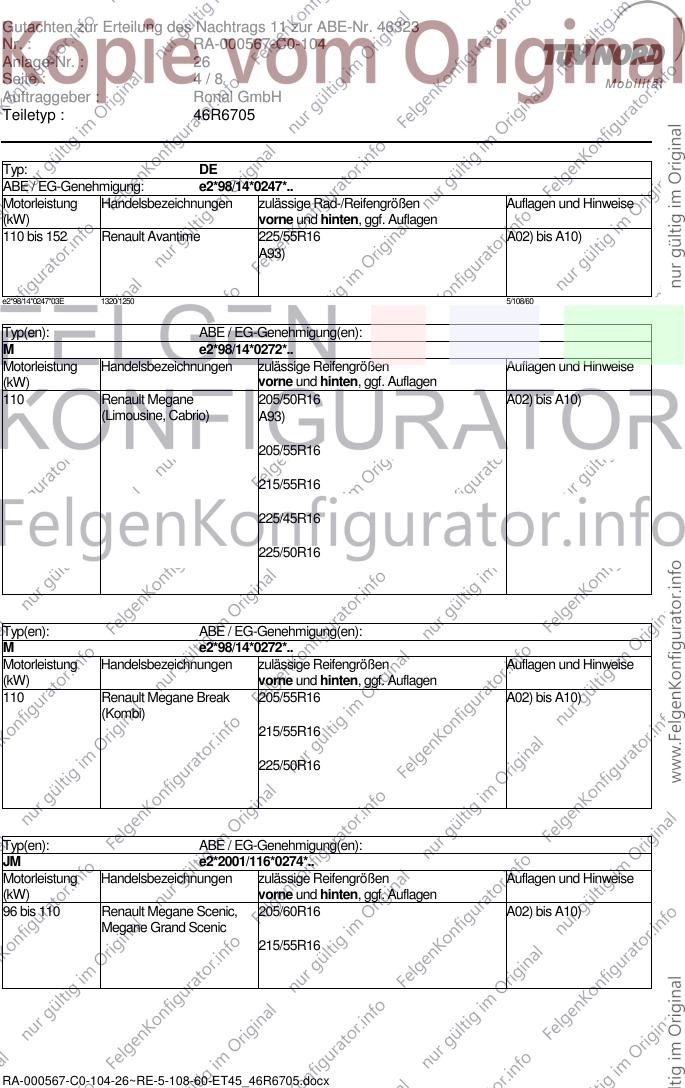

Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: DE
ABE / EG-Genehmigung: e2*98/14*0247*..
Motorleistung Handelsbezeichnungen zulässige Rad-/Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 152 Renault Avantime 225/55R16 A02) bis A10)
A93)
e2*98/14*0247*03E 1320/1250 5/108/60
Typ(en): ABE / EG-Genehmigung(en):
M e2*98/14*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Renault Megane 205/50R16 A02) bis A10)
(Limousine, Cabrio) A93)
205/55R16
215/55R16
225/45R16
225/50R16
Typ(en): ABE / EG-Genehmigung(en):
M e2*98/14*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Renault Megane Break 205/55R16 A02) bis A10)
(Kombi)
215/55R16
225/50R16
Typ(en): ABE / EG-Genehmigung(en):
JM e2*2001/116*0274*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 110 Renault Megane Scenic, 205/60R16 A02) bis A10)
Megane Grand Scenic
215/55R16
RA-000567-C0-104-26~RE-5-108-60-ET45_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 26

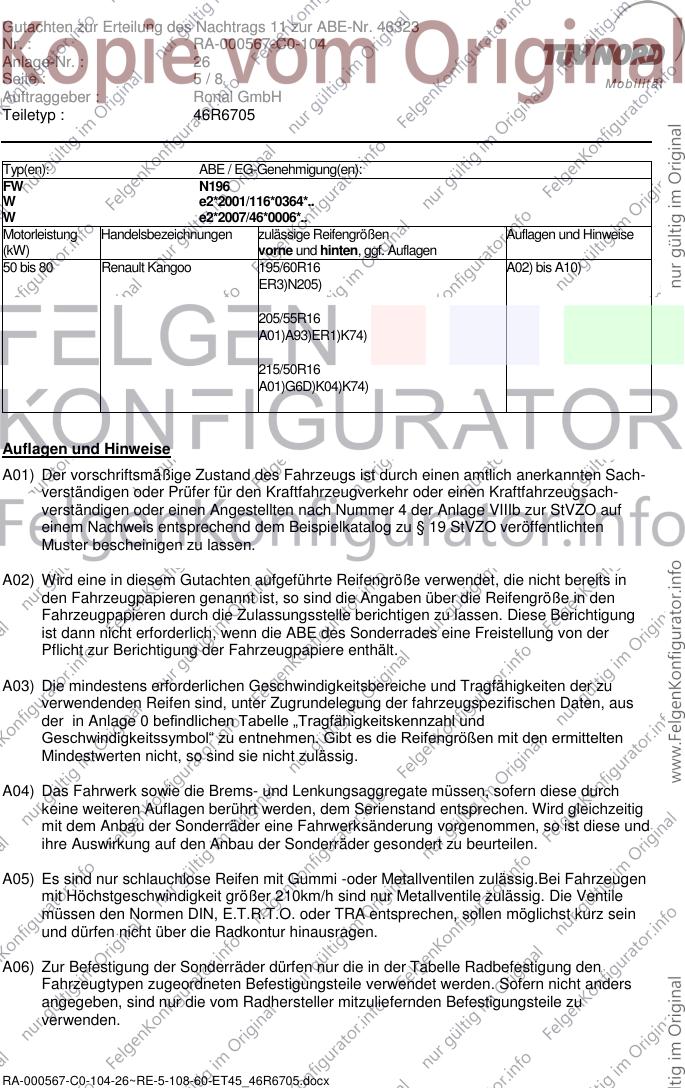

Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
FW N196
W e2*2001/116*0364*..
W e2*2007/46*0006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 80 Renault Kangoo 195/60R16 A02) bis A10)
ER3)N205)
205/55R16
A01)A93)ER1)K74)
215/50R16
A01)G6D)K04)K74)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
RA-000567-C0-104-26~RE-5-108-60-ET45_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 26
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A10Y) In Abhängigkeit von der am Fahrzeug verbauten Bremsanlage kann die Montage von
Klebewuchtgewichten unterhalb des Felgentiefbetts und der Felgenschulter nicht möglich
sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1230 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
ER2) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1260 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
RA-000567-C0-104-26~RE-5-108-60-ET45_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 26
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
ER3) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1160 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G6D) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/55R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G23) Bei Fahrzeugen, die serienmäßig mit der Bereifungsgröße 195/65R15 oder 205/60R15
ausgerüstet sind, sind die Auflagen A01) und G01) zu beachten.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K35) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- Die Radhausausschnittkanten an Achse 2 sind im Bereich von 100 mm unterhalb der
Zierleiste bis zum Stoßfänger komplett umzulegen.
- Die ins Radhaus ragende Kante des Stoßfängers ist entsprechend der umgelegten
Radhauskante auf eine Restbreite von 10 mm zu kürzen,
K74) An Achse 2 ist im inneren Radhaus im Bereich ca. 100 mm über dem Federdom der
Befestigungsstehbolzen für den Kunststoffinnenkotflügel komplett zu kürzen. Der
Kunststoffinnenkotflügel ist eng am Blech zu verkleben.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
S04) An Achse 2 sind die an der Radanlagefläche überstehenden Schrauben zu entfernen.
RA-000567-C0-104-26~RE-5-108-60-ET45_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 26
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Die Anlage Nr. 26 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 46R6705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 20.03.2013
RA-000567-C0-104-26~RE-5-108-60-ET45_46R6705.docx
