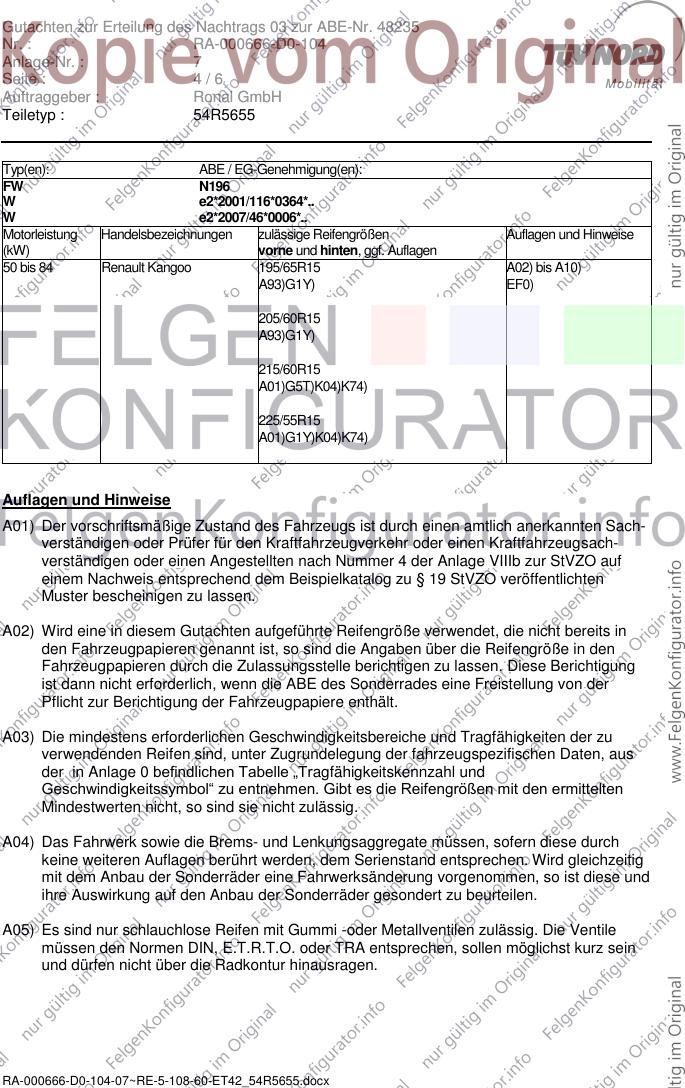

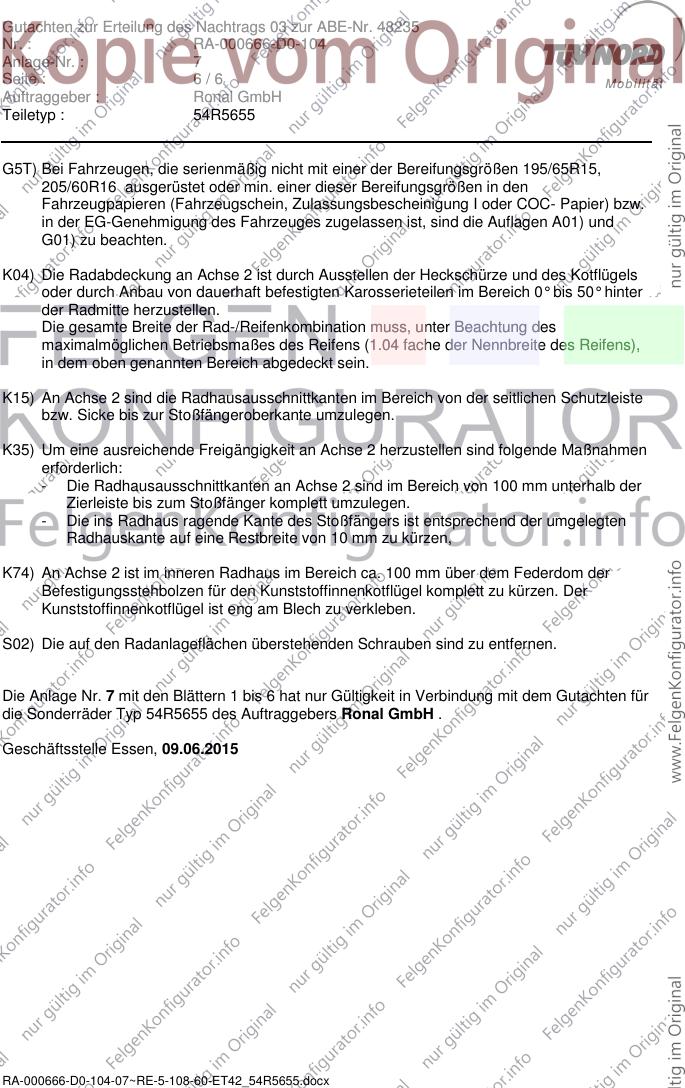

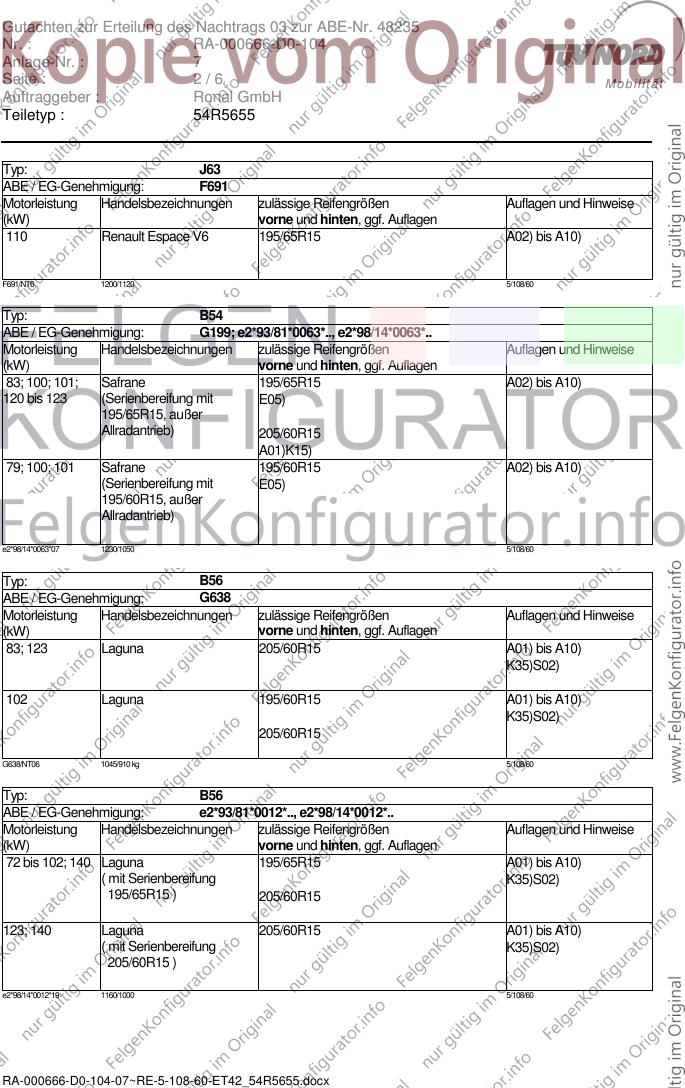

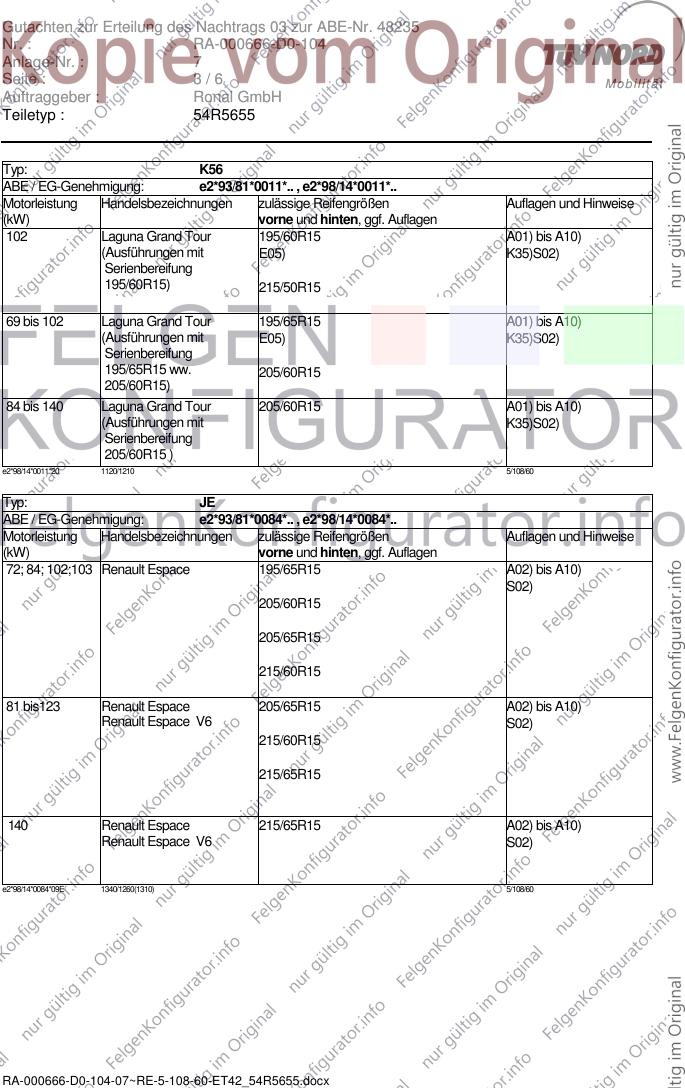

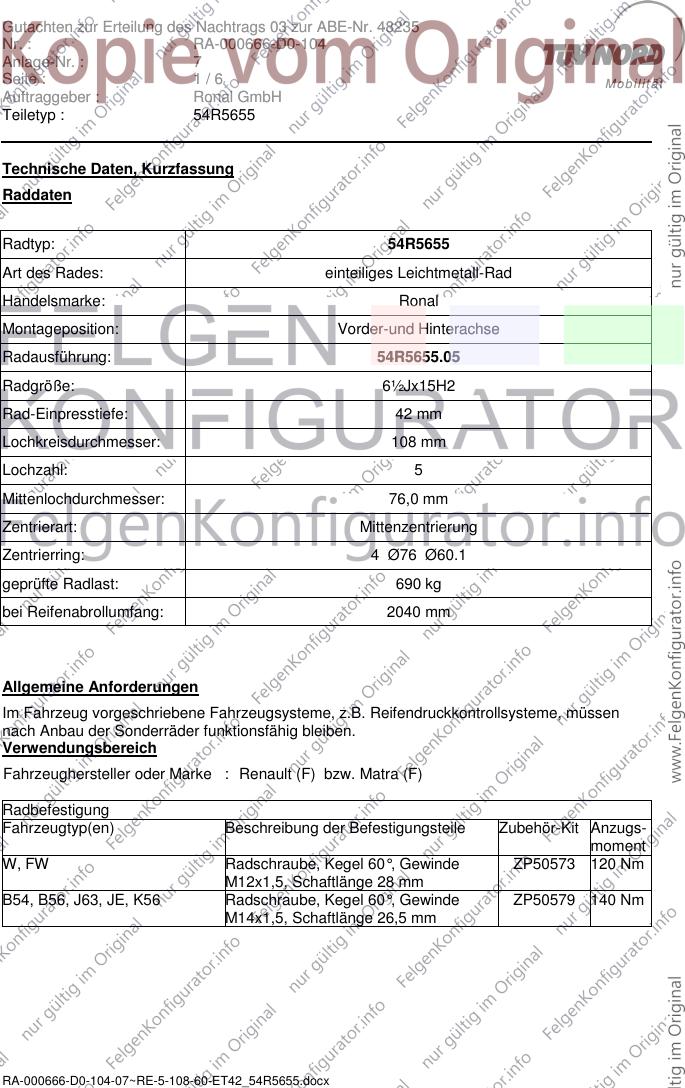

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48235
Nr. : RA-000666-D0-104
Anlage-Nr. : 7
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R5655
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 54R5655.05
Radgröße: 6½Jx15H2
Rad-Einpresstiefe: 42 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 4 Ø76 Ø60.1
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2040 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Renault (F) bzw. Matra (F)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
W, FW Radschraube, Kegel 60°, Gewinde ZP50573 120 Nm
M12x1,5, Schaftlänge 28 mm
B54, B56, J63, JE, K56 Radschraube, Kegel 60°, Gewinde ZP50579 140 Nm
M14x1,5, Schaftlänge 26,5 mm
RA-000666-D0-104-07~RE-5-108-60-ET42_54R5655.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48235
Nr. : RA-000666-D0-104
Anlage-Nr. : 7
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ: J63
ABE / EG-Genehmigung: F691
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Renault Espace V6 195/65R15 A02) bis A10)
F691/NT6 1200/1120 5/108/60
Typ: B54
ABE / EG-Genehmigung: G199; e2*93/81*0063*.., e2*98/14*0063*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83; 100; 101; Safrane 195/65R15 A02) bis A10)
120 bis 123 (Serienbereifung mit E05)
195/65R15, außer
Allradantrieb) 205/60R15
A01)K15)
79; 100; 101 Safrane 195/60R15 A02) bis A10)
(Serienbereifung mit E05)
195/60R15, außer
Allradantrieb)
e2*98/14*0063*07 1230/1050 5/108/60
Typ: B56
ABE / EG-Genehmigung: G638
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83; 123 Laguna 205/60R15 A01) bis A10)
K35)S02)
102 Laguna 195/60R15 A01) bis A10)
K35)S02)
205/60R15
G638/NT06 1045/910 kg 5/108/60
Typ: B56
ABE / EG-Genehmigung: e2*93/81*0012*.., e2*98/14*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 102; 140 Laguna 195/65R15 A01) bis A10)
( mit Serienbereifung K35)S02)
195/65R15 ) 205/60R15
123; 140 Laguna 205/60R15 A01) bis A10)
( mit Serienbereifung K35)S02)
205/60R15 )
e2*98/14*0012*19 1160/1000 5/108/60
RA-000666-D0-104-07~RE-5-108-60-ET42_54R5655.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48235
Nr. : RA-000666-D0-104
Anlage-Nr. : 7
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ: K56
ABE / EG-Genehmigung: e2*93/81*0011*.. , e2*98/14*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
102 Laguna Grand Tour 195/60R15 A01) bis A10)
(Ausführungen mit E05) K35)S02)
Serienbereifung
195/60R15) 215/50R15
69 bis 102 Laguna Grand Tour 195/65R15 A01) bis A10)
(Ausführungen mit E05) K35)S02)
Serienbereifung
195/65R15 ww. 205/60R15
205/60R15)
84 bis 140 Laguna Grand Tour 205/60R15 A01) bis A10)
(Ausführungen mit K35)S02)
Serienbereifung
205/60R15 )
e2*98/14*0011*20 1120/1210 5/108/60
Typ: JE
ABE / EG-Genehmigung: e2*93/81*0084*.. , e2*98/14*0084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72; 84; 102;103 Renault Espace 195/65R15 A02) bis A10)
S02)
205/60R15
205/65R15
215/60R15
81 bis123 Renault Espace 205/65R15 A02) bis A10)
Renault Espace V6 S02)
215/60R15
215/65R15
140 Renault Espace 215/65R15 A02) bis A10)
Renault Espace V6 S02)
e2*98/14*0084*09E 1340/1260(1310) 5/108/60
RA-000666-D0-104-07~RE-5-108-60-ET42_54R5655.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48235
Nr. : RA-000666-D0-104
Anlage-Nr. : 7
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ(en): ABE / EG-Genehmigung(en):
FW N196
W e2*2001/116*0364*..
W e2*2007/46*0006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 84 Renault Kangoo 195/65R15 A02) bis A10)
A93)G1Y) EF0)
205/60R15
A93)G1Y)
215/60R15
A01)G5T)K04)K74)
225/55R15
A01)G1Y)K04)K74)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000666-D0-104-07~RE-5-108-60-ET42_54R5655.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48235
Nr. : RA-000666-D0-104
Anlage-Nr. : 7
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G1Y) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/55R16, 205/60R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
RA-000666-D0-104-07~RE-5-108-60-ET42_54R5655.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48235
Nr. : RA-000666-D0-104
Anlage-Nr. : 7
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
G5T) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/60R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K35) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- Die Radhausausschnittkanten an Achse 2 sind im Bereich von 100 mm unterhalb der
Zierleiste bis zum Stoßfänger komplett umzulegen.
- Die ins Radhaus ragende Kante des Stoßfängers ist entsprechend der umgelegten
Radhauskante auf eine Restbreite von 10 mm zu kürzen,
K74) An Achse 2 ist im inneren Radhaus im Bereich ca. 100 mm über dem Federdom der
Befestigungsstehbolzen für den Kunststoffinnenkotflügel komplett zu kürzen. Der
Kunststoffinnenkotflügel ist eng am Blech zu verkleben.
S02) Die auf den Radanlageflächen überstehenden Schrauben sind zu entfernen.
Die Anlage Nr. 7 mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ 54R5655 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 09.06.2015
