Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45819
Nr. : RA-000477-I0-104
Anlage-Nr. : 22b

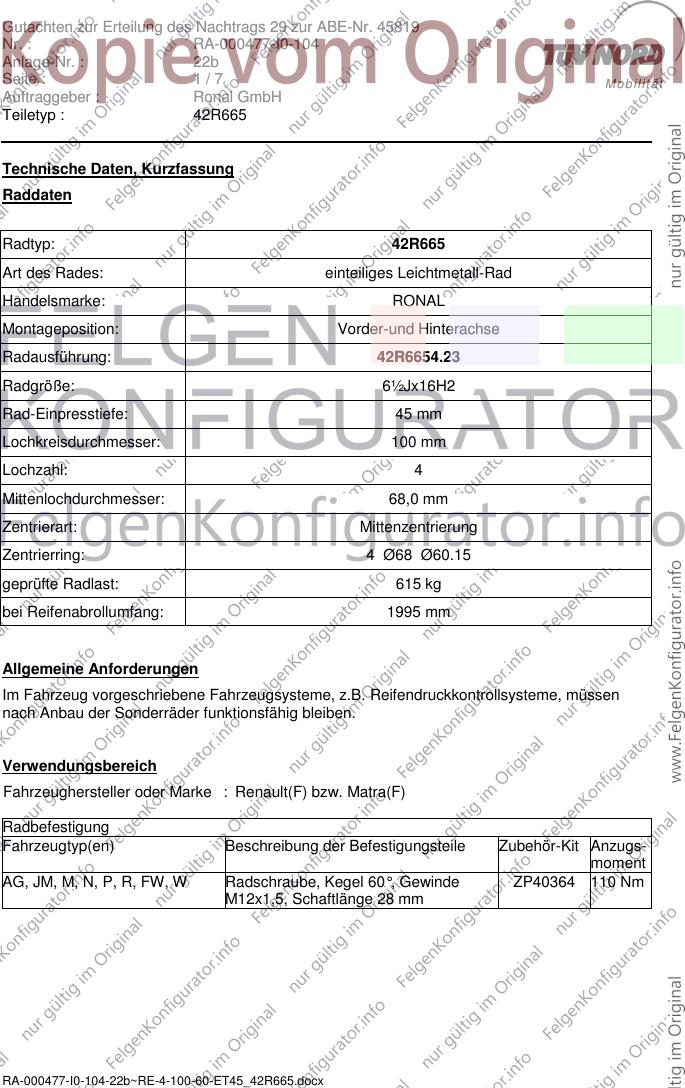

Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Technische Daten, Kurzfassung
Raddaten
Radtyp: 42R665
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 42R6654.23
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 4 Ø68 Ø60.15
geprüfte Radlast: 615 kg
bei Reifenabrollumfang: 1995 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Renault(F) bzw. Matra(F)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AG, JM, M, N, P, R, FW, W Radschraube, Kegel 60°, Gewinde ZP40364 110 Nm
M12x1,5, Schaftlänge 28 mm
RA-000477-I0-104-22b~RE-4-100-60-ET45_42R665.docx
Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45819
Nr. : RA-000477-I0-104
Anlage-Nr. : 22b

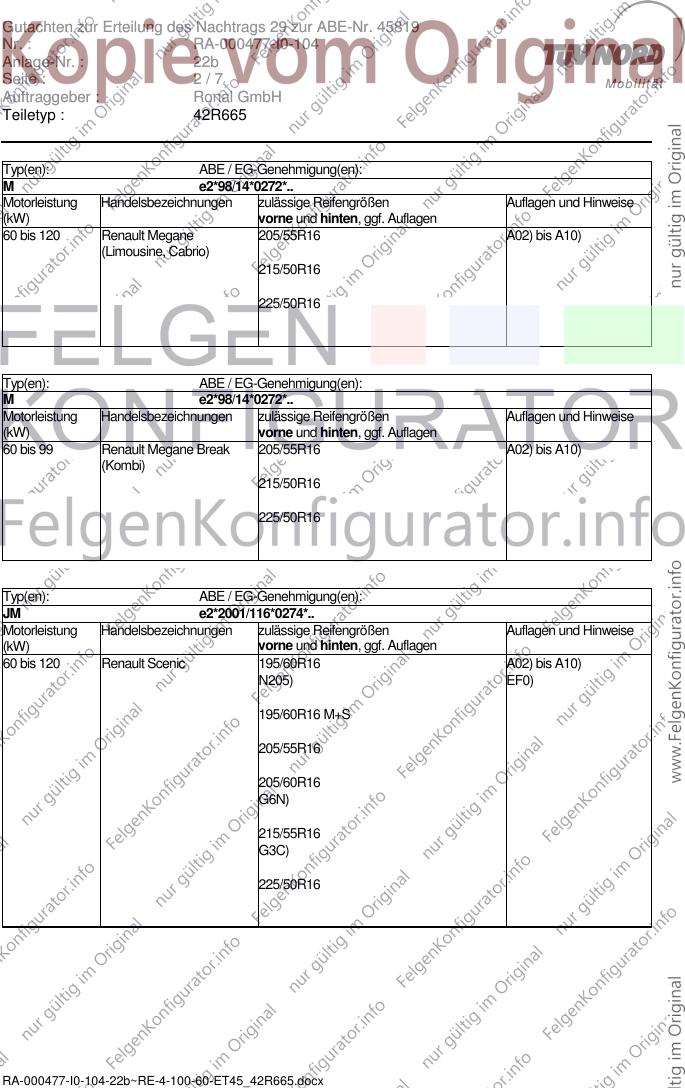

Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ(en): ABE / EG-Genehmigung(en):
M e2*98/14*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 120 Renault Megane 205/55R16 A02) bis A10)
(Limousine, Cabrio)
215/50R16
225/50R16
Typ(en): ABE / EG-Genehmigung(en):
M e2*98/14*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 99 Renault Megane Break 205/55R16 A02) bis A10)
(Kombi)
215/50R16
225/50R16
Typ(en): ABE / EG-Genehmigung(en):
JM e2*2001/116*0274*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 120 Renault Scenic 195/60R16 A02) bis A10)
N205) EF0)
195/60R16 M+S
205/55R16
205/60R16
G6N)
215/55R16
G3C)
225/50R16
RA-000477-I0-104-22b~RE-4-100-60-ET45_42R665.docx
Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45819
Nr. : RA-000477-I0-104
Anlage-Nr. : 22b

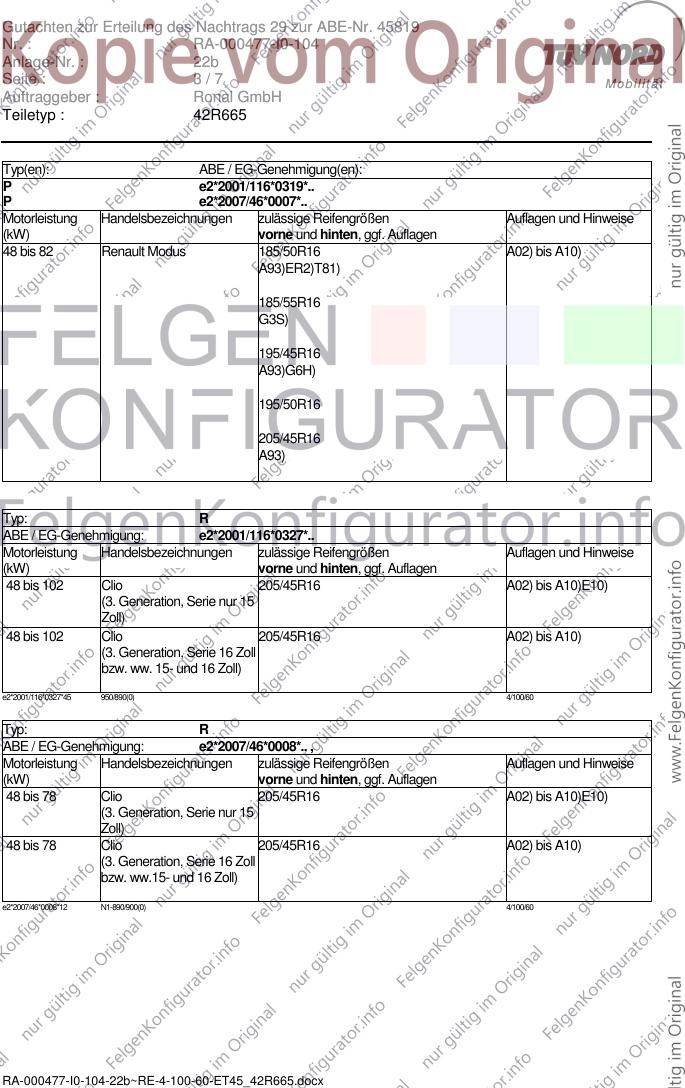

Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ(en): ABE / EG-Genehmigung(en):
P e2*2001/116*0319*..
P e2*2007/46*0007*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 82 Renault Modus 185/50R16 A02) bis A10)
A93)ER2)T81)
185/55R16
G3S)
195/45R16
A93)G6H)
195/50R16
205/45R16
A93)
Typ: R
ABE / EG-Genehmigung: e2*2001/116*0327*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 102 Clio 205/45R16 A02) bis A10)E10)
(3. Generation, Serie nur 15
Zoll)
48 bis 102 Clio 205/45R16 A02) bis A10)
(3. Generation, Serie 16 Zoll
bzw. ww. 15- und 16 Zoll)
e2*2001/116*0327*45 950/890(0) 4/100/60
Typ: R
ABE / EG-Genehmigung: e2*2007/46*0008*.. ,
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 78 Clio 205/45R16 A02) bis A10)E10)
(3. Generation, Serie nur 15
Zoll)
48 bis 78 Clio 205/45R16 A02) bis A10)
(3. Generation, Serie 16 Zoll
bzw. ww.15- und 16 Zoll)
e2*2007/46*0008*12 N1-890/900(0) 4/100/60
RA-000477-I0-104-22b~RE-4-100-60-ET45_42R665.docx
Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45819
Nr. : RA-000477-I0-104
Anlage-Nr. : 22b

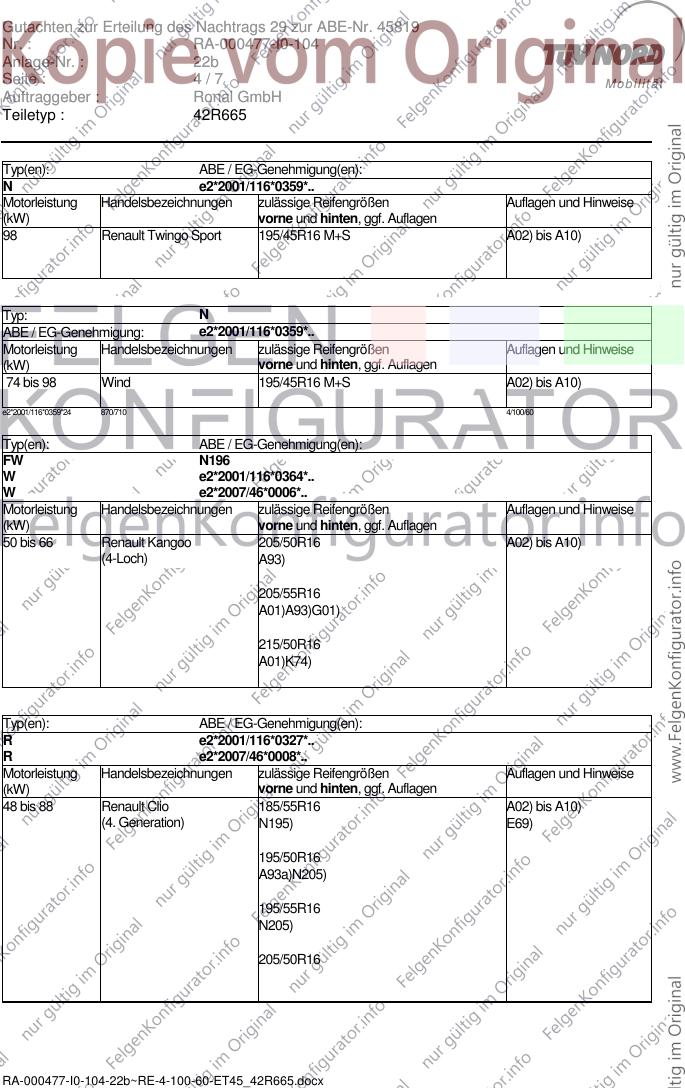

Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ(en): ABE / EG-Genehmigung(en):
N e2*2001/116*0359*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
98 Renault Twingo Sport 195/45R16 M+S A02) bis A10)
Typ: N
ABE / EG-Genehmigung: e2*2001/116*0359*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 98 Wind 195/45R16 M+S A02) bis A10)
e2*2001/116*0359*24 870/710 4/100/60
Typ(en): ABE / EG-Genehmigung(en):
FW N196
W e2*2001/116*0364*..
W e2*2007/46*0006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 66 Renault Kangoo 205/50R16 A02) bis A10)
(4-Loch) A93)
205/55R16
A01)A93)G01)
215/50R16
A01)K74)
Typ(en): ABE / EG-Genehmigung(en):
R e2*2001/116*0327*..
R e2*2007/46*0008*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 88 Renault Clio 185/55R16 A02) bis A10)
(4. Generation) N195) E69)
195/50R16
A93a)N205)
195/55R16
N205)
205/50R16
RA-000477-I0-104-22b~RE-4-100-60-ET45_42R665.docx
Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45819
Nr. : RA-000477-I0-104
Anlage-Nr. : 22b
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ(en): ABE / EG-Genehmigung(en):
AG e2*2007/46*0251*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 Renault Zoe 185/55R16 A02) bis A10)
N195) EF0)
195/50R16
195/55R16
205/50R16
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
RA-000477-I0-104-22b~RE-4-100-60-ET45_42R665.docx
Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45819
Nr. : RA-000477-I0-104
Anlage-Nr. : 22b
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E10) Nur zulässig an Fahrzeugausführungen, die serienmäßig nur mit 15-Zoll-Bereifung
ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E69) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2013 mit einer Fahrzeugbreite
von 1732 mm, Feld 19 in den Fahrzeugpapieren.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER2) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 924 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000477-I0-104-22b~RE-4-100-60-ET45_42R665.docx
Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45819
Nr. : RA-000477-I0-104
Anlage-Nr. : 22b

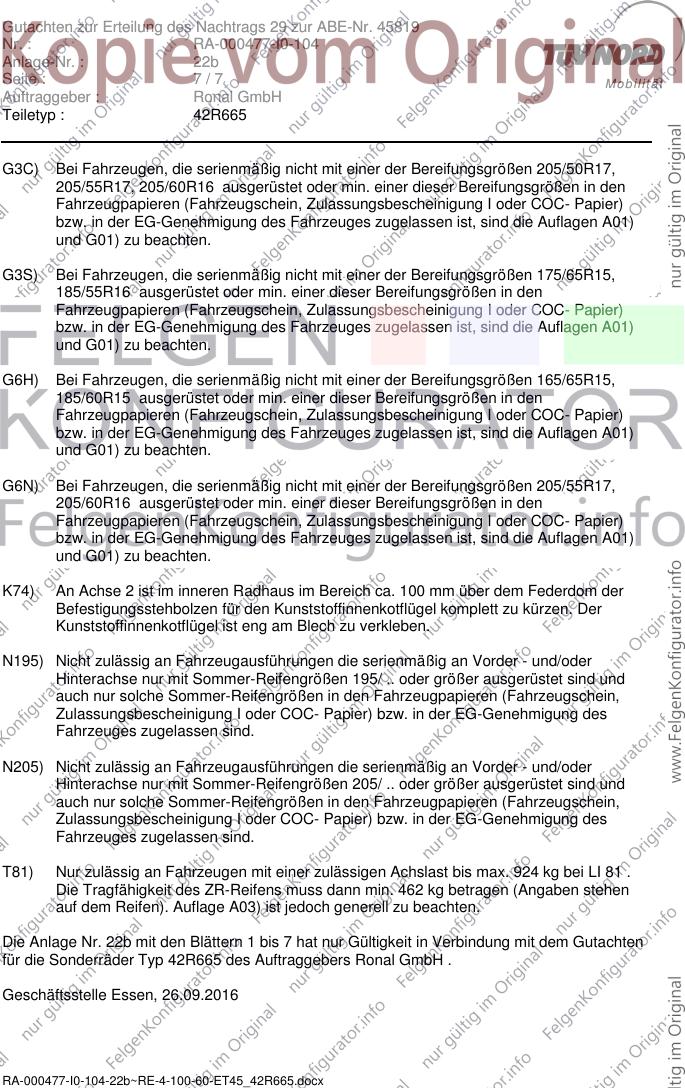

Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
G3C) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17,
205/55R17, 205/60R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G3S) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 175/65R15,
185/55R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G6H) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 165/65R15,
185/60R15 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G6N) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/55R17,
205/60R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K74) An Achse 2 ist im inneren Radhaus im Bereich ca. 100 mm über dem Federdom der
Befestigungsstehbolzen für den Kunststoffinnenkotflügel komplett zu kürzen. Der
Kunststoffinnenkotflügel ist eng am Blech zu verkleben.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T81) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 924 kg bei LI 81 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 462 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 22b mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 42R665 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 26.09.2016
RA-000477-I0-104-22b~RE-4-100-60-ET45_42R665.docx
