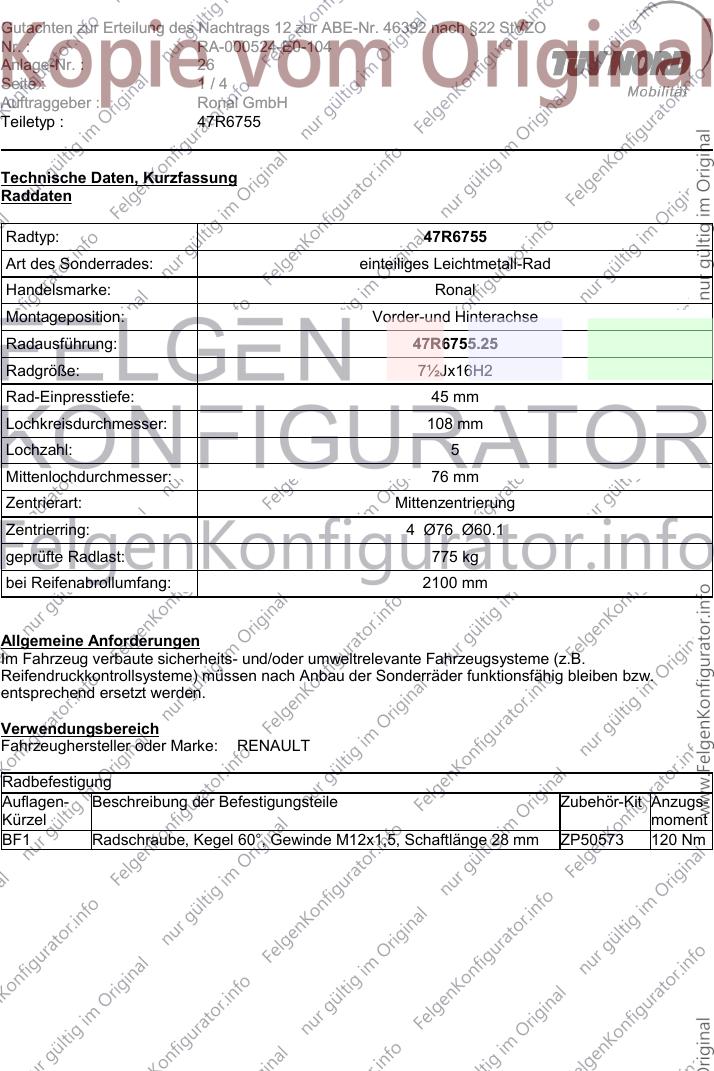

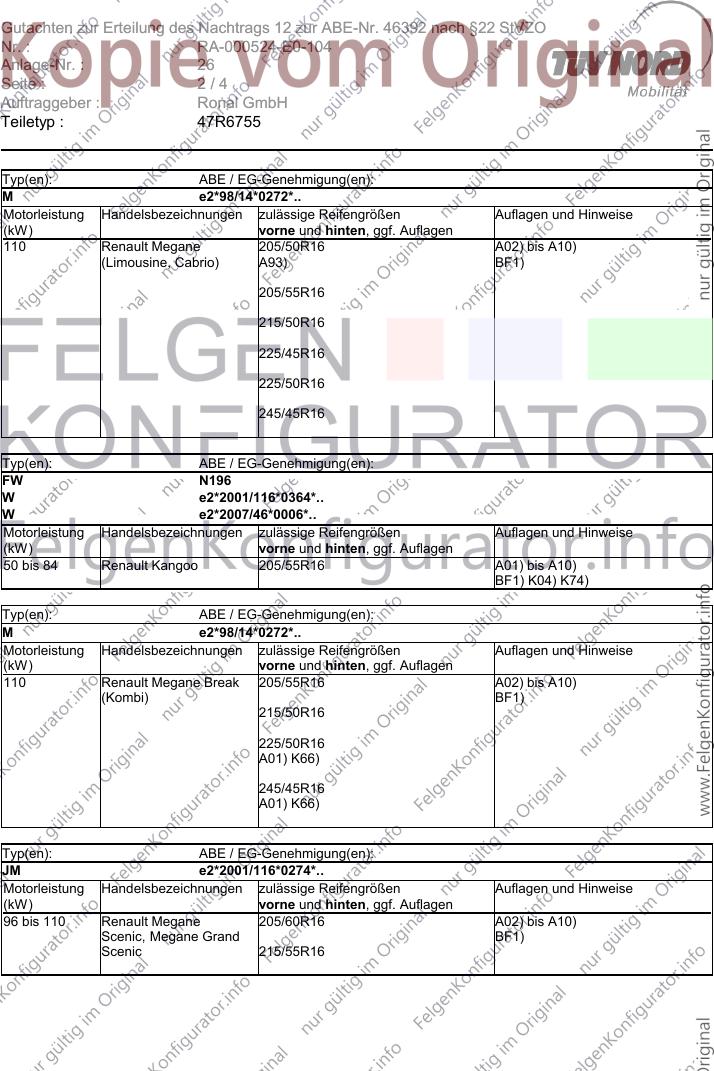

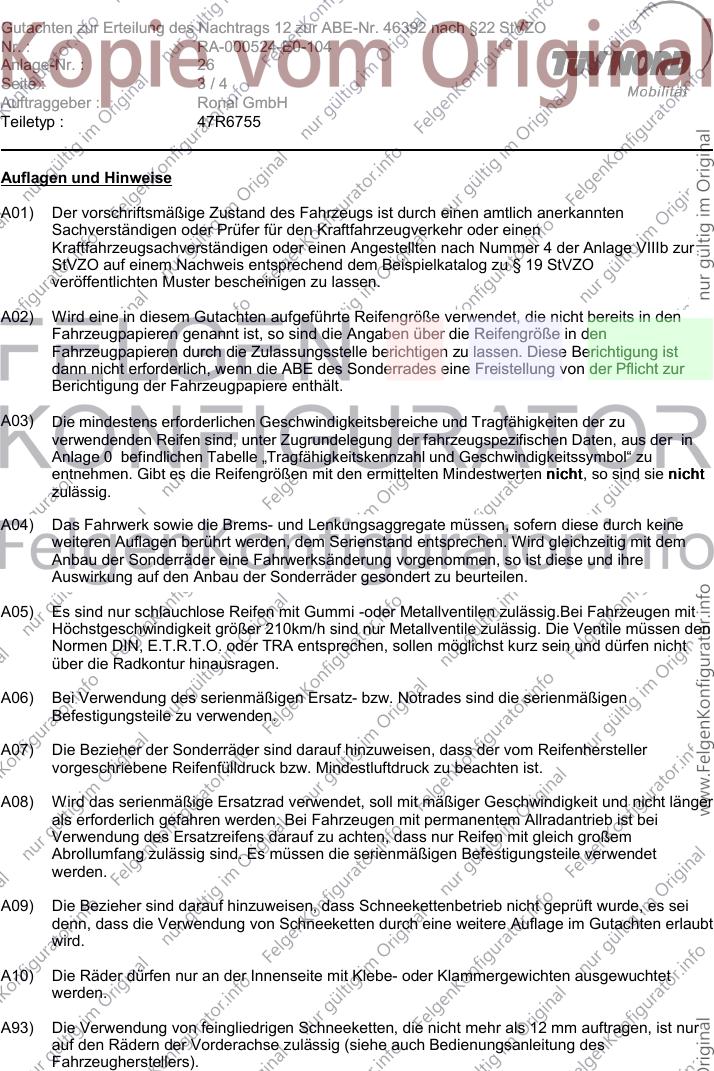

Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46392 nach §22 StVZO
Nr. : RA-000524-E0-104
Anlage-Nr. : 26
Seite : 1/4
Auftraggeber : Ronal GmbH
Teiletyp : 47R6755
Technische Daten, Kurzfassung
Raddaten
Radtyp: 47R6755
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 47R6755.25
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76 mm
Zentrierart: Mittenzentrierung
Zentrierring: 4 Ø76 Ø60.1
geprüfte Radlast: 775 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: RENAULT
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm ZP50573 120 Nm
Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46392 nach §22 StVZO
Nr. : RA-000524-E0-104
Anlage-Nr. : 26
Seite : 2/4
Auftraggeber : Ronal GmbH
Teiletyp : 47R6755
Typ(en): ABE / EG-Genehmigung(en):
M e2*98/14*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Renault Megane 205/50R16 A02) bis A10)
(Limousine, Cabrio) A93) BF1)
205/55R16
215/50R16
225/45R16
225/50R16
245/45R16
Typ(en): ABE / EG-Genehmigung(en):
FW N196
W e2*2001/116*0364*..
W e2*2007/46*0006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 84 Renault Kangoo 205/55R16 A01) bis A10)
BF1) K04) K74)
Typ(en): ABE / EG-Genehmigung(en):
M e2*98/14*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Renault Megane Break 205/55R16 A02) bis A10)
(Kombi) BF1)
215/50R16
225/50R16
A01) K66)
245/45R16
A01) K66)
Typ(en): ABE / EG-Genehmigung(en):
JM e2*2001/116*0274*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 110 Renault Megane 205/60R16 A02) bis A10)
Scenic, Megane Grand BF1)
Scenic 215/55R16
Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46392 nach §22 StVZO
Nr. : RA-000524-E0-104
Anlage-Nr. : 26
Seite : 3/4
Auftraggeber : Ronal GmbH
Teiletyp : 47R6755
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46392 nach §22 StVZO
Nr. : RA-000524-E0-104
Anlage-Nr. : 26
Seite : 4/4
Auftraggeber : Ronal GmbH
Teiletyp : 47R6755
BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: ZP50573
Anzugsmoment: 120 Nm
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K66) An Achse 2 sind die beiden am äußeren Radhaus befindlichen Befestigungsstehbolzen für
den Kunststoffinnenkotflügel bündig bis zu den Befestigungsmuttern zu kürzen. Die ins
Radhaus ragenden Kanten der Befestigungsmutter sind an den Kunststoffinnenkotflügel
anzulegen.
K74) An Achse 2 ist im inneren Radhaus im Bereich ca. 100 mm über dem Federdom der
Befestigungsstehbolzen für den Kunststoffinnenkotflügel komplett zu kürzen. Der
Kunststoffinnenkotflügel ist eng am Blech zu verkleben.
Die Anlage 26 mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 47R6755 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 23.03.2018
