Gutachten 366-0272-12-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49290
ANLAGE: 29 RENAULT Radtyp: TTD4
Hersteller: ALCAR WHEELS GmbH Stand: 12.02.2018
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : RENAULT
Raddaten:
Radgröße nach Norm : 6 J X 14 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTD42GA35W601 PCD100 ET35 ohne 60,1 555 1975 06/13
TTD42GA35601 PCD100 ET35 ohne 60,1 555 1975 06/13
TTD42KA35W601 PCD100 ET35 ohne 60,1 555 1975 06/13
TTD42KA35601 PCD100 ET35 ohne 60,1 555 1975 06/13
TTD42SA35W601 PCD100 ET35 ohne 60,1 555 1975 06/13
TTD42SA35601 PCD100 ET35 ohne 60,1 555 1975 06/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJR1
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : BA; DA; EA; KA; LA; X 53
100 Nm für Typ : B; B56; JA; 57
105 Nm für Typ : SR
125 Nm für Typ : N erhöhtes Anzugsmoment
Verkaufsbezeichnung: LOGAN,SANDERO, DUSTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SR e2*2001/116*0323*.. 50 - 64 165/80R14 51G; 56G Logan (Stufenheck)
175/70R14 84 5EA; 51J bis Mj 2012; Nicht
185/70R14 88 Lodgy;
195/65R14 89 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74U;
76J; 77E
SR e2*2001/116*0323*.., 50 - 65 165/80R14 85 56G Sandero bis Mj 2012;
e2*2007/46*0013*.. 175/70R14 84 Nicht Sandero Stepway;
185/65R14 86 Frontantrieb;
185/70R14 88 10B; 11B; 11G; 11H;
195/65R14 89 11A; 24J; 24M 12A; 51A; 71K; 721;
725; 73C; 74A; 74U;
76J; 77E
SR e2*2001/116*0323*.., 50 - 77 185/70R14 88 11A; 24M Logan MCV (Kombi) bis
e2*2007/46*0013*.. 195/65R14 89 11A; 24M Mj.2013; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74U;
76J; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0272-12-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49290
ANLAGE: 29 RENAULT Radtyp: TTD4
Hersteller: ALCAR WHEELS GmbH Stand: 12.02.2018
__________________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: RENAULT CLIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e2*93/81*0126*.., 40 - 72 165/65R14 51G CLIO (Schrägheck);
e2*98/14*0126*.. 40 - 79 185/55R14-80 nicht Stufenheck THALIA (Stufenheck);
185/60R14-82 nicht Stufenheck 10B; 11B; 11G; 11H;
42 - 72 175/65R14 51G 12K; 51A; 71K; 721;
55 - 72 175/60R14 51G 725; 73C; 74A; 74U;
76J
57 e2*93/81*0064*.. 40 - 55 165/60R14 51G 10B; 11B; 11G; 11H;
175/60R14-78 11A; 367 12A; 51A; 71K; 721;
195/45R14-76 11A; 22B; 367 725; 73C; 74A; 74U
40 - 79 185/55R14-77 11A; 22B; 367
66 165/65R14 51G
66 - 79 175/60R14-78
195/45R14-76 11A; 22B; 367; 54A
Verkaufsbezeichnung: RENAULT LAGUNA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B56 e2*93/81*0012*.. 61 - 84 185/65R14 51G 10B; 11B; 11G; 11H;
195/60R14-86 11A; 22B; 5EM 12A; 51A; 71K; 721;
195/65R14-89 11A; 22B 725; 73C; 74A; 74U;
205/60R14-88 11A; 22B 75I; 76J
B56 G638 61 - 83 185/65R14 51G 10B; 11B; 11G; 11H;
195/60R14-86 11A; 22B 12A; 51A; 71K; 721;
195/65R14-89 11A; 22B 725; 73C; 74A; 74U;
205/60R14-88 11A; 22B 76J
Verkaufsbezeichnung: RENAULT MEGANE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA e2*93/81*0010*.., 47 - 72 175/70R14 51G Frontantrieb;
e2*98/14*0010*.. 47 - 79 185/60R14-82 11A; 22B 10B; 11B; 11G; 11H;
DA e2*93/81*0009*.., 195/60R14-86 11A; 22B; 22D; 24M 12A; 51A; 7AP; 71K;
e2*98/14*0009*.. 47 - 84 175/65R14-82 721; 725; 73C; 74A;
66 - 72 185/65R14 11A; 22B; 51G 74U; RE8
80 - 84 185/60R14-82
195/60R14-86 11A; 22B; 24M
EA e2*93/81*0103*.., 66 - 84 175/65R14 51G 10B; 11B; 11G; 11H;
e2*98/14*0103*.. 185/60R14-82 12K; 51A; 7AP; 71K;
195/60R14-85 721; 725; 73C; 74A;
74U; RE8
KA e2*98/14*0192*.. 47 - 70 175/70R14 51G Frontantrieb;
185/65R14-86 10B; 11B; 11G; 11H;
195/60R14-86 11A; 22B; 24M 12A; 51A; 7AP; 71K;
721; 725; 73C; 74A;
74U; RE8
LA e2*93/81*0072*.., 47 - 72 175/70R14 51G Frontantrieb;
e2*98/14*0072*.. 47 - 84 175/65R14-82 10B; 11B; 11G; 11H;
185/60R14-82 12A; 51A; 7AP; 71K;
195/60R14-86 11A; 22B; 24M 721; 725; 73C; 74A;
66 - 72 185/65R14 51G 74U; RE8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0272-12-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49290
ANLAGE: 29 RENAULT Radtyp: TTD4
Hersteller: ALCAR WHEELS GmbH Stand: 12.02.2018
__________________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: RENAULT MEGANE SCENIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JA e2*93/81*0068*.., 47 - 84 185/70R14 51G nur bis
e2*98/14*0068*.. 195/65R14-89 RE2; 11A; 24J; 24M e2*98/14*0068*11;
55 - 66 175/70R14 51G Frontantrieb;
185/65R14-86 RE1 10B; 11B; 11G; 11H;
12A; 51A; 7AP; 71K;
721; 725; 73C; 74A;
74U; 76J
Verkaufsbezeichnung: RENAULT 19
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X 53 G073 43 - 54 175/65R14-82 10B; 11B; 11G; 11H;
185/60R14-82 824 12A; 51A; 71K; 721;
65 - 81 175/65R14 51G 725; 73C; 74A; 74U;
81 185/60R14 51G; 824 76J
99 165/65R14 51G
Verkaufsbezeichnung: TWINGO, WIND
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N e2*2001/116*0359*.. 43 - 75 165/65R14 51G erhöhtes
Anzugsmoment
175/60R14 79 12A 125 Nm; Nur Twingo;
175/65R14 82 12A 10B; 11B; 11G; 11H;
185/60R14 82 12A 51A; 71K; 721; 725;
195/60R14 86 12A 73C; 74A; 74U; 740;
4B2
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0272-12-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49290
ANLAGE: 29 RENAULT Radtyp: TTD4
Hersteller: ALCAR WHEELS GmbH Stand: 12.02.2018
__________________________________________________________________________________________________________________
Seite: 4 von 6
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22D) Durch Nacharbeit der hinteren Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
4B2) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40 700 16 28R (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0272-12-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49290
ANLAGE: 29 RENAULT Radtyp: TTD4
Hersteller: ALCAR WHEELS GmbH Stand: 12.02.2018
__________________________________________________________________________________________________________________

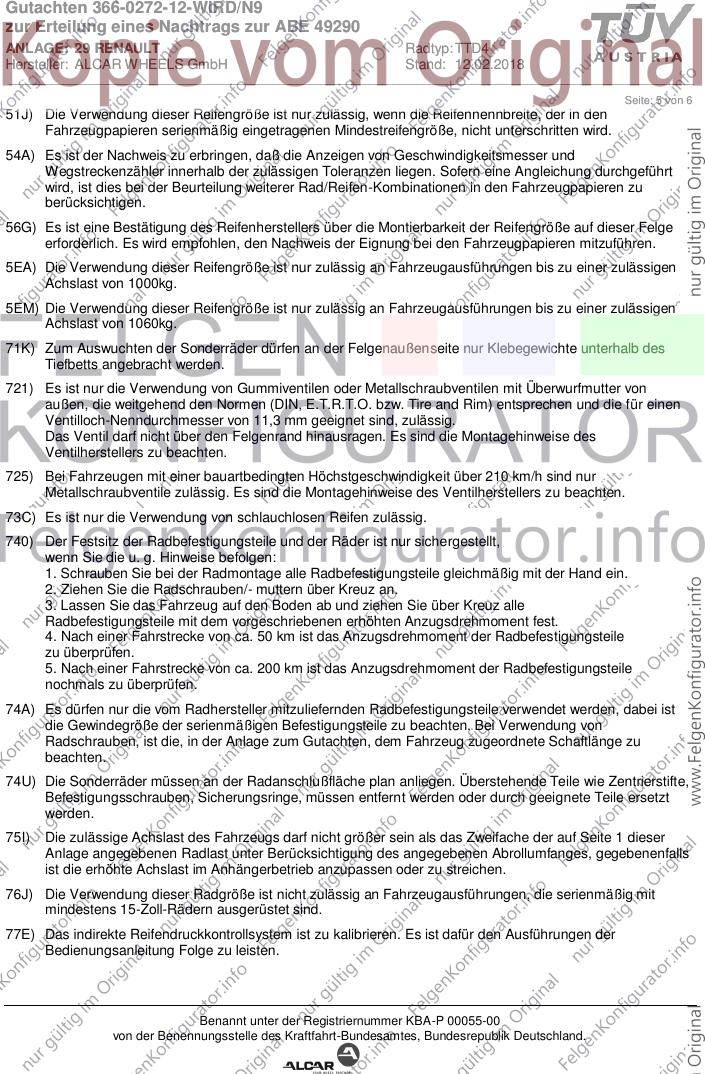

Seite: 5 von 6
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5EM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1060kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74U) Die Sonderräder müssen an der Radanschlußfläche plan anliegen. Überstehende Teile wie Zentrierstifte,
Befestigungsschrauben, Sicherungsringe, müssen entfernt werden oder durch geeignete Teile ersetzt
werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76J) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 15-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0272-12-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49290
ANLAGE: 29 RENAULT Radtyp: TTD4
Hersteller: ALCAR WHEELS GmbH Stand: 12.02.2018
__________________________________________________________________________________________________________________

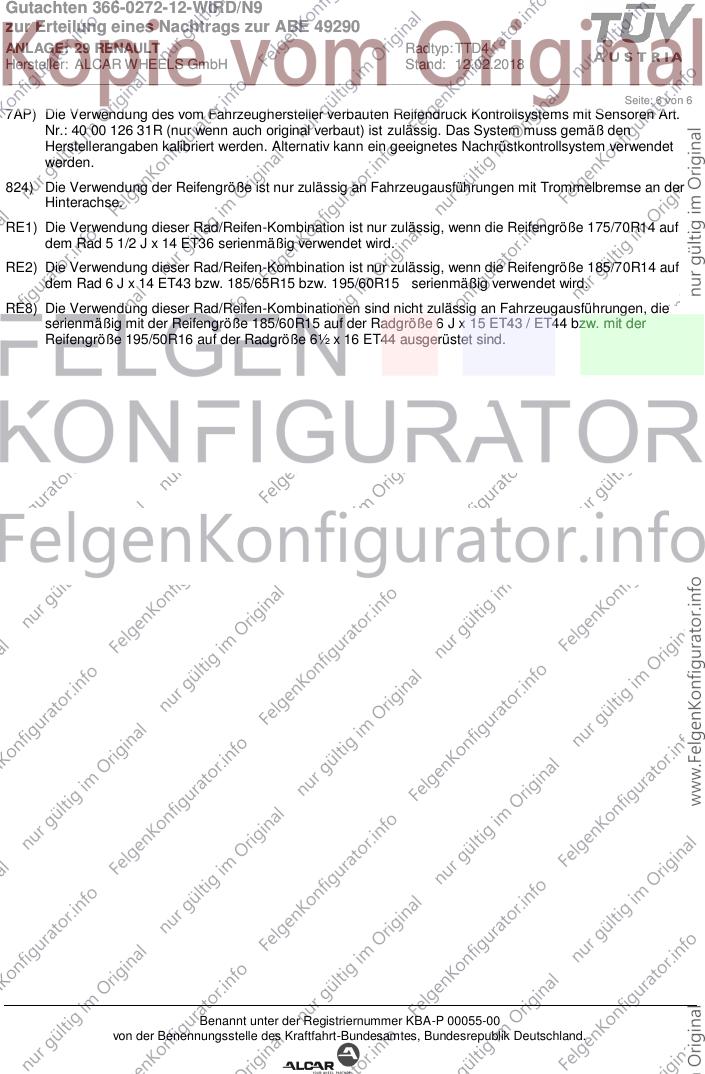

Seite: 6 von 6
7AP) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40 00 126 31R (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
824) Die Verwendung der Reifengröße ist nur zulässig an Fahrzeugausführungen mit Trommelbremse an der
Hinterachse.
RE1) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn die Reifengröße 175/70R14 auf
dem Rad 5 1/2 J x 14 ET36 serienmäßig verwendet wird.
RE2) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn die Reifengröße 185/70R14 auf
dem Rad 6 J x 14 ET43 bzw. 185/65R15 bzw. 195/60R15 serienmäßig verwendet wird.
RE8) Die Verwendung dieser Rad/Reifen-Kombinationen sind nicht zulässig an Fahrzeugausführungen, die
serienmäßig mit der Reifengröße 185/60R15 auf der Radgröße 6 J x 15 ET43 / ET44 bzw. mit der
Reifengröße 195/50R16 auf der Radgröße 6½ x 16 ET44 ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
