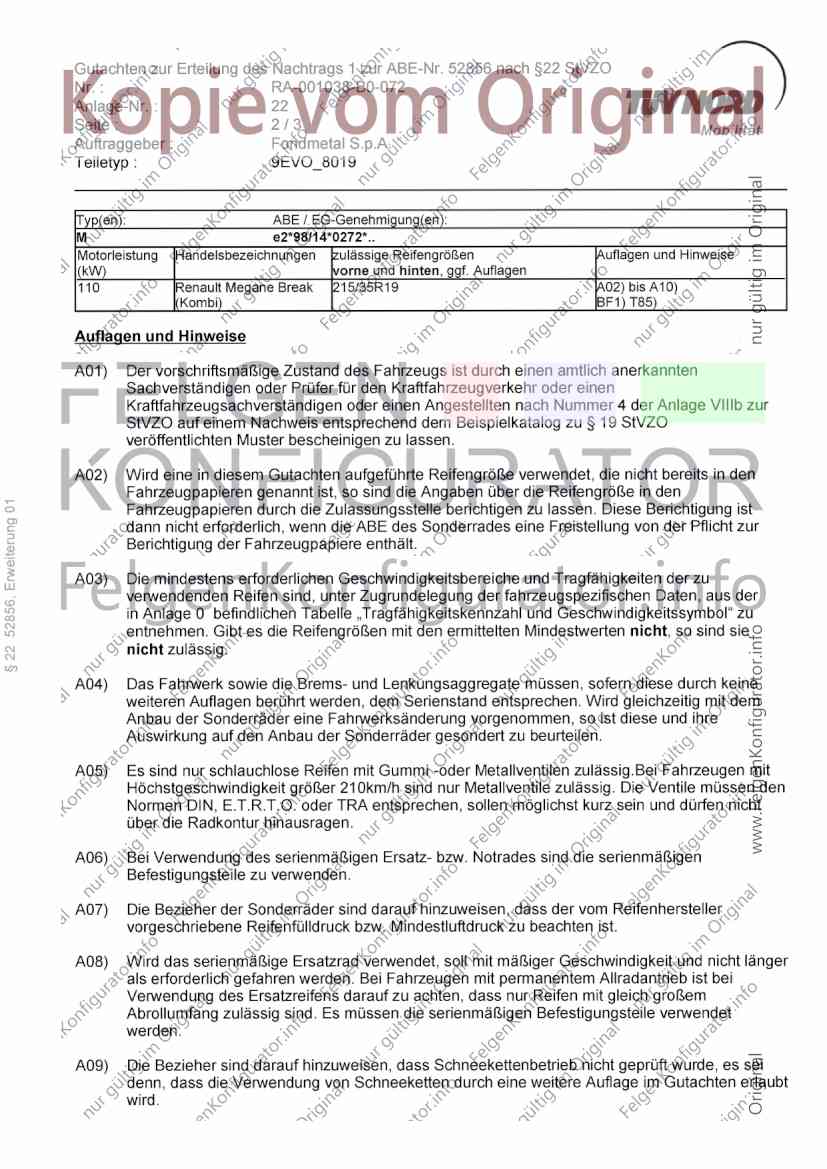

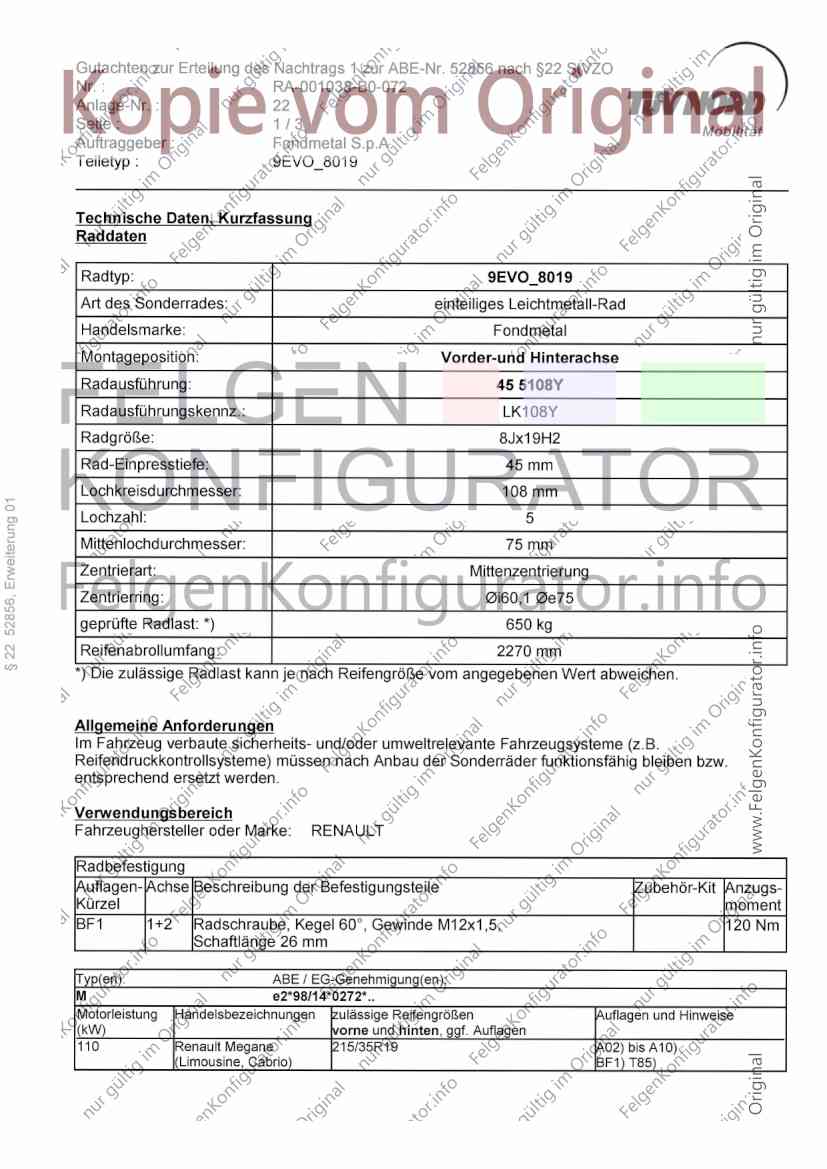

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 22 TUV NORD
Seite : 1/3
Mobilität
Auftraggeber: Fondmetal S.p.A.
Teiletyp : 9EVO_8019
Technische Daten, Kurzfassung
Raddaten
Radtyp: 9EVO_8019
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 45 5108Y
Radausführungskennz.: LK108Y
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 75 mm
Zentrierart: Mittenzentrierung
Zentrierring: @i60,1 Oe75
geprüfte Radlast: *) 650 kg
Reifenabrollumfang: 2270 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: RENAULT
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile ubehör-Kit |Anzugs-
Kürzel moment
BF1 1+2 |[Radschraube, Kegel 60°, Gewinde M12x1,5, 120 Nm
Schaftlänge 26 mm
[Typ(en): ABE/ EG-Genehmigung(en):
IM e2*98/14*0272*..
Motorleistung |Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Renault Megane 215/35R19 02) bis A10)
(Limousine, Cabrio) BF1) T85)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 22 TuV¥ NORD
Seite : 2/3 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
|Typ(en): ABE/ EG-Genehmigung(en):
IM e2*98/14*0272*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Renault Megane Break |215/35R19 02) bis A10)
(Kombi) BF1) T85)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu $ 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol* zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 22 TuV¥ NORD
Seite : 3/3 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 26 mm
Anzugsmoment: 120 Nm
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage AO3) ist jedoch generell zu beachten.
Die Anlage 22 mit den Seiten 1-3 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 9EVO_8019 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 03.09.2019
