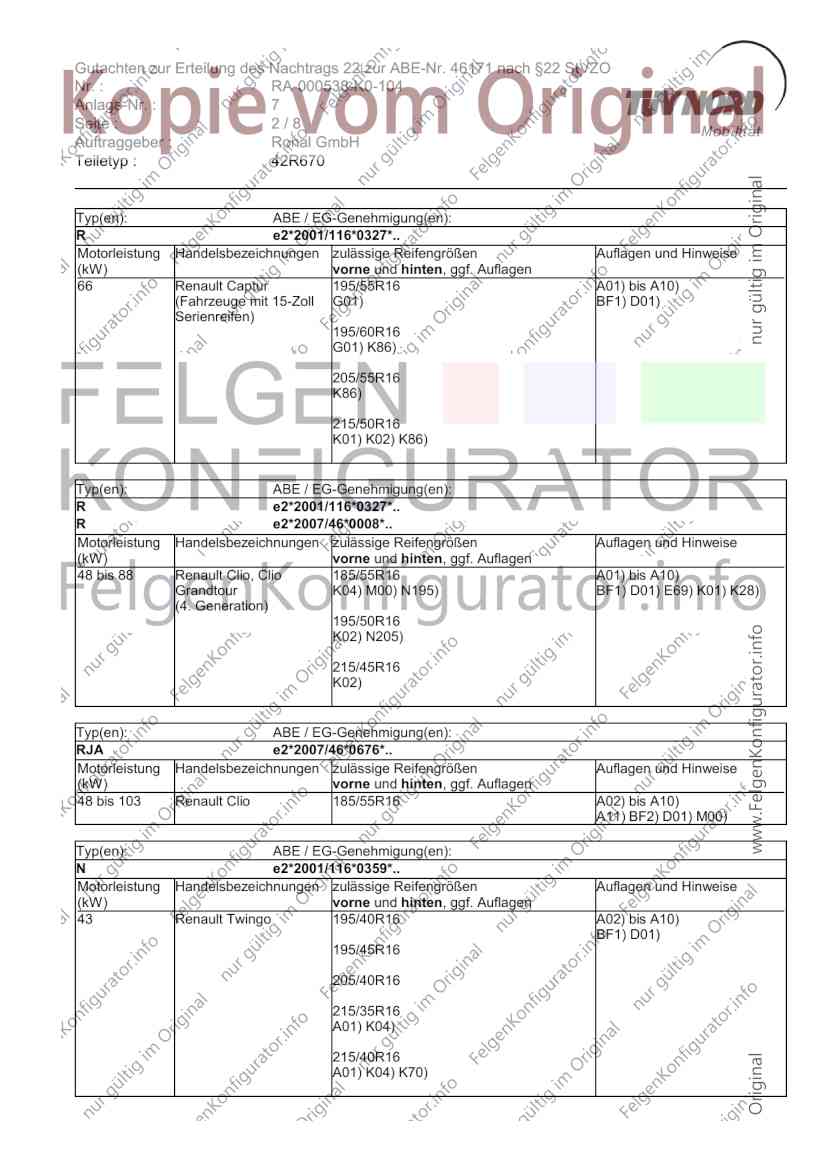

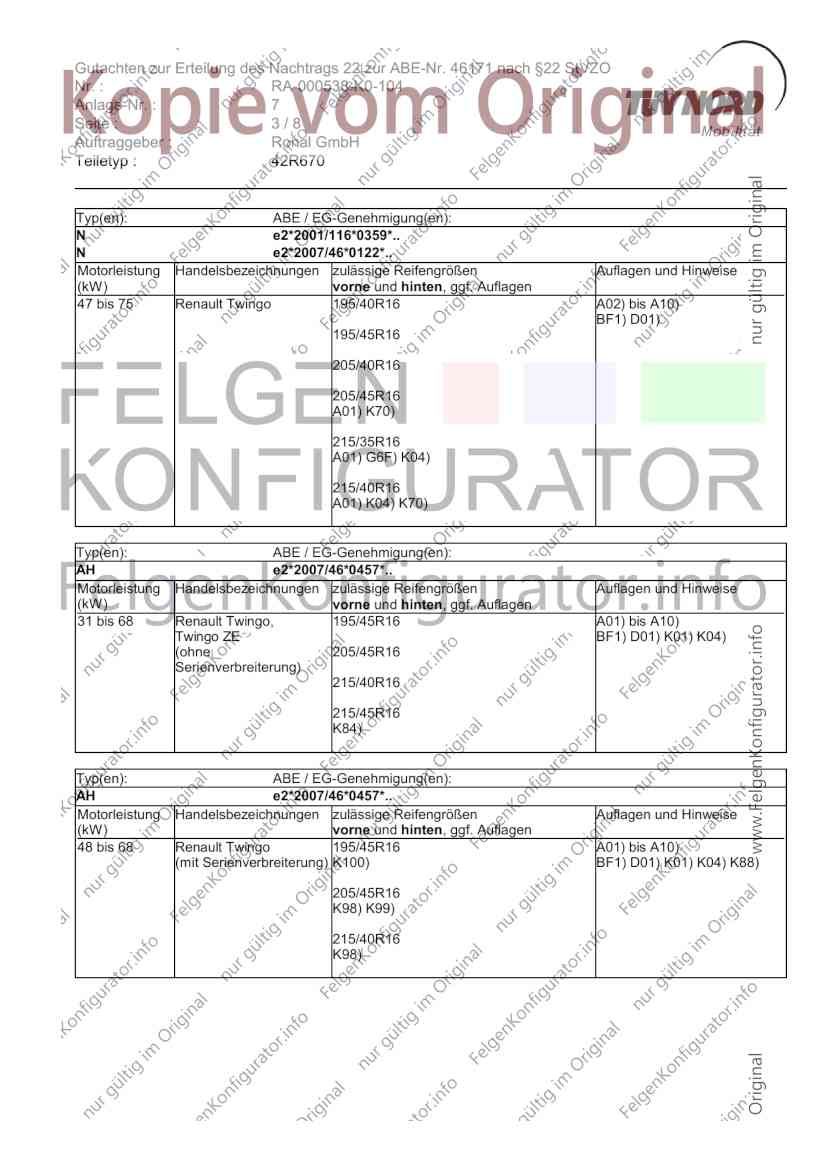

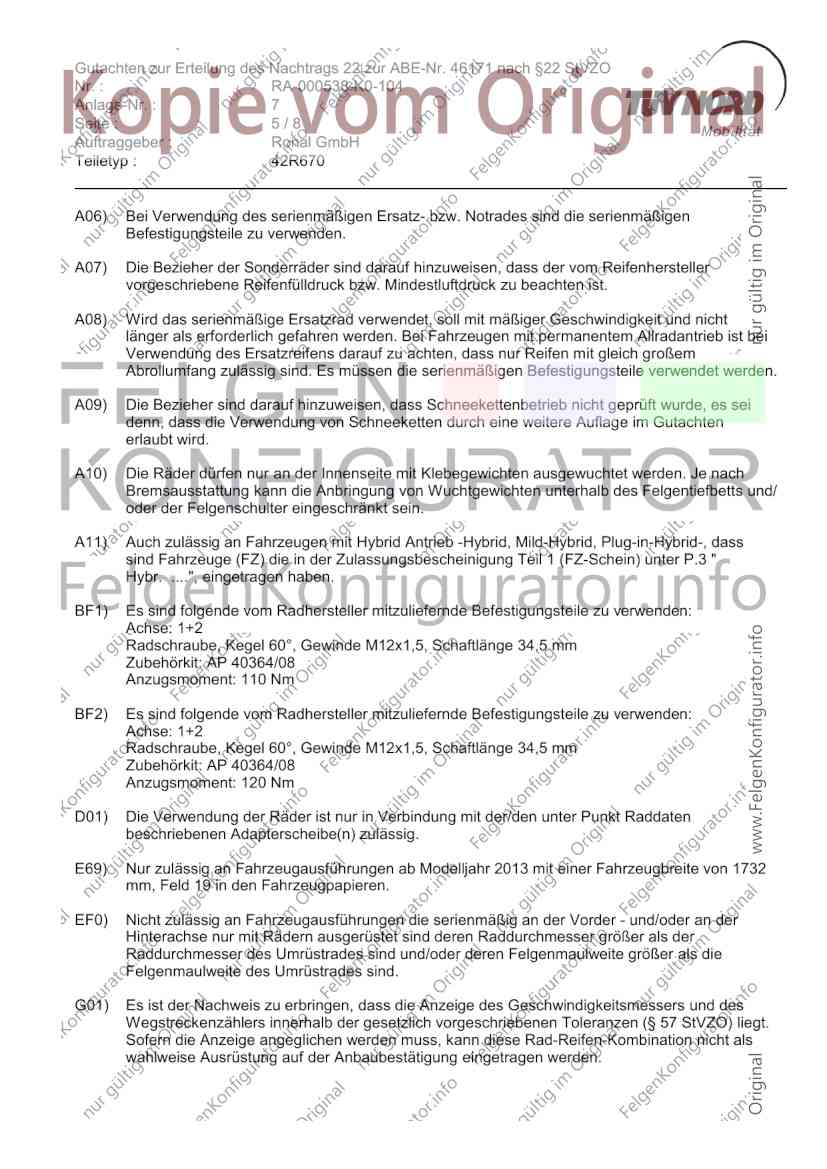

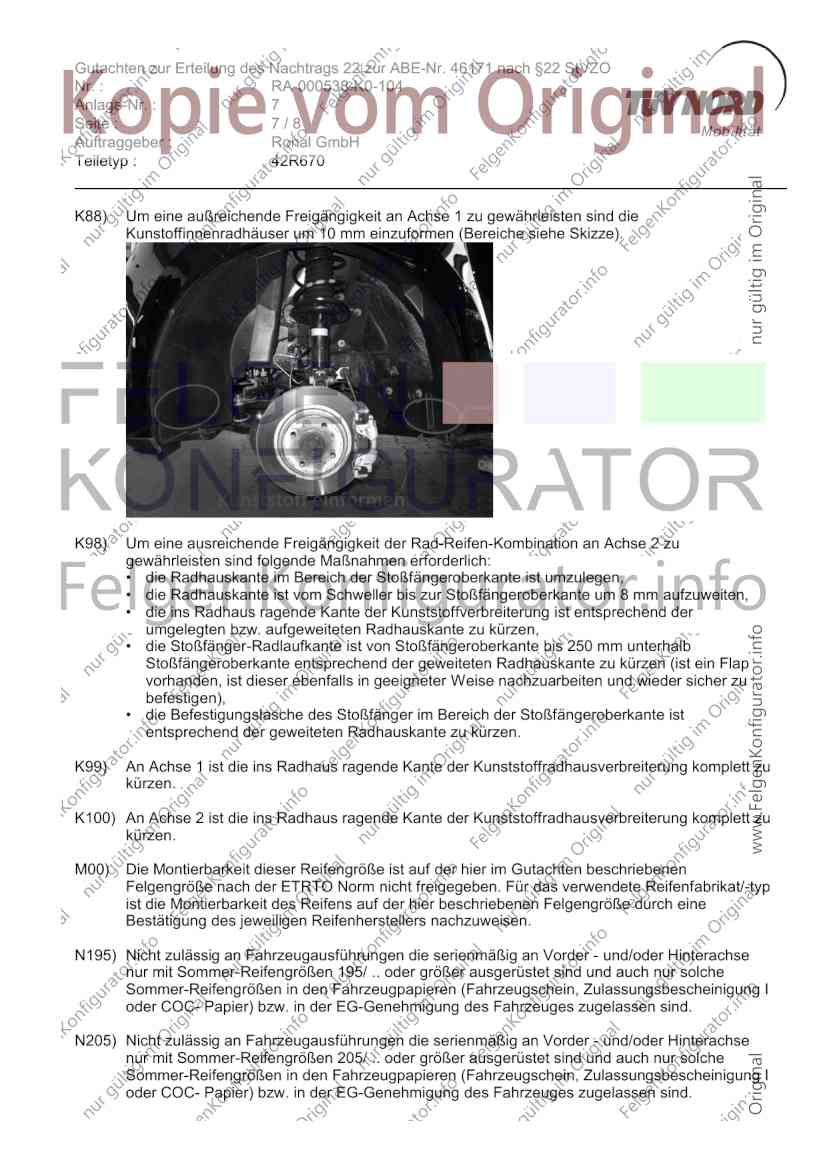

Gutachten zur Erteilung des Nachtrags 22 zur ABE-Nr. 46171 nach §22 StVZO
Nr. : RA-000538-K0-104
Anlage-Nr. : 7
Seite : 1/8
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Technische Daten, Kurzfassung
Raddaten
Radtyp: 42R670
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 42R6704.03
Radausführungskennz.: 42R6704.03
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 35 mm
Effektive Einpresstiefe 27 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
Adapterscheibe: Ø60.15 Ø68 d=8 003 0022 004
geprüfte Radlast: *) 615 kg
Reifenabrollumfang: 1990 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: RENAULT
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, AP 40364/08 110 Nm
Schaftlänge 34,5 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, AP 40364/08 120 Nm
Schaftlänge 34,5 mm
Gutachten zur Erteilung des Nachtrags 22 zur ABE-Nr. 46171 nach §22 StVZO
Nr. : RA-000538-K0-104
Anlage-Nr. : 7
Seite : 2/8
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ(en): ABE / EG-Genehmigung(en):
R e2*2001/116*0327*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 Renault Captur 195/55R16 A01) bis A10)
(Fahrzeuge mit 15-Zoll G01) BF1) D01)
Serienreifen)
195/60R16
G01) K86)
205/55R16
K86)
215/50R16
K01) K02) K86)
Typ(en): ABE / EG-Genehmigung(en):
R e2*2001/116*0327*..
R e2*2007/46*0008*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 88 Renault Clio, Clio 185/55R16 A01) bis A10)
Grandtour K04) M00) N195) BF1) D01) E69) K01) K28)
(4. Generation)
195/50R16
K02) N205)
215/45R16
K02)
Typ(en): ABE / EG-Genehmigung(en):
RJA e2*2007/46*0676*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 103 Renault Clio 185/55R16 A02) bis A10)
A11) BF2) D01) M00)
Typ(en): ABE / EG-Genehmigung(en):
N e2*2001/116*0359*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 Renault Twingo 195/40R16 A02) bis A10)
BF1) D01)
195/45R16
205/40R16
215/35R16
A01) K04)
215/40R16
A01) K04) K70)
Gutachten zur Erteilung des Nachtrags 22 zur ABE-Nr. 46171 nach §22 StVZO
Nr. : RA-000538-K0-104
Anlage-Nr. : 7
Seite : 3/8
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ(en): ABE / EG-Genehmigung(en):
N e2*2001/116*0359*..
N e2*2007/46*0122*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
47 bis 75 Renault Twingo 195/40R16 A02) bis A10)
BF1) D01)
195/45R16
205/40R16
205/45R16
A01) K70)
215/35R16
A01) G6F) K04)
215/40R16
A01) K04) K70)
Typ(en): ABE / EG-Genehmigung(en):
AH e2*2007/46*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
31 bis 68 Renault Twingo, 195/45R16 A01) bis A10)
Twingo ZE BF1) D01) K01) K04)
(ohne 205/45R16
Serienverbreiterung)
215/40R16
215/45R16
K84)
Typ(en): ABE / EG-Genehmigung(en):
AH e2*2007/46*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 68 Renault Twingo 195/45R16 A01) bis A10)
(mit Serienverbreiterung) K100) BF1) D01) K01) K04) K88)
205/45R16
K98) K99)
215/40R16
K98)
Gutachten zur Erteilung des Nachtrags 22 zur ABE-Nr. 46171 nach §22 StVZO
Nr. : RA-000538-K0-104
Anlage-Nr. : 7
Seite : 4/8
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ(en): ABE / EG-Genehmigung(en):
AH e2*2007/46*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 Renault Twingo GT 195/45R16 A01) bis A10)
K100) BF1) D01) EF0) K01) K04)
K88)
205/45R16
K98) K99)
215/40R16
K98)
Typ(en): ABE / EG-Genehmigung(en):
AG e2*2007/46*0251*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 53 Renault Zoe 185/55R16 A01) bis A10)
(bis EG- M00) N195) T87) BF1) D01) EF0) K01) K04)
Genehmigungs-Nr.
e2*2007/46*0251*15) 195/50R16
215/45R16
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
Gutachten zur Erteilung des Nachtrags 22 zur ABE-Nr. 46171 nach §22 StVZO
Nr. : RA-000538-K0-104
Anlage-Nr. : 7
Seite : 5/8
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 34,5 mm
Zubehörkit: AP 40364/08
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 34,5 mm
Zubehörkit: AP 40364/08
Anzugsmoment: 120 Nm
D01) Die Verwendung der Räder ist nur in Verbindung mit der/den unter Punkt Raddaten
beschriebenen Adapterscheibe(n) zulässig.
E69) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2013 mit einer Fahrzeugbreite von 1732
mm, Feld 19 in den Fahrzeugpapieren.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
Gutachten zur Erteilung des Nachtrags 22 zur ABE-Nr. 46171 nach §22 StVZO
Nr. : RA-000538-K0-104
Anlage-Nr. : 7
Seite : 6/8
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
G6F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 165/65R14 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K70) An Achse 2 ist im Bereich der Stoßfängeroberkante die Befestigungslasche und die ins
Radhaus ragende Kante des Stoßfängers zu kürzen.
K84) An Achse 2 ist die Radhauskante im Bereich vom Schweller bis zur Radmitte um 10 mm nach
außen aufzuweiten.
K86) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2, sind folgende Maßnahmen
erforderlich:
• die Kunststoffradhauskante ist im Bereich von ca. 100 mm oberhalb des Schwellers bis
Oberkante Stoßfänger um 8 mm zu kürzen,
• die Blechradhauskante ist im selben Bereich um 10 mm aufzuweiten.
Gutachten zur Erteilung des Nachtrags 22 zur ABE-Nr. 46171 nach §22 StVZO
Nr. : RA-000538-K0-104
Anlage-Nr. : 7
Seite : 7/8
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
K88) Um eine außreichende Freigängigkeit an Achse 1 zu gewährleisten sind die
Kunstoffinnenradhäuser um 10 mm einzuformen (Bereiche siehe Skizze).
K98) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Radhauskante im Bereich der Stoßfängeroberkante ist umzulegen,
• die Radhauskante ist vom Schweller bis zur Stoßfängeroberkante um 8 mm aufzuweiten,
• die ins Radhaus ragende Kante der Kunststoffverbreiterung ist entsprechend der
umgelegten bzw. aufgeweiteten Radhauskante zu kürzen,
• die Stoßfänger-Radlaufkante ist von Stoßfängeroberkante bis 250 mm unterhalb
Stoßfängeroberkante entsprechend der geweiteten Radhauskante zu kürzen (ist ein Flap
vorhanden, ist dieser ebenfalls in geeigneter Weise nachzuarbeiten und wieder sicher zu
befestigen),
• die Befestigungslasche des Stoßfänger im Bereich der Stoßfängeroberkante ist
entsprechend der geweiteten Radhauskante zu kürzen.
K99) An Achse 1 ist die ins Radhaus ragende Kante der Kunststoffradhausverbreiterung komplett zu
kürzen.
K100) An Achse 2 ist die ins Radhaus ragende Kante der Kunststoffradhausverbreiterung komplett zu
kürzen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ
ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung des Nachtrags 22 zur ABE-Nr. 46171 nach §22 StVZO
Nr. : RA-000538-K0-104
Anlage-Nr. : 7
Seite : 8/8
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
T87) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1090 kg bei LI 87 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 545 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 7 mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
42R670 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 05.05.2022
