Gutachten 366-0074-10-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 48186
ANLAGE: 87 RENAULT Radtyp: AVAP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________
Seite: 1 von 6

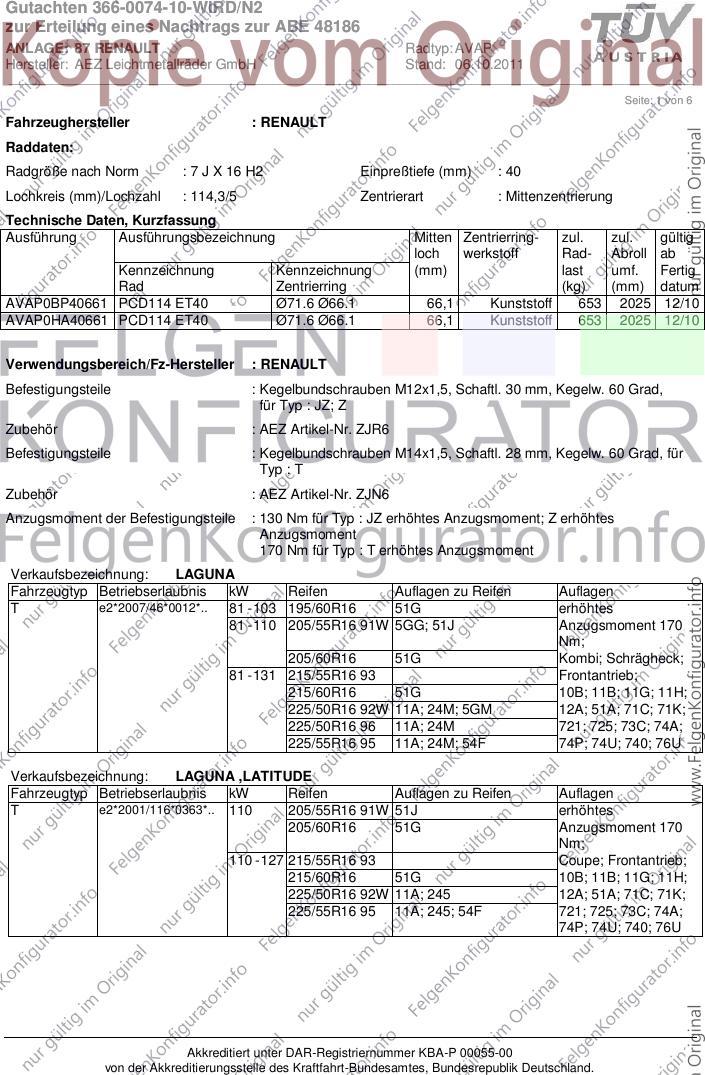

Fahrzeughersteller : RENAULT
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
AVAP0BP40661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 653 2025 12/10
AVAP0HA40661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 653 2025 12/10
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : JZ; Z
Zubehör : AEZ Artikel-Nr. ZJR6
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : T
Zubehör : AEZ Artikel-Nr. ZJN6
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : JZ erhöhtes Anzugsmoment; Z erhöhtes
Anzugsmoment
170 Nm für Typ : T erhöhtes Anzugsmoment
Verkaufsbezeichnung: LAGUNA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2007/46*0012*.. 81 - 103 195/60R16 51G erhöhtes
81 - 110 205/55R16 91W 5GG; 51J Anzugsmoment 170
Nm;
205/60R16 51G Kombi; Schrägheck;
81 - 131 215/55R16 93 Frontantrieb;
215/60R16 51G 10B; 11B; 11G; 11H;
225/50R16 92W 11A; 24M; 5GM 12A; 51A; 71C; 71K;
225/50R16 96 11A; 24M 721; 725; 73C; 74A;
225/55R16 95 11A; 24M; 54F 74P; 74U; 740; 76U
Verkaufsbezeichnung: LAGUNA ,LATITUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2001/116*0363*.. 110 205/55R16 91W 51J erhöhtes
205/60R16 51G Anzugsmoment 170
Nm;
110 - 127 215/55R16 93 Coupe; Frontantrieb;
215/60R16 51G 10B; 11B; 11G; 11H;
225/50R16 92W 11A; 245 12A; 51A; 71C; 71K;
225/55R16 95 11A; 245; 54F 721; 725; 73C; 74A;
74P; 74U; 740; 76U
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0074-10-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 48186
ANLAGE: 87 RENAULT Radtyp: AVAP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________
Seite: 2 von 6

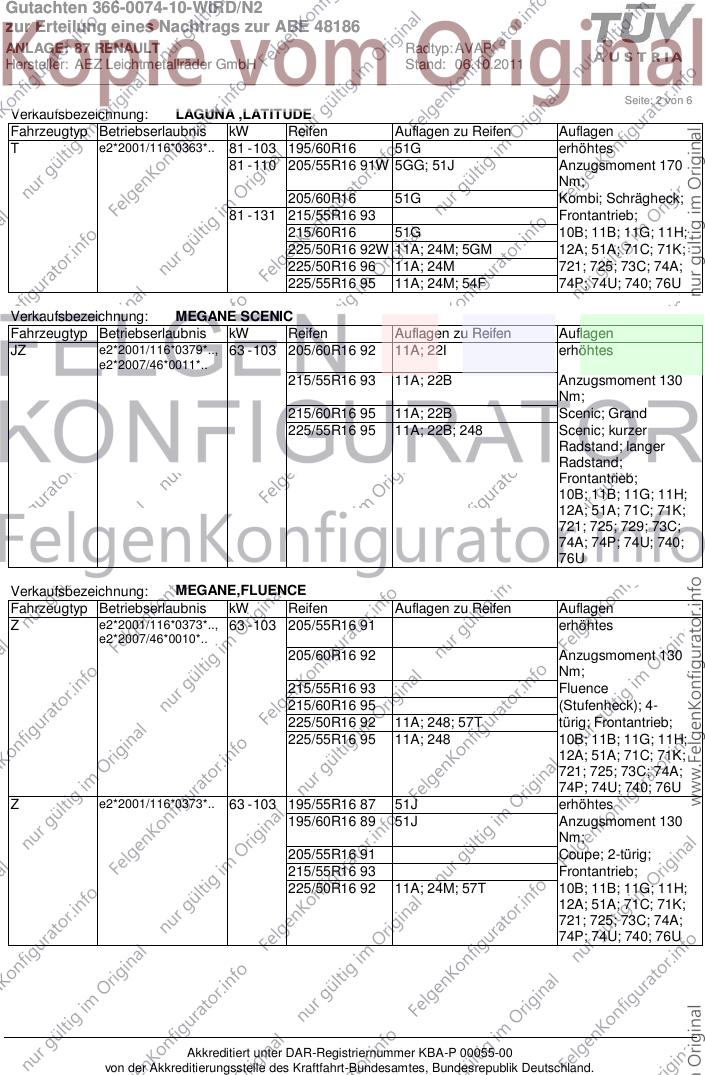

Verkaufsbezeichnung: LAGUNA ,LATITUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2001/116*0363*.. 81 - 103 195/60R16 51G erhöhtes
81 - 110 205/55R16 91W 5GG; 51J Anzugsmoment 170
Nm;
205/60R16 51G Kombi; Schrägheck;
81 - 131 215/55R16 93 Frontantrieb;
215/60R16 51G 10B; 11B; 11G; 11H;
225/50R16 92W 11A; 24M; 5GM 12A; 51A; 71C; 71K;
225/50R16 96 11A; 24M 721; 725; 73C; 74A;
225/55R16 95 11A; 24M; 54F 74P; 74U; 740; 76U
Verkaufsbezeichnung: MEGANE SCENIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JZ e2*2001/116*0379*.., 63 - 103 205/60R16 92 11A; 22I erhöhtes
e2*2007/46*0011*..
215/55R16 93 11A; 22B Anzugsmoment 130
Nm;
215/60R16 95 11A; 22B Scenic; Grand
225/55R16 95 11A; 22B; 248 Scenic; kurzer
Radstand; langer
Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 74U; 740;
76U
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.., 63 - 103 205/55R16 91 erhöhtes
e2*2007/46*0010*..
205/60R16 92 Anzugsmoment 130
Nm;
215/55R16 93 Fluence
215/60R16 95 (Stufenheck); 4-
225/50R16 92 11A; 248; 57T türig; Frontantrieb;
225/55R16 95 11A; 248 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 74U; 740; 76U
Z e2*2001/116*0373*.. 63 - 103 195/55R16 87 51J erhöhtes
195/60R16 89 51J Anzugsmoment 130
Nm;
205/55R16 91 Coupe; 2-türig;
215/55R16 93 Frontantrieb;
225/50R16 92 11A; 24M; 57T 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 74U; 740; 76U
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0074-10-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 48186
ANLAGE: 87 RENAULT Radtyp: AVAP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.. 78 - 103 205/50R16 91 erhöhtes
205/55R16 91 Anzugsmoment 130
Nm;
215/55R16 93 Cabrio;
225/45R16 89 Frontantrieb;
225/50R16 92 57T 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 74U; 740;
76U
Z e2*2001/116*0373*.., 63 - 103 195/55R16 87 51J erhöhtes
e2*2007/46*0010*..
195/60R16 89 51J Anzugsmoment 130
Nm;
205/55R16 91 11A; 22M Kombi; Frontantrieb;
215/55R16 93 11A; 22M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22M; 248; 57T 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 74U; 740; 76U
Z e2*2001/116*0373*.., 63 - 103 195/55R16 87 51J erhöhtes
e2*2007/46*0010*..
195/60R16 89 51J Anzugsmoment 130
Nm;
205/55R16 91 Schrägheck; 4-türig;
215/55R16 93 Frontantrieb;
225/50R16 92 11A; 24M; 57T 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 74U; 740; 76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0074-10-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 48186
ANLAGE: 87 RENAULT Radtyp: AVAP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________
Seite: 4 von 6
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22M) Durch Kürzen und komplettes Umbiegen der Befestigungslasche der Heckschürzenbefestigung ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0074-10-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 48186
ANLAGE: 87 RENAULT Radtyp: AVAP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________
Seite: 5 von 6

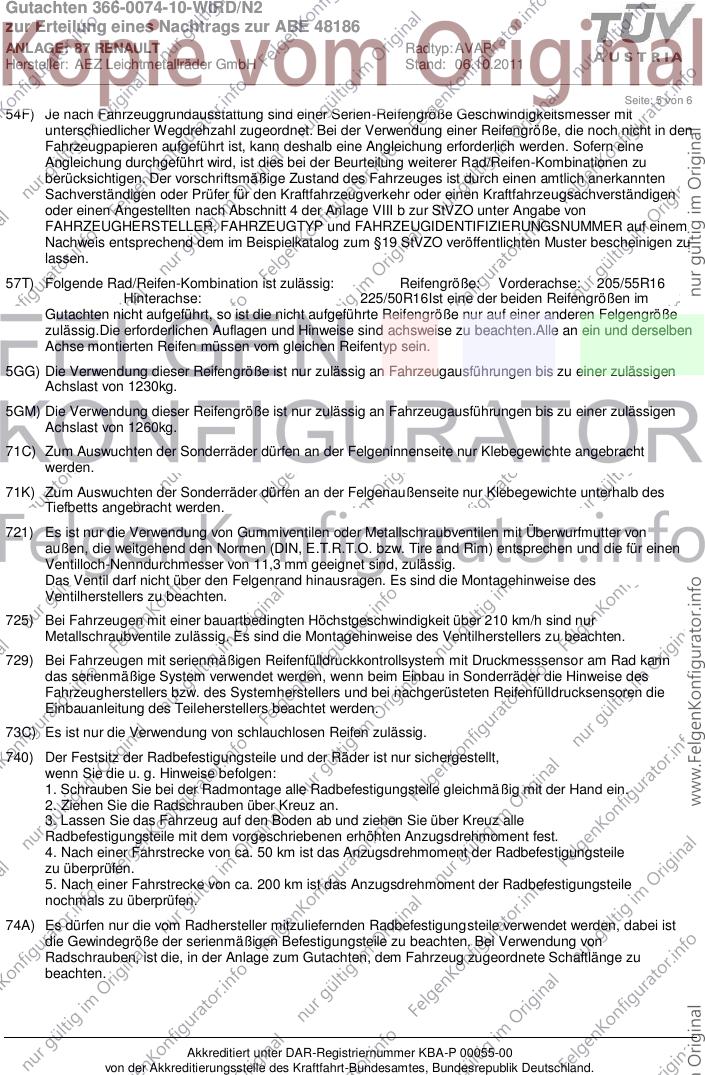

54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden. Sofern eine
Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen zu
berücksichtigen. Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
57T) Folgende Rad/Reifen-Kombination ist zulässig: Reifengröße: Vorderachse: 205/55R16
Hinterachse: 225/50R16Ist eine der beiden Reifengrößen im
Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße nur auf einer anderen Felgengröße
zulässig.Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.Alle an ein und derselben
Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0074-10-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 48186
ANLAGE: 87 RENAULT Radtyp: AVAP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 06.10.2011
__________________________________________________________________________________________________________________
Seite: 6 von 6

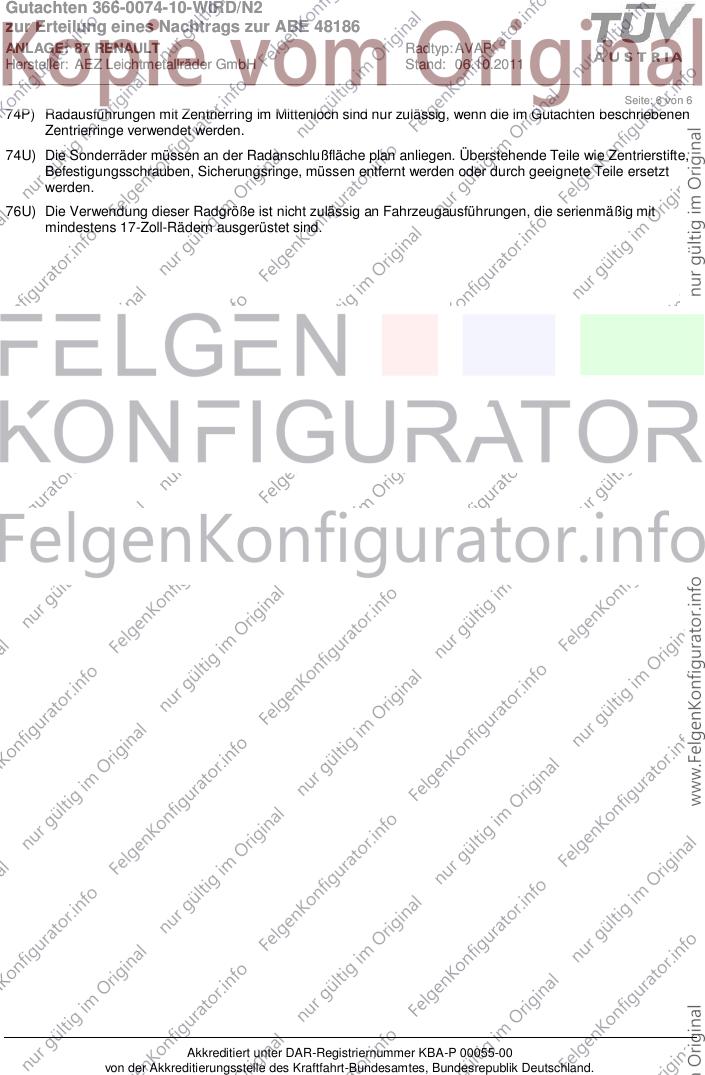

74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
74U) Die Sonderräder müssen an der Radanschlußfläche plan anliegen. Überstehende Teile wie Zentrierstifte,
Befestigungsschrauben, Sicherungsringe, müssen entfernt werden oder durch geeignete Teile ersetzt
werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
