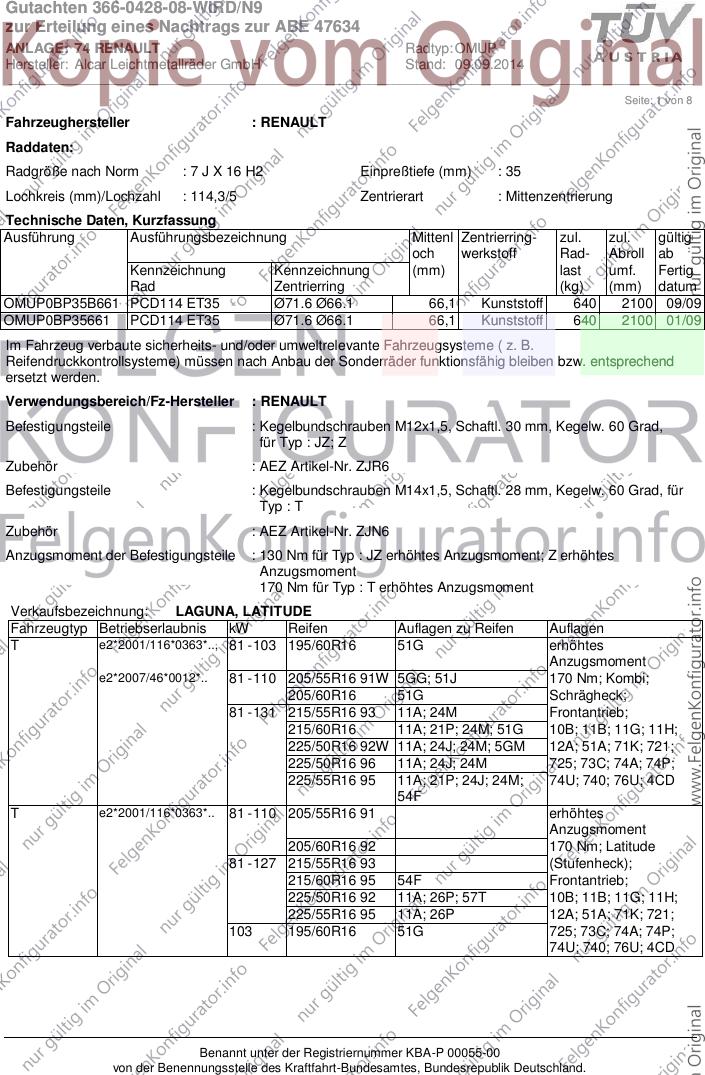

Gutachten 366-0428-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 74 RENAULT Radtyp: OMUP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________
Seite: 1 von 8
Fahrzeughersteller : RENAULT
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OMUP0BP35B661 PCD114 ET35 Ø71.6 Ø66.1 66,1 Kunststoff 640 2100 09/09
OMUP0BP35661 PCD114 ET35 Ø71.6 Ø66.1 66,1 Kunststoff 640 2100 01/09
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : JZ; Z
Zubehör : AEZ Artikel-Nr. ZJR6
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : T
Zubehör : AEZ Artikel-Nr. ZJN6
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : JZ erhöhtes Anzugsmoment; Z erhöhtes
Anzugsmoment
170 Nm für Typ : T erhöhtes Anzugsmoment
Verkaufsbezeichnung: LAGUNA, LATITUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2001/116*0363*.., 81 - 103 195/60R16 51G erhöhtes
Anzugsmoment
e2*2007/46*0012*.. 81 - 110 205/55R16 91W 5GG; 51J 170 Nm; Kombi;
205/60R16 51G Schrägheck;
81 - 131 215/55R16 93 11A; 24M Frontantrieb;
215/60R16 11A; 21P; 24M; 51G 10B; 11B; 11G; 11H;
225/50R16 92W 11A; 24J; 24M; 5GM 12A; 51A; 71K; 721;
225/50R16 96 11A; 24J; 24M 725; 73C; 74A; 74P;
225/55R16 95 11A; 21P; 24J; 24M; 74U; 740; 76U; 4CD
54F
T e2*2001/116*0363*.. 81 - 110 205/55R16 91 erhöhtes
Anzugsmoment
205/60R16 92 170 Nm; Latitude
81 - 127 215/55R16 93 (Stufenheck);
215/60R16 95 54F Frontantrieb;
225/50R16 92 11A; 26P; 57T 10B; 11B; 11G; 11H;
225/55R16 95 11A; 26P 12A; 51A; 71K; 721;
103 195/60R16 51G 725; 73C; 74A; 74P;
74U; 740; 76U; 4CD
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 74 RENAULT Radtyp: OMUP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________
Seite: 2 von 8
Verkaufsbezeichnung: LAGUNA, LATITUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2001/116*0363*.. 110 205/55R16 91W 51J erhöhtes
Anzugsmoment
205/60R16 51G 170 Nm; Coupe;
110 - 127 215/55R16 93 11A; 245; 248 Frontantrieb;
215/60R16 11A; 245; 248; 51G 10B; 11B; 11G; 11H;
225/50R16 92W 11A; 24J; 248 12A; 51A; 71K; 721;
225/55R16 95 11A; 24J; 248; 54F 725; 73C; 74A; 74P;
74U; 740; 76U; 4CD
Verkaufsbezeichnung: MEGANE SCENIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JZ e2*2001/116*0379*.. 81 - 97 205/60R16 11A; 27B; 51G erhöhtes
Anzugsmoment
215/55R16 93 11A; 248; 27B 130 Nm; Frontantrieb;
215/60R16 11A; 248; 27B; 51G J-Cross; X-Mod;
225/55R16 95 11A; 248; 26P; 27B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74P; 74U;
740; 76U; 4CD
JZ e2*2001/116*0379*.., 63 - 103 205/60R16 92 11A; 22B erhöhtes
Anzugsmoment
e2*2007/46*0011*.. 215/55R16 93 11A; 22B; 248 130 Nm; Scenic; Grand
215/60R16 95 11A; 22B; 248 Scenic; kurzer
225/55R16 95 11A; 21P; 22B; 248 Radstand; langer
Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
74U; 740; 76U; 4CD
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.. 63 - 103 195/55R16 87 51J erhöhtes
Anzugsmoment
195/60R16 89 51J 130 Nm; Coupe; 2-
205/55R16 91 türig; Frontantrieb;
215/55R16 93 11A; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 24M; 57T 12A; 51A; 71K; 721;
235/50R16 95 11A; 22H; 24D; 24J 725; 73C; 74A; 74P;
74U; 740; 76U; 4CD
Z e2*2001/116*0373*.., 63 - 103 195/55R16 87 51J erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 195/60R16 89 51J 130 Nm; Schrägheck; 4-
205/55R16 91 türig; Frontantrieb;
215/55R16 93 11A; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 24M; 57T 12A; 51A; 71K; 721;
235/50R16 95 11A; 22H; 24D; 24J 725; 73C; 74A; 74P;
74U; 740; 76U; 4CD
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 74 RENAULT Radtyp: OMUP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________
Seite: 3 von 8
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.., 63 - 103 205/55R16 91 11A; 248 erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 205/60R16 92 11A; 248 130 Nm; Fluence
215/55R16 93 11A; 22H; 248 (Stufenheck); 4-türig;
215/60R16 95 11A; 22H; 248 Frontantrieb;
225/50R16 92 11A; 22H; 248; 57T 10B; 11B; 11G; 11H;
225/55R16 95 11A; 22H; 248 12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
74U; 740; 76U; 4CD
Z e2*2001/116*0373*.. 78 - 103 205/50R16 91 erhöhtes
Anzugsmoment
205/55R16 91 130 Nm; Cabrio;
215/55R16 93 11A; 245; 248 Frontantrieb;
225/45R16 89 10B; 11B; 11G; 11H;
225/50R16 92 11A; 245; 248; 57T 12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
74U; 740; 76U; 4CD
Z e2*2001/116*0373*.., 63 - 103 195/55R16 87 11A; 22M; 51J erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 195/60R16 89 11A; 22M; 51J 130 Nm; Kombi;
205/55R16 91 11A; 22M Frontantrieb;
215/55R16 93 11A; 22L; 248 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22H; 22L; 245; 12A; 51A; 71K; 721;
248; 57T 725; 73C; 74A; 74P;
235/50R16 95 11A; 21P; 22H; 22L; 74U; 740; 76U; 4CD
24J; 244
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 74 RENAULT Radtyp: OMUP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________
Seite: 4 von 8
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 74 RENAULT Radtyp: OMUP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________
Seite: 5 von 8
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4CD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40 70 004 35 R (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 74 RENAULT Radtyp: OMUP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________

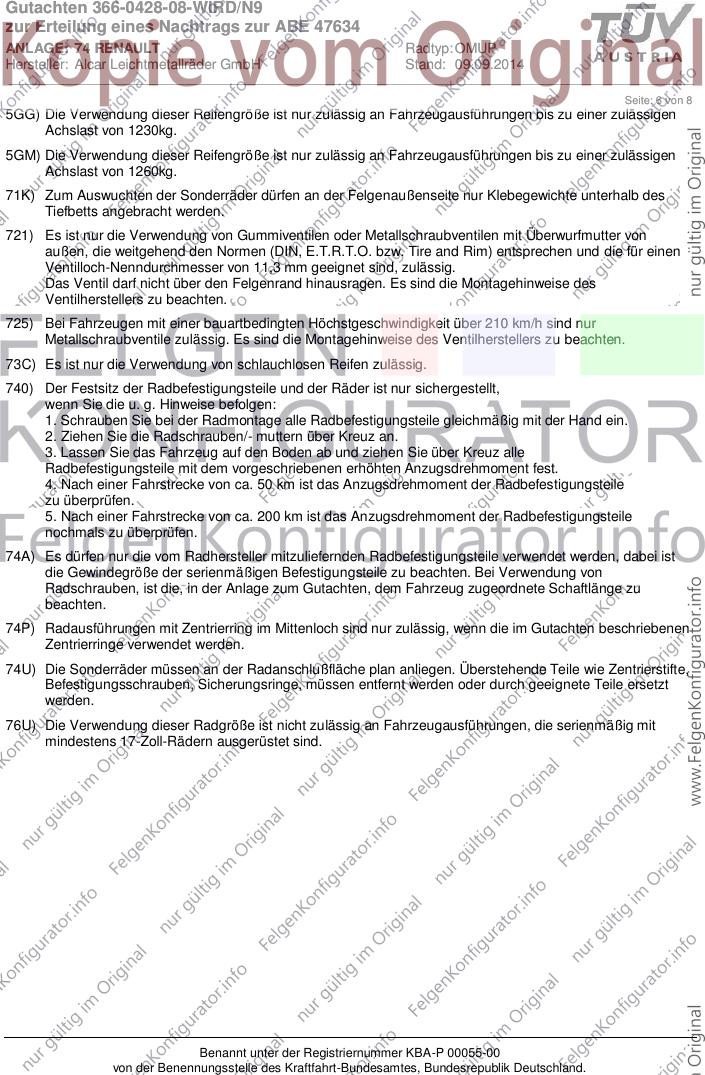

Seite: 6 von 8
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
74U) Die Sonderräder müssen an der Radanschlußfläche plan anliegen. Überstehende Teile wie Zentrierstifte,
Befestigungsschrauben, Sicherungsringe, müssen entfernt werden oder durch geeignete Teile ersetzt
werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 74 RENAULT Radtyp: OMUP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________

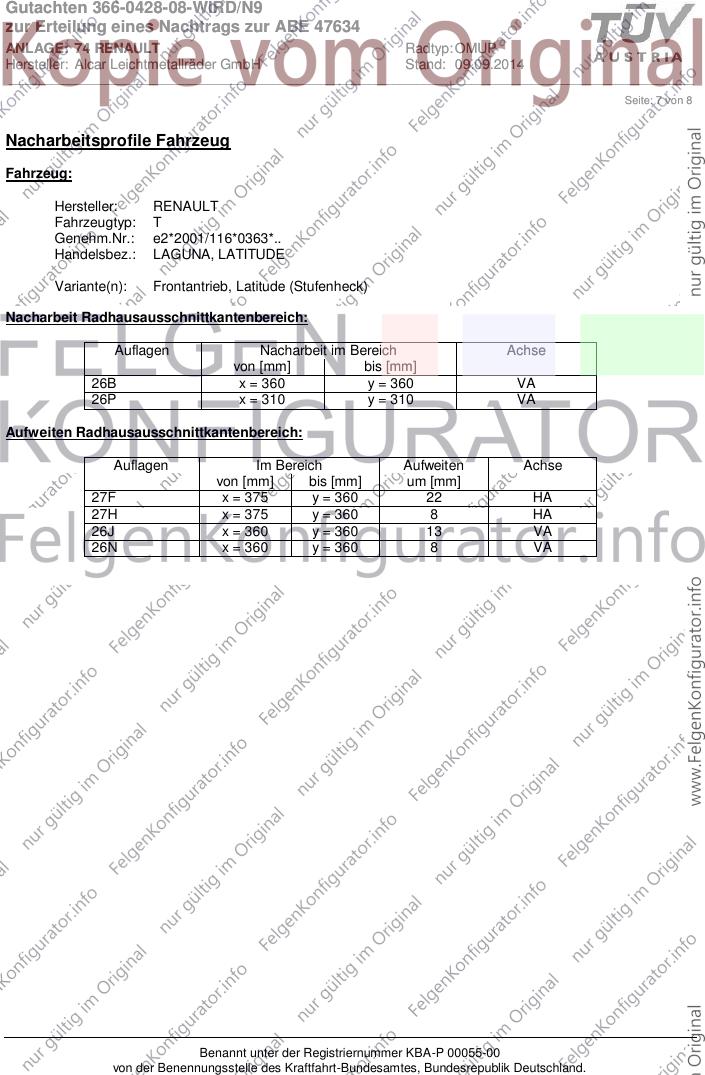

Seite: 7 von 8
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: T
Genehm.Nr.: e2*2001/116*0363*..
Handelsbez.: LAGUNA, LATITUDE
Variante(n): Frontantrieb, Latitude (Stufenheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 360 VA
26P x = 310 y = 310 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 375 y = 360 22 HA
27H x = 375 y = 360 8 HA
26J x = 360 y = 360 13 VA
26N x = 360 y = 360 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 74 RENAULT Radtyp: OMUP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________
Seite: 8 von 8
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: JZ
Genehm.Nr.: e2*2001/116*0379*..
Handelsbez.: MEGANE SCENIC
Variante(n): J-Cross, X-Mod
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 350 y = 325 HA
27B x = 400 y = 375 HA
26P x = 300 y = 335 VA
26B x = 350 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 400 y = 375 10 HA
26N x = 350 y = 385 10 VA
26J x = 350 y = 385 10 VA
27H x = 400 y = 375 10 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
