Gutachten 366-0006-13-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 44 RENAULT Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.09.2016
__________________________________________________________________________________________________________________
Seite: 1 von 12
Fahrzeughersteller : RENAULT
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTEG0SA30661 PCD114,3 ET30 Ø71.6 Ø66.1 66,1 Kunststoff 945 2327 03/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : Y
Zubehör : AEZ Artikel-Nr. ZJN4
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : JZ; RFB; RFD; RFE; Z
Zubehör : AEZ Artikel-Nr. ZJR6
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : RFC; T
Zubehör : AEZ Artikel-Nr. ZJN6
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : RFC
108 Nm für Typ : Y
110 Nm für Typ : RFE
130 Nm für Typ : JZ erhöhtes Anzugsmoment; RFB; RFD; Z erhöhtes
Anzugsmoment
155 Nm für Typ : T erhöhtes Anzugsmoment
170 Nm für Typ : T erhöhtes Anzugsmoment
Verkaufsbezeichnung: ESPACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RFC e2*2007/46*0470*.. 96 - 147 235/60R18 103 11A; 245 Frontantrieb;
245/55R18 103 11A; 245 10B; 11B; 11G; 11H;
12A; 51A; 7MN; 71C;
71K; 721; 725; 73C;
74A; 74P; 74U; 76O
Verkaufsbezeichnung: KADJAR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RFE e2*2007/46*0475*.. 81 - 96 225/50R18 95 11A; 24J; 248 Allradantrieb;
235/45R18 94 11A; 245; 248 Frontantrieb;
245/45R18 96 11A; 24J; 248 10B; 11B; 11G; 11H;
12A; 51A; 7MN; 71C;
71K; 721; 725; 73C;
74A; 74P; 74U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 44 RENAULT Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.09.2016
__________________________________________________________________________________________________________________
Seite: 2 von 12
Verkaufsbezeichnung: KOLEOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Y e11*2001/116*0261*.. 110 - 127 225/55R18 98 11A; 24M Allradantrieb;
235/50R18 97 11A; 24D; 24J 10B; 11B; 11G; 11H;
245/50R18 100 11A; 24D; 24J 12A; 51A; 71C; 71K;
255/45R18 99 11A; 24D; 24J 721; 725; 73C; 74A;
74P; 74U; 4AI; 4HB
Verkaufsbezeichnung: LAGUNA, LATITUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2001/116*0363*.., 81 - 131 225/40R18 92W 11A; 21P; 22H; 22M; erhöhtes
e2*2007/46*0012*.. 24J; 24M; 5GM Anzugsmoment
155 Nm; Kombi;
235/40R18 91W 11A; 21P; 22H; 22M; Schrägheck;
24D; 24J; 5GG Frontantrieb; nicht
81 - 150 245/40R18 93 11A; 21B; 22H; 22M; Allradlenkung;
24C; 24D; 54F 10B; 11B; 11G; 11H;
81 - 175 225/40R18 92Y 11A; 21P; 22H; 22M; 12A; 51A; 71C; 71K;
24J; 24M; 5GM 721; 725; 73C; 74A;
225/45R18 11A; 21P; 22H; 22M; 74P; 74U; 740; 4CD
24J; 24M; 51G
235/40R18 95 11A; 21P; 22H; 22M;
24D; 24J
245/40R18 93Y 11A; 21B; 22H; 22M;
24C; 24D; 54F
T e2*2001/116*0363*.. 81 - 110 215/45R18 93 11A; 26P erhöhtes
Anzugsmoment
81 - 127 225/40R18 92 11A; 245; 248; 26N; 170 Nm; Latitude
26P (Stufenheck);
225/45R18 95 11A; 245; 248; 26N; Frontantrieb;
26P 10B; 11B; 11G; 11H;
81 - 177 235/40R18 95W 11A; 22M; 245; 248; 12A; 51A; 71C; 71K;
26N; 26P 721; 725; 73C; 74A;
235/45R18 94W 11A; 22M; 245; 248; 74P; 74U; 740; 4CD
26B; 26N; 27H; 54F
245/40R18 93W 11A; 22M; 245; 248;
26B; 26N; 27H
T e2*2001/116*0363*.. 81 - 131 225/40R18 92W 11A; 241; 246; 248 erhöhtes
Anzugsmoment
235/40R18 91W 11A; 241; 244; 246; 170 Nm; Coupe;
5GG Frontantrieb;
81 - 175 225/40R18 92Y 11A; 241; 246; 248 Allradlenkung;
225/45R18 11A; 241; 246; 248; 10B; 11B; 11G; 11H;
51G 12A; 51A; 71C; 71K;
235/40R18 95 11A; 241; 244; 246 721; 725; 73C; 74A;
245/40R18 93 11A; 22H; 24C; 244; 74P; 74U; 740; 4CD
54F
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 44 RENAULT Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.09.2016
__________________________________________________________________________________________________________________

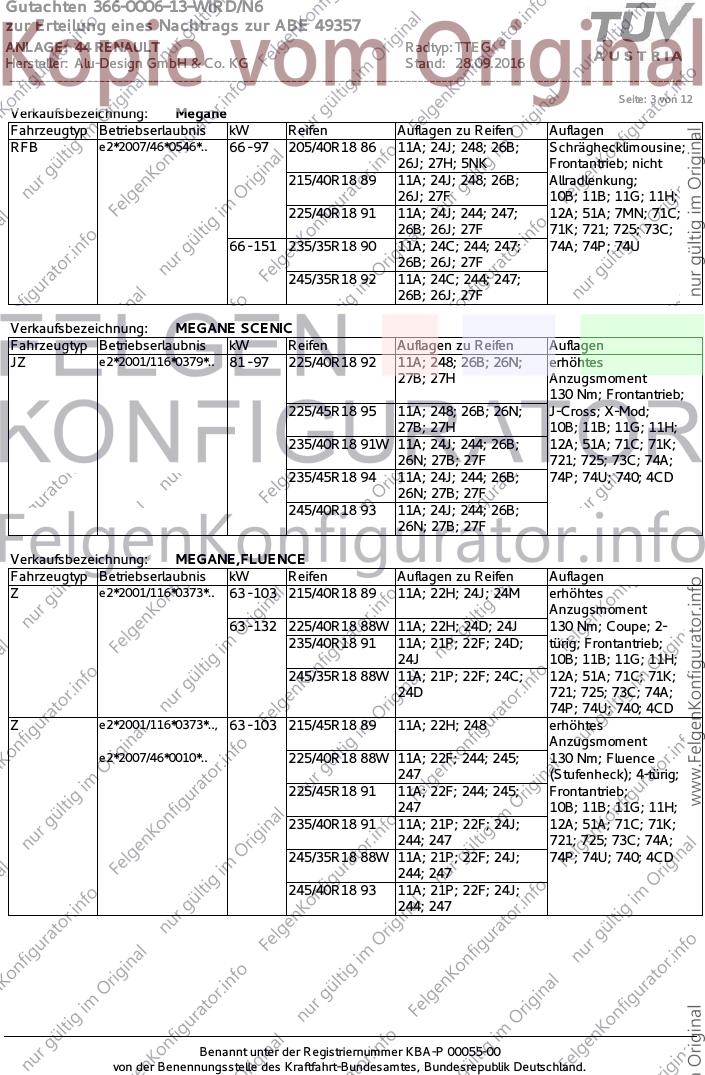

Seite: 3 von 12
Verkaufsbezeichnung: Megane
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RFB e2*2007/46*0546*.. 66 - 97 205/40R18 86 11A; 24J; 248; 26B; Schräghecklimousine;
26J; 27H; 5NK Frontantrieb; nicht
215/40R18 89 11A; 24J; 248; 26B; Allradlenkung;
26J; 27F 10B; 11B; 11G; 11H;
225/40R18 91 11A; 24J; 244; 247; 12A; 51A; 7MN; 71C;
26B; 26J; 27F 71K; 721; 725; 73C;
66 - 151 235/35R18 90 11A; 24C; 244; 247; 74A; 74P; 74U
26B; 26J; 27F
245/35R18 92 11A; 24C; 244; 247;
26B; 26J; 27F
Verkaufsbezeichnung: MEGANE SCENIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JZ e2*2001/116*0379*.. 81 - 97 225/40R18 92 11A; 248; 26B; 26N; erhöhtes
27B; 27H Anzugsmoment
130 Nm; Frontantrieb;
225/45R18 95 11A; 248; 26B; 26N; J-Cross; X-Mod;
27B; 27H 10B; 11B; 11G; 11H;
235/40R18 91W 11A; 24J; 244; 26B; 12A; 51A; 71C; 71K;
26N; 27B; 27F 721; 725; 73C; 74A;
235/45R18 94 11A; 24J; 244; 26B; 74P; 74U; 740; 4CD
26N; 27B; 27F
245/40R18 93 11A; 24J; 244; 26B;
26N; 27B; 27F
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.. 63 - 103 215/40R18 89 11A; 22H; 24J; 24M erhöhtes
Anzugsmoment
63 - 132 225/40R18 88W 11A; 22H; 24D; 24J 130 Nm; Coupe; 2-
235/40R18 91 11A; 21P; 22F; 24D; türig; Frontantrieb;
24J 10B; 11B; 11G; 11H;
245/35R18 88W 11A; 21P; 22F; 24C; 12A; 51A; 71C; 71K;
24D 721; 725; 73C; 74A;
74P; 74U; 740; 4CD
Z e2*2001/116*0373*.., 63 - 103 215/45R18 89 11A; 22H; 248 erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 225/40R18 88W 11A; 22F; 244; 245; 130 Nm; Fluence
247 (Stufenheck); 4-türig;
225/45R18 91 11A; 22F; 244; 245; Frontantrieb;
247 10B; 11B; 11G; 11H;
235/40R18 91 11A; 21P; 22F; 24J; 12A; 51A; 71C; 71K;
244; 247 721; 725; 73C; 74A;
245/35R18 88W 11A; 21P; 22F; 24J; 74P; 74U; 740; 4CD
244; 247
245/40R18 93 11A; 21P; 22F; 24J;
244; 247
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 44 RENAULT Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.09.2016
__________________________________________________________________________________________________________________

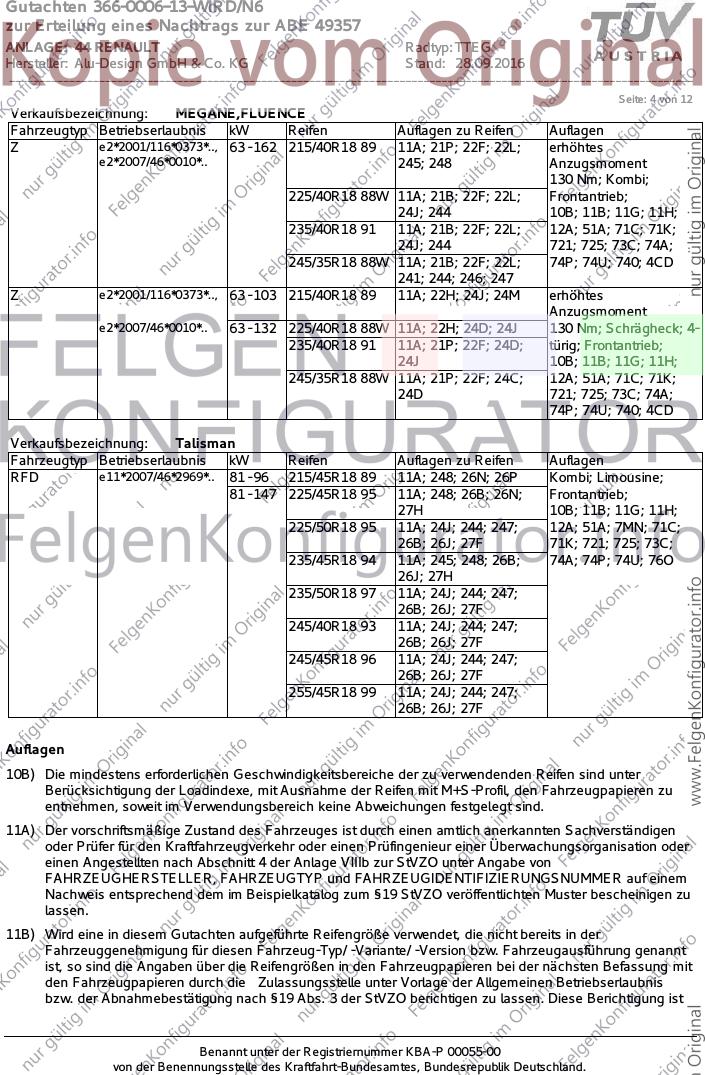

Seite: 4 von 12
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.., 63 - 162 215/40R18 89 11A; 21P; 22F; 22L; erhöhtes
e2*2007/46*0010*.. 245; 248 Anzugsmoment
130 Nm; Kombi;
225/40R18 88W 11A; 21B; 22F; 22L; Frontantrieb;
24J; 244 10B; 11B; 11G; 11H;
235/40R18 91 11A; 21B; 22F; 22L; 12A; 51A; 71C; 71K;
24J; 244 721; 725; 73C; 74A;
245/35R18 88W 11A; 21B; 22F; 22L; 74P; 74U; 740; 4CD
241; 244; 246; 247
Z e2*2001/116*0373*.., 63 - 103 215/40R18 89 11A; 22H; 24J; 24M erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 63 - 132 225/40R18 88W 11A; 22H; 24D; 24J 130 Nm; Schrägheck; 4-
235/40R18 91 11A; 21P; 22F; 24D; türig; Frontantrieb;
24J 10B; 11B; 11G; 11H;
245/35R18 88W 11A; 21P; 22F; 24C; 12A; 51A; 71C; 71K;
24D 721; 725; 73C; 74A;
74P; 74U; 740; 4CD
Verkaufsbezeichnung: Talisman
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RFD e11*2007/46*2969*.. 81 - 96 215/45R18 89 11A; 248; 26N; 26P Kombi; Limousine;
81 - 147 225/45R18 95 11A; 248; 26B; 26N; Frontantrieb;
27H 10B; 11B; 11G; 11H;
225/50R18 95 11A; 24J; 244; 247; 12A; 51A; 7MN; 71C;
26B; 26J; 27F 71K; 721; 725; 73C;
235/45R18 94 11A; 245; 248; 26B; 74A; 74P; 74U; 76O
26J; 27H
235/50R18 97 11A; 24J; 244; 247;
26B; 26J; 27F
245/40R18 93 11A; 24J; 244; 247;
26B; 26J; 27F
245/45R18 96 11A; 24J; 244; 247;
26B; 26J; 27F
255/45R18 99 11A; 24J; 244; 247;
26B; 26J; 27F
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 44 RENAULT Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.09.2016
__________________________________________________________________________________________________________________

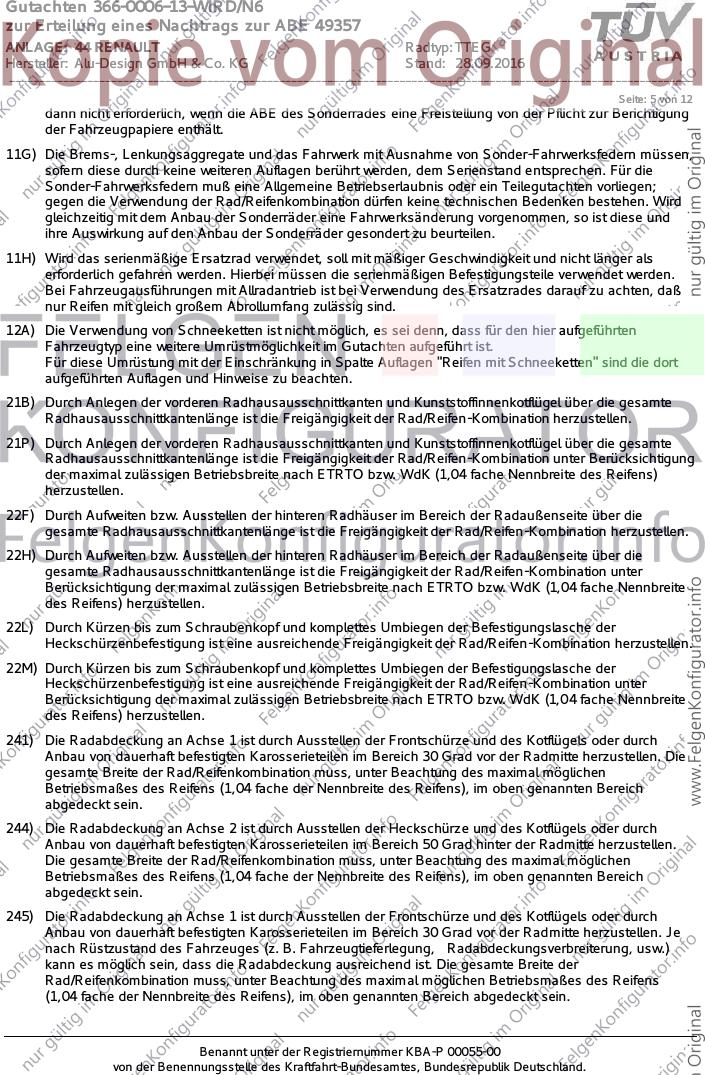

Seite: 5 von 12
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 44 RENAULT Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.09.2016
__________________________________________________________________________________________________________________
Seite: 6 von 12

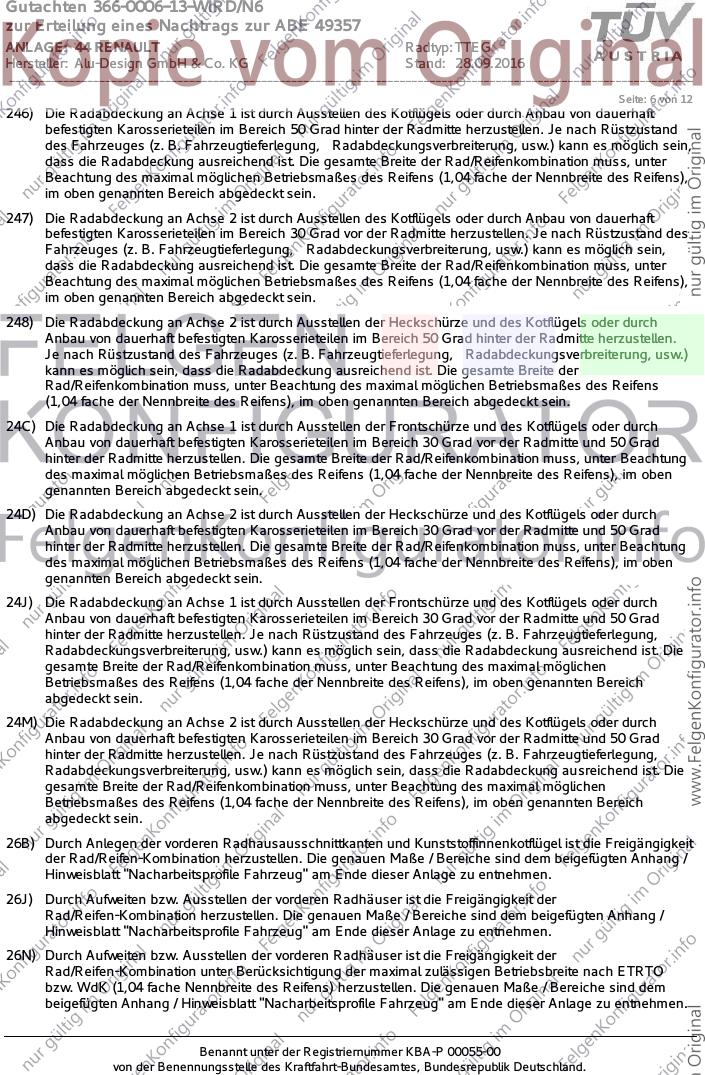

246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 44 RENAULT Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.09.2016
__________________________________________________________________________________________________________________
Seite: 7 von 12

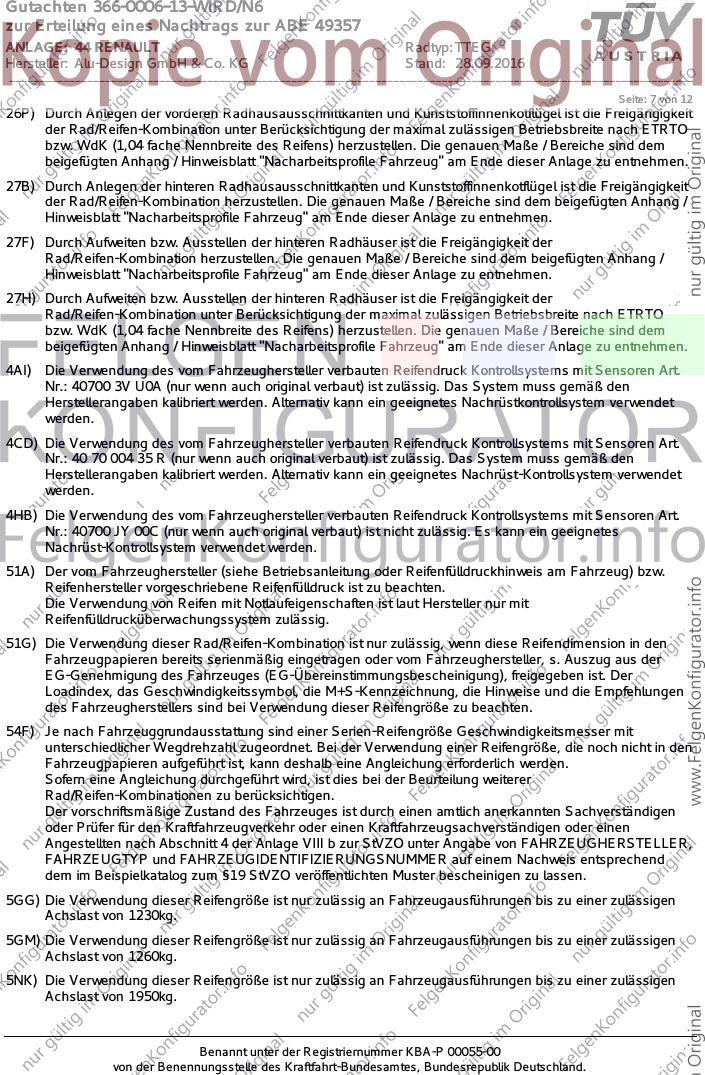

26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4AI) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40700 3V U0A (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4CD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40 70 004 35 R (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4HB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40700 JY 00C (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5NK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1950kg.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 44 RENAULT Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.09.2016
__________________________________________________________________________________________________________________
Seite: 8 von 12

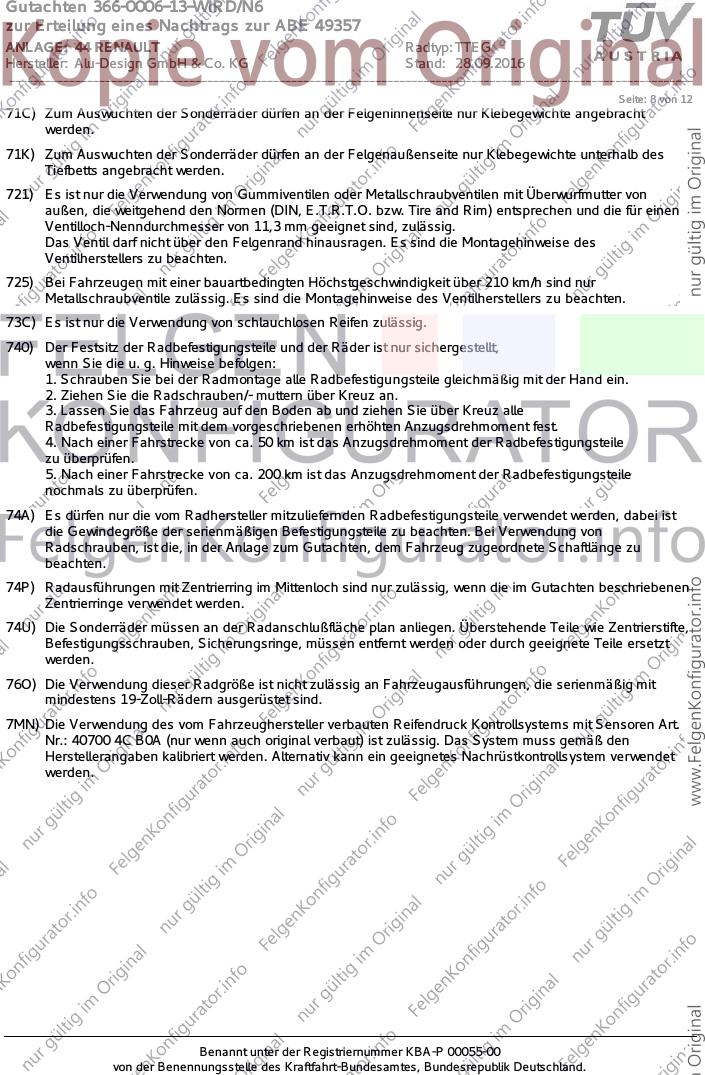

71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
74U) Die Sonderräder müssen an der Radanschlußfläche plan anliegen. Überstehende Teile wie Zentrierstifte,
Befestigungsschrauben, Sicherungsringe, müssen entfernt werden oder durch geeignete Teile ersetzt
werden.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
7MN) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40700 4C B0A (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 44 RENAULT Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.09.2016
__________________________________________________________________________________________________________________
Seite: 9 von 12
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: T
Genehm.Nr.: e2*2001/116*0363*..
Handelsbez.: LAGUNA, LATITUDE
Variante(n): Frontantrieb, Latitude (Stufenheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 360 VA
26P x = 310 y = 310 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 360 y = 360 13 VA
26N x = 360 y = 360 8 VA
27F x = 375 y = 360 22 HA
27H x = 375 y = 360 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 44 RENAULT Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.09.2016
__________________________________________________________________________________________________________________

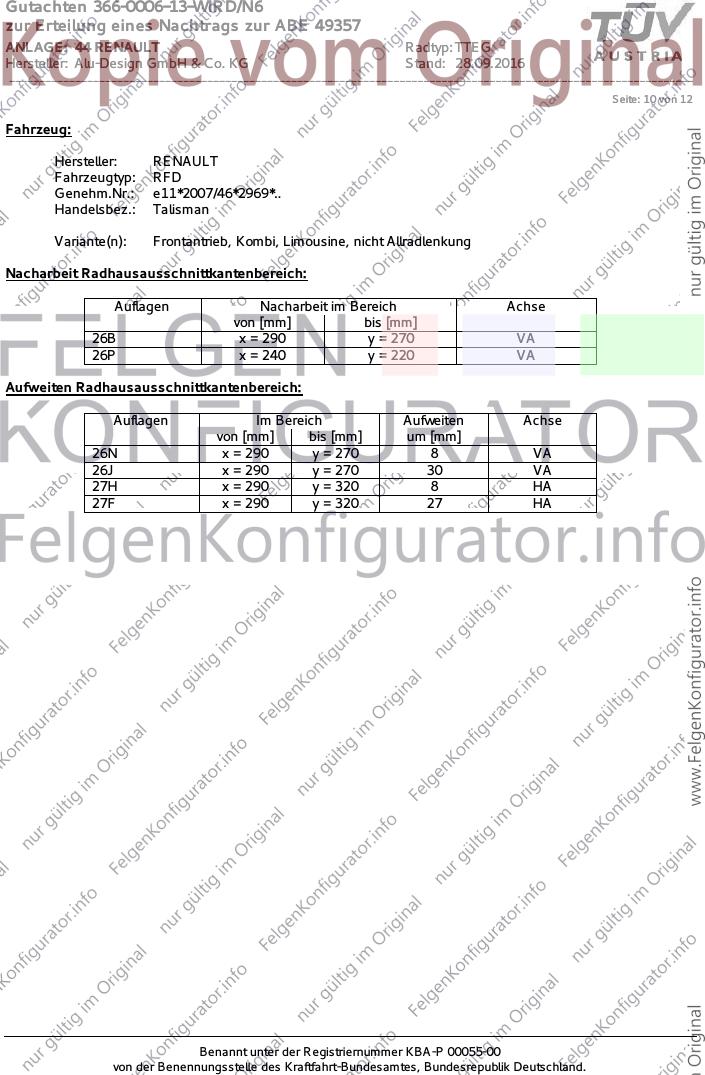

Seite: 10 von 12
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: RFD
Genehm.Nr.: e11*2007/46*2969*..
Handelsbez.: Talisman
Variante(n): Frontantrieb, Kombi, Limousine, nicht Allradlenkung
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 270 VA
26P x = 240 y = 220 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 290 y = 270 8 VA
26J x = 290 y = 270 30 VA
27H x = 290 y = 320 8 HA
27F x = 290 y = 320 27 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 44 RENAULT Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.09.2016
__________________________________________________________________________________________________________________

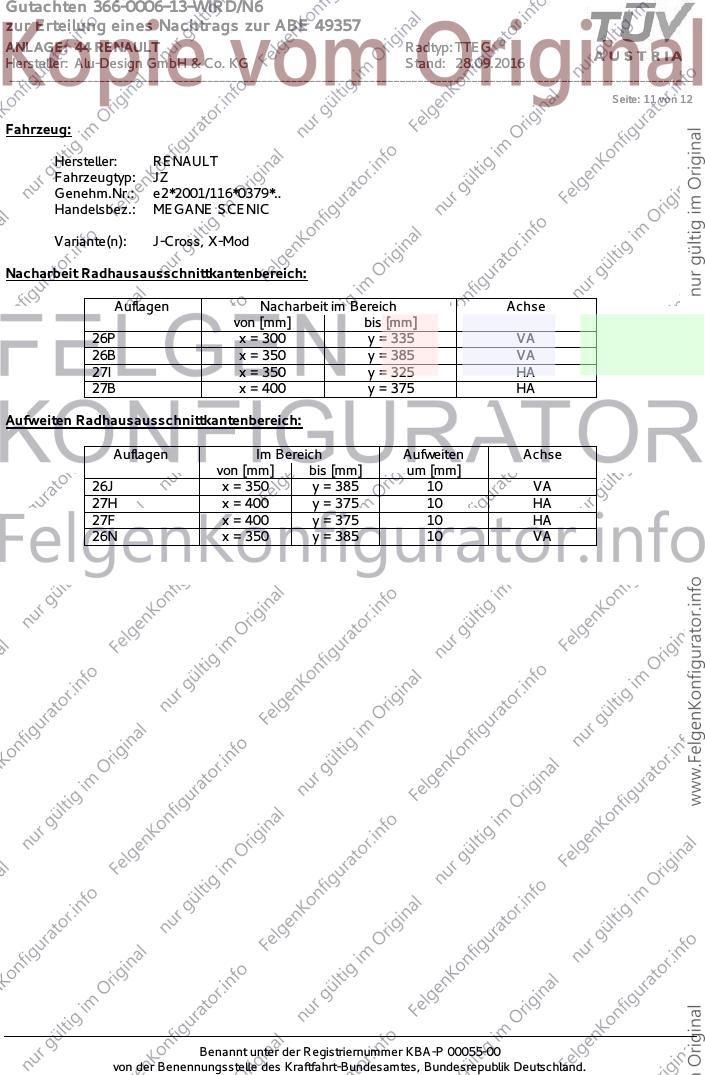

Seite: 11 von 12
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: JZ
Genehm.Nr.: e2*2001/116*0379*..
Handelsbez.: MEGANE SCENIC
Variante(n): J-Cross, X-Mod
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 300 y = 335 VA
26B x = 350 y = 385 VA
27I x = 350 y = 325 HA
27B x = 400 y = 375 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 385 10 VA
27H x = 400 y = 375 10 HA
27F x = 400 y = 375 10 HA
26N x = 350 y = 385 10 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-13-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49357
ANLAGE: 44 RENAULT Radtyp: TTEG
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.09.2016
__________________________________________________________________________________________________________________
Seite: 12 von 12
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: RFB
Genehm.Nr.: e2*2007/46*0546*..
Handelsbez.: Megane
Variante(n): Frontantrieb, nicht Allradlenkung
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 260 VA
26P x = 240 y = 210 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 270 y = 330 8 HA
27F x = 270 y = 330 30 HA
26N x = 290 y = 260 8 VA
26J x = 290 y = 260 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
