Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 5
Seite : 1/8 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

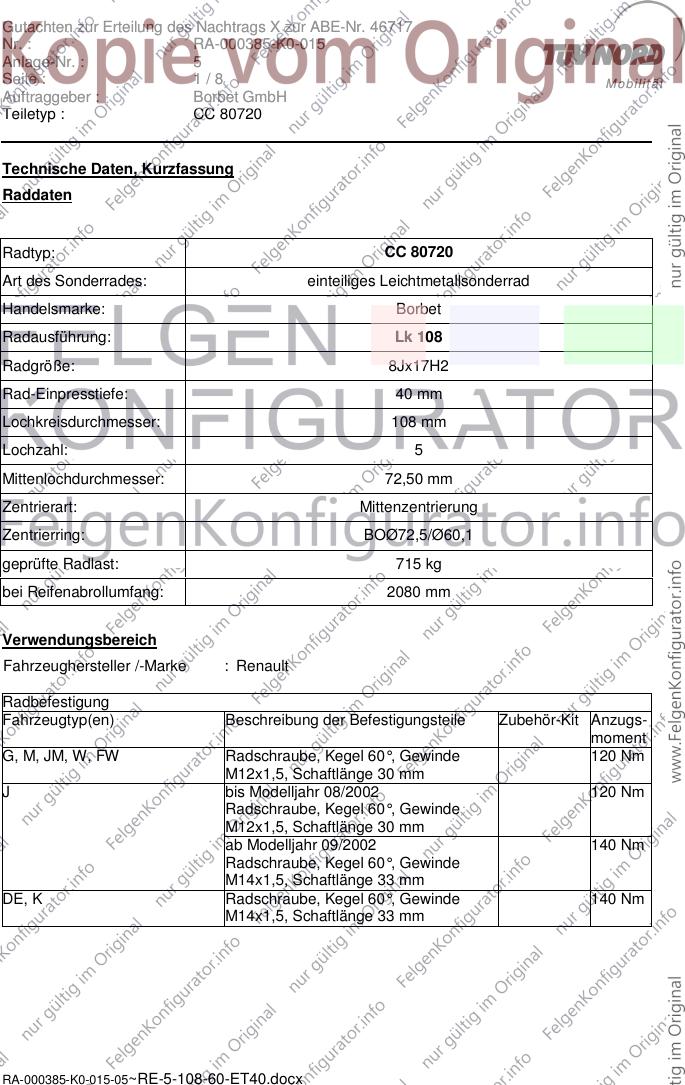

Technische Daten, Kurzfassung
Raddaten
Radtyp: CC 80720
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Borbet
Radausführung: Lk 108
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø60,1
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2080 mm
Verwendungsbereich
Fahrzeughersteller /-Marke : Renault
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
G, M, JM, W, FW Radschraube, Kegel 60°, Gewinde 120 Nm
M12x1,5, Schaftlänge 30 mm
J bis Modelljahr 08/2002 120 Nm
Radschraube, Kegel 60°, Gewinde
M12x1,5, Schaftlänge 30 mm
ab Modelljahr 09/2002 140 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 33 mm
DE, K Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 33 mm
RA-000385-K0-015-05~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 5
Seite : 2/8 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

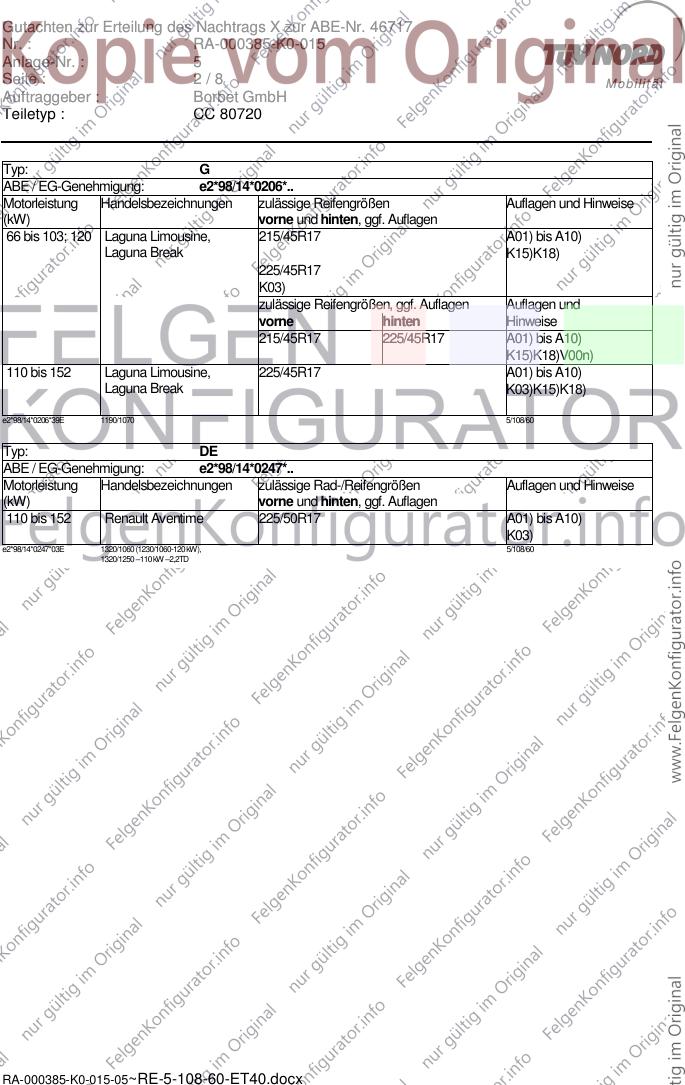

Typ: G
ABE / EG-Genehmigung: e2*98/14*0206*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 103; 120 Laguna Limousine, 215/45R17 A01) bis A10)
Laguna Break K15)K18)
225/45R17
K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und
vorne hinten Hinweise
215/45R17 225/45R17 A01) bis A10)
K15)K18)V00n)
110 bis 152 Laguna Limousine, 225/45R17 A01) bis A10)
Laguna Break K03)K15)K18)
e2*98/14*0206*39E 1190/1070 5/108/60
Typ: DE
ABE / EG-Genehmigung: e2*98/14*0247*..
Motorleistung Handelsbezeichnungen zulässige Rad-/Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 152 Renault Aventime 225/50R17 A01) bis A10)
K03)
e2*98/14*0247*03E 1320/1060 (1230/1060-120 kW), 5/108/60
1320/1250 –110 kW –2,2TD
RA-000385-K0-015-05~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 5
Seite : 3/8 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

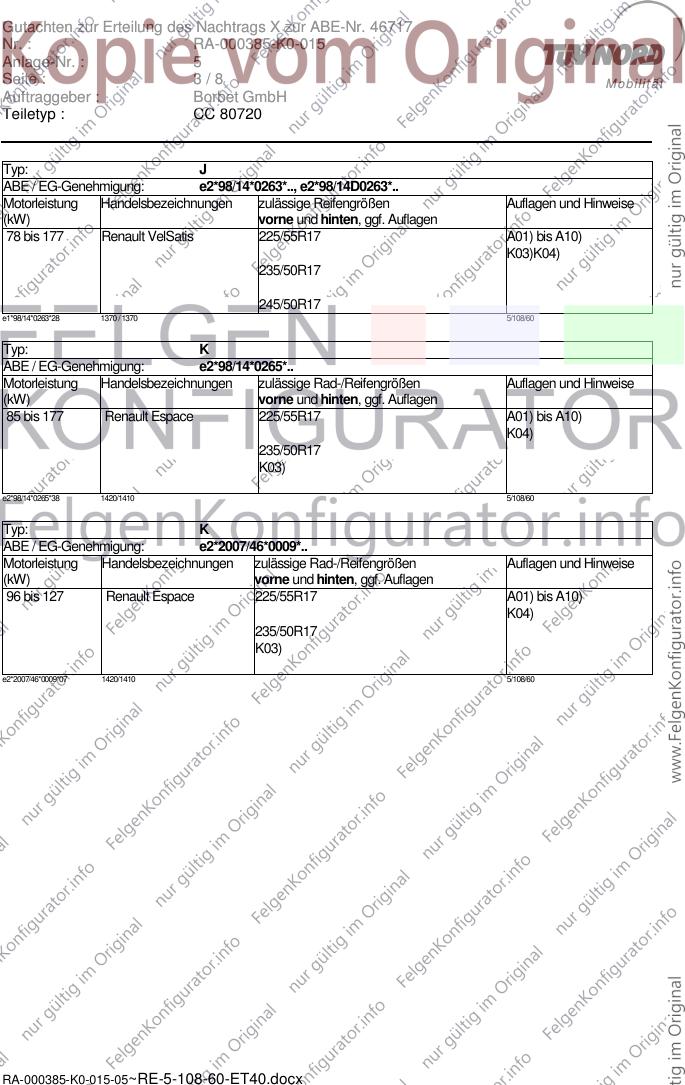

Typ: J
ABE / EG-Genehmigung: e2*98/14*0263*.., e2*98/14D0263*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
78 bis 177 Renault VelSatis 225/55R17 A01) bis A10)
K03)K04)
235/50R17
245/50R17
e1*98/14*0263*28 1370 / 1370 5/108/60
Typ: K
ABE / EG-Genehmigung: e2*98/14*0265*..
Motorleistung Handelsbezeichnungen zulässige Rad-/Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 177 Renault Espace 225/55R17 A01) bis A10)
K04)
235/50R17
K03)
e2*98/14*0265*38 1420/1410 5/108/60
Typ: K
ABE / EG-Genehmigung: e2*2007/46*0009*..
Motorleistung Handelsbezeichnungen zulässige Rad-/Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 127 Renault Espace 225/55R17 A01) bis A10)
K04)
235/50R17
K03)
e2*2007/46*0009*07 1420/1410 5/108/60
RA-000385-K0-015-05~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 5
Seite : 4/8 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

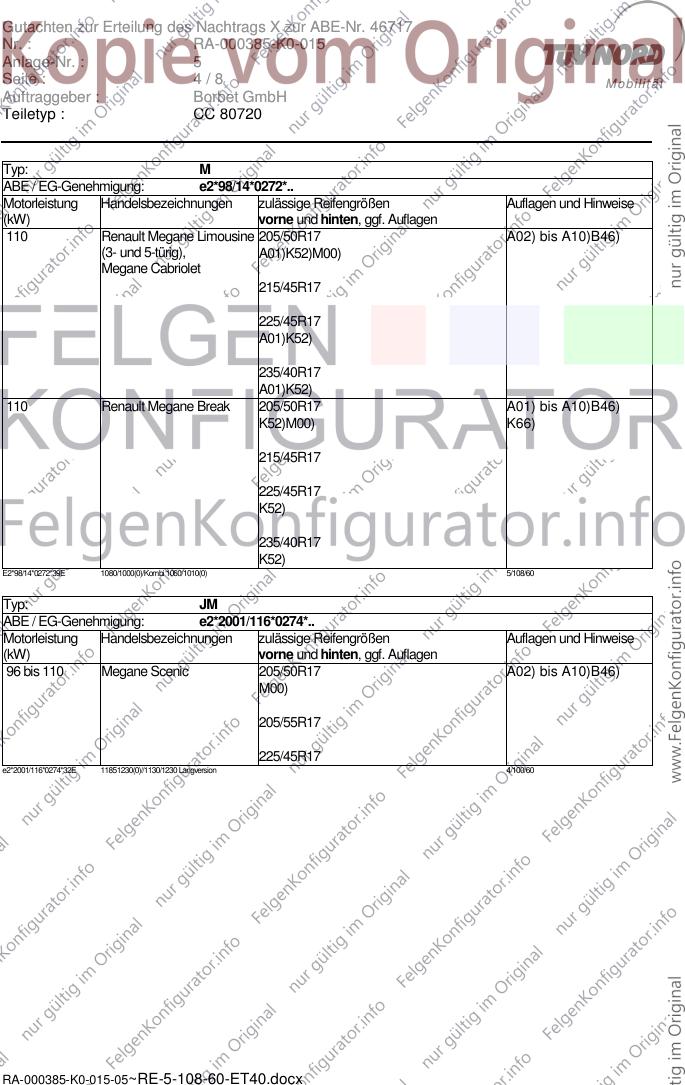

Typ: M
ABE / EG-Genehmigung: e2*98/14*0272*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Renault Megane Limousine 205/50R17 A02) bis A10)B46)
(3- und 5-türig), A01)K52)M00)
Megane Cabriolet
215/45R17
225/45R17
A01)K52)
235/40R17
A01)K52)
110 Renault Megane Break 205/50R17 A01) bis A10)B46)
K52)M00) K66)
215/45R17
225/45R17
K52)
235/40R17
K52)
E2*98/14*0272*39E 1080/1000(0)/Kombi 1060/1010(0) 5/108/60
Typ: JM
ABE / EG-Genehmigung: e2*2001/116*0274*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 110 Megane Scenic 205/50R17 A02) bis A10)B46)
M00)
205/55R17
225/45R17
e2*2001/116*0274*32E 11851230(0)//1130/1230 Langversion 4/100/60
RA-000385-K0-015-05~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 5
Seite : 5/8 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

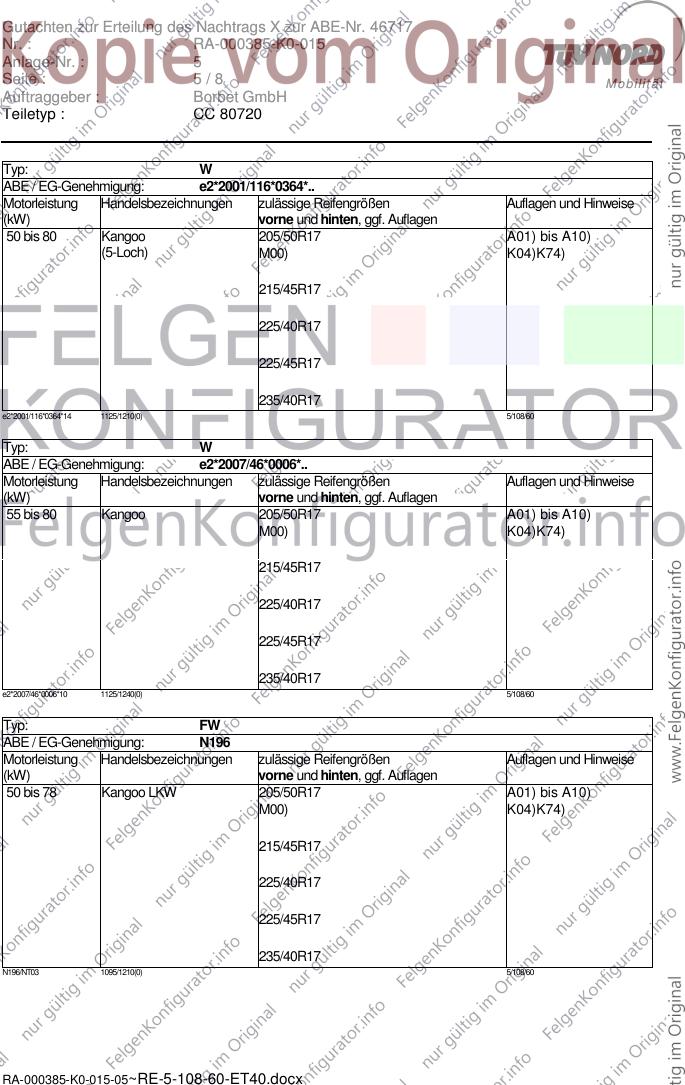

Typ: W
ABE / EG-Genehmigung: e2*2001/116*0364*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 80 Kangoo 205/50R17 A01) bis A10)
(5-Loch) M00) K04)K74)
215/45R17
225/40R17
225/45R17
235/40R17
e2*2001/116*0364*14 1125/1210(0) 5/108/60
Typ: W
ABE / EG-Genehmigung: e2*2007/46*0006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 80 Kangoo 205/50R17 A01) bis A10)
M00) K04)K74)
215/45R17
225/40R17
225/45R17
235/40R17
e2*2007/46*0006*10 1125/1240(0) 5/108/60
Typ: FW
ABE / EG-Genehmigung: N196
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 78 Kangoo LKW 205/50R17 A01) bis A10)
M00) K04)K74)
215/45R17
225/40R17
225/45R17
235/40R17
N196/NT03 1095/1210(0) 5/108/60
RA-000385-K0-015-05~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 5
Seite : 6/8 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

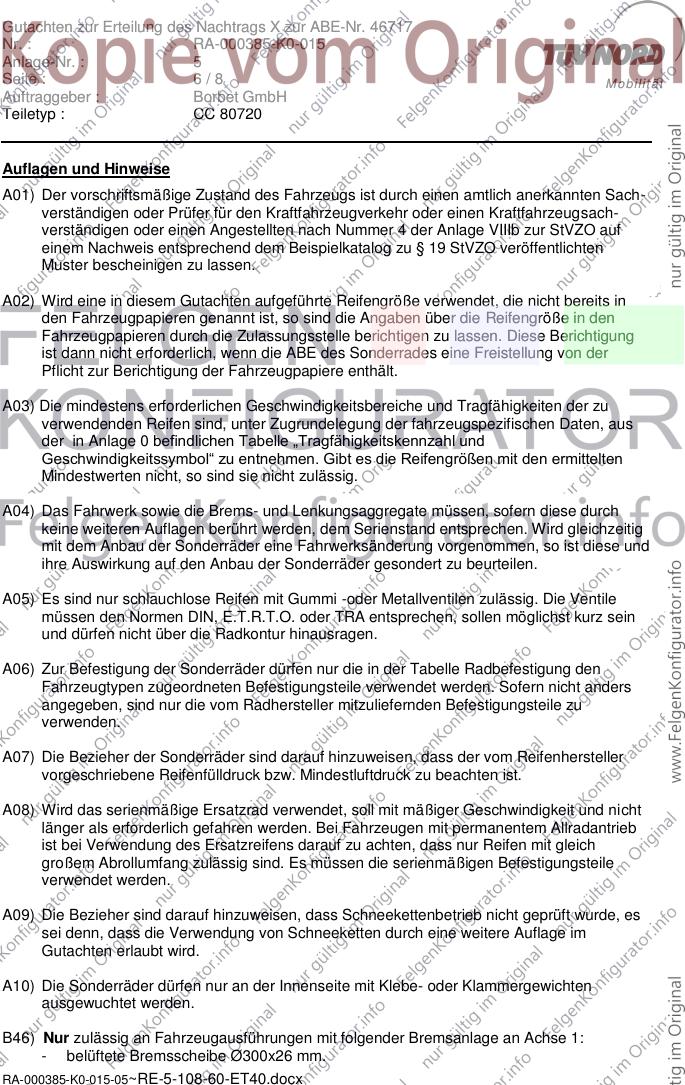

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
B46) Nur zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1:
- belüftete Bremsscheibe Ø300x26 mm.
RA-000385-K0-015-05~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 5
Seite : 7/8 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

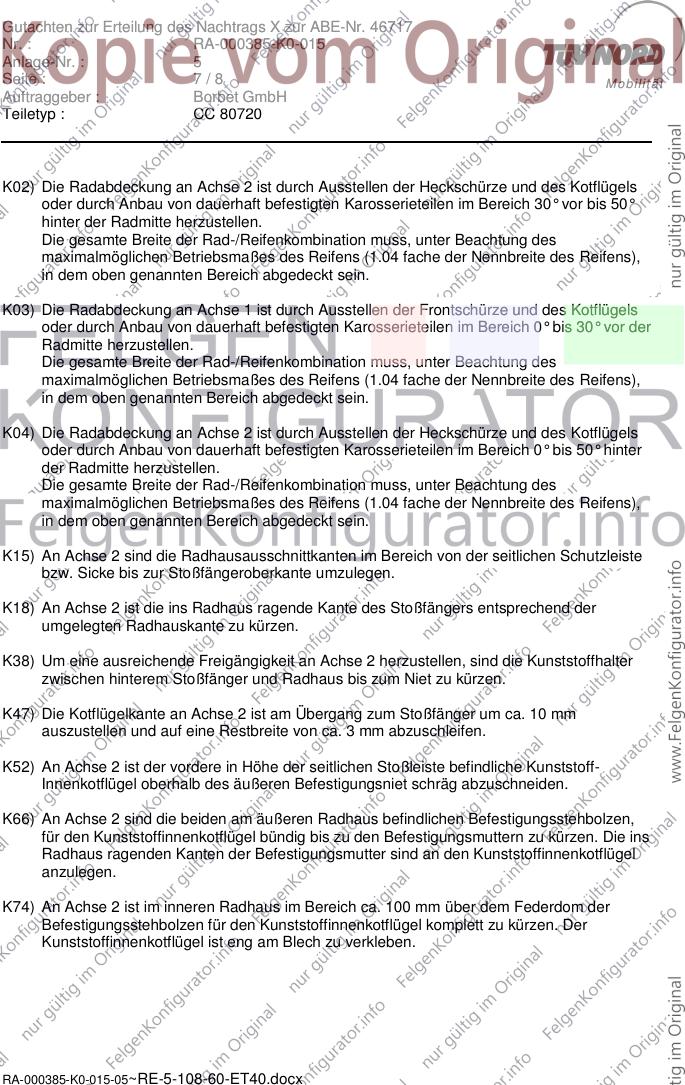

K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen.
K38) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind die Kunststoffhalter
zwischen hinterem Stoßfänger und Radhaus bis zum Niet zu kürzen.
K47) Die Kotflügelkante an Achse 2 ist am Übergang zum Stoßfänger um ca. 10 mm
auszustellen und auf eine Restbreite von ca. 3 mm abzuschleifen.
K52) An Achse 2 ist der vordere in Höhe der seitlichen Stoßleiste befindliche Kunststoff-
Innenkotflügel oberhalb des äußeren Befestigungsniet schräg abzuschneiden.
K66) An Achse 2 sind die beiden am äußeren Radhaus befindlichen Befestigungsstehbolzen,
für den Kunststoffinnenkotflügel bündig bis zu den Befestigungsmuttern zu kürzen. Die ins
Radhaus ragenden Kanten der Befestigungsmutter sind an den Kunststoffinnenkotflügel
anzulegen.
K74) An Achse 2 ist im inneren Radhaus im Bereich ca. 100 mm über dem Federdom der
Befestigungsstehbolzen für den Kunststoffinnenkotflügel komplett zu kürzen. Der
Kunststoffinnenkotflügel ist eng am Blech zu verkleben.
RA-000385-K0-015-05~RE-5-108-60-ET40.docx
Gutachten zur Erteilung des Nachtrags X zur ABE-Nr. 46717
Nr. : RA-000385-K0-015
Anlage-Nr. : 5
Seite : 8/8 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720

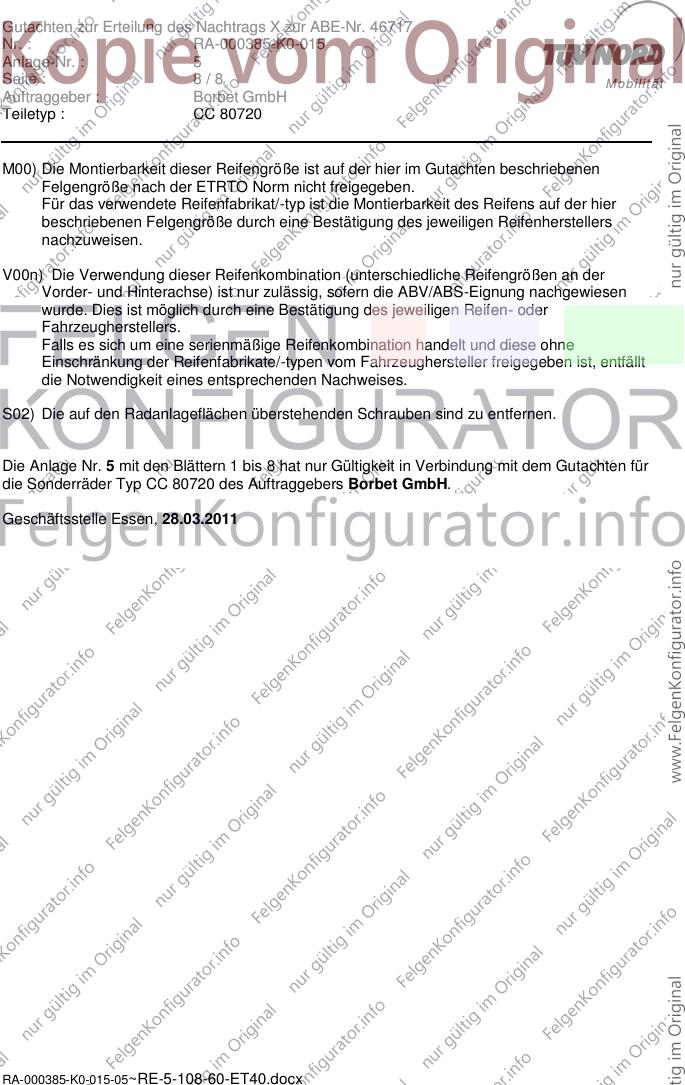

M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier
beschriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers
nachzuweisen.
V00n) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
S02) Die auf den Radanlageflächen überstehenden Schrauben sind zu entfernen.
Die Anlage Nr. 5 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ CC 80720 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 28.03.2011
RA-000385-K0-015-05~RE-5-108-60-ET40.docx
