GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH

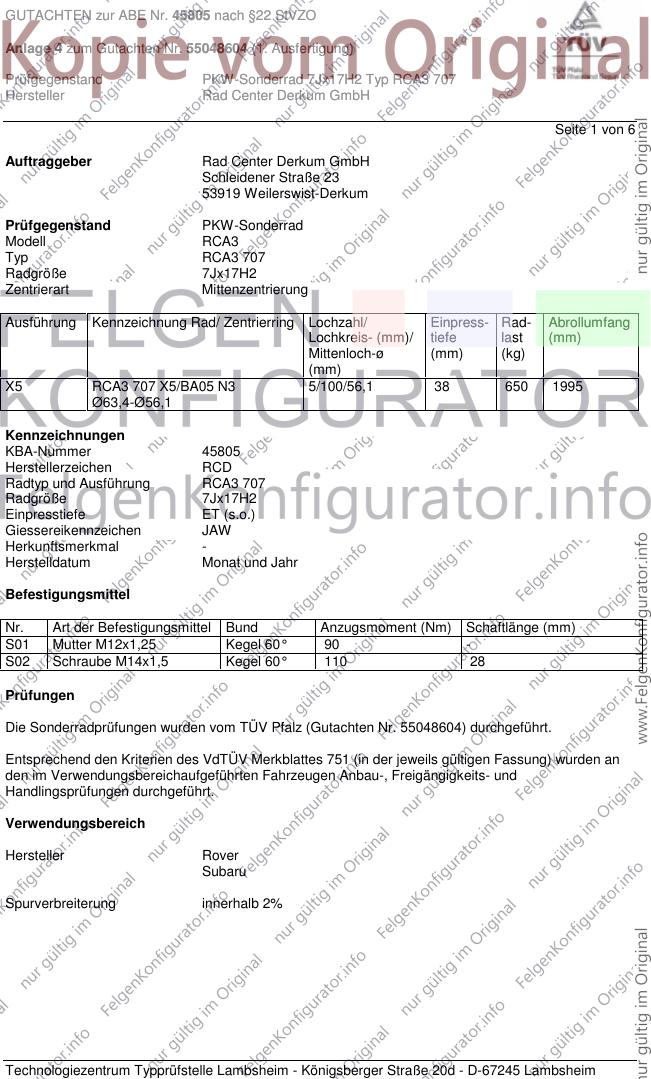

Seite 1 von 6
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 23
53919 Weilerswist-Derkum
Prüfgegenstand PKW-Sonderrad
Modell RCA3
Typ RCA3 707
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 RCA3 707 X5/BA05 N3 5/100/56,1 38 650 1995
Ø63,4-Ø56,1
Kennzeichnungen
KBA-Nummer 45805
Herstellerzeichen RCD
Radtyp und Ausführung RCA3 707
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 Kegel 60° 90 -
S02 Schraube M14x1,5 Kegel 60° 110 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55048604) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Rover
Subaru
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH

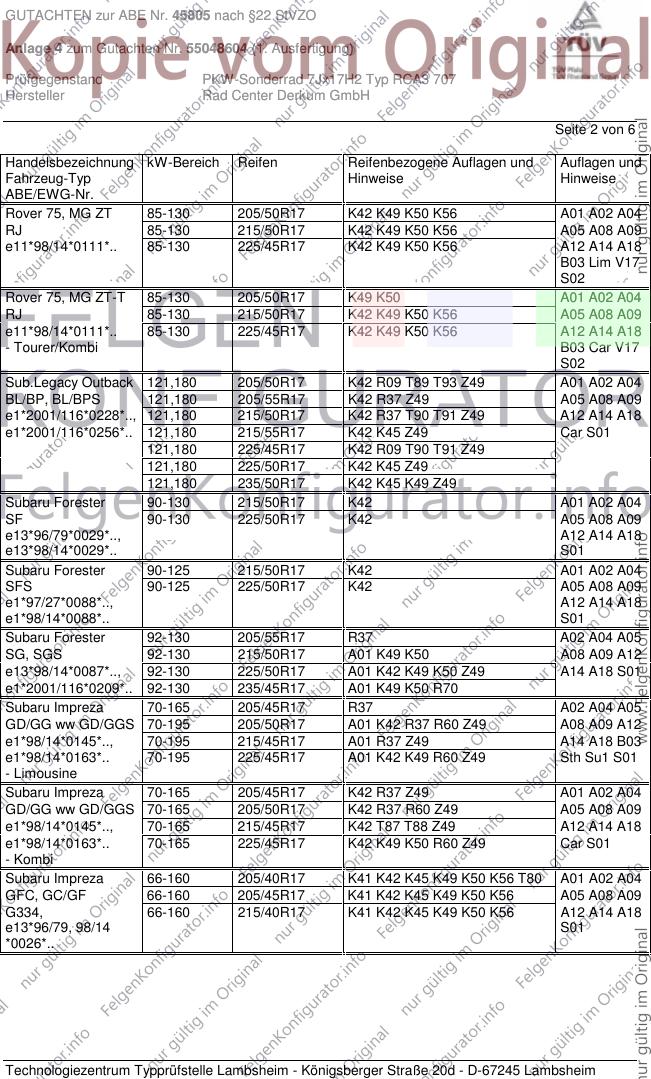

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Rover 75, MG ZT 85-130 205/50R17 K42 K49 K50 K56 A01 A02 A04
RJ 85-130 215/50R17 K42 K49 K50 K56 A05 A08 A09
e11*98/14*0111*.. 85-130 225/45R17 K42 K49 K50 K56 A12 A14 A18
B03 Lim V17
S02
Rover 75, MG ZT-T 85-130 205/50R17 K49 K50 A01 A02 A04
RJ 85-130 215/50R17 K42 K49 K50 K56 A05 A08 A09
e11*98/14*0111*.. 85-130 225/45R17 K42 K49 K50 K56 A12 A14 A18
- Tourer/Kombi B03 Car V17
S02
Sub.Legacy Outback 121,180 205/50R17 K42 R09 T89 T93 Z49 A01 A02 A04
BL/BP, BL/BPS 121,180 205/55R17 K42 R37 Z49 A05 A08 A09
e1*2001/116*0228*.., 121,180 215/50R17 K42 R37 T90 T91 Z49 A12 A14 A18
e1*2001/116*0256*.. 121,180 215/55R17 K42 K45 Z49 Car S01
121,180 225/45R17 K42 R09 T90 T91 Z49
121,180 225/50R17 K42 K45 Z49
121,180 235/50R17 K42 K45 K49 Z49
Subaru Forester 90-130 215/50R17 K42 A01 A02 A04
SF 90-130 225/50R17 K42 A05 A08 A09
e13*96/79*0029*.., A12 A14 A18
e13*98/14*0029*.. S01
Subaru Forester 90-125 215/50R17 K42 A01 A02 A04
SFS 90-125 225/50R17 K42 A05 A08 A09
e1*97/27*0088*.., A12 A14 A18
e1*98/14*0088*.. S01
Subaru Forester 92-130 205/55R17 R37 A02 A04 A05
SG, SGS 92-130 215/50R17 A01 K49 K50 A08 A09 A12
e13*98/14*0087*.., 92-130 225/50R17 A01 K42 K49 K50 Z49 A14 A18 S01
e1*2001/116*0209*.. 92-130 235/45R17 A01 K49 K50 R70
Subaru Impreza 70-165 205/45R17 R37 A02 A04 A05
GD/GG ww GD/GGS 70-195 205/50R17 A01 K42 R37 R60 Z49 A08 A09 A12
e1*98/14*0145*.., 70-195 215/45R17 A01 R37 Z49 A14 A18 B03
e1*98/14*0163*.. 70-195 225/45R17 A01 K42 K49 R60 Z49 Sth Su1 S01
- Limousine
Subaru Impreza 70-165 205/45R17 K42 R37 Z49 A01 A02 A04
GD/GG ww GD/GGS 70-165 205/50R17 K42 R37 R60 Z49 A05 A08 A09
e1*98/14*0145*.., 70-165 215/45R17 K42 T87 T88 Z49 A12 A14 A18
e1*98/14*0163*.. 70-165 225/45R17 K42 K49 K50 R60 Z49 Car S01
- Kombi
Subaru Impreza 66-160 205/40R17 K41 K42 K45 K49 K50 K56 T80 A01 A02 A04
GFC, GC/GF 66-160 205/45R17 K41 K42 K45 K49 K50 K56 A05 A08 A09
G334, 66-160 215/40R17 K41 K42 K45 K49 K50 K56 A12 A14 A18
e13*96/79, 98/14 S01
*0026*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH

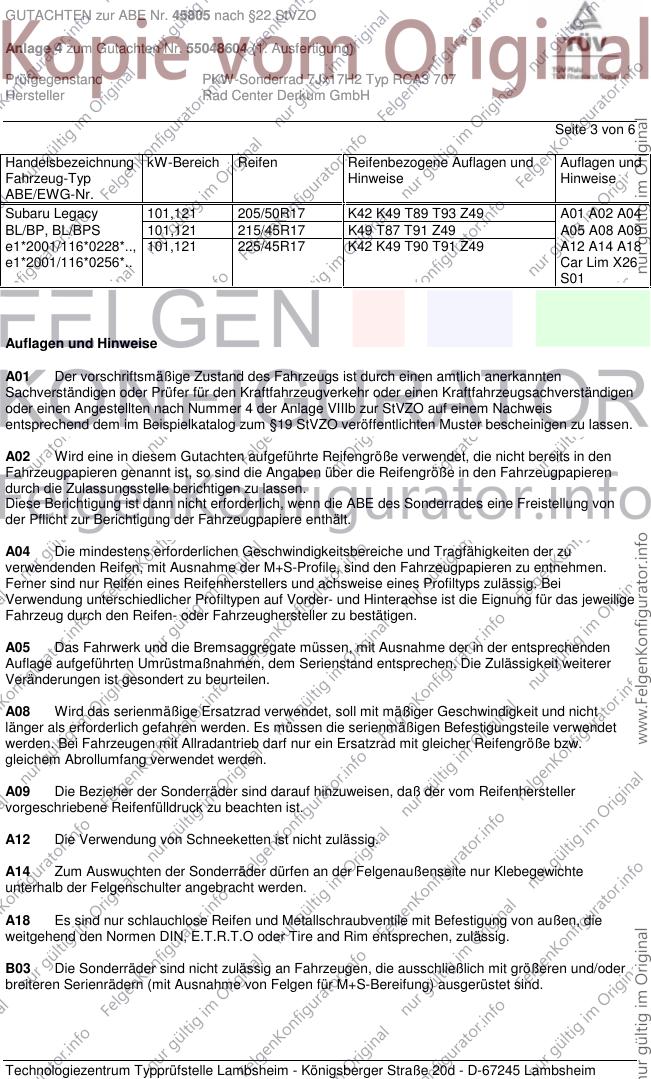

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Legacy 101,121 205/50R17 K42 K49 T89 T93 Z49 A01 A02 A04
BL/BP, BL/BPS 101,121 215/45R17 K49 T87 T91 Z49 A05 A08 A09
e1*2001/116*0228*.., 101,121 225/45R17 K42 K49 T90 T91 Z49 A12 A14 A18
e1*2001/116*0256*.. Car Lim X26
S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH

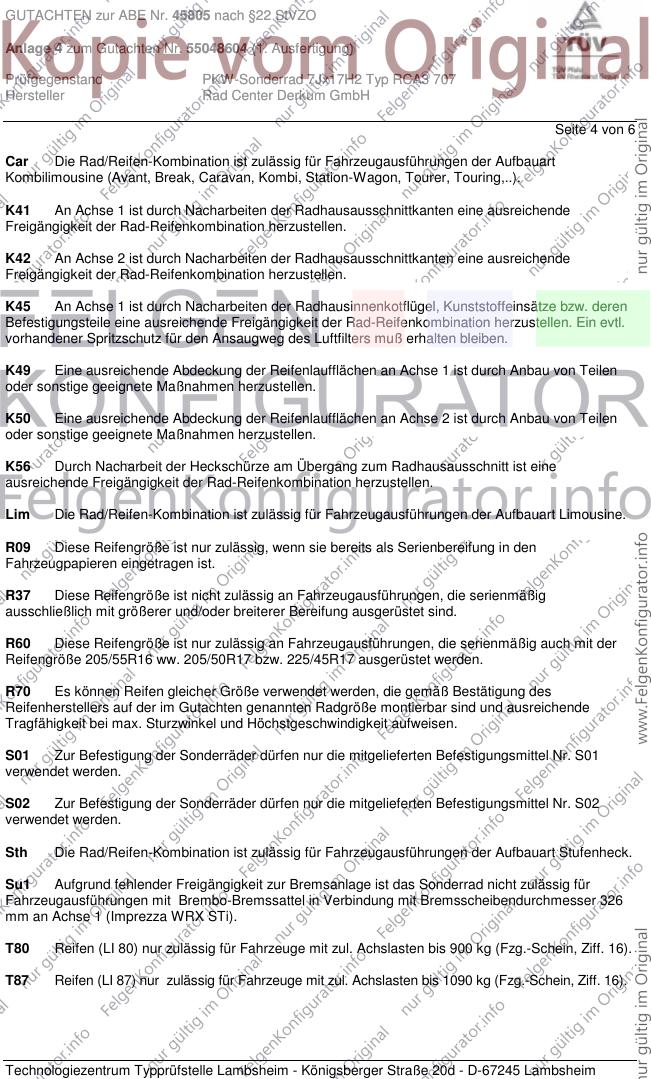

Seite 4 von 6
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R60 Diese Reifengröße ist nur zulässig an Fahrzeugausführungen, die serienmäßig auch mit der
Reifengröße 205/55R16 ww. 205/50R17 bzw. 225/45R17 ausgerüstet werden.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Su1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 326
mm an Achse 1 (Imprezza WRX STi).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH

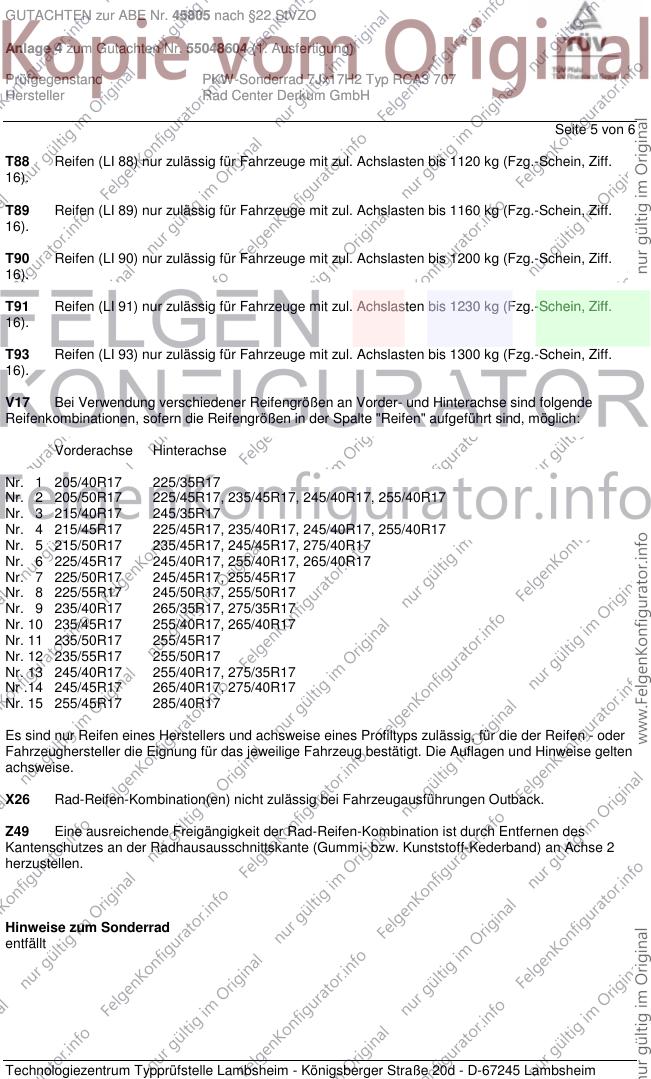

Seite 5 von 6
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff.
16).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff.
16).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff.
16).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff.
16).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff.
16).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 7 225/50R17 245/45R17, 255/45R17
Nr. 8 225/55R17 245/50R17, 255/50R17
Nr. 9 235/40R17 265/35R17, 275/35R17
Nr. 10 235/45R17 255/40R17, 265/40R17
Nr. 11 235/50R17 255/45R17
Nr. 12 235/55R17 255/50R17
Nr. 13 245/40R17 255/40R17, 275/35R17
Nr .14 245/45R17 265/40R17, 275/40R17
Nr. 15 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X26 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Outback.
Z49 Eine ausreichende Freigängigkeit der Rad-Reifen-Kombination ist durch Entfernen des
Kantenschutzes an der Radhausausschnittskante (Gummi- bzw. Kunststoff-Kederband) an Achse 2
herzustellen.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45805 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55048604 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ RCA3 707
Hersteller Rad Center Derkum GmbH

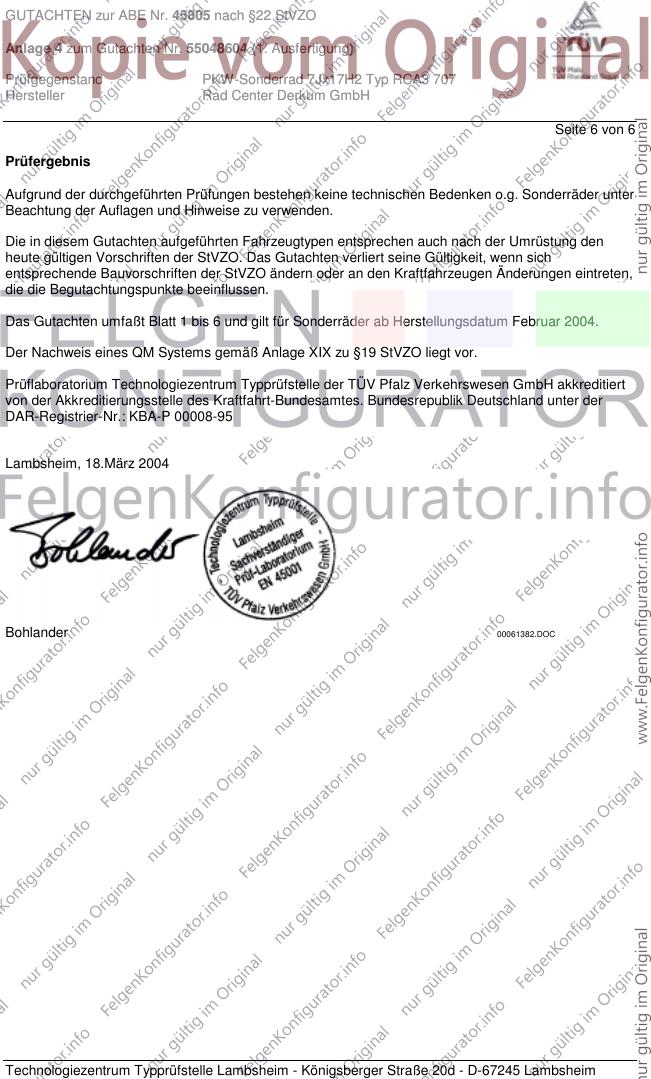

Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Februar 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 18.März 2004
Bohlander 00061382.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
