GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 7
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B3 CO 706 B3/Z05 Ø63,3-56,1 5/100/56,1 38 615 2025
Kennzeichnungen
KBA-Nummer 46460
Herstellerzeichen rial
Radtyp und Ausführung CO 706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 Kegel 60° 90 -
S02 Schraube M14x1,5 Kegel 60° 110 30
S03 Mutter M12x1,25 Kegel 60° 100 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55008806 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller MG Rover
Subaru
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Rover 75, MG ZT 85-130 205/55R16 K1c K2b K42 K56 R37 A01 A02 A04
RJ, J 85-130 205/60R16 K1c K2b K42 K56 R37 A05 A08 A09
e11*98/14*0111*.., 85-130 215/55R16 K1c K2b K42 K56 A12 A14 A21
e11*2001/116*0111*. B03 Lim S02
Rover 75, MG ZT-T 85-130 205/55R16 K1c K2b R37 T88 A01 A02 A04
RJ, J 85-130 205/60R16 K1c K2b K56 R37 A05 A08 A09
e11*98/14*0111*.., 85-130 215/55R16 K1c K2b K42 K56 A12 A14 A21
e11*2001/116*0111*. B03 Car S02
- Tourer/Kombi
Sub.Legacy Outback 110-180 205/60R16 R09 Z49 A01 A02 A04
BL/BP, -S, -G 110-180 215/55R16 K42 R09 Z49 A05 A08 A09
e1*2001/116*0228*.., 110-180 215/60R16 K42 K45 Z49 A12 A14 A21
e1*2001/116*0256*.., 110-180 225/55R16 K1b K2b K42 K45 Z49 B03 Car S01
e11*2001/116*0240*. 110-180 235/50R16 K1c K2b K42 Z49
Subaru Forester 90-130 215/60R16 A01 A02 A04
SF A05 A08 A09
e13*96/79*0029*.., A12 A14 A21
e13*98/14*0029*.. K42 S01
Subaru Forester 90-125 215/55R16 R37 A01 A02 A04
SFS 90-125 215/60R16 A05 A08 A09
e1*97/27*0088*.., A12 A14 A21
e1*98/14*0088*.. K42 S01
Subaru Forester 90-169 205/60R16 R09 A02 A04 A05
SG, SGS, SGG 90-169 205/65R16 R09 A08 A09 A12
e13*98/14*0087*.., 90-169 215/55R16 R37 A14 A21 S01
e1*2001/116*0209*.., 90-169 215/60R16
e11*2001/116*0242*. 90-169 225/55R16 A01 K1c K2c K42 Z49
Subaru Forester 108,110 205/60R16 R37 A02 A04 A05
SH, SHS 108,110 205/65R16 R37 A08 A09 A12
e13*2001/116*0982*. 108,110 215/60R16 R37 A14 A21 Car
e1*2001/116*0485*.. 108-169 215/65R16 S03
108-169 225/60R16 A01 K1c K2c K42 Z58
108-169 235/60R16 A01 K15 K1c K2c K42 K56 Z58
Subaru Impreza 79 195/60R16 K1c T89 A01 A02 A04
G3, G3S 79, 110 205/55R16 K1c K2b K42 A05 A08 A09
e1*2001/116*0438*.., 79, 110 215/50R16 K1c K2c K42 A12 A14 A21
e1*2001/116*0460*.. 79, 110 215/55R16 K1c K2c K42 Flh S03
79, 110 225/50R16 K1c K2c K41 K42
Subaru Impreza 160-165 195/50R16 K42 M+S R09 T84 T88 Z49 A01 A02 A04
GD/GG ww GD/GGS 70-118 195/50R16 K42 R37 T84 T88 Z49 A05 A08 A09
e1*98/14*0145*.., 70-118 195/55R16 K42 R37 T87 Z49 A12 A14 A21
e1*98/14*0163*.. 70-169 205/50R16 K42 R37 T86 T87 Z49 B03 Car S01
- Kombi 70-169 205/55R16 K42 Z49
70-169 215/50R16 K1c K2c K42 K44 Z49
70-169 225/45R16 K1c K2c K42 Z49
70-169 225/50R16 K1c K2c K42 K44 Z49
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Impreza 160-165 195/50R16 A13 M+S R09 T84 T88 A02 A04 A05
GD/GG ww GD/GGS 160-169 225/45R16 A01 A12 K1c K42 Z49 A08 A09 A14
e1*98/14*0145*.., 70-118 195/50R16 A13 R37 T84 T88 A21 B03 Sth
e1*98/14*0163*.. 70-118 195/55R16 A13 R37 S01
- Limousine 70-118 225/45R16 A01 A12 K1c K42 Z49
70-169 205/50R16 A01 A12 K42 R37 Z49
70-169 205/55R16 A01 A12 K42 Z49
70-169 215/50R16 A01 A12 K42 Z49
70-169 225/50R16 A01 A12 K1c K42 Z49
Subaru Impreza 66-160 205/50R16 K1c K2c K41 K42 K45 K56 A01 A02 A04
GFC, GC/GF 66-92 195/50R16 K41 K42 K45 K56 R37 A05 A08 A09
G334, 66-92 205/45R16 K1c K2b K41 K42 K45 K56 R37 A12 A14 A21
e13*96/79, 98/14 S01
*0026*..
Subaru Legacy 101-127 195/55R16 K1a K1b T87 X06 A01 A02 A04
BL/BP, -S, -G 101-127 195/60R16 K1a K1b R37 T89 A05 A08 A09
e1*2001/116*0228*.., 101-127 205/50R16 K1c K2b R09 T87 T91 Z49 A12 A14 A21
e1*2001/116*0256*.., 101-127 205/55R16 K1c K2b K42 T89 T91 Z49 B03 Car Lim
e11*2001/116*0240*. 101-127 205/60R16 K1c K2b K42 R09 Z49 X26 S01
101-127 215/50R16 K1c K2c K42 T90 Z49
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH

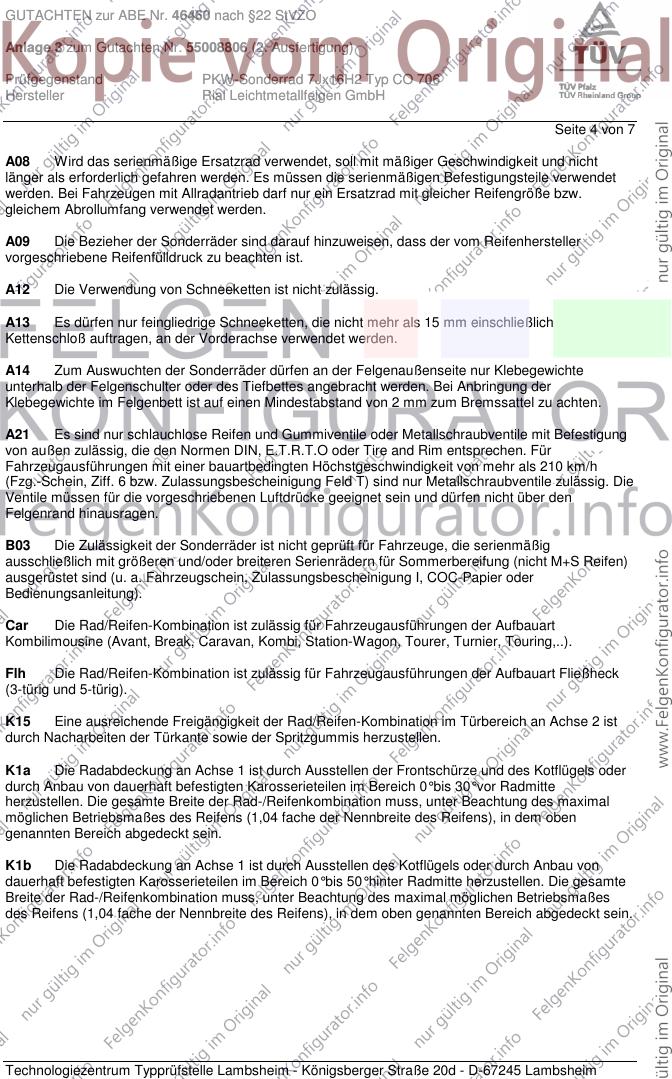

Seite 4 von 7
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH

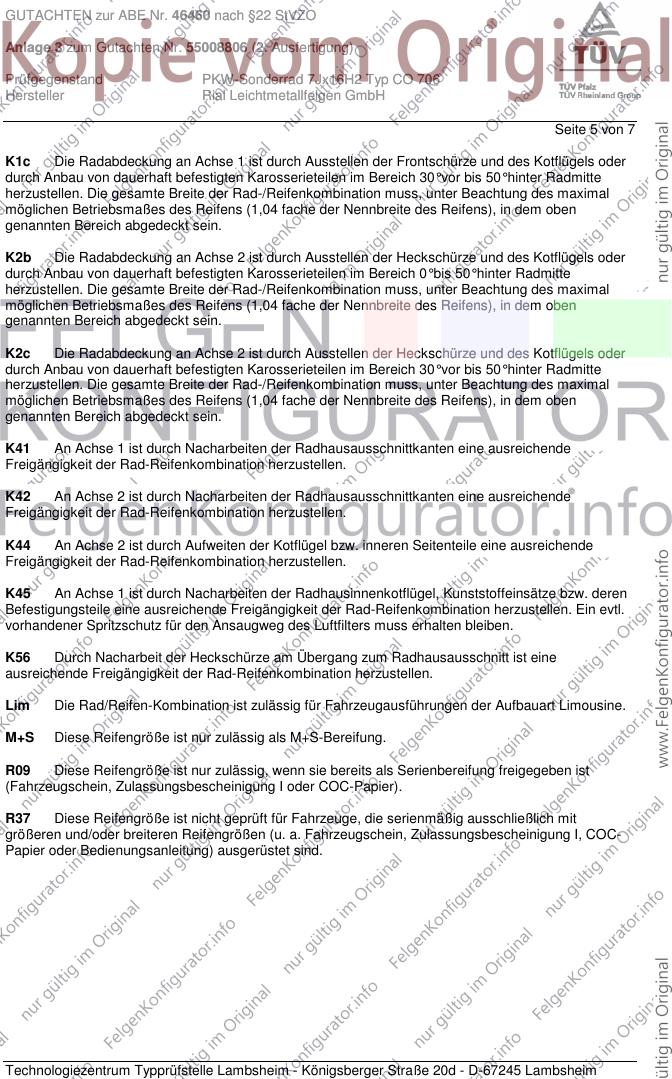

Seite 5 von 7
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

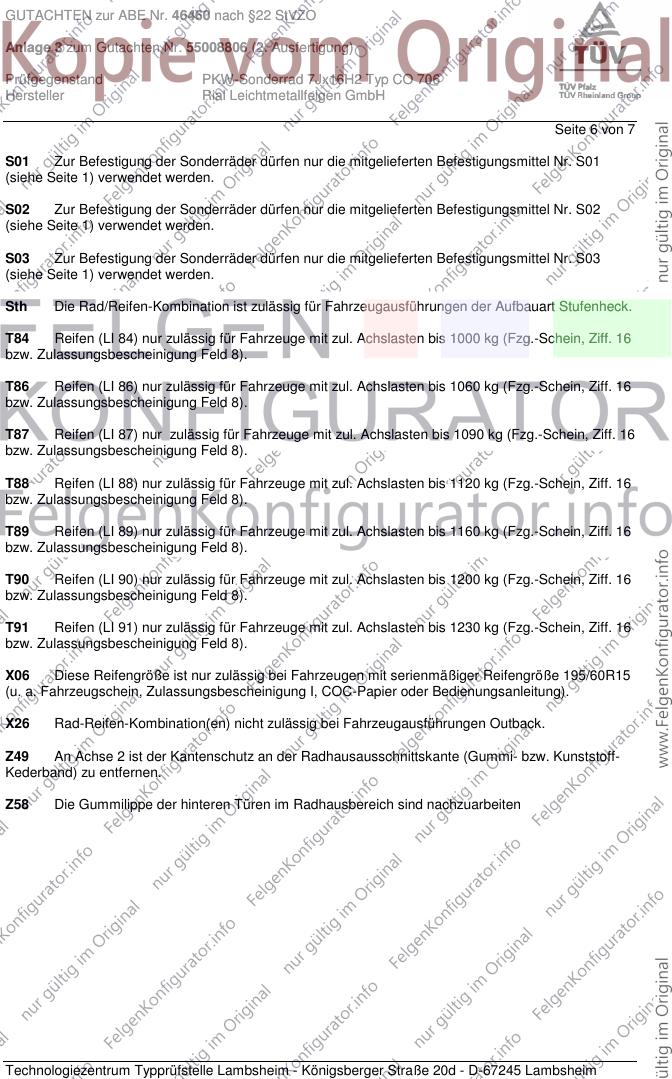

GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 7
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X06 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X26 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Outback.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Z58 Die Gummilippe der hinteren Türen im Radhausbereich sind nachzuarbeiten
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 7
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 01.11.2005 durchgeführt. Die
Verwendungsprüfung fand am 16.7.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Dezember 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16.Juli 2009
Blauth 00139388.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
