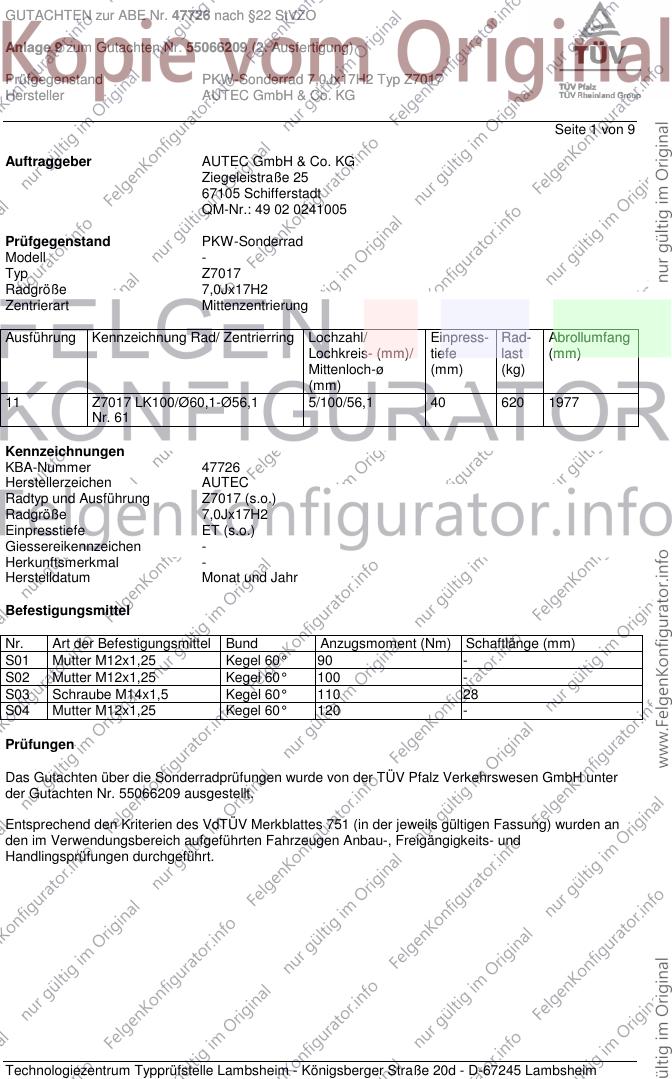

GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 9
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Modell -
Typ Z7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
11 Z7017 LK100/Ø60,1-Ø56,1 5/100/56,1 40 620 1977
Nr. 61
Kennzeichnungen
KBA-Nummer 47726
Herstellerzeichen AUTEC
Radtyp und Ausführung Z7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 Kegel 60° 90 -
S02 Mutter M12x1,25 Kegel 60° 100 -
S03 Schraube M14x1,5 Kegel 60° 110 28
S04 Mutter M12x1,25 Kegel 60° 120 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55066209 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 9
Verwendungsbereich
Hersteller MG Rover
Subaru
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Rover 75, MG ZT 85-130 205/50R17 K1c K2b A01 A02 A04
RJ, J 85-130 225/45R17 K1c K2b R35 A05 A08 A09
e11*98/14*0111*.., A12 A16 A82
e11*2001/116*0111*. B03 Lim V17
S03
Rover 75, MG ZT-T 85-130 205/50R17 K1c A01 A02 A04
RJ, J 85-130 225/45R17 K1c K2b R35 A05 A08 A09
e11*98/14*0111*.., A12 A16 A82
e11*2001/116*0111*. B03 Car V17
- Tourer/Kombi S03
Sub.Legacy Outback 110-180 205/50R17 K42 R09 T89 T93 Z49 A01 A02 A04
BL/BP, -S, -G 110-180 205/55R17 K42 R37 Z49 A05 A08 A09
e1*2001/116*0228*.., 110-180 215/50R17 K42 R37 T90 T91 Z49 A12 A16 A82
e1*2001/116*0256*.., 110-180 215/55R17 K42 K45 Z49 121 Car S01
e11*2001/116*0240*. 110-180 225/45R17 K42 R09 T90 T91 Z49
110-180 225/50R17 K1b K2b K42 K45 Z49
110-180 235/50R17 K1c K2b K42 K45 Z49 121
Subaru Forester 90-169 205/55R17 R37 A02 A04 A05
SG, SGS, SGG 90-169 215/50R17 A01 K1a K1b K2b R37 A08 A09 A12
e13*98/14*0087*.., 90-169 215/55R17 A01 K1a K1b K2b A16 A82 S01
e1*2001/116*0209*.., 90-169 225/50R17 A01 K1c K2c K42 Z49
e11*2001/116*0242*. 90-169 235/45R17 A01 K1a K1b K2b R70
Subaru Forester 108-169 215/55R17 A02 A04 A05
SH, SHS 108-169 215/60R17 117 A08 A09 A12
e13*2001/116*0982*. 108-169 225/55R17 A16 A82 Car
e1*2001/116*0485*.. 108-169 235/50R17 A01 K1c K2c K42 Z58 S02
108-169 235/55R17 A01 K1c K2c K42 Z58 117
Subaru Impreza 79-195 205/50R17 K1c T89 A01 A02 A04
G3, G3S 79-195 215/45R17 K1c T87 T88 A05 A08 A09
e1*2001/116*0438*.., 79-195 225/45R17 K1c A12 A16 A82
e1*2001/116*0460*.. Flh S02
Subaru Impreza 70-169 205/45R17 K42 R37 Z49 A01 A02 A04
GD/GG ww GD/GGS 70-169 205/50R17 K42 R37 R60 Z49 A05 A08 A09
e1*98/14*0145*.., 70-169 215/45R17 K42 T87 T88 Z49 A12 A16 A82
e1*98/14*0163*.. 70-169 225/45R17 K1c K2c K42 R60 Z49 Car S01
- Kombi
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Impreza 70-169 205/45R17 R37 A02 A04 A05
GD/GG ww GD/GGS 70-195 205/50R17 A01 K42 R37 R60 Z49 A08 A09 A12
e1*98/14*0145*.., 70-195 215/45R17 A01 R37 Z49 A16 A82 B03
e1*98/14*0163*.. 70-195 225/45R17 A01 K1c K42 R60 Z49 Sth S01
- Limousine
Subaru Impreza 66-160 205/45R17 K1c K2b K41 K42 K45 K56 A01 A02 A04
GFC, GC/GF 66-160 215/40R17 K1c K2b K41 K42 K45 K56 A05 A08 A09
G334, 66-92 205/40R17 K1c K2b K41 K42 K45 K56 A12 A16 A82
e13*96/79, 98/14 S01
*0026*..
Subaru Legacy 92-115 205/40R17 K1c K2b T84 Z49 A01 A02 A04
BE/BH, BE/BHS 92-115 205/45R17 K1c K2b T88 Z49 A05 A08 A09
e1*98/14*0108*.., 92-115 215/40R17 K1c K2c K42 T83 T85 T87 Z49 A12 A16 A82
e1*98/14*0149*.. 92-115 215/45R17 G46 K1c K2c K42 K56 T87 T88 X26 S01
T91 Z49
Subaru Legacy 101-180 205/50R17 K1c R37 T89 T93 Z49 A01 A02 A04
BL/BP, -S, -G 101-180 215/45R17 K1a K1b R37 T87 T91 A05 A08 A09
e1*2001/116*0228*.., 101-180 225/45R17 K1c T90 T91 Z49 A12 A16 A82
e1*2001/116*0256*.., 180 215/50R17 K1c K2b K42 K45 M+S R09 T91 B03 Car Lim
e11*2001/116*0240*. Z49 X26 S01
Subaru Legacy 110, 123 205/50R17 A13 A02 A04 A05
BM/BR, BM/BRS 110, 123 205/55R17 A13 A08 A09 A16
e1*2007/46*0079*..; 110, 123 215/50R17 A33 A56 A82 B03
e13*2007/46*1074*.. 110, 123 225/45R17 A13 Car NfS X26
110, 123 225/50R17 A01 A12 K6c S04
Subaru Outback 110-191 225/60R17 A33 116 A02 A04 A05
BM/BR, BM/BRS 110-191 235/55R17 A33 117 A08 A09 A16
e1*2007/46*0079*..; 110-191 245/55R17 A12 116 A56 A82 Car
e13*2007/46*1074*.. 110-191 255/50R17 A01 A12 K6d 118 S04
Auflagen und Hinweise
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
117 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1170 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
118 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1180 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 9
121 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1210 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 9

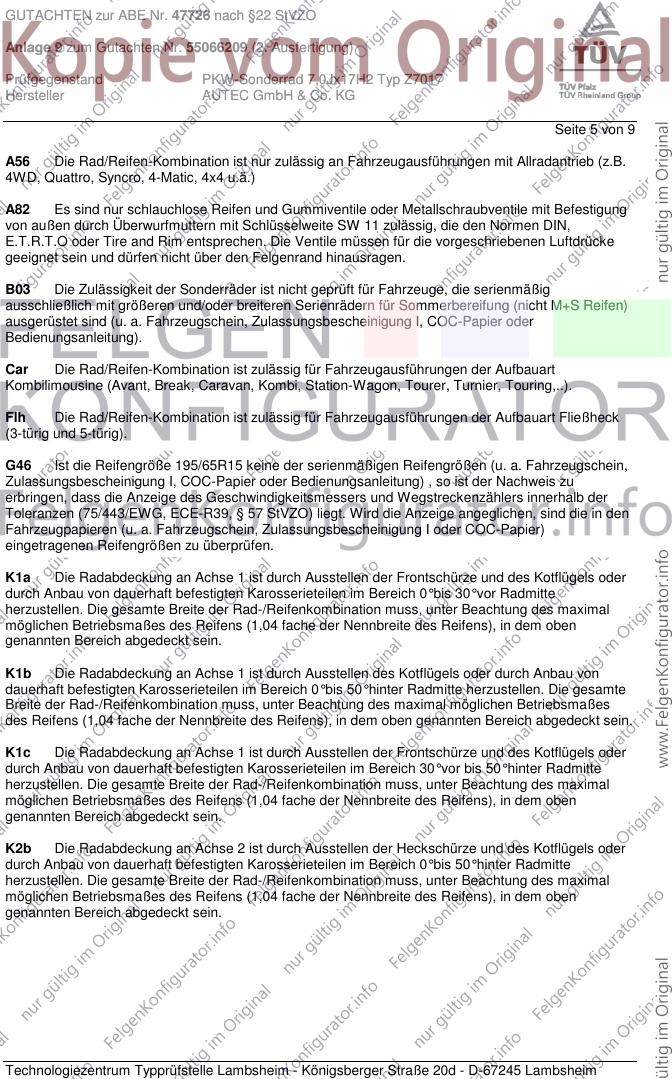

A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 9
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NfS Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Ausstattungspaket Sport (Bilstein Sportfahrwerk).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R60 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/55R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG

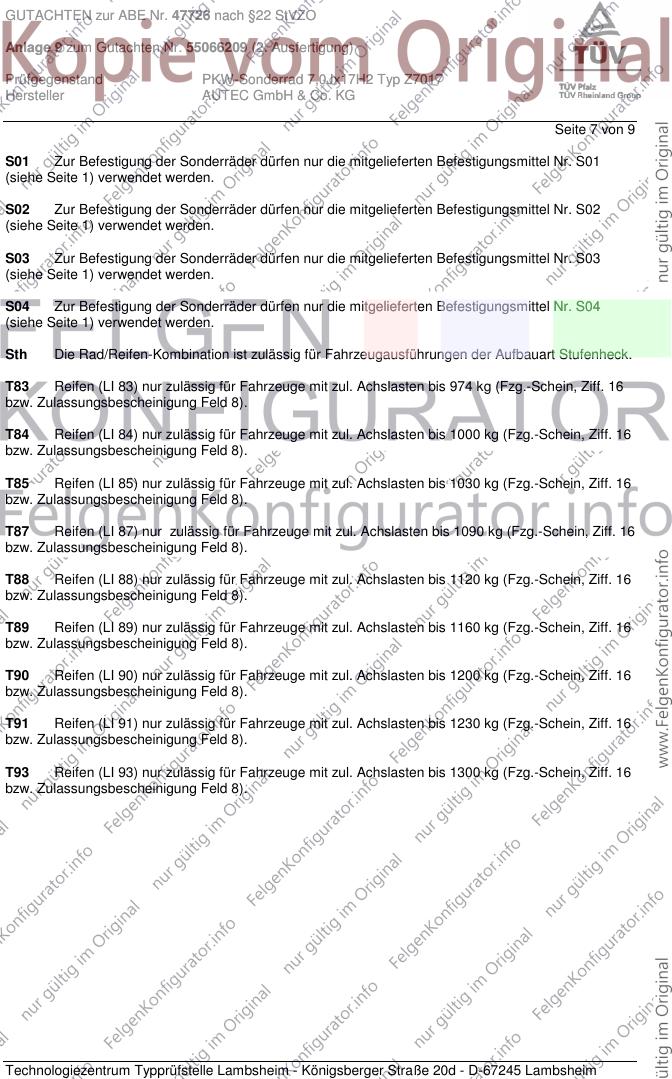

Seite 7 von 9
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG

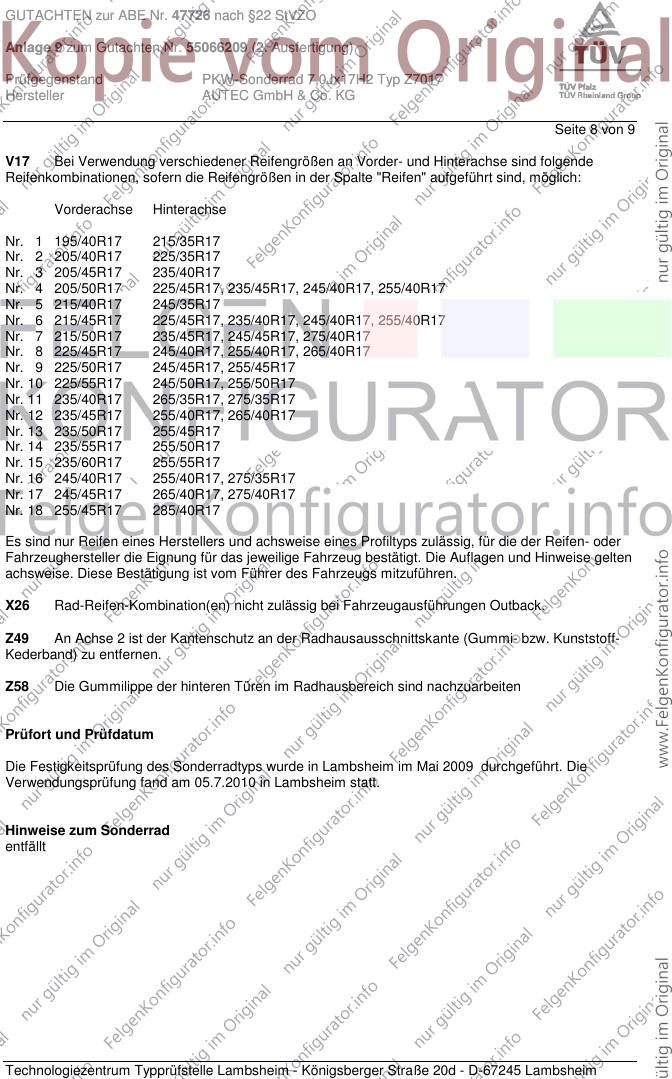

Seite 8 von 9
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X26 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Outback.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Z58 Die Gummilippe der hinteren Türen im Radhausbereich sind nachzuarbeiten
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim im Mai 2009 durchgeführt. Die
Verwendungsprüfung fand am 05.7.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Februar 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 5.Juli 2010
Haasis 00152998.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
