GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55075311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 1 von 8
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y2 W3-7016 Y2 / Ø63,4xØ56,1 5/100/56,1 38 580 2000
Kennzeichnungen
KBA-Nummer 48628
Herstellerzeichen MAM
Radtyp und Ausführung W2-7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 Kegel 60° 90 -
S02 Schraube M14x1,5 Kegel 60° 110 28
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Mutter M12x1,25 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller MG Rover
Subaru
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55075311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

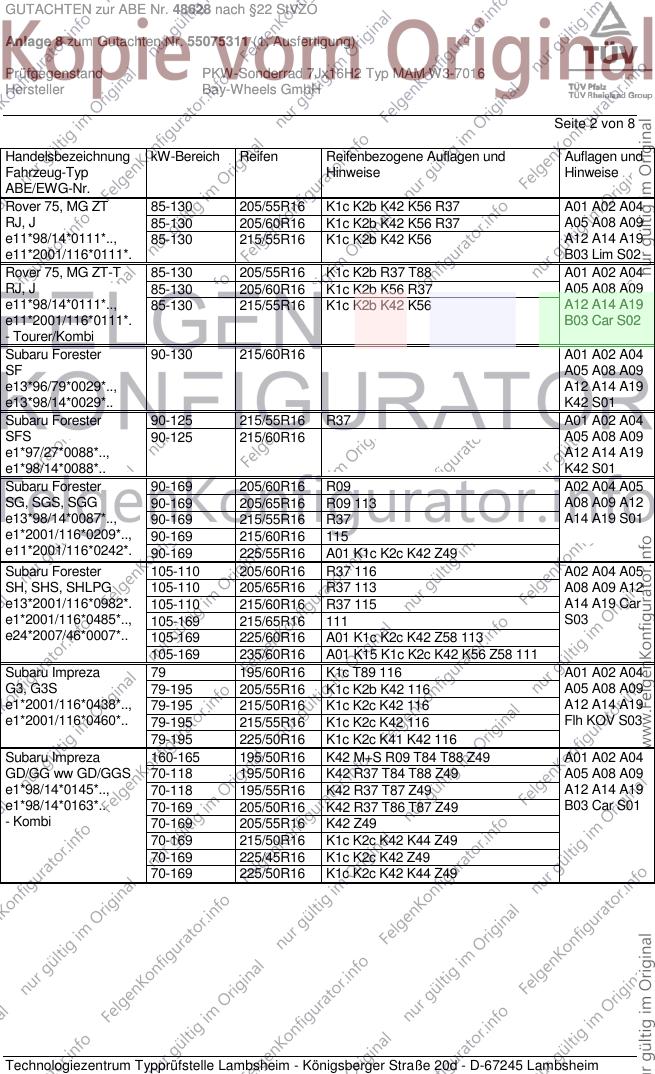

Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Rover 75, MG ZT 85-130 205/55R16 K1c K2b K42 K56 R37 A01 A02 A04
RJ, J 85-130 205/60R16 K1c K2b K42 K56 R37 A05 A08 A09
e11*98/14*0111*.., 85-130 215/55R16 K1c K2b K42 K56 A12 A14 A19
e11*2001/116*0111*. B03 Lim S02
Rover 75, MG ZT-T 85-130 205/55R16 K1c K2b R37 T88 A01 A02 A04
RJ, J 85-130 205/60R16 K1c K2b K56 R37 A05 A08 A09
e11*98/14*0111*.., 85-130 215/55R16 K1c K2b K42 K56 A12 A14 A19
e11*2001/116*0111*. B03 Car S02
- Tourer/Kombi
Subaru Forester 90-130 215/60R16 A01 A02 A04
SF A05 A08 A09
e13*96/79*0029*.., A12 A14 A19
e13*98/14*0029*.. K42 S01
Subaru Forester 90-125 215/55R16 R37 A01 A02 A04
SFS 90-125 215/60R16 A05 A08 A09
e1*97/27*0088*.., A12 A14 A19
e1*98/14*0088*.. K42 S01
Subaru Forester 90-169 205/60R16 R09 A02 A04 A05
SG, SGS, SGG 90-169 205/65R16 R09 113 A08 A09 A12
e13*98/14*0087*.., 90-169 215/55R16 R37 A14 A19 S01
e1*2001/116*0209*.., 90-169 215/60R16 115
e11*2001/116*0242*. 90-169 225/55R16 A01 K1c K2c K42 Z49
Subaru Forester 105-110 205/60R16 R37 116 A02 A04 A05
SH, SHS, SHLPG 105-110 205/65R16 R37 113 A08 A09 A12
e13*2001/116*0982*. 105-110 215/60R16 R37 115 A14 A19 Car
e1*2001/116*0485*.., 105-169 215/65R16 111 S03
e24*2007/46*0007*.. 105-169 225/60R16 A01 K1c K2c K42 Z58 113
105-169 235/60R16 A01 K15 K1c K2c K42 K56 Z58 111
Subaru Impreza 79 195/60R16 K1c T89 116 A01 A02 A04
G3, G3S 79-195 205/55R16 K1c K2b K42 116 A05 A08 A09
e1*2001/116*0438*.., 79-195 215/50R16 K1c K2c K42 116 A12 A14 A19
e1*2001/116*0460*.. 79-195 215/55R16 K1c K2c K42 116 Flh KOV S03
79-195 225/50R16 K1c K2c K41 K42 116
Subaru Impreza 160-165 195/50R16 K42 M+S R09 T84 T88 Z49 A01 A02 A04
GD/GG ww GD/GGS 70-118 195/50R16 K42 R37 T84 T88 Z49 A05 A08 A09
e1*98/14*0145*.., 70-118 195/55R16 K42 R37 T87 Z49 A12 A14 A19
e1*98/14*0163*.. 70-169 205/50R16 K42 R37 T86 T87 Z49 B03 Car S01
- Kombi 70-169 205/55R16 K42 Z49
70-169 215/50R16 K1c K2c K42 K44 Z49
70-169 225/45R16 K1c K2c K42 Z49
70-169 225/50R16 K1c K2c K42 K44 Z49
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55075311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

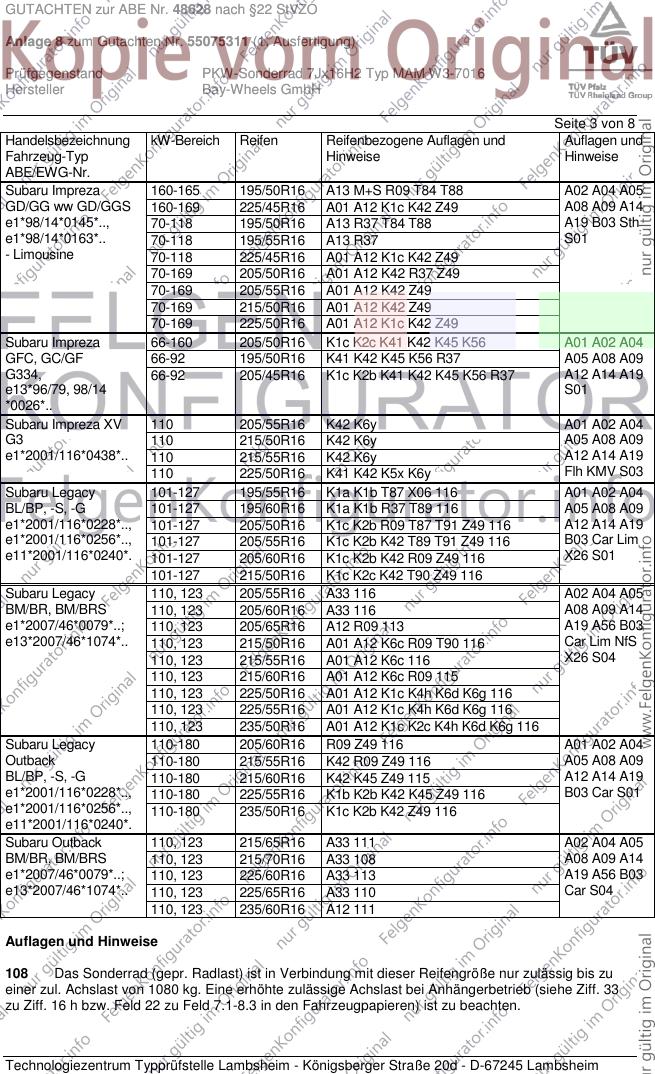

Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Impreza 160-165 195/50R16 A13 M+S R09 T84 T88 A02 A04 A05
GD/GG ww GD/GGS 160-169 225/45R16 A01 A12 K1c K42 Z49 A08 A09 A14
e1*98/14*0145*.., 70-118 195/50R16 A13 R37 T84 T88 A19 B03 Sth
e1*98/14*0163*.. 70-118 195/55R16 A13 R37 S01
- Limousine 70-118 225/45R16 A01 A12 K1c K42 Z49
70-169 205/50R16 A01 A12 K42 R37 Z49
70-169 205/55R16 A01 A12 K42 Z49
70-169 215/50R16 A01 A12 K42 Z49
70-169 225/50R16 A01 A12 K1c K42 Z49
Subaru Impreza 66-160 205/50R16 K1c K2c K41 K42 K45 K56 A01 A02 A04
GFC, GC/GF 66-92 195/50R16 K41 K42 K45 K56 R37 A05 A08 A09
G334, 66-92 205/45R16 K1c K2b K41 K42 K45 K56 R37 A12 A14 A19
e13*96/79, 98/14 S01
*0026*..
Subaru Impreza XV 110 205/55R16 K42 K6y A01 A02 A04
G3 110 215/50R16 K42 K6y A05 A08 A09
e1*2001/116*0438*.. 110 215/55R16 K42 K6y A12 A14 A19
110 225/50R16 K41 K42 K5x K6y Flh KMV S03
Subaru Legacy 101-127 195/55R16 K1a K1b T87 X06 116 A01 A02 A04
BL/BP, -S, -G 101-127 195/60R16 K1a K1b R37 T89 116 A05 A08 A09
e1*2001/116*0228*.., 101-127 205/50R16 K1c K2b R09 T87 T91 Z49 116 A12 A14 A19
e1*2001/116*0256*.., 101-127 205/55R16 K1c K2b K42 T89 T91 Z49 116 B03 Car Lim
e11*2001/116*0240*. 101-127 205/60R16 K1c K2b K42 R09 Z49 116 X26 S01
101-127 215/50R16 K1c K2c K42 T90 Z49 116
Subaru Legacy 110, 123 205/55R16 A33 116 A02 A04 A05
BM/BR, BM/BRS 110, 123 205/60R16 A33 116 A08 A09 A14
e1*2007/46*0079*..; 110, 123 205/65R16 A12 R09 113 A19 A56 B03
e13*2007/46*1074*.. 110, 123 215/50R16 A01 A12 K6c R09 T90 116 Car Lim NfS
110, 123 215/55R16 A01 A12 K6c 116 X26 S04
110, 123 215/60R16 A01 A12 K6c R09 115
110, 123 225/50R16 A01 A12 K1c K4h K6d K6g 116
110, 123 225/55R16 A01 A12 K1c K4h K6d K6g 116
110, 123 235/50R16 A01 A12 K1c K2c K4h K6d K6g 116
Subaru Legacy 110-180 205/60R16 R09 Z49 116 A01 A02 A04
Outback 110-180 215/55R16 K42 R09 Z49 116 A05 A08 A09
BL/BP, -S, -G 110-180 215/60R16 K42 K45 Z49 115 A12 A14 A19
e1*2001/116*0228*.., 110-180 225/55R16 K1b K2b K42 K45 Z49 116 B03 Car S01
e1*2001/116*0256*.., 110-180 235/50R16 K1c K2b K42 Z49 116
e11*2001/116*0240*.
Subaru Outback 110, 123 215/65R16 A33 111 A02 A04 A05
BM/BR, BM/BRS 110, 123 215/70R16 A33 108 A08 A09 A14
e1*2007/46*0079*..; 110, 123 225/60R16 A33 113 A19 A56 B03
e13*2007/46*1074*.. 110, 123 225/65R16 A33 110 Car S04
110, 123 235/60R16 A12 111
Auflagen und Hinweise
108 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1080 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55075311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

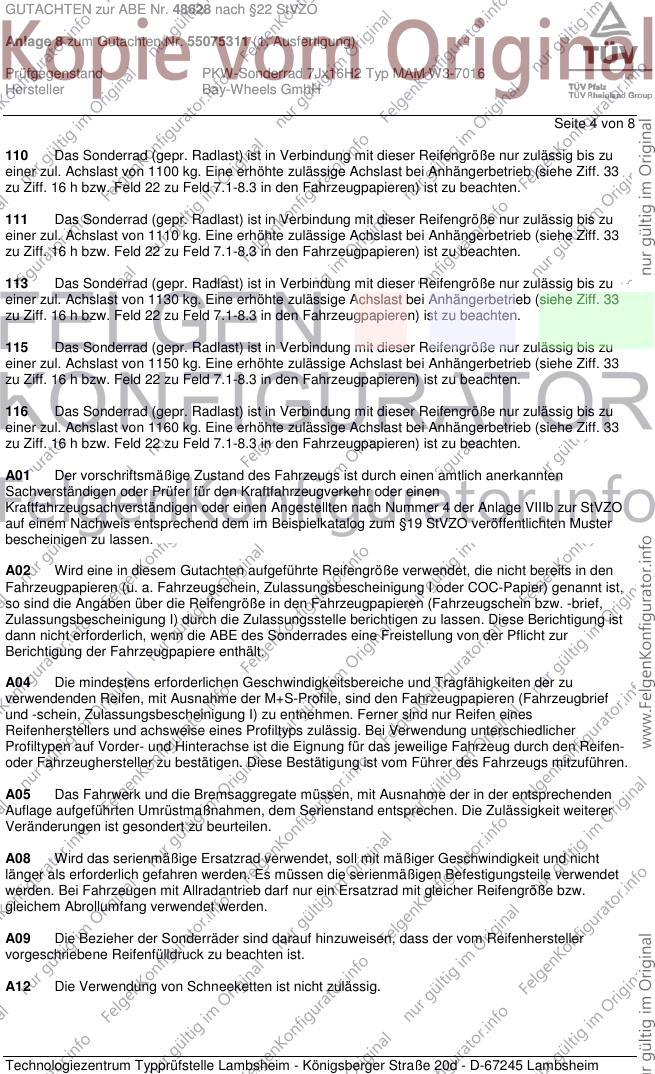

Seite 4 von 8
110 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1100 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
111 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1110 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
113 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1130 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
115 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1150 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55075311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 5 von 8
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55075311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 6 von 8
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NfS Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Ausstattungspaket Sport (Bilstein Sportfahrwerk).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55075311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 7 von 8
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X06 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X26 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Outback.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Z58 Die Gummilippe der hinteren Türen im Radhausbereich sind nachzuarbeiten
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. September 2011 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55075311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

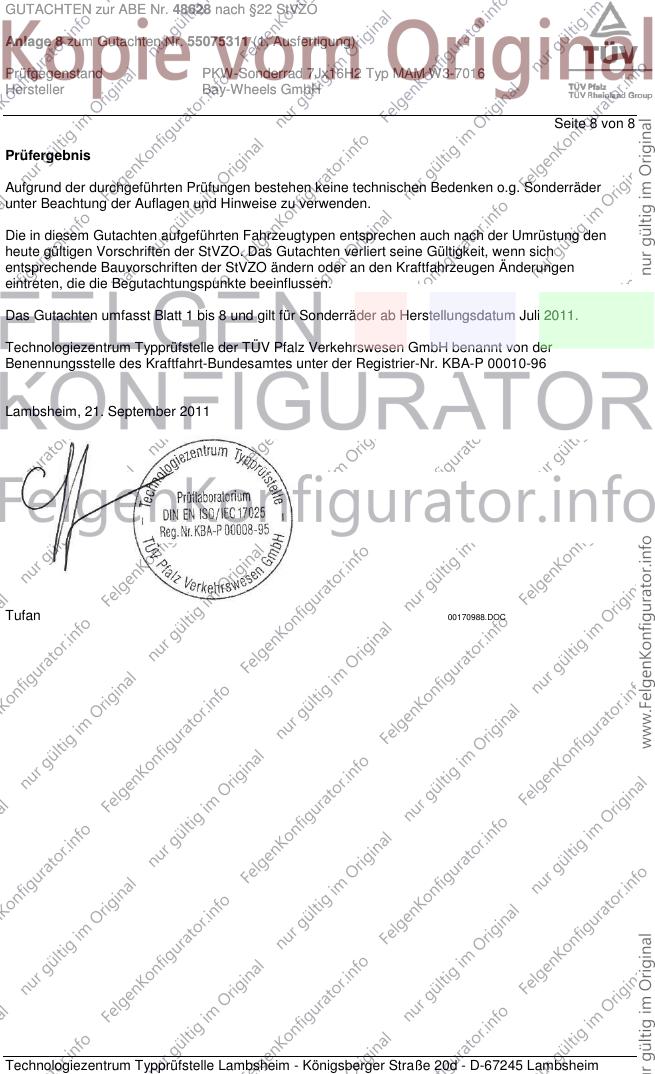

Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Juli 2011.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 21. September 2011
Tufan 00170988.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
