GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 9
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG12
Typ RG12 7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 RG12 7017 X5 / Ø63,4xØ56,1 5/100/56,1 38 615 2100
Kennzeichnungen
KBA-Nummer 48197
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG12 7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,25 Kegel 60° 90 - RG.514
S02 Schraube M14x1,5 Kegel 60° 110 28,3 RG.512
S03 Mutter M12x1,25 Kegel 60° 100 - RG.514
S04 Mutter M12x1,25 Kegel 60° 120 - RG.514
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller MG Rover
Subaru
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Rover 75, MG ZT 85-130 205/50R17 K1c K2b K42 K56 0A1 A01 A02
RJ, J 85-130 215/50R17 K1c K2b K42 K56 A04 A05 A08
e11*98/14*0111*.., 85-130 225/45R17 K1c K2b K42 K56 A09 A12 A15
e11*2001/116*0111*. A21 B03 Lim
V17 S02
Rover 75, MG ZT-T 85-130 205/50R17 K1c K2b 0A1 A01 A02
RJ, J 85-130 215/50R17 K1c K2b K42 K56 A04 A05 A08
e11*98/14*0111*.., 85-130 225/45R17 K1c K2b K42 K56 A09 A12 A15
e11*2001/116*0111*. A21 B03 Car
- Tourer/Kombi V17 S02
Subaru BRZ (Z) 147 205/45R17 A32 0A1 A02 A04
ZC, GC/GF 147 205/50R17 A12 A05 A08 A09
e13*2007/46*1281*..; 147 215/45R17 A12 A15 A21 A58
e13*2001/116* 147 225/45R17 A12 Cpe S04
0026*05-..
Subaru Forester 90-130 215/50R17 K42 0A1 A01 A02
SF 90-130 225/50R17 K42 A04 A05 A08
e13*96/79*0029*.., A09 A12 A15
e13*98/14*0029*.. A21 S01
Subaru Forester 90-125 215/50R17 K42 0A1 A01 A02
SFS 90-125 225/50R17 K42 A04 A05 A08
e1*97/27*0088*.., A09 A12 A15
e1*98/14*0088*.. A21 S01
Subaru Forester 90-169 205/55R17 R37 0A1 A02 A04
SG, SGS, SGG 90-169 215/50R17 A01 K1a K1b K2b R37 A05 A08 A09
e13*98/14*0087*.., 90-169 215/55R17 A01 K1a K1b K2b A12 A15 A21
e1*2001/116*0209*.., 90-169 225/50R17 A01 K1c K2c K42 Z49 S01
e11*2001/116*0242*. 90-169 235/45R17 A01 K1a K1b K2b R70
Subaru Forester 104-169 215/55R17 0A1 A02 A04
SH, SHS, SHLPG 104-169 215/60R17 A05 A08 A09
e13*2001/116*0982*0 104-169 225/55R17 A01 K1c K2c K42 Z58 A12 A15 A21
0-08; 104-169 235/50R17 A01 K1c K2c K42 K56 Z58 Car S03
e1*2001/116*0485*.., 104-169 235/55R17 A01 K15 K1c K2c K42 K56 Z58
e24*2007/46*0007*..
Subaru Forester 108, 110 215/60R17 Z16 0A1 A02 A04
SJ, SH 108, 110 215/65R17 Z16 A05 A08 A09
e13*2007/46*1305*.. 108-177 225/55R17 A01 K1c A12 A15 A21
e13*2001/116* 108-177 225/60R17 A01 K1c A56 Car S04
0982*09-.. (Ausf. SJ) 108-177 235/55R17 A01 K1c
108-177 245/50R17 A01 K1c K2c
108-177 245/55R17 A01 K1c K2c
Subaru Impreza 79-195 205/50R17 K1c K2b K42 T89 0A1 A01 A02
G3, G3S 79-195 215/45R17 K1c T87 T88 A04 A05 A08
e1*2001/116*0438*.., 79-195 225/45R17 K1c K2b K42 A09 A12 A15
e1*2001/116*0460*.. A21 Flh KOV
S03
Subaru Impreza 84 205/50R17 K1c K6g K6i K6r 0A1 A01 A02
G4 84 215/45R17 K6d T87 T91 A04 A05 A08
e1*2007/46*0597*.. 84 225/45R17 K1c K6g K6i K6r A09 A12 A15
A21 Flh S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

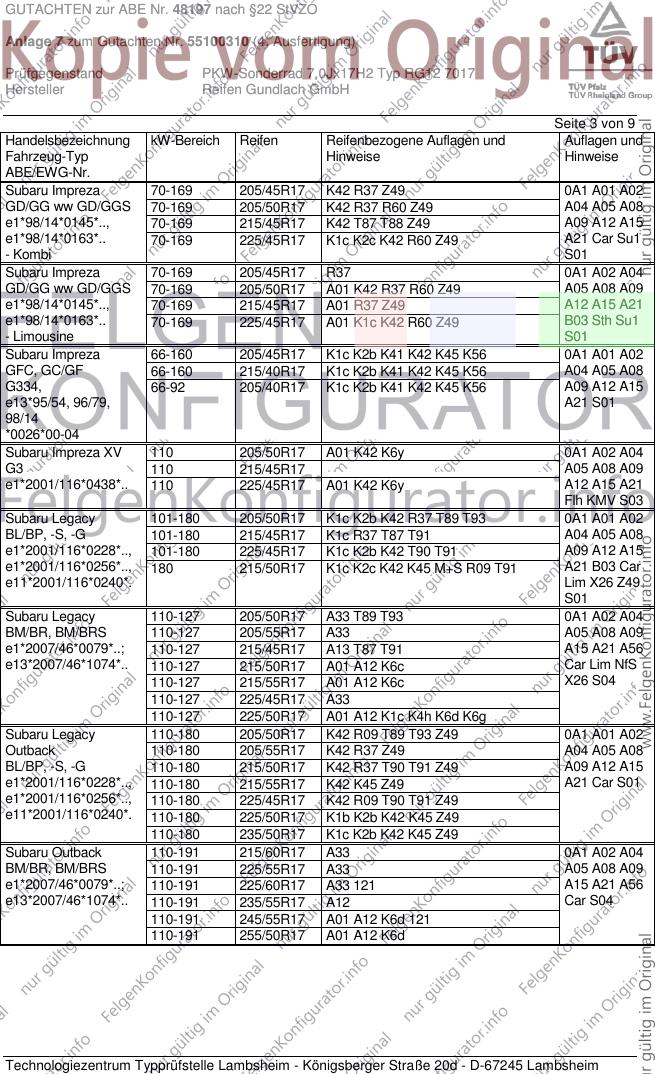

GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Impreza 70-169 205/45R17 K42 R37 Z49 0A1 A01 A02
GD/GG ww GD/GGS 70-169 205/50R17 K42 R37 R60 Z49 A04 A05 A08
e1*98/14*0145*.., 70-169 215/45R17 K42 T87 T88 Z49 A09 A12 A15
e1*98/14*0163*.. 70-169 225/45R17 K1c K2c K42 R60 Z49 A21 Car Su1
- Kombi S01
Subaru Impreza 70-169 205/45R17 R37 0A1 A02 A04
GD/GG ww GD/GGS 70-169 205/50R17 A01 K42 R37 R60 Z49 A05 A08 A09
e1*98/14*0145*.., 70-169 215/45R17 A01 R37 Z49 A12 A15 A21
e1*98/14*0163*.. 70-169 225/45R17 A01 K1c K42 R60 Z49 B03 Sth Su1
- Limousine S01
Subaru Impreza 66-160 205/45R17 K1c K2b K41 K42 K45 K56 0A1 A01 A02
GFC, GC/GF 66-160 215/40R17 K1c K2b K41 K42 K45 K56 A04 A05 A08
G334, 66-92 205/40R17 K1c K2b K41 K42 K45 K56 A09 A12 A15
e13*95/54, 96/79, A21 S01
98/14
*0026*00-04
Subaru Impreza XV 110 205/50R17 A01 K42 K6y 0A1 A02 A04
G3 110 215/45R17 A05 A08 A09
e1*2001/116*0438*.. 110 225/45R17 A01 K42 K6y A12 A15 A21
Flh KMV S03
Subaru Legacy 101-180 205/50R17 K1c K2b K42 R37 T89 T93 0A1 A01 A02
BL/BP, -S, -G 101-180 215/45R17 K1c R37 T87 T91 A04 A05 A08
e1*2001/116*0228*.., 101-180 225/45R17 K1c K2b K42 T90 T91 A09 A12 A15
e1*2001/116*0256*.., 180 215/50R17 K1c K2c K42 K45 M+S R09 T91 A21 B03 Car
e11*2001/116*0240*. Lim X26 Z49
S01
Subaru Legacy 110-127 205/50R17 A33 T89 T93 0A1 A02 A04
BM/BR, BM/BRS 110-127 205/55R17 A33 A05 A08 A09
e1*2007/46*0079*..; 110-127 215/45R17 A13 T87 T91 A15 A21 A56
e13*2007/46*1074*.. 110-127 215/50R17 A01 A12 K6c Car Lim NfS
110-127 215/55R17 A01 A12 K6c X26 S04
110-127 225/45R17 A33
110-127 225/50R17 A01 A12 K1c K4h K6d K6g
Subaru Legacy 110-180 205/50R17 K42 R09 T89 T93 Z49 0A1 A01 A02
Outback 110-180 205/55R17 K42 R37 Z49 A04 A05 A08
BL/BP, -S, -G 110-180 215/50R17 K42 R37 T90 T91 Z49 A09 A12 A15
e1*2001/116*0228*.., 110-180 215/55R17 K42 K45 Z49 A21 Car S01
e1*2001/116*0256*.., 110-180 225/45R17 K42 R09 T90 T91 Z49
e11*2001/116*0240*. 110-180 225/50R17 K1b K2b K42 K45 Z49
110-180 235/50R17 K1c K2b K42 K45 Z49
Subaru Outback 110-191 215/60R17 A33 0A1 A02 A04
BM/BR, BM/BRS 110-191 225/55R17 A33 A05 A08 A09
e1*2007/46*0079*..; 110-191 225/60R17 A33 121 A15 A21 A56
e13*2007/46*1074*.. 110-191 235/55R17 A12 Car S04
110-191 245/55R17 A01 A12 K6d 121
110-191 255/50R17 A01 A12 K6d
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru XV 80-110 215/55R17 K1c M+S 0A1 A01 A02
G4 80-110 225/50R17 K1c K6w M+S A04 A05 A08
e1*2007/46*0597*.. 80-110 225/55R17 K1c K6w A09 A12 A15
A21 A56 Flh
KMV S03
Toyota GT86 (Z) 147 205/45R17 A32 0A1 A02 A04
ZN, GC/GF 147 205/50R17 A12 A05 A08 A09
e13*2007/46*1287*..; 147 215/45R17 A12 A15 A21 A58
e13*2001/116* 147 225/45R17 A12 Cpe S04
0026*05-..
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
121 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1210 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 9
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH

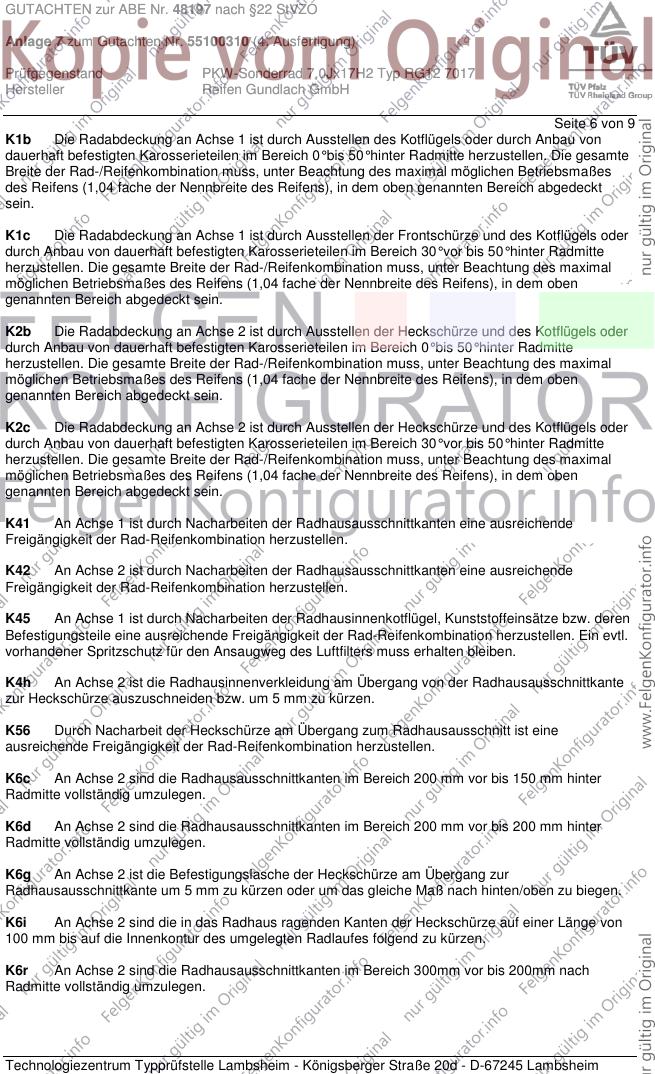

Seite 6 von 9
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH

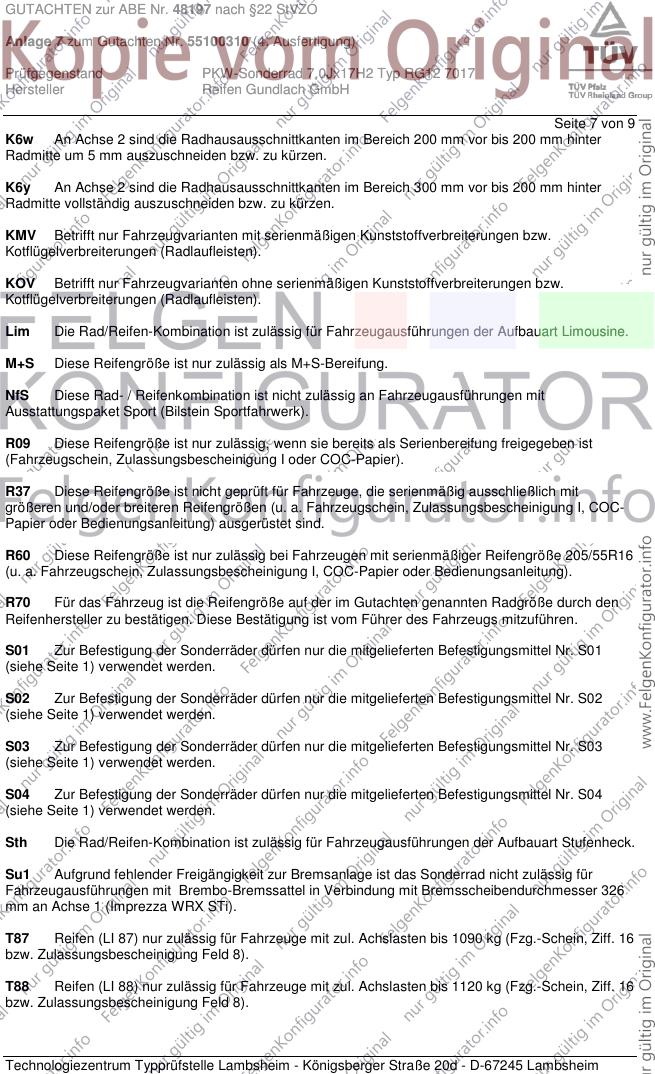

Seite 7 von 9
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NfS Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Ausstattungspaket Sport (Bilstein Sportfahrwerk).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R60 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/55R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Su1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 326
mm an Achse 1 (Imprezza WRX STi).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH

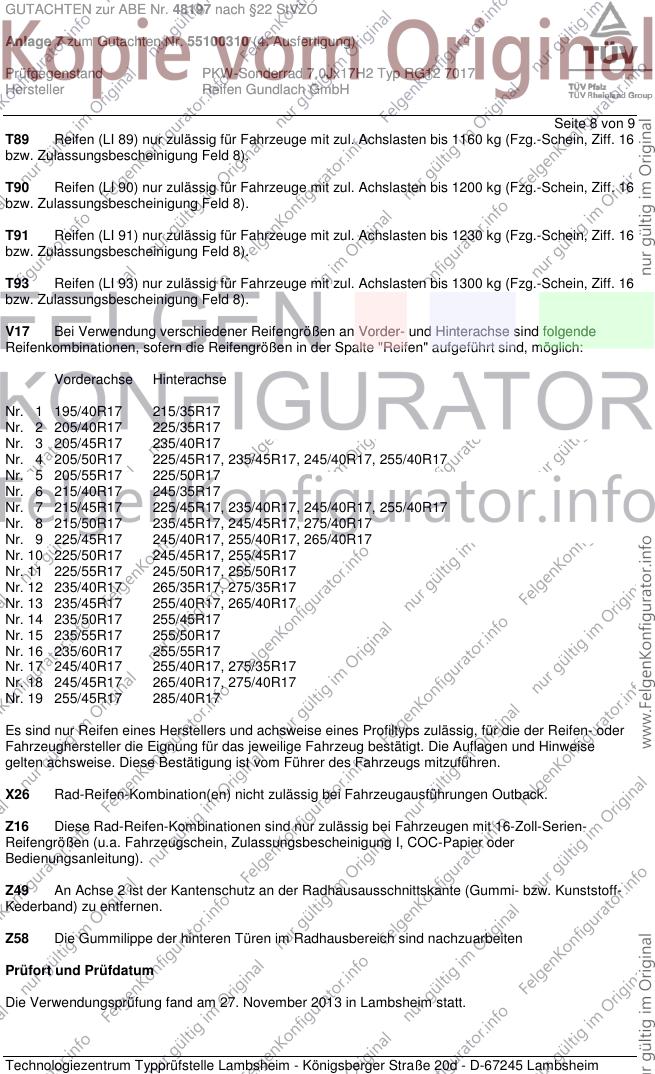

Seite 8 von 9
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X26 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Outback.
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Z58 Die Gummilippe der hinteren Türen im Radhausbereich sind nachzuarbeiten
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. November 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH

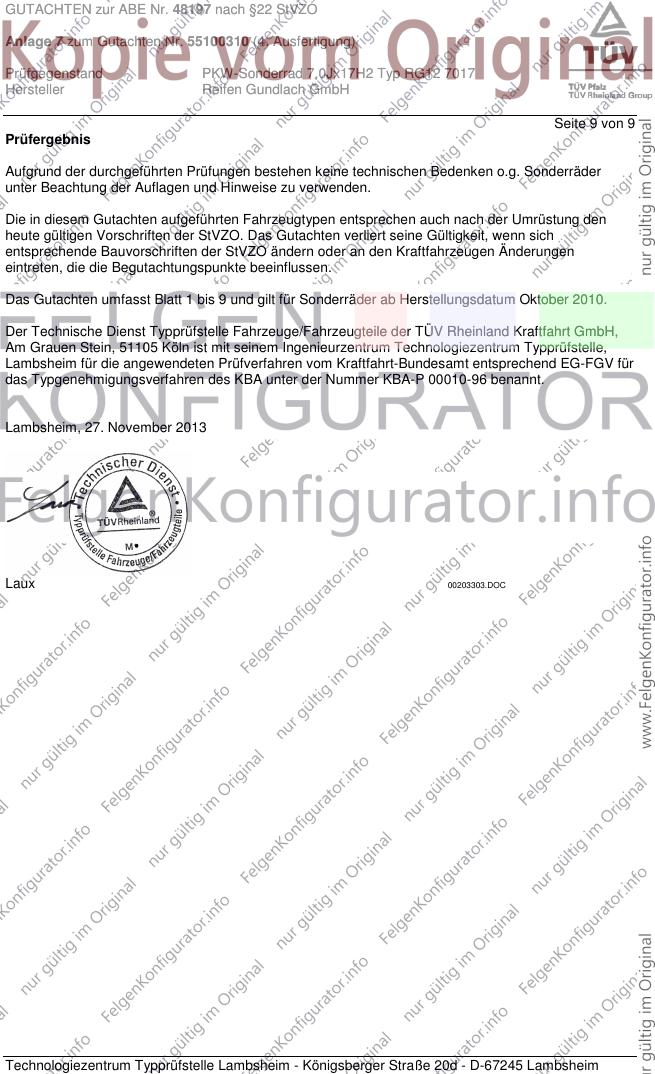

Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Oktober 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. November 2013
Laux 00203303.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
