GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 34 zum Gutachten Nr. 55067807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG

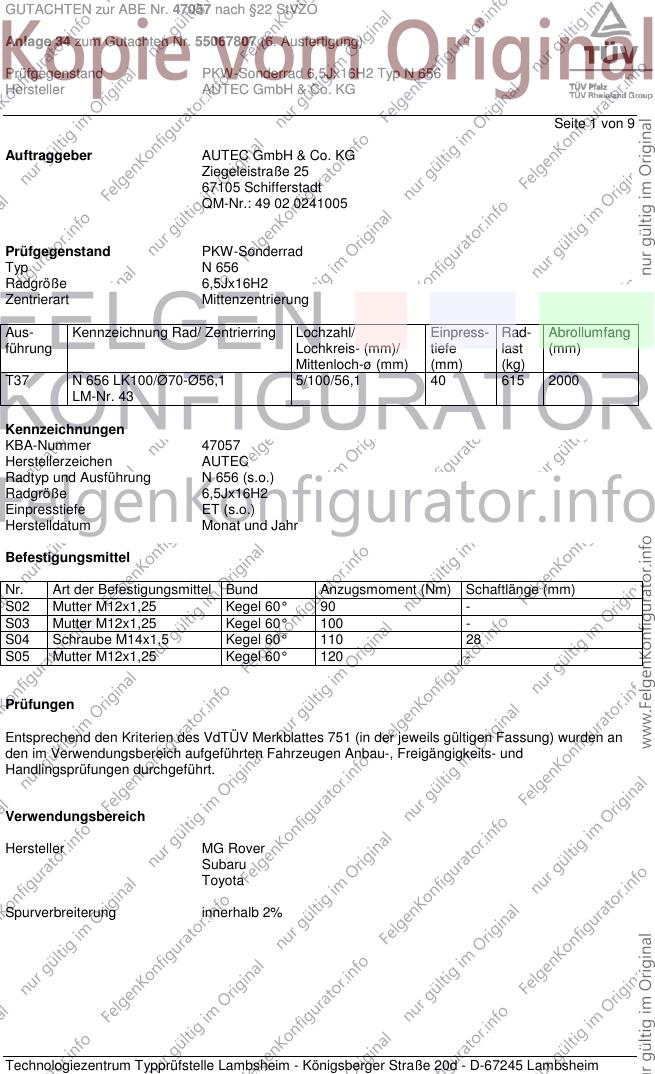

Seite 1 von 9
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ N 656
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
T37 N 656 LK100/Ø70-Ø56,1 5/100/56,1 40 615 2000
LM-Nr. 43
Kennzeichnungen
KBA-Nummer 47057
Herstellerzeichen AUTEC
Radtyp und Ausführung N 656 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Schraube M14x1,5 Kegel 60° 110 28
S05 Mutter M12x1,25 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller MG Rover
Subaru
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 34 zum Gutachten Nr. 55067807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG

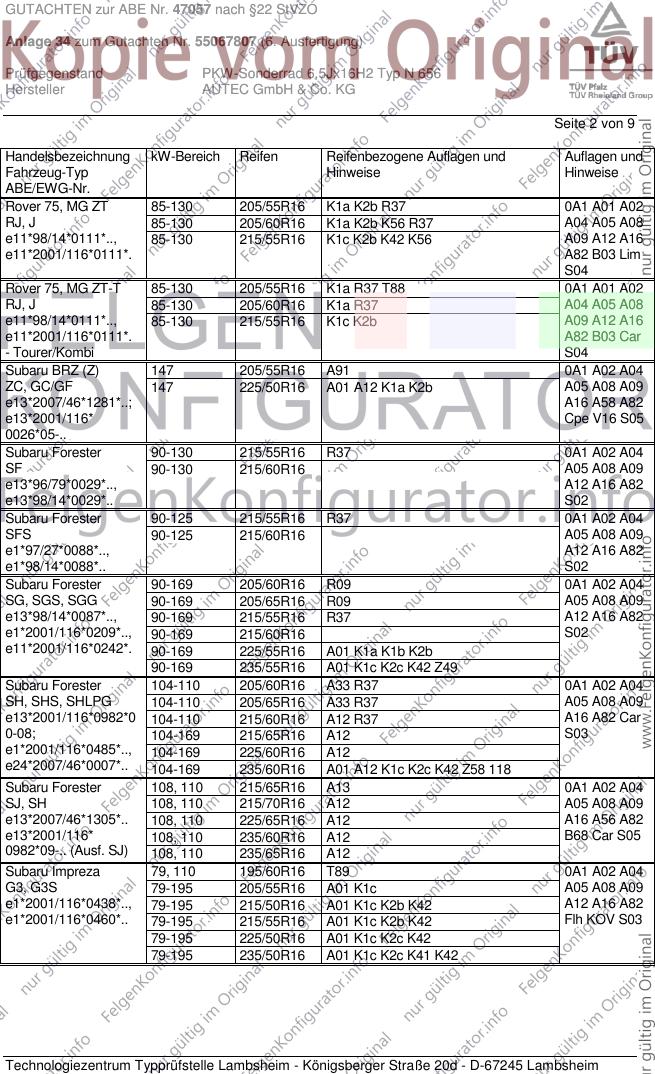

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Rover 75, MG ZT 85-130 205/55R16 K1a K2b R37 0A1 A01 A02
RJ, J 85-130 205/60R16 K1a K2b K56 R37 A04 A05 A08
e11*98/14*0111*.., 85-130 215/55R16 K1c K2b K42 K56 A09 A12 A16
e11*2001/116*0111*. A82 B03 Lim
S04
Rover 75, MG ZT-T 85-130 205/55R16 K1a R37 T88 0A1 A01 A02
RJ, J 85-130 205/60R16 K1a R37 A04 A05 A08
e11*98/14*0111*.., 85-130 215/55R16 K1c K2b A09 A12 A16
e11*2001/116*0111*. A82 B03 Car
- Tourer/Kombi S04
Subaru BRZ (Z) 147 205/55R16 A91 0A1 A02 A04
ZC, GC/GF 147 225/50R16 A01 A12 K1a K2b A05 A08 A09
e13*2007/46*1281*..; A16 A58 A82
e13*2001/116* Cpe V16 S05
0026*05-..
Subaru Forester 90-130 215/55R16 R37 0A1 A02 A04
SF 90-130 215/60R16 A05 A08 A09
e13*96/79*0029*.., A12 A16 A82
e13*98/14*0029*.. S02
Subaru Forester 90-125 215/55R16 R37 0A1 A02 A04
SFS 90-125 215/60R16 A05 A08 A09
e1*97/27*0088*.., A12 A16 A82
e1*98/14*0088*.. S02
Subaru Forester 90-169 205/60R16 R09 0A1 A02 A04
SG, SGS, SGG 90-169 205/65R16 R09 A05 A08 A09
e13*98/14*0087*.., 90-169 215/55R16 R37 A12 A16 A82
e1*2001/116*0209*.., 90-169 215/60R16 S02
e11*2001/116*0242*. 90-169 225/55R16 A01 K1a K1b K2b
90-169 235/55R16 A01 K1c K2c K42 Z49
Subaru Forester 104-110 205/60R16 A33 R37 0A1 A02 A04
SH, SHS, SHLPG 104-110 205/65R16 A33 R37 A05 A08 A09
e13*2001/116*0982*0 104-110 215/60R16 A12 R37 A16 A82 Car
0-08; 104-169 215/65R16 A12 S03
e1*2001/116*0485*.., 104-169 225/60R16 A12
e24*2007/46*0007*.. 104-169 235/60R16 A01 A12 K1c K2c K42 Z58 118
Subaru Forester 108, 110 215/65R16 A13 0A1 A02 A04
SJ, SH 108, 110 215/70R16 A12 A05 A08 A09
e13*2007/46*1305*.. 108, 110 225/65R16 A12 A16 A56 A82
e13*2001/116* 108, 110 235/60R16 A12 B68 Car S05
0982*09-.. (Ausf. SJ) 108, 110 235/65R16 A12
Subaru Impreza 79, 110 195/60R16 T89 0A1 A02 A04
G3, G3S 79-195 205/55R16 A01 K1c A05 A08 A09
e1*2001/116*0438*.., 79-195 215/50R16 A01 K1c K2b K42 A12 A16 A82
e1*2001/116*0460*.. 79-195 215/55R16 A01 K1c K2b K42 Flh KOV S03
79-195 225/50R16 A01 K1c K2c K42
79-195 235/50R16 A01 K1c K2c K41 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 34 zum Gutachten Nr. 55067807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG

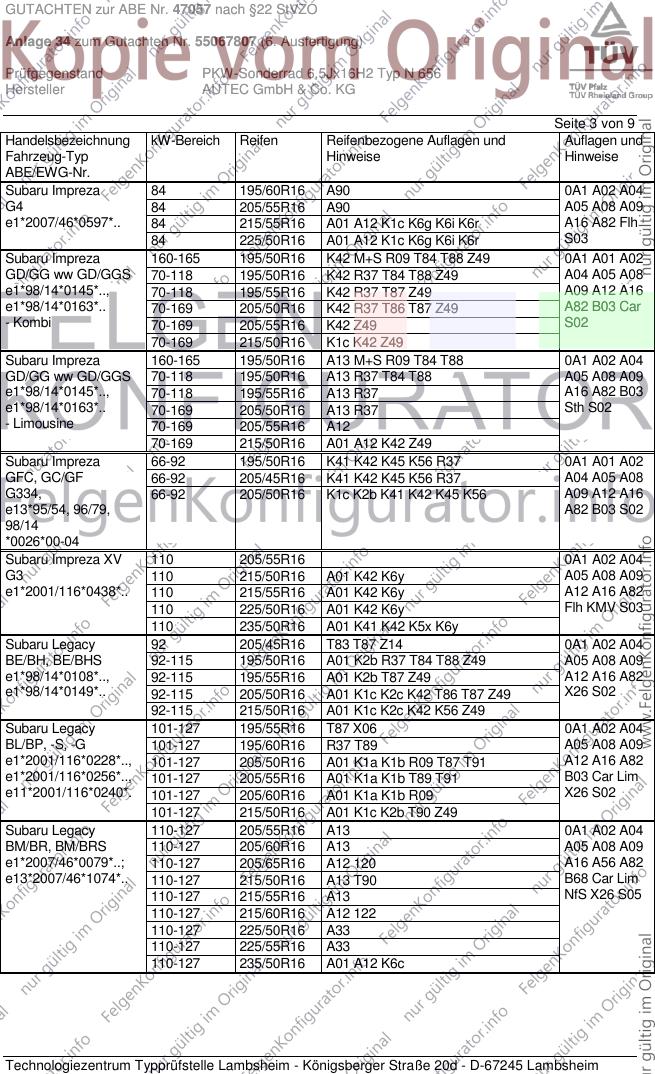

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Impreza 84 195/60R16 A90 0A1 A02 A04
G4 84 205/55R16 A90 A05 A08 A09
e1*2007/46*0597*.. 84 215/55R16 A01 A12 K1c K6g K6i K6r A16 A82 Flh
84 225/50R16 A01 A12 K1c K6g K6i K6r S03
Subaru Impreza 160-165 195/50R16 K42 M+S R09 T84 T88 Z49 0A1 A01 A02
GD/GG ww GD/GGS 70-118 195/50R16 K42 R37 T84 T88 Z49 A04 A05 A08
e1*98/14*0145*.., 70-118 195/55R16 K42 R37 T87 Z49 A09 A12 A16
e1*98/14*0163*.. 70-169 205/50R16 K42 R37 T86 T87 Z49 A82 B03 Car
- Kombi 70-169 205/55R16 K42 Z49 S02
70-169 215/50R16 K1c K42 Z49
Subaru Impreza 160-165 195/50R16 A13 M+S R09 T84 T88 0A1 A02 A04
GD/GG ww GD/GGS 70-118 195/50R16 A13 R37 T84 T88 A05 A08 A09
e1*98/14*0145*.., 70-118 195/55R16 A13 R37 A16 A82 B03
e1*98/14*0163*.. 70-169 205/50R16 A13 R37 Sth S02
- Limousine 70-169 205/55R16 A12
70-169 215/50R16 A01 A12 K42 Z49
Subaru Impreza 66-92 195/50R16 K41 K42 K45 K56 R37 0A1 A01 A02
GFC, GC/GF 66-92 205/45R16 K41 K42 K45 K56 R37 A04 A05 A08
G334, 66-92 205/50R16 K1c K2b K41 K42 K45 K56 A09 A12 A16
e13*95/54, 96/79, A82 B03 S02
98/14
*0026*00-04
Subaru Impreza XV 110 205/55R16 0A1 A02 A04
G3 110 215/50R16 A01 K42 K6y A05 A08 A09
e1*2001/116*0438*.. 110 215/55R16 A01 K42 K6y A12 A16 A82
110 225/50R16 A01 K42 K6y Flh KMV S03
110 235/50R16 A01 K41 K42 K5x K6y
Subaru Legacy 92 205/45R16 T83 T87 Z14 0A1 A02 A04
BE/BH, BE/BHS 92-115 195/50R16 A01 K2b R37 T84 T88 Z49 A05 A08 A09
e1*98/14*0108*.., 92-115 195/55R16 A01 K2b T87 Z49 A12 A16 A82
e1*98/14*0149*.. 92-115 205/50R16 A01 K1c K2c K42 T86 T87 Z49 X26 S02
92-115 215/50R16 A01 K1c K2c K42 K56 Z49
Subaru Legacy 101-127 195/55R16 T87 X06 0A1 A02 A04
BL/BP, -S, -G 101-127 195/60R16 R37 T89 A05 A08 A09
e1*2001/116*0228*.., 101-127 205/50R16 A01 K1a K1b R09 T87 T91 A12 A16 A82
e1*2001/116*0256*.., 101-127 205/55R16 A01 K1a K1b T89 T91 B03 Car Lim
e11*2001/116*0240*. 101-127 205/60R16 A01 K1a K1b R09 X26 S02
101-127 215/50R16 A01 K1c K2b T90 Z49
Subaru Legacy 110-127 205/55R16 A13 0A1 A02 A04
BM/BR, BM/BRS 110-127 205/60R16 A13 A05 A08 A09
e1*2007/46*0079*..; 110-127 205/65R16 A12 120 A16 A56 A82
e13*2007/46*1074*.. 110-127 215/50R16 A13 T90 B68 Car Lim
110-127 215/55R16 A13 NfS X26 S05
110-127 215/60R16 A12 122
110-127 225/50R16 A33
110-127 225/55R16 A33
110-127 235/50R16 A01 A12 K6c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 34 zum Gutachten Nr. 55067807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG

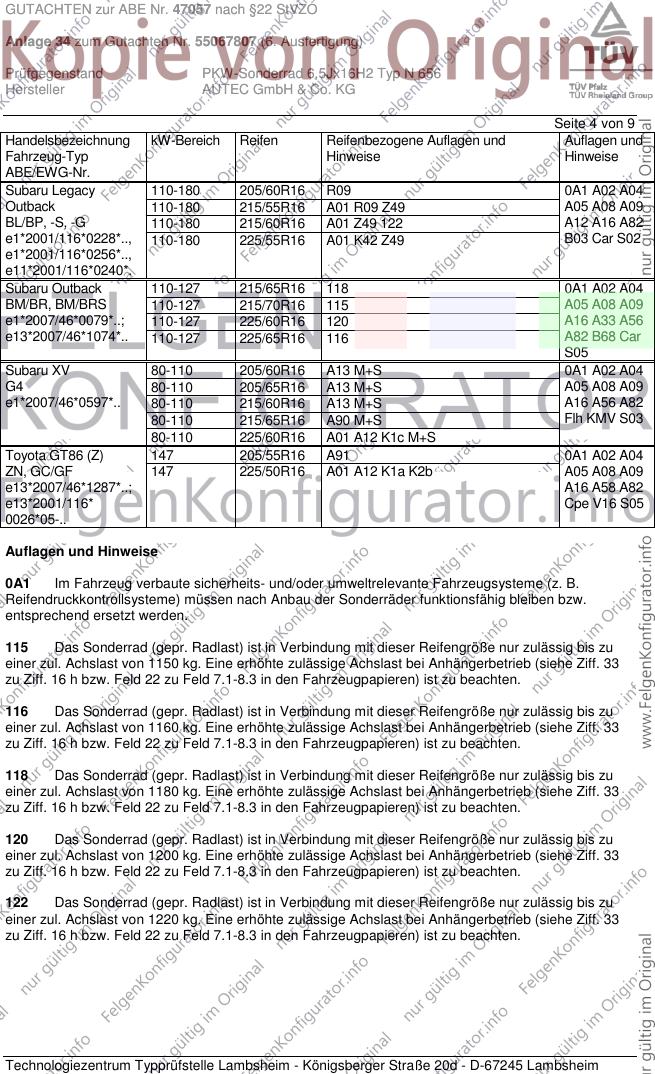

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Legacy 110-180 205/60R16 R09 0A1 A02 A04
Outback 110-180 215/55R16 A01 R09 Z49 A05 A08 A09
BL/BP, -S, -G 110-180 215/60R16 A01 Z49 122 A12 A16 A82
e1*2001/116*0228*.., 110-180 225/55R16 A01 K42 Z49 B03 Car S02
e1*2001/116*0256*..,
e11*2001/116*0240*.
Subaru Outback 110-127 215/65R16 118 0A1 A02 A04
BM/BR, BM/BRS 110-127 215/70R16 115 A05 A08 A09
e1*2007/46*0079*..; 110-127 225/60R16 120 A16 A33 A56
e13*2007/46*1074*.. 110-127 225/65R16 116 A82 B68 Car
S05
Subaru XV 80-110 205/60R16 A13 M+S 0A1 A02 A04
G4 80-110 205/65R16 A13 M+S A05 A08 A09
e1*2007/46*0597*.. 80-110 215/60R16 A13 M+S A16 A56 A82
80-110 215/65R16 A90 M+S Flh KMV S03
80-110 225/60R16 A01 A12 K1c M+S
Toyota GT86 (Z) 147 205/55R16 A91 0A1 A02 A04
ZN, GC/GF 147 225/50R16 A01 A12 K1a K2b A05 A08 A09
e13*2007/46*1287*..; A16 A58 A82
e13*2001/116* Cpe V16 S05
0026*05-..
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
115 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1150 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
118 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1180 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 34 zum Gutachten Nr. 55067807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG

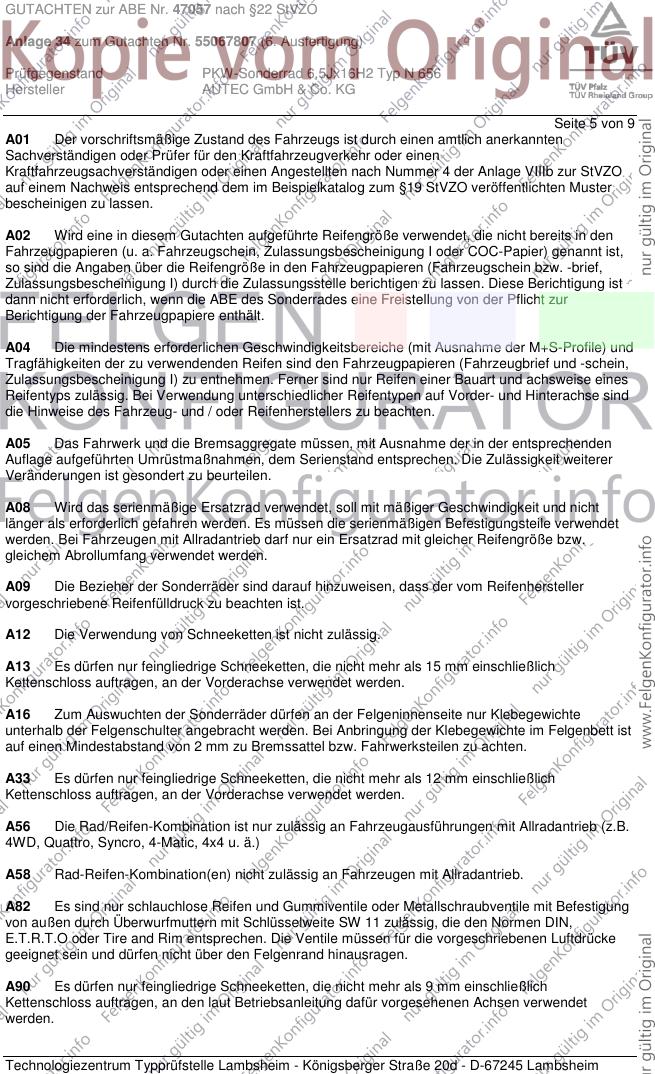

Seite 5 von 9
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 34 zum Gutachten Nr. 55067807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG

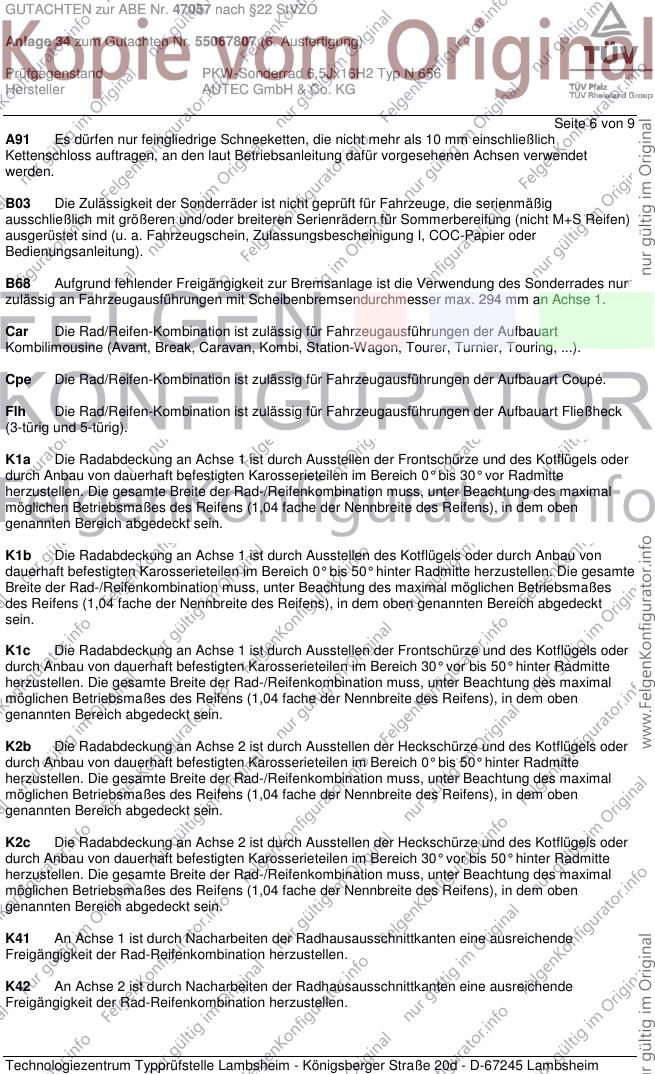

Seite 6 von 9
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B68 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 294 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 34 zum Gutachten Nr. 55067807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG

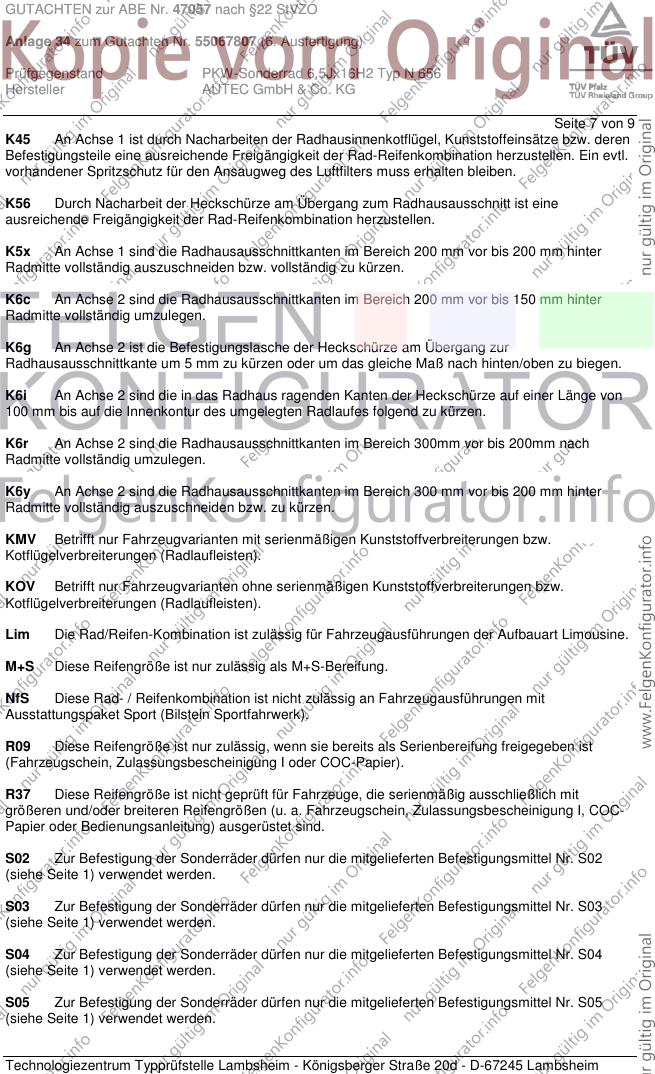

Seite 7 von 9
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NfS Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Ausstattungspaket Sport (Bilstein Sportfahrwerk).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 34 zum Gutachten Nr. 55067807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG

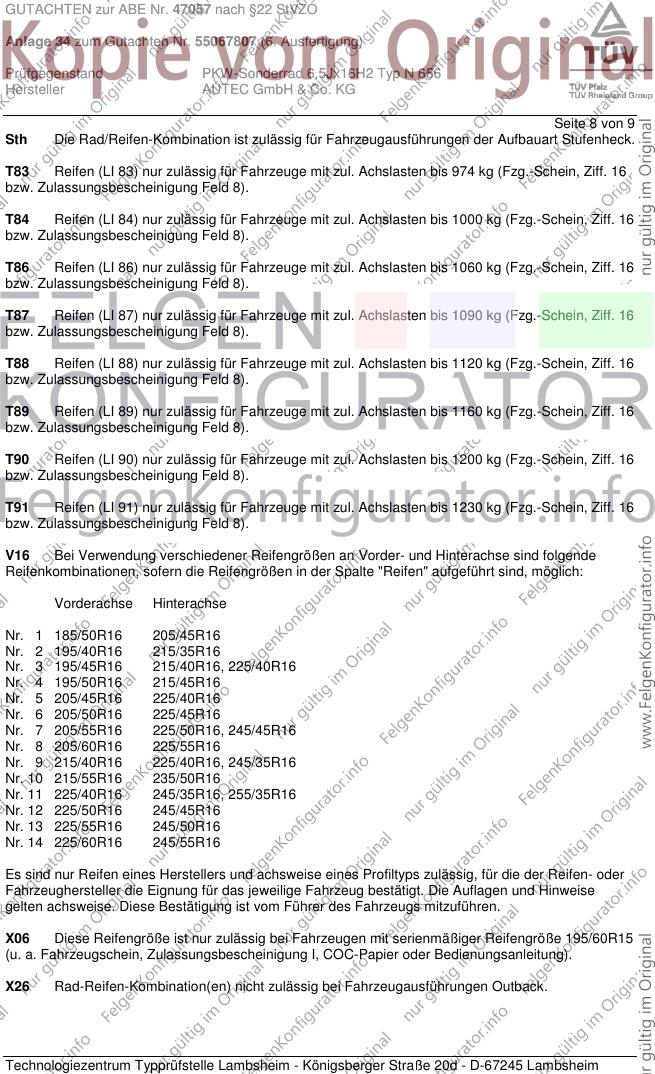

Seite 8 von 9
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X06 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X26 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Outback.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47057 nach §22 StVZO
Anlage 34 zum Gutachten Nr. 55067807 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ N 656
Hersteller AUTEC GmbH & Co. KG

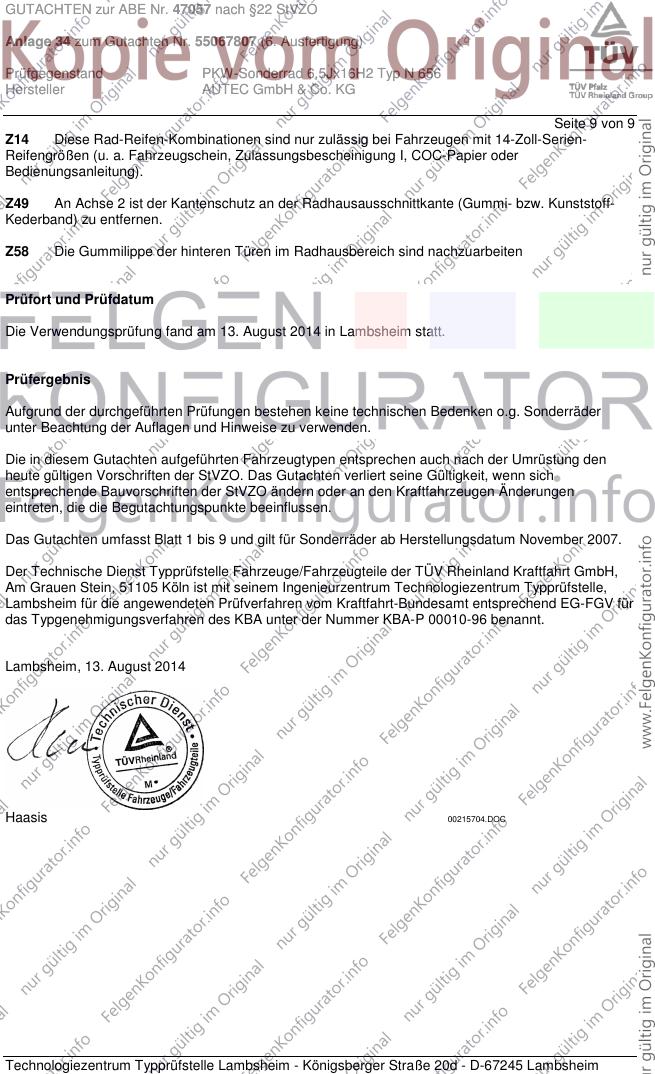

Seite 9 von 9
Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Z58 Die Gummilippe der hinteren Türen im Radhausbereich sind nachzuarbeiten
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. August 2014
Haasis 00215704.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
