Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 21 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________

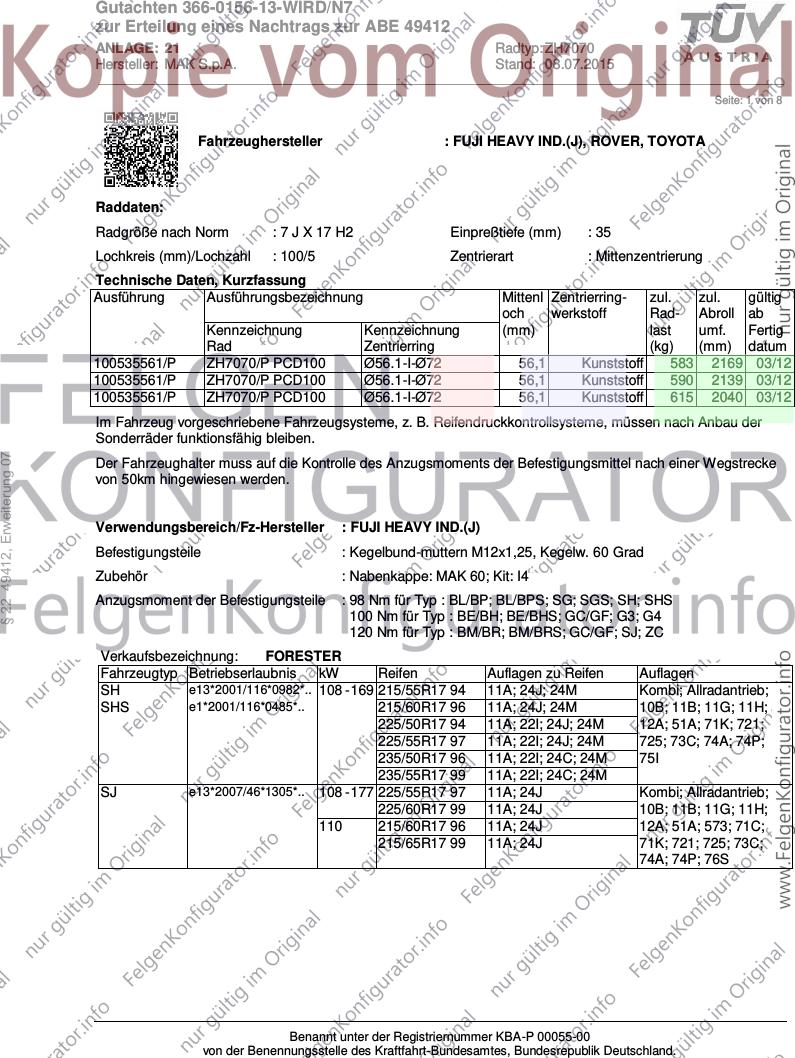

Seite: 1 von 8
Fahrzeughersteller : FUJI HEAVY IND.(J), ROVER, TOYOTA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
100535561/P ZH7070/P PCD100 Ø56.1-I-Ø72 56,1 Kunststoff 583 2169 03/12
100535561/P ZH7070/P PCD100 Ø56.1-I-Ø72 56,1 Kunststoff 590 2139 03/12
100535561/P ZH7070/P PCD100 Ø56.1-I-Ø72 56,1 Kunststoff 615 2040 03/12
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
§ 22 49412, Erweiterung 07
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FUJI HEAVY IND.(J)
Befestigungsteile : Kegelbund-muttern M12x1,25, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60; Kit: I4
Anzugsmoment der Befestigungsteile : 98 Nm für Typ : BL/BP; BL/BPS; SG; SGS; SH; SHS
100 Nm für Typ : BE/BH; BE/BHS; GC/GF; G3; G4
120 Nm für Typ : BM/BR; BM/BRS; GC/GF; SJ; ZC
Verkaufsbezeichnung: FORESTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SH e13*2001/116*0982*.. 108 - 169 215/55R17 94 11A; 24J; 24M Kombi; Allradantrieb;
SHS e1*2001/116*0485*.. 215/60R17 96 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/50R17 94 11A; 22I; 24J; 24M 12A; 51A; 71K; 721;
225/55R17 97 11A; 22I; 24J; 24M 725; 73C; 74A; 74P;
235/50R17 96 11A; 22I; 24C; 24M 75I
235/55R17 99 11A; 22I; 24C; 24M
SJ e13*2007/46*1305*.. 108 - 177 225/55R17 97 11A; 24J Kombi; Allradantrieb;
225/60R17 99 11A; 24J 10B; 11B; 11G; 11H;
110 215/60R17 96 11A; 24J 12A; 51A; 573; 71C;
215/65R17 99 11A; 24J 71K; 721; 725; 73C;
74A; 74P; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 21 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________

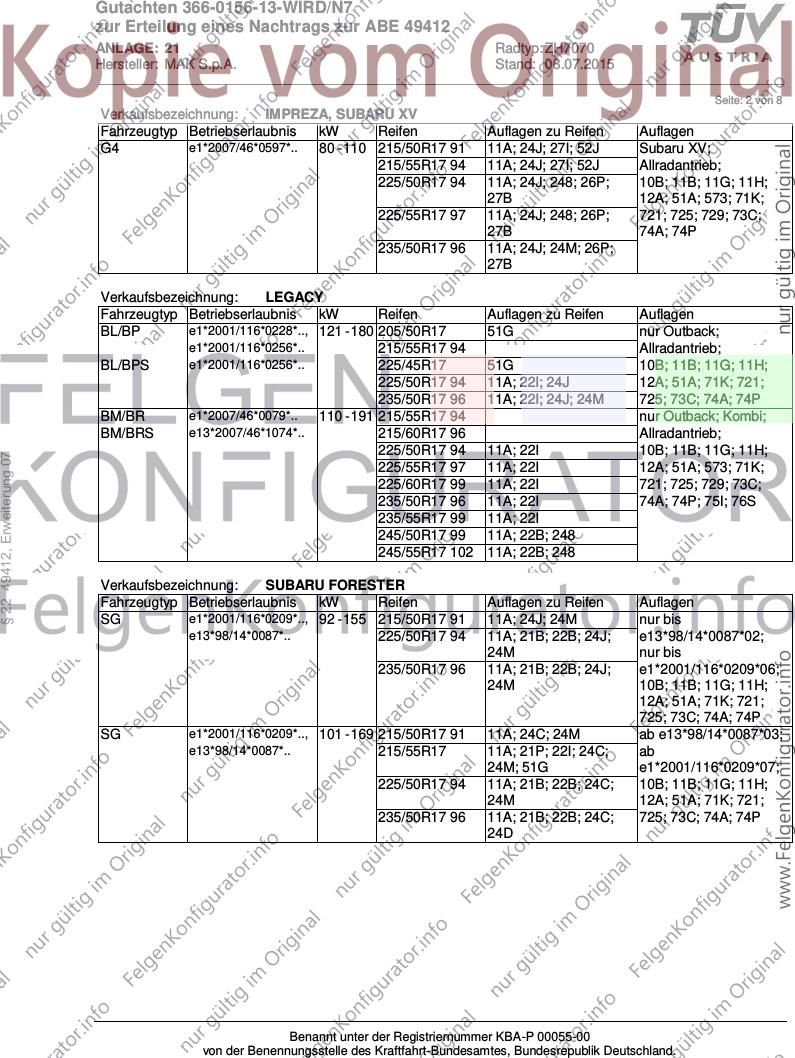

Seite: 2 von 8
Verkaufsbezeichnung: IMPREZA, SUBARU XV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G4 e1*2007/46*0597*.. 80 - 110 215/50R17 91 11A; 24J; 27I; 52J Subaru XV;
215/55R17 94 11A; 24J; 27I; 52J Allradantrieb;
225/50R17 94 11A; 24J; 248; 26P; 10B; 11B; 11G; 11H;
27B 12A; 51A; 573; 71K;
225/55R17 97 11A; 24J; 248; 26P; 721; 725; 729; 73C;
27B 74A; 74P
235/50R17 96 11A; 24J; 24M; 26P;
27B
Verkaufsbezeichnung: LEGACY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BL/BP e1*2001/116*0228*.., 121 - 180 205/50R17 51G nur Outback;
e1*2001/116*0256*.. 215/55R17 94 Allradantrieb;
BL/BPS e1*2001/116*0256*.. 225/45R17 51G 10B; 11B; 11G; 11H;
225/50R17 94 11A; 22I; 24J 12A; 51A; 71K; 721;
235/50R17 96 11A; 22I; 24J; 24M 725; 73C; 74A; 74P
BM/BR e1*2007/46*0079*.. 110 - 191 215/55R17 94 nur Outback; Kombi;
BM/BRS e13*2007/46*1074*.. 215/60R17 96 Allradantrieb;
225/50R17 94 11A; 22I 10B; 11B; 11G; 11H;
§ 22 49412, Erweiterung 07
225/55R17 97 11A; 22I 12A; 51A; 573; 71K;
225/60R17 99 11A; 22I 721; 725; 729; 73C;
235/50R17 96 11A; 22I 74A; 74P; 75I; 76S
235/55R17 99 11A; 22I
245/50R17 99 11A; 22B; 248
245/55R17 102 11A; 22B; 248
Verkaufsbezeichnung: SUBARU FORESTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SG e1*2001/116*0209*.., 92 - 155 215/50R17 91 11A; 24J; 24M nur bis
e13*98/14*0087*.. 225/50R17 94 11A; 21B; 22B; 24J; e13*98/14*0087*02;
24M nur bis
235/50R17 96 11A; 21B; 22B; 24J; e1*2001/116*0209*06;
24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
SG e1*2001/116*0209*.., 101 - 169 215/50R17 91 11A; 24C; 24M ab e13*98/14*0087*03;
e13*98/14*0087*.. 215/55R17 11A; 21P; 22I; 24C; ab
24M; 51G e1*2001/116*0209*07;
225/50R17 94 11A; 21B; 22B; 24C; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71K; 721;
235/50R17 96 11A; 21B; 22B; 24C; 725; 73C; 74A; 74P
24D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 21 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________
Seite: 3 von 8
Verkaufsbezeichnung: SUBARU IMPREZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GC/GF e13*95/54*0026*.., 66 - 70 205/45R17 84 11A; 21B; 21J; 22B; Allradantrieb;
e13*96/79*0026*.., 22F; 24J; 24M; 54A 10B; 11B; 11G; 11H;
e13*98/14*0026*.. 66 - 92 205/40R17 80 11A; 21B; 21J; 22B; 12A; 51A; 71K; 721;
22F; 24J; 24M 725; 73C; 74A; 74P
215/40R17 83 11A; 21B; 21J; 22B;
22F; 24J; 24M
85 - 92 205/45R17 84 11A; 21B; 21J; 22B;
22F; 24J; 24M
G3 e1*2001/116*0438*.. 79 - 169 205/50R17 89 11A; 22I; 24J; 24M Schrägheck;
215/45R17 87 11A; 22I; 24J Allradantrieb;
225/45R17 91 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: SUBARU LEGACY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BE/BH e1*98/14*0108*.., 92 - 115 205/45R17 88 11A; 21B; 22B; 24J; nicht Outback;
e1*98/14*0149*.. 24M 10B; 11B; 11G; 11H;
§ 22 49412, Erweiterung 07
215/40R17 87 11A; 21B; 22B; 22F; 12A; 51A; 71K; 721;
24J; 24M 725; 73C; 74A; 74P
Verkaufsbezeichnung: SUBARU Z (BRZ)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZC e13*2007/46*1281*.. 147 205/50R17 89 11A; 245 Coupe; Heckantrieb;
215/40R17 83W 10B; 11B; 11G; 11H;
215/45R17 87 12A; 51A; 71C; 71K;
225/45R17 91 11A; 245 721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: SUBARU Z (BRZ) / TOYOTA Z (GT86)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GC/GF e13*2001/116*0026*.. 147 205/50R17 89 11A; 245 Coupe; Heckantrieb;
215/40R17 83W 10B; 11B; 11G; 11H;
215/45R17 87 12A; 51A; 71C; 71K;
225/45R17 91 11A; 245 721; 725; 729; 73C;
74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : ROVER
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 21 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________
Seite: 4 von 8
Zubehör : Nabenkappe: MAK 60; Kit: I5
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: ROVER 75, MG ZT, MG ZT-T
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J e11*98/14*0111*.. 85 - 130 215/50R17 11A; 22B; 24C; 24D; Kombi; Limousine;
RJ e11*98/14*0111*.. 51G Frontantrieb;
225/45R17-90 11A; 22B; 24J; 24M 10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
721; 725; 73C; 74A;
74P; 76S
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
§ 22 49412, Erweiterung 07
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbund-muttern M12x1,25, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60; Kit: I4
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: TOYOTA Z (GT86)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZN e13*2007/46*1287*.. 147 205/50R17 89 11A; 245 Coupe; Heckantrieb;
215/40R17 83W 10B; 11B; 11G; 11H;
215/45R17 87 12A; 51A; 71C; 71K;
225/45R17 91 11A; 245 721; 725; 729; 73C;
74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 21 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________

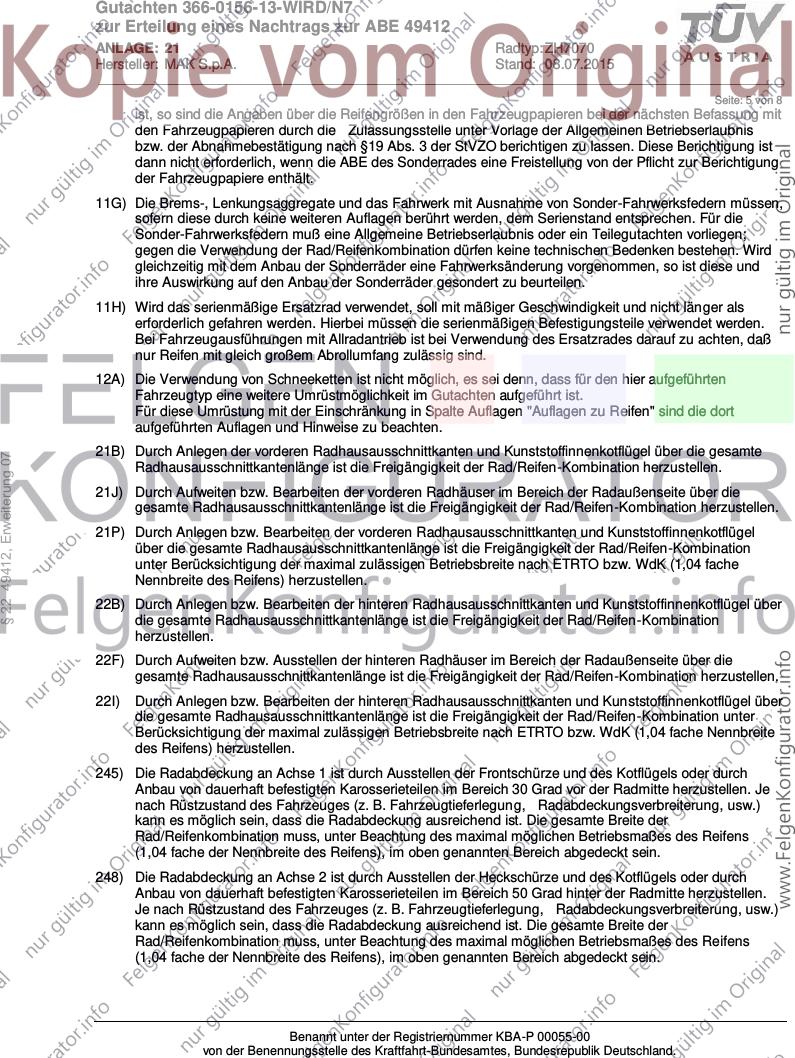

Seite: 5 von 8
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
§ 22 49412, Erweiterung 07
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 21 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________
Seite: 6 von 8
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
§ 22 49412, Erweiterung 07
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 21 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________
Seite: 7 von 8
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
§ 22 49412, Erweiterung 07
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 21 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 08.07.2015
__________________________________________________________________________________________________________________
Seite: 8 von 8
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FUJI HEAVY
Fahrzeugtyp: G4
Genehm.Nr.: e1*2007/46*0597*..
Handelsbez.: IMPREZA, SUBARU XV
Variante(n): Allradantrieb, Subaru XV
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 230 VA
27B x = 290 y = 430 HA
26B x = 290 y = 280 VA
27I x = 240 y = 380 HA
§ 22 49412, Erweiterung 07
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 290 y = 430 8 HA
26N x = 290 y = 280 5 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
