Gutachten 366-0227-13-MURD/N2
zur Erteilung eines Nachtrags zur ABE 49584
zu V.1. ANLAGE: 1 Radtyp: WO7570
Antragsteller: MAK S.p.A. Stand: 18.07.2016
__________________________________________________________________________________________________________________

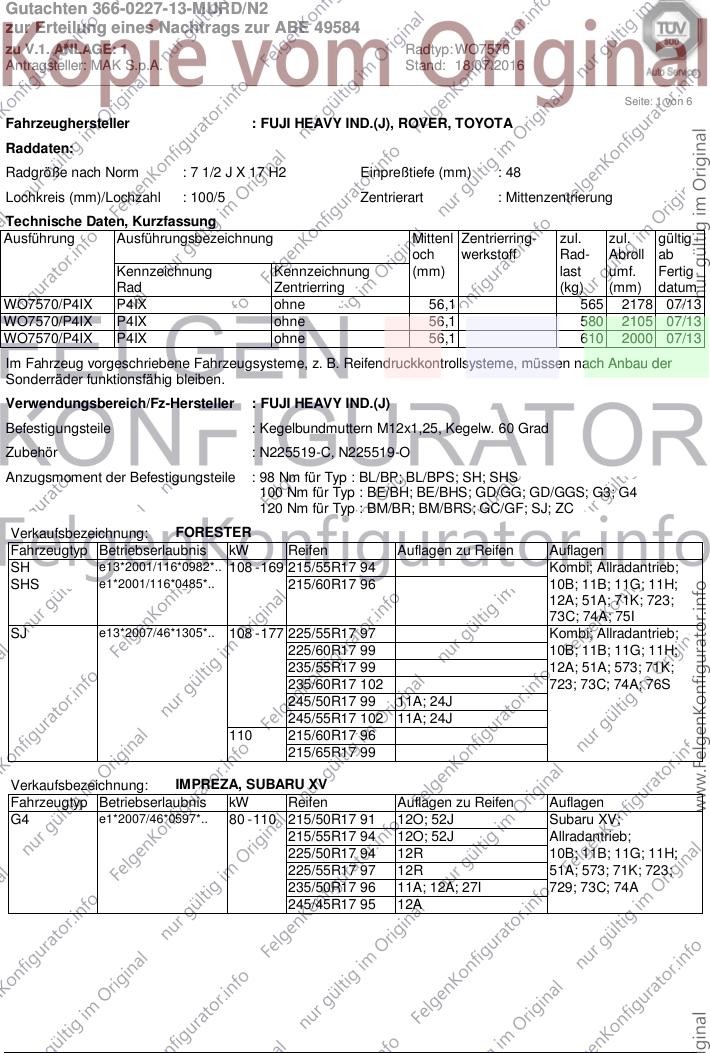

Seite: 1 von 6
Fahrzeughersteller : FUJI HEAVY IND.(J), ROVER, TOYOTA
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
WO7570/P4IX P4IX ohne 56,1 565 2178 07/13
WO7570/P4IX P4IX ohne 56,1 580 2105 07/13
WO7570/P4IX P4IX ohne 56,1 610 2000 07/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FUJI HEAVY IND.(J)
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad
Zubehör : N225519-C, N225519-O
Anzugsmoment der Befestigungsteile : 98 Nm für Typ : BL/BP; BL/BPS; SH; SHS
100 Nm für Typ : BE/BH; BE/BHS; GD/GG; GD/GGS; G3; G4
120 Nm für Typ : BM/BR; BM/BRS; GC/GF; SJ; ZC
Verkaufsbezeichnung: FORESTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SH e13*2001/116*0982*.. 108 - 169 215/55R17 94 Kombi; Allradantrieb;
SHS e1*2001/116*0485*.. 215/60R17 96 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 75I
SJ e13*2007/46*1305*.. 108 - 177 225/55R17 97 Kombi; Allradantrieb;
225/60R17 99 10B; 11B; 11G; 11H;
235/55R17 99 12A; 51A; 573; 71K;
235/60R17 102 723; 73C; 74A; 76S
245/50R17 99 11A; 24J
245/55R17 102 11A; 24J
110 215/60R17 96
215/65R17 99
Verkaufsbezeichnung: IMPREZA, SUBARU XV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G4 e1*2007/46*0597*.. 80 - 110 215/50R17 91 12O; 52J Subaru XV;
215/55R17 94 12O; 52J Allradantrieb;
225/50R17 94 12R 10B; 11B; 11G; 11H;
225/55R17 97 12R 51A; 573; 71K; 723;
235/50R17 96 11A; 12A; 27I 729; 73C; 74A
245/45R17 95 12A
Gutachten 366-0227-13-MURD/N2
zur Erteilung eines Nachtrags zur ABE 49584
zu V.1. ANLAGE: 1 Radtyp: WO7570
Antragsteller: MAK S.p.A. Stand: 18.07.2016
__________________________________________________________________________________________________________________

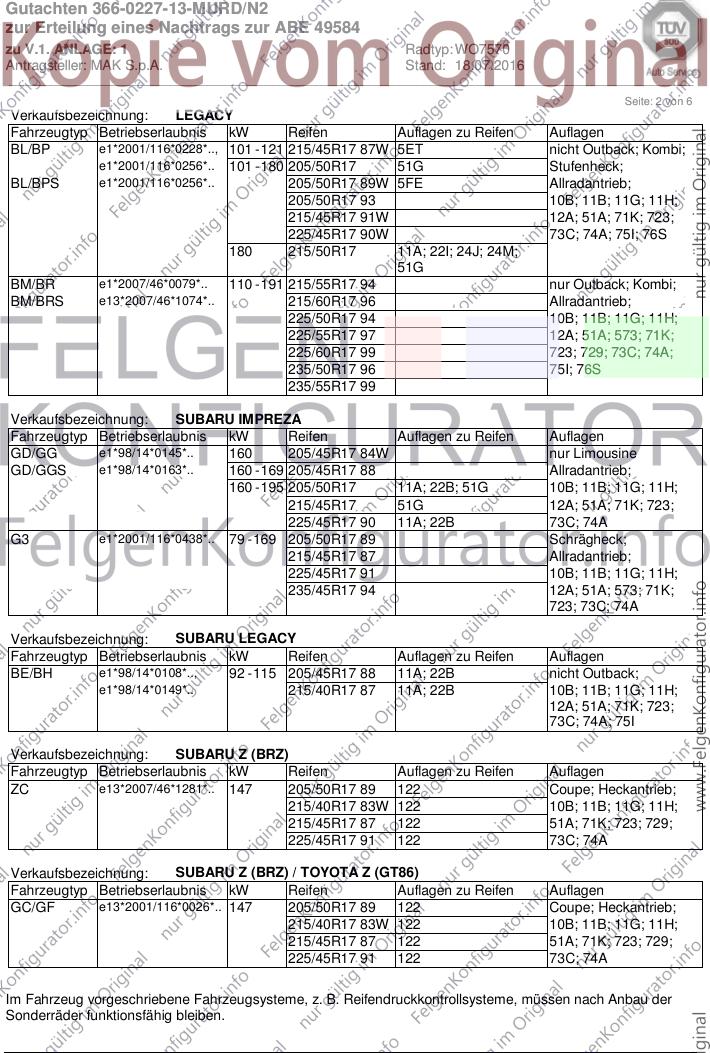

Seite: 2 von 6
Verkaufsbezeichnung: LEGACY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BL/BP e1*2001/116*0228*.., 101 - 121 215/45R17 87W 5ET nicht Outback; Kombi;
e1*2001/116*0256*.. 101 - 180 205/50R17 51G Stufenheck;
BL/BPS e1*2001/116*0256*.. 205/50R17 89W 5FE Allradantrieb;
205/50R17 93 10B; 11B; 11G; 11H;
215/45R17 91W 12A; 51A; 71K; 723;
225/45R17 90W 73C; 74A; 75I; 76S
180 215/50R17 11A; 22I; 24J; 24M;
51G
BM/BR e1*2007/46*0079*.. 110 - 191 215/55R17 94 nur Outback; Kombi;
BM/BRS e13*2007/46*1074*.. 215/60R17 96 Allradantrieb;
225/50R17 94 10B; 11B; 11G; 11H;
225/55R17 97 12A; 51A; 573; 71K;
225/60R17 99 723; 729; 73C; 74A;
235/50R17 96 75I; 76S
235/55R17 99
Verkaufsbezeichnung: SUBARU IMPREZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GD/GG e1*98/14*0145*.. 160 205/45R17 84W nur Limousine
GD/GGS e1*98/14*0163*.. 160 - 169 205/45R17 88 Allradantrieb;
160 - 195 205/50R17 11A; 22B; 51G 10B; 11B; 11G; 11H;
215/45R17 51G 12A; 51A; 71K; 723;
225/45R17 90 11A; 22B 73C; 74A
G3 e1*2001/116*0438*.. 79 - 169 205/50R17 89 Schrägheck;
215/45R17 87 Allradantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
235/45R17 94 12A; 51A; 573; 71K;
723; 73C; 74A
Verkaufsbezeichnung: SUBARU LEGACY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BE/BH e1*98/14*0108*.., 92 - 115 205/45R17 88 11A; 22B nicht Outback;
e1*98/14*0149*.. 215/40R17 87 11A; 22B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 75I
Verkaufsbezeichnung: SUBARU Z (BRZ)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZC e13*2007/46*1281*.. 147 205/50R17 89 122 Coupe; Heckantrieb;
215/40R17 83W 122 10B; 11B; 11G; 11H;
215/45R17 87 122 51A; 71K; 723; 729;
225/45R17 91 122 73C; 74A
Verkaufsbezeichnung: SUBARU Z (BRZ) / TOYOTA Z (GT86)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GC/GF e13*2001/116*0026*.. 147 205/50R17 89 122 Coupe; Heckantrieb;
215/40R17 83W 122 10B; 11B; 11G; 11H;
215/45R17 87 122 51A; 71K; 723; 729;
225/45R17 91 122 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Gutachten 366-0227-13-MURD/N2
zur Erteilung eines Nachtrags zur ABE 49584
zu V.1. ANLAGE: 1 Radtyp: WO7570
Antragsteller: MAK S.p.A. Stand: 18.07.2016
__________________________________________________________________________________________________________________

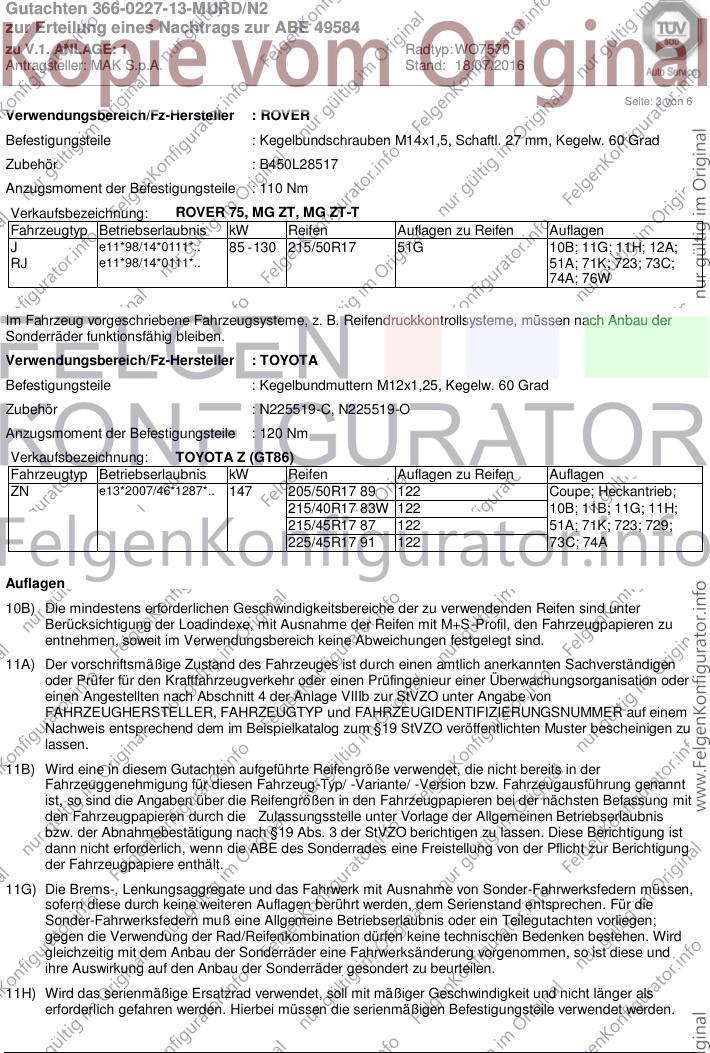

Seite: 3 von 6
Verwendungsbereich/Fz-Hersteller : ROVER
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 27 mm, Kegelw. 60 Grad
Zubehör : B450L28517
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: ROVER 75, MG ZT, MG ZT-T
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J e11*98/14*0111*.. 85 - 130 215/50R17 51G 10B; 11G; 11H; 12A;
RJ e11*98/14*0111*.. 51A; 71K; 723; 73C;
74A; 76W
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad
Zubehör : N225519-C, N225519-O
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: TOYOTA Z (GT86)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZN e13*2007/46*1287*.. 147 205/50R17 89 122 Coupe; Heckantrieb;
215/40R17 83W 122 10B; 11B; 11G; 11H;
215/45R17 87 122 51A; 71K; 723; 729;
225/45R17 91 122 73C; 74A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Gutachten 366-0227-13-MURD/N2
zur Erteilung eines Nachtrags zur ABE 49584
zu V.1. ANLAGE: 1 Radtyp: WO7570
Antragsteller: MAK S.p.A. Stand: 18.07.2016
__________________________________________________________________________________________________________________

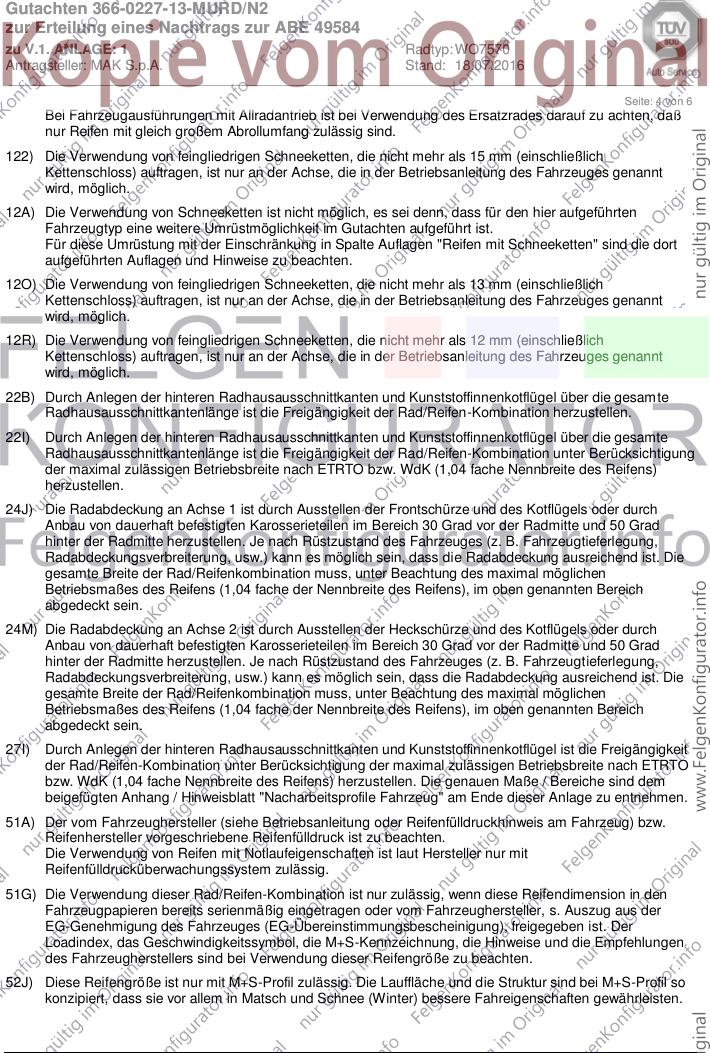

Seite: 4 von 6
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem in Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
Gutachten 366-0227-13-MURD/N2
zur Erteilung eines Nachtrags zur ABE 49584
zu V.1. ANLAGE: 1 Radtyp: WO7570
Antragsteller: MAK S.p.A. Stand: 18.07.2016
__________________________________________________________________________________________________________________

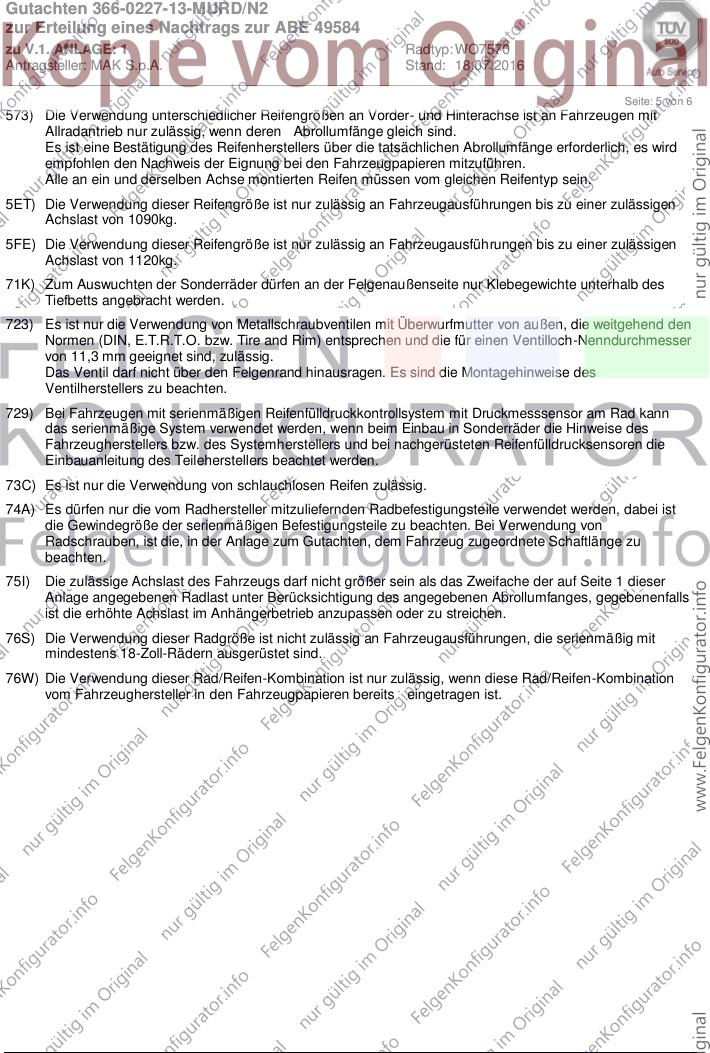

Seite: 5 von 6
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76W) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Rad/Reifen-Kombination
vom Fahrzeughersteller in den Fahrzeugpapieren bereits eingetragen ist.
Gutachten 366-0227-13-MURD/N2
zur Erteilung eines Nachtrags zur ABE 49584
zu V.1. ANLAGE: 1 Radtyp: WO7570
Antragsteller: MAK S.p.A. Stand: 18.07.2016
__________________________________________________________________________________________________________________

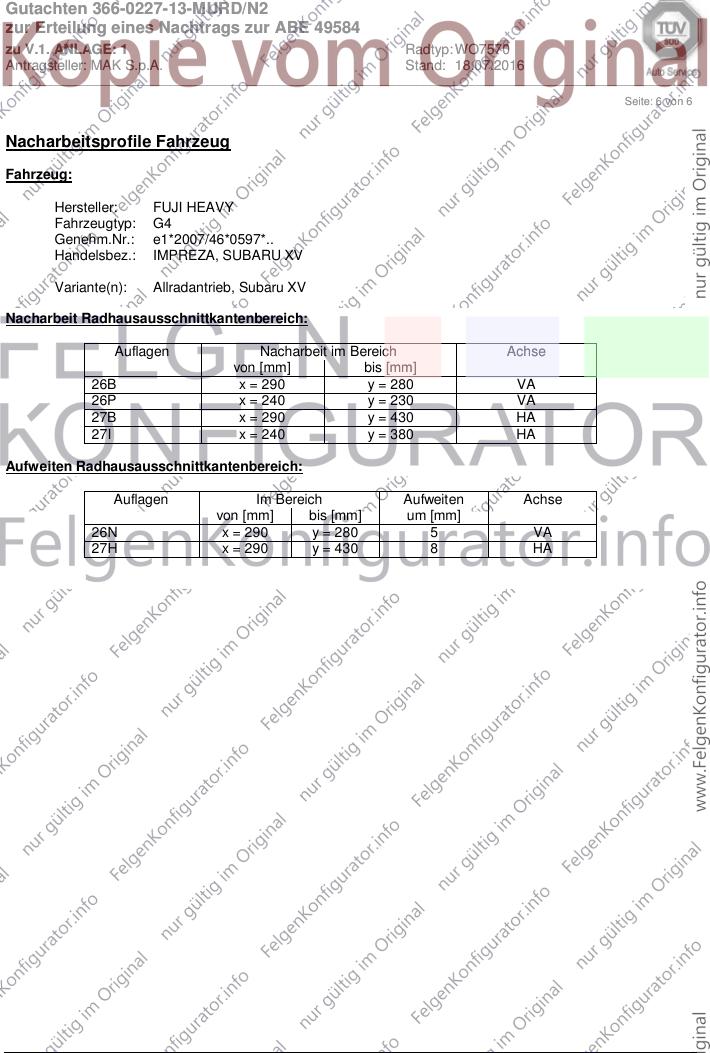

Seite: 6 von 6
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FUJI HEAVY
Fahrzeugtyp: G4
Genehm.Nr.: e1*2007/46*0597*..
Handelsbez.: IMPREZA, SUBARU XV
Variante(n): Allradantrieb, Subaru XV
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 280 VA
26P x = 240 y = 230 VA
27B x = 290 y = 430 HA
27I x = 240 y = 380 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 290 y = 280 5 VA
27H x = 290 y = 430 8 HA
