Gutachten 16-00167-CC-GBM-03
zur Erteilung eines Nachtrags zur ABE 50799
zu V.1. ANLAGE: 4 Radtyp: D216-1
Antragsteller: DIEWE GmbH Stand: 03.02.2020
__________________________________________________________________________________________________________________

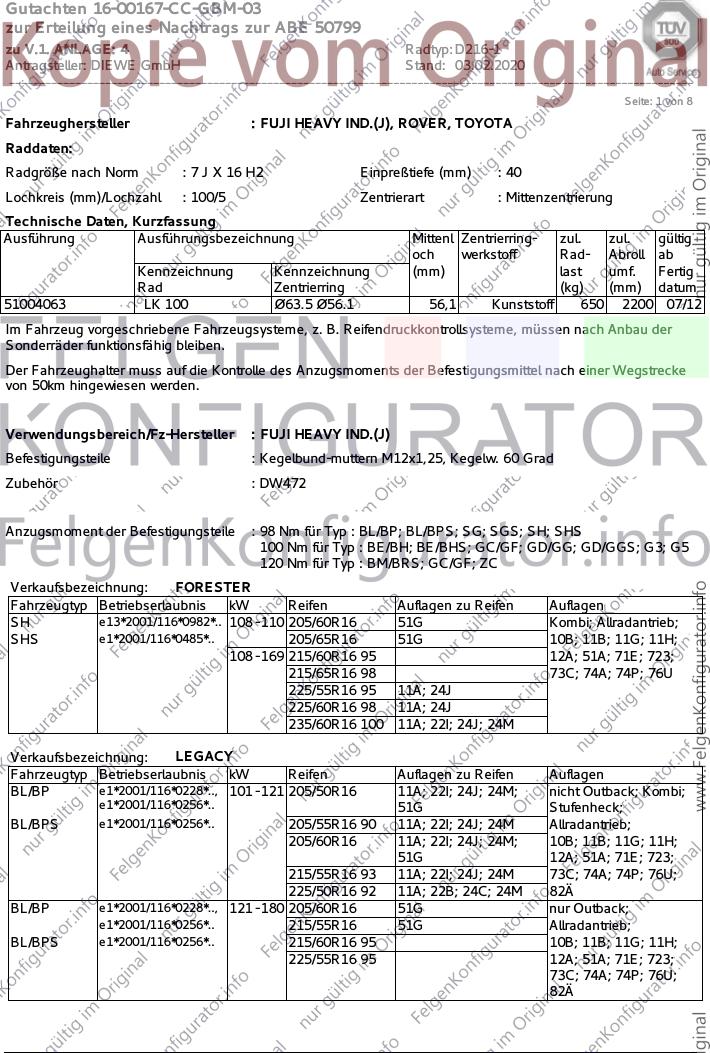

Seite: 1 von 8
Fahrzeughersteller : FUJI HEAVY IND.(J), ROVER, TOYOTA
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
51004063 LK 100 Ø63.5 Ø56.1 56,1 Kunststoff 650 2200 07/12
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FUJI HEAVY IND.(J)
Befestigungsteile : Kegelbund-muttern M12x1,25, Kegelw. 60 Grad
Zubehör : DW472
Anzugsmoment der Befestigungsteile : 98 Nm für Typ : BL/BP; BL/BPS; SG; SGS; SH; SHS
100 Nm für Typ : BE/BH; BE/BHS; GC/GF; GD/GG; GD/GGS; G3; G5
120 Nm für Typ : BM/BRS; GC/GF; ZC
Verkaufsbezeichnung: FORESTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SH e13*2001/116*0982*.. 108 - 110 205/60R16 51G Kombi; Allradantrieb;
SHS e1*2001/116*0485*.. 205/65R16 51G 10B; 11B; 11G; 11H;
108 - 169 215/60R16 95 12A; 51A; 71E; 723;
215/65R16 98 73C; 74A; 74P; 76U
225/55R16 95 11A; 24J
225/60R16 98 11A; 24J
235/60R16 100 11A; 22I; 24J; 24M
Verkaufsbezeichnung: LEGACY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BL/BP e1*2001/116*0228*.., 101 - 121 205/50R16 11A; 22I; 24J; 24M; nicht Outback; Kombi;
e1*2001/116*0256*.. 51G Stufenheck;
BL/BPS e1*2001/116*0256*.. 205/55R16 90 11A; 22I; 24J; 24M Allradantrieb;
205/60R16 11A; 22I; 24J; 24M; 10B; 11B; 11G; 11H;
51G 12A; 51A; 71E; 723;
215/55R16 93 11A; 22I; 24J; 24M 73C; 74A; 74P; 76U;
225/50R16 92 11A; 22B; 24C; 24M 82Ä
BL/BP e1*2001/116*0228*.., 121 - 180 205/60R16 51G nur Outback;
e1*2001/116*0256*.. 215/55R16 51G Allradantrieb;
BL/BPS e1*2001/116*0256*.. 215/60R16 95 10B; 11B; 11G; 11H;
225/55R16 95 12A; 51A; 71E; 723;
73C; 74A; 74P; 76U;
82Ä
Gutachten 16-00167-CC-GBM-03
zur Erteilung eines Nachtrags zur ABE 50799
zu V.1. ANLAGE: 4 Radtyp: D216-1
Antragsteller: DIEWE GmbH Stand: 03.02.2020
__________________________________________________________________________________________________________________

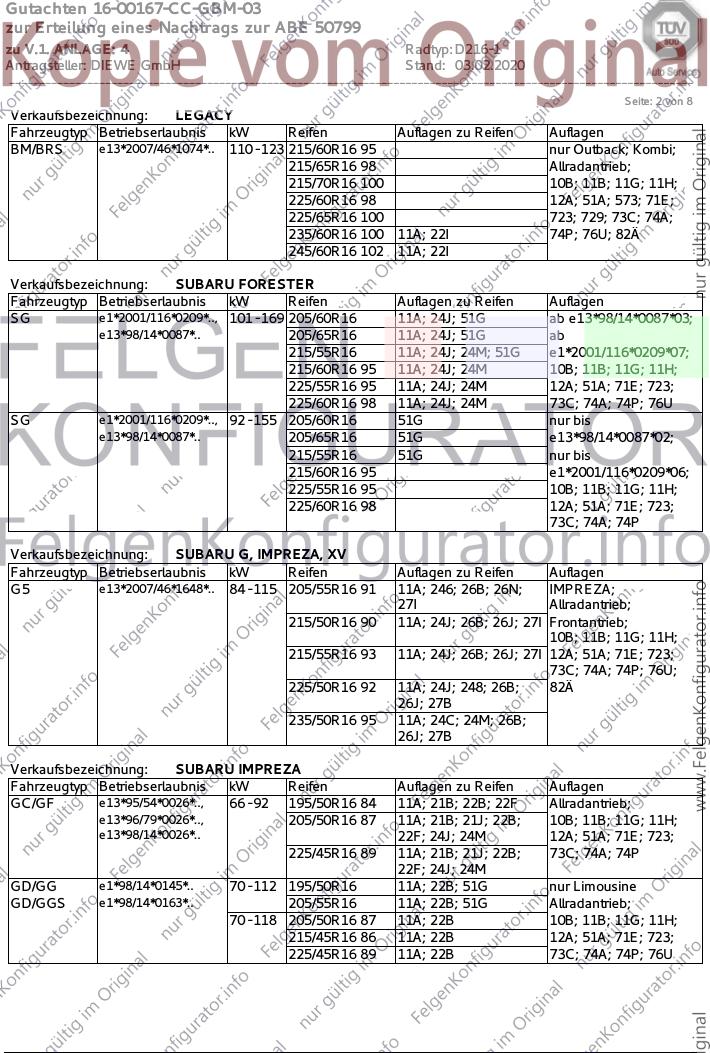

Seite: 2 von 8
Verkaufsbezeichnung: LEGACY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BM/BRS e13*2007/46*1074*.. 110 - 123 215/60R16 95 nur Outback; Kombi;
215/65R16 98 Allradantrieb;
215/70R16 100 10B; 11B; 11G; 11H;
225/60R16 98 12A; 51A; 573; 71E;
225/65R16 100 723; 729; 73C; 74A;
235/60R16 100 11A; 22I 74P; 76U; 82Ä
245/60R16 102 11A; 22I
Verkaufsbezeichnung: SUBARU FORESTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SG e1*2001/116*0209*.., 101 - 169 205/60R16 11A; 24J; 51G ab e13*98/14*0087*03;
e13*98/14*0087*.. 205/65R16 11A; 24J; 51G ab
215/55R16 11A; 24J; 24M; 51G e1*2001/116*0209*07;
215/60R16 95 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/55R16 95 11A; 24J; 24M 12A; 51A; 71E; 723;
225/60R16 98 11A; 24J; 24M 73C; 74A; 74P; 76U
SG e1*2001/116*0209*.., 92 - 155 205/60R16 51G nur bis
e13*98/14*0087*.. 205/65R16 51G e13*98/14*0087*02;
215/55R16 51G nur bis
215/60R16 95 e1*2001/116*0209*06;
225/55R16 95 10B; 11B; 11G; 11H;
225/60R16 98 12A; 51A; 71E; 723;
73C; 74A; 74P
Verkaufsbezeichnung: SUBARU G, IMPREZA, XV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G5 e13*2007/46*1648*.. 84 - 115 205/55R16 91 11A; 246; 26B; 26N; IMPREZA;
27I Allradantrieb;
215/50R16 90 11A; 24J; 26B; 26J; 27I Frontantrieb;
10B; 11B; 11G; 11H;
215/55R16 93 11A; 24J; 26B; 26J; 27I 12A; 51A; 71E; 723;
73C; 74A; 74P; 76U;
225/50R16 92 11A; 24J; 248; 26B; 82Ä
26J; 27B
235/50R16 95 11A; 24C; 24M; 26B;
26J; 27B
Verkaufsbezeichnung: SUBARU IMPREZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GC/GF e13*95/54*0026*.., 66 - 92 195/50R16 84 11A; 21B; 22B; 22F Allradantrieb;
e13*96/79*0026*.., 205/50R16 87 11A; 21B; 21J; 22B; 10B; 11B; 11G; 11H;
e13*98/14*0026*.. 22F; 24J; 24M 12A; 51A; 71E; 723;
225/45R16 89 11A; 21B; 21J; 22B; 73C; 74A; 74P
22F; 24J; 24M
GD/GG e1*98/14*0145*.. 70 - 112 195/50R16 11A; 22B; 51G nur Limousine
GD/GGS e1*98/14*0163*.. 205/55R16 11A; 22B; 51G Allradantrieb;
70 - 118 205/50R16 87 11A; 22B 10B; 11B; 11G; 11H;
215/45R16 86 11A; 22B 12A; 51A; 71E; 723;
225/45R16 89 11A; 22B 73C; 74A; 74P; 76U
Gutachten 16-00167-CC-GBM-03
zur Erteilung eines Nachtrags zur ABE 50799
zu V.1. ANLAGE: 4 Radtyp: D216-1
Antragsteller: DIEWE GmbH Stand: 03.02.2020
__________________________________________________________________________________________________________________

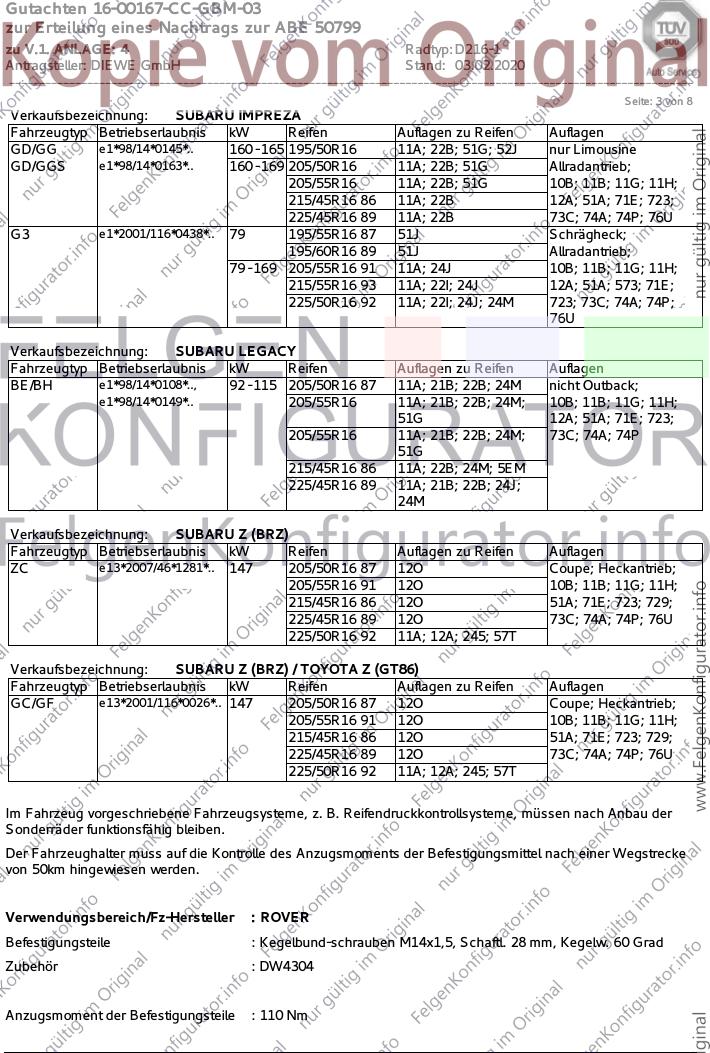

Seite: 3 von 8
Verkaufsbezeichnung: SUBARU IMPREZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GD/GG e1*98/14*0145*.. 160 - 165 195/50R16 11A; 22B; 51G; 52J nur Limousine
GD/GGS e1*98/14*0163*.. 160 - 169 205/50R16 11A; 22B; 51G Allradantrieb;
205/55R16 11A; 22B; 51G 10B; 11B; 11G; 11H;
215/45R16 86 11A; 22B 12A; 51A; 71E; 723;
225/45R16 89 11A; 22B 73C; 74A; 74P; 76U
G3 e1*2001/116*0438*.. 79 195/55R16 87 51J Schrägheck;
195/60R16 89 51J Allradantrieb;
79 - 169 205/55R16 91 11A; 24J 10B; 11B; 11G; 11H;
215/55R16 93 11A; 22I; 24J 12A; 51A; 573; 71E;
225/50R16 92 11A; 22I; 24J; 24M 723; 73C; 74A; 74P;
76U
Verkaufsbezeichnung: SUBARU LEGACY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BE/BH e1*98/14*0108*.., 92 - 115 205/50R16 87 11A; 21B; 22B; 24M nicht Outback;
e1*98/14*0149*.. 205/55R16 11A; 21B; 22B; 24M; 10B; 11B; 11G; 11H;
51G 12A; 51A; 71E; 723;
205/55R16 11A; 21B; 22B; 24M; 73C; 74A; 74P
51G
215/45R16 86 11A; 22B; 24M; 5EM
225/45R16 89 11A; 21B; 22B; 24J;
24M
Verkaufsbezeichnung: SUBARU Z (BRZ)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZC e13*2007/46*1281*.. 147 205/50R16 87 12O Coupe; Heckantrieb;
205/55R16 91 12O 10B; 11B; 11G; 11H;
215/45R16 86 12O 51A; 71E; 723; 729;
225/45R16 89 12O 73C; 74A; 74P; 76U
225/50R16 92 11A; 12A; 245; 57T
Verkaufsbezeichnung: SUBARU Z (BRZ) / TOYOTA Z (GT86)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GC/GF e13*2001/116*0026*.. 147 205/50R16 87 12O Coupe; Heckantrieb;
205/55R16 91 12O 10B; 11B; 11G; 11H;
215/45R16 86 12O 51A; 71E; 723; 729;
225/45R16 89 12O 73C; 74A; 74P; 76U
225/50R16 92 11A; 12A; 245; 57T
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : ROVER
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : DW4304
Anzugsmoment der Befestigungsteile : 110 Nm
Gutachten 16-00167-CC-GBM-03
zur Erteilung eines Nachtrags zur ABE 50799
zu V.1. ANLAGE: 4 Radtyp: D216-1
Antragsteller: DIEWE GmbH Stand: 03.02.2020
__________________________________________________________________________________________________________________

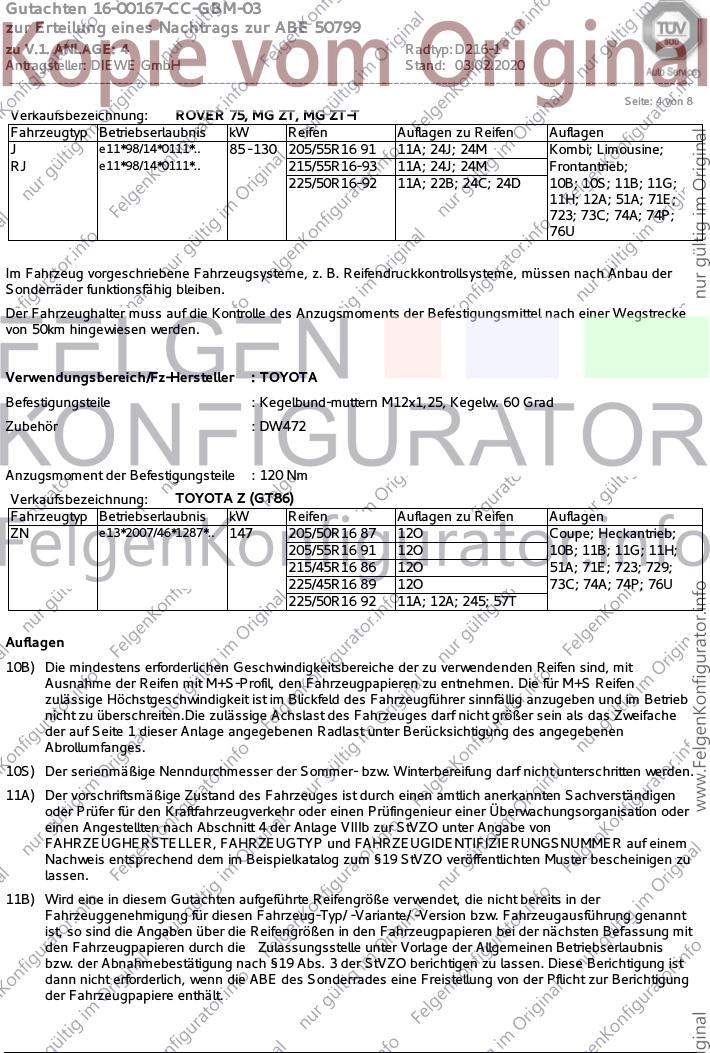

Seite: 4 von 8
Verkaufsbezeichnung: ROVER 75, MG ZT, MG ZT-T
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J e11*98/14*0111*.. 85 - 130 205/55R16 91 11A; 24J; 24M Kombi; Limousine;
RJ e11*98/14*0111*.. 215/55R16-93 11A; 24J; 24M Frontantrieb;
225/50R16-92 11A; 22B; 24C; 24D 10B; 10S; 11B; 11G;
11H; 12A; 51A; 71E;
723; 73C; 74A; 74P;
76U
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbund-muttern M12x1,25, Kegelw. 60 Grad
Zubehör : DW472
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: TOYOTA Z (GT86)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZN e13*2007/46*1287*.. 147 205/50R16 87 12O Coupe; Heckantrieb;
205/55R16 91 12O 10B; 11B; 11G; 11H;
215/45R16 86 12O 51A; 71E; 723; 729;
225/45R16 89 12O 73C; 74A; 74P; 76U
225/50R16 92 11A; 12A; 245; 57T
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
Gutachten 16-00167-CC-GBM-03
zur Erteilung eines Nachtrags zur ABE 50799
zu V.1. ANLAGE: 4 Radtyp: D216-1
Antragsteller: DIEWE GmbH Stand: 03.02.2020
__________________________________________________________________________________________________________________

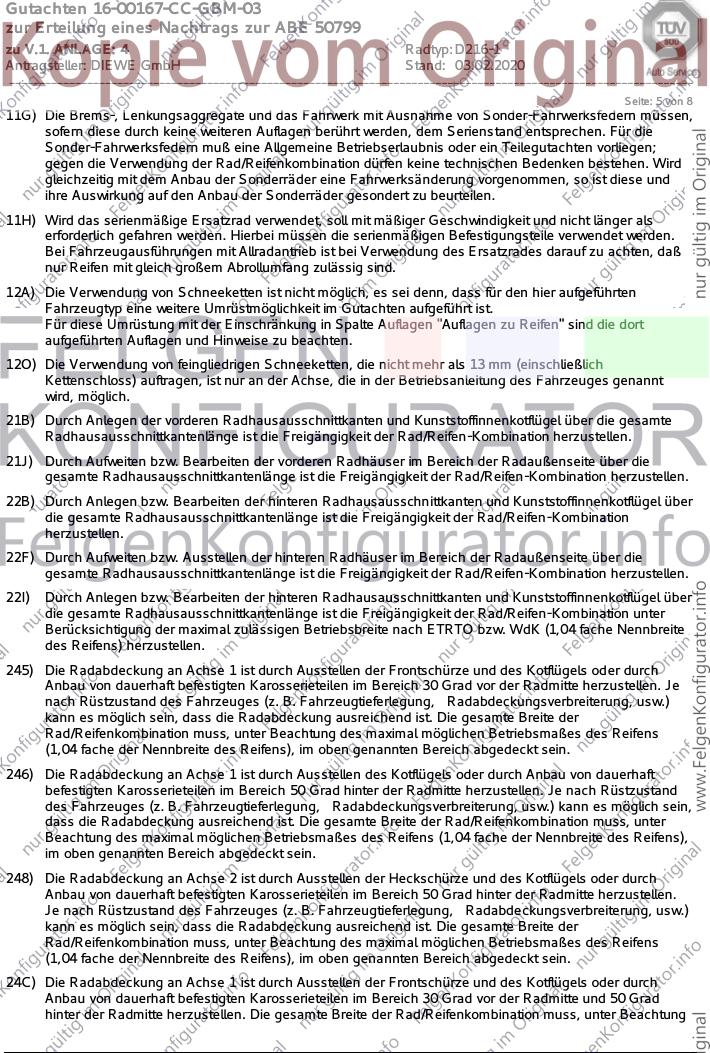

Seite: 5 von 8
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
Gutachten 16-00167-CC-GBM-03
zur Erteilung eines Nachtrags zur ABE 50799
zu V.1. ANLAGE: 4 Radtyp: D216-1
Antragsteller: DIEWE GmbH Stand: 03.02.2020
__________________________________________________________________________________________________________________

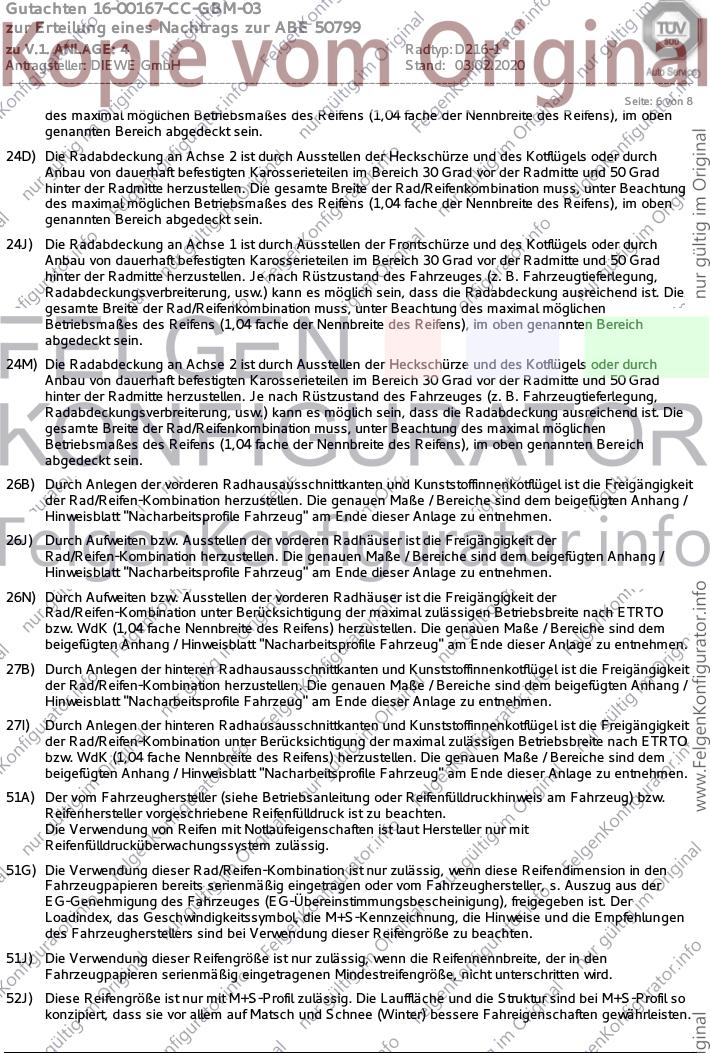

Seite: 6 von 8
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
Gutachten 16-00167-CC-GBM-03
zur Erteilung eines Nachtrags zur ABE 50799
zu V.1. ANLAGE: 4 Radtyp: D216-1
Antragsteller: DIEWE GmbH Stand: 03.02.2020
__________________________________________________________________________________________________________________

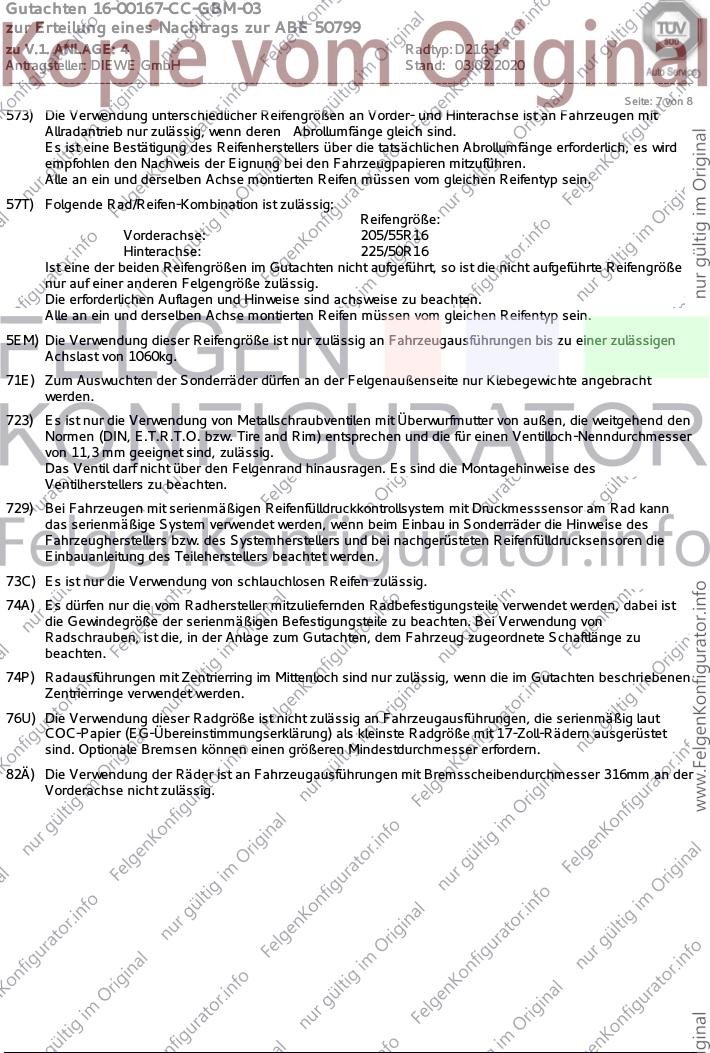

Seite: 7 von 8
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1060kg.
71E) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte angebracht
werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
82Ä) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 316mm an der
Vorderachse nicht zulässig.
Gutachten 16-00167-CC-GBM-03
zur Erteilung eines Nachtrags zur ABE 50799
zu V.1. ANLAGE: 4 Radtyp: D216-1
Antragsteller: DIEWE GmbH Stand: 03.02.2020
__________________________________________________________________________________________________________________

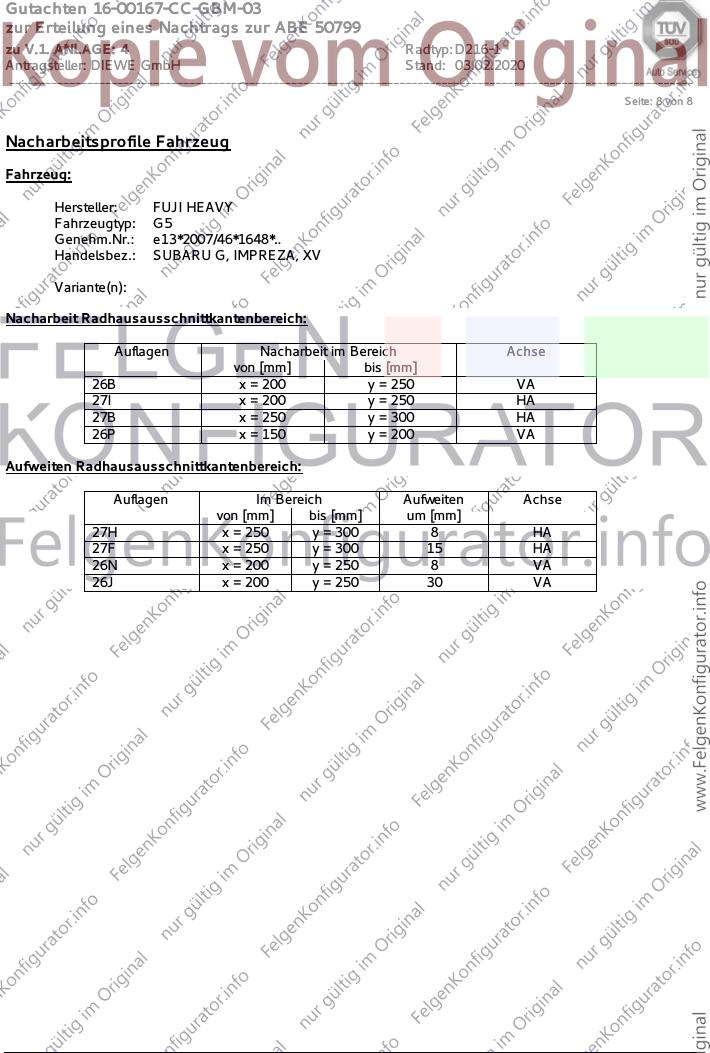

Seite: 8 von 8
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FUJI HEAVY
Fahrzeugtyp: G5
Genehm.Nr.: e13*2007/46*1648*..
Handelsbez.: SUBARU G, IMPREZA, XV
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 250 VA
27I x = 200 y = 250 HA
27B x = 250 y = 300 HA
26P x = 150 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 15 HA
26N x = 200 y = 250 8 VA
26J x = 200 y = 250 30 VA
