Gutachten 366-0099-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47673
ANLAGE: 6 SAAB Radtyp: TREL
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________

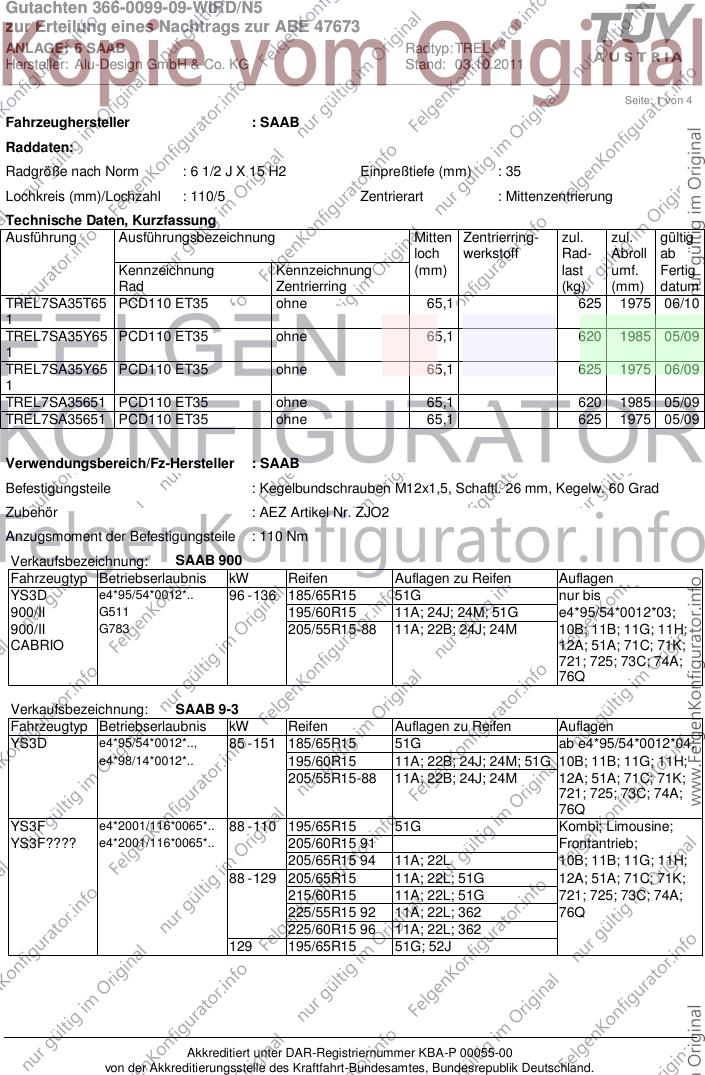

Seite: 1 von 4
Fahrzeughersteller : SAAB
Raddaten:
Radgröße nach Norm : 6 1/2 J X 15 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 110/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREL7SA35T65 PCD110 ET35 ohne 65,1 625 1975 06/10
1
TREL7SA35Y65 PCD110 ET35 ohne 65,1 620 1985 05/09
1
TREL7SA35Y65 PCD110 ET35 ohne 65,1 625 1975 06/09
1
TREL7SA35651 PCD110 ET35 ohne 65,1 620 1985 05/09
TREL7SA35651 PCD110 ET35 ohne 65,1 625 1975 05/09
Verwendungsbereich/Fz-Hersteller : SAAB
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel Nr. ZJO2
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: SAAB 900
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3D e4*95/54*0012*.. 96 - 136 185/65R15 51G nur bis
900/II G511 195/60R15 11A; 24J; 24M; 51G e4*95/54*0012*03;
900/II G783 205/55R15-88 11A; 22B; 24J; 24M 10B; 11B; 11G; 11H;
CABRIO 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76Q
Verkaufsbezeichnung: SAAB 9-3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3D e4*95/54*0012*.., 85 - 151 185/65R15 51G ab e4*95/54*0012*04;
e4*98/14*0012*.. 195/60R15 11A; 22B; 24J; 24M; 51G 10B; 11B; 11G; 11H;
205/55R15-88 11A; 22B; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76Q
YS3F e4*2001/116*0065*.. 88 - 110 195/65R15 51G Kombi; Limousine;
YS3F???? e4*2001/116*0065*.. 205/60R15 91 Frontantrieb;
205/65R15 94 11A; 22L 10B; 11B; 11G; 11H;
88 - 129 205/65R15 11A; 22L; 51G 12A; 51A; 71C; 71K;
215/60R15 11A; 22L; 51G 721; 725; 73C; 74A;
225/55R15 92 11A; 22L; 362 76Q
225/60R15 96 11A; 22L; 362
129 195/65R15 51G; 52J
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0099-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47673
ANLAGE: 6 SAAB Radtyp: TREL
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________

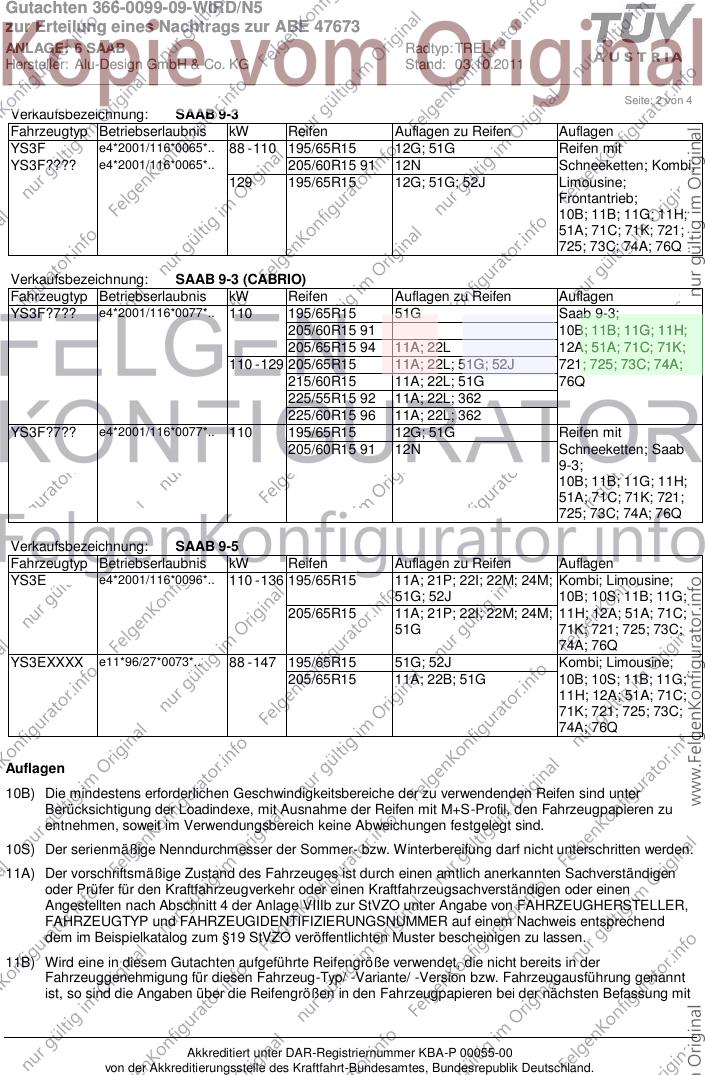

Seite: 2 von 4
Verkaufsbezeichnung: SAAB 9-3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3F e4*2001/116*0065*.. 88 - 110 195/65R15 12G; 51G Reifen mit
YS3F???? e4*2001/116*0065*.. 205/60R15 91 12N Schneeketten; Kombi;
129 195/65R15 12G; 51G; 52J Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 76Q
Verkaufsbezeichnung: SAAB 9-3 (CABRIO)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3F?7?? e4*2001/116*0077*.. 110 195/65R15 51G Saab 9-3;
205/60R15 91 10B; 11B; 11G; 11H;
205/65R15 94 11A; 22L 12A; 51A; 71C; 71K;
110 - 129 205/65R15 11A; 22L; 51G; 52J 721; 725; 73C; 74A;
215/60R15 11A; 22L; 51G 76Q
225/55R15 92 11A; 22L; 362
225/60R15 96 11A; 22L; 362
YS3F?7?? e4*2001/116*0077*.. 110 195/65R15 12G; 51G Reifen mit
205/60R15 91 12N Schneeketten; Saab
9-3;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 76Q
Verkaufsbezeichnung: SAAB 9-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3E e4*2001/116*0096*.. 110 - 136 195/65R15 11A; 21P; 22I; 22M; 24M; Kombi; Limousine;
51G; 52J 10B; 10S; 11B; 11G;
205/65R15 11A; 21P; 22I; 22M; 24M; 11H; 12A; 51A; 71C;
51G 71K; 721; 725; 73C;
74A; 76Q
YS3EXXXX e11*96/27*0073*.. 88 - 147 195/65R15 51G; 52J Kombi; Limousine;
205/65R15 11A; 22B; 51G 10B; 10S; 11B; 11G;
11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74A; 76Q
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0099-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47673
ANLAGE: 6 SAAB Radtyp: TREL
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________

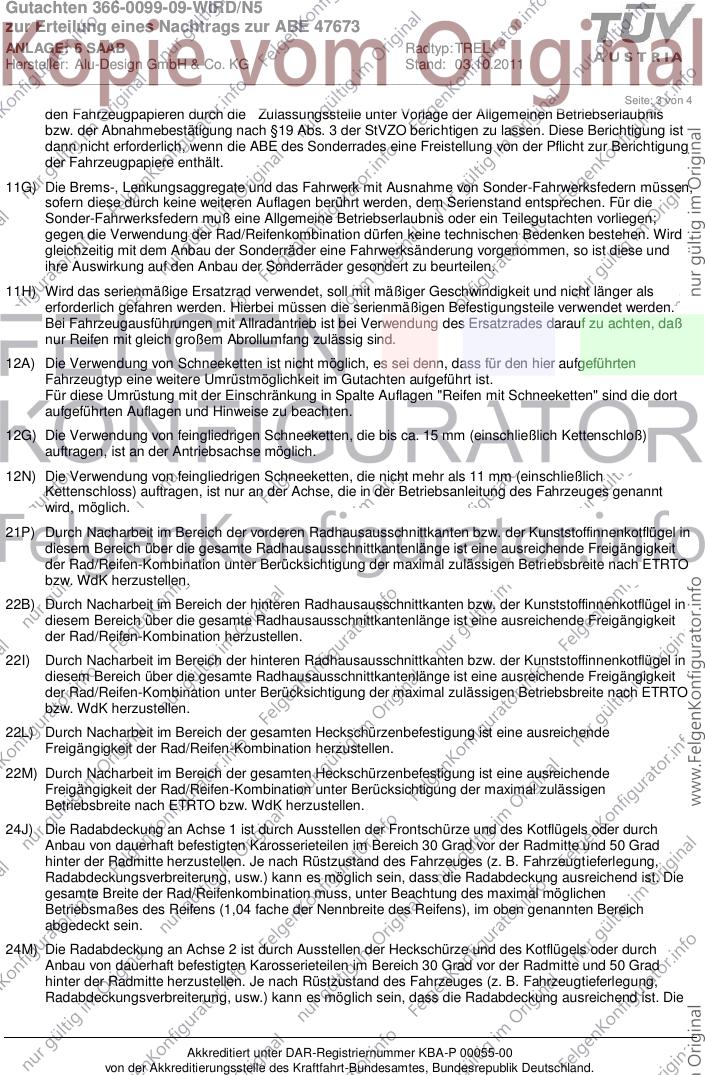

Seite: 3 von 4
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12G) Die Verwendung von feingliedrigen Schneeketten, die bis ca. 15 mm (einschließlich Kettenschloß)
auftragen, ist an der Antriebsachse möglich.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21P) Durch Nacharbeit im Bereich der vorderen Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich über die gesamte Radhausausschnittkantenlänge ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK herzustellen.
22B) Durch Nacharbeit im Bereich der hinteren Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich über die gesamte Radhausausschnittkantenlänge ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination herzustellen.
22I) Durch Nacharbeit im Bereich der hinteren Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich über die gesamte Radhausausschnittkantenlänge ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK herzustellen.
22L) Durch Nacharbeit im Bereich der gesamten Heckschürzenbefestigung ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Nacharbeit im Bereich der gesamten Heckschürzenbefestigung ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0099-09-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47673
ANLAGE: 6 SAAB Radtyp: TREL
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________

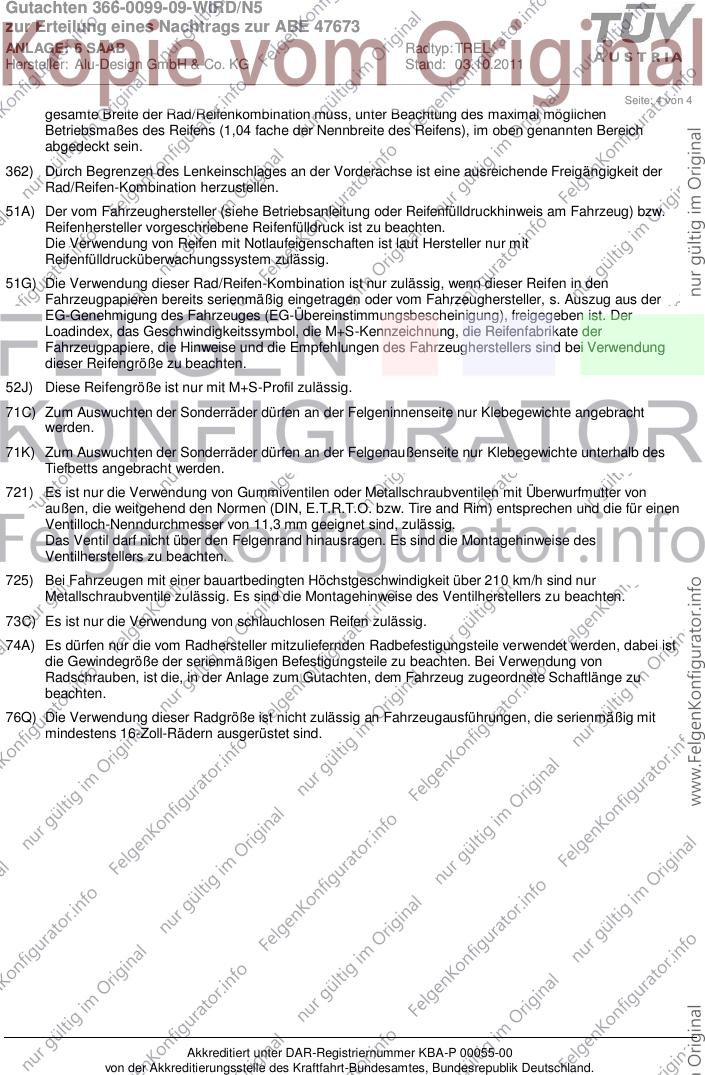

Seite: 4 von 4
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
