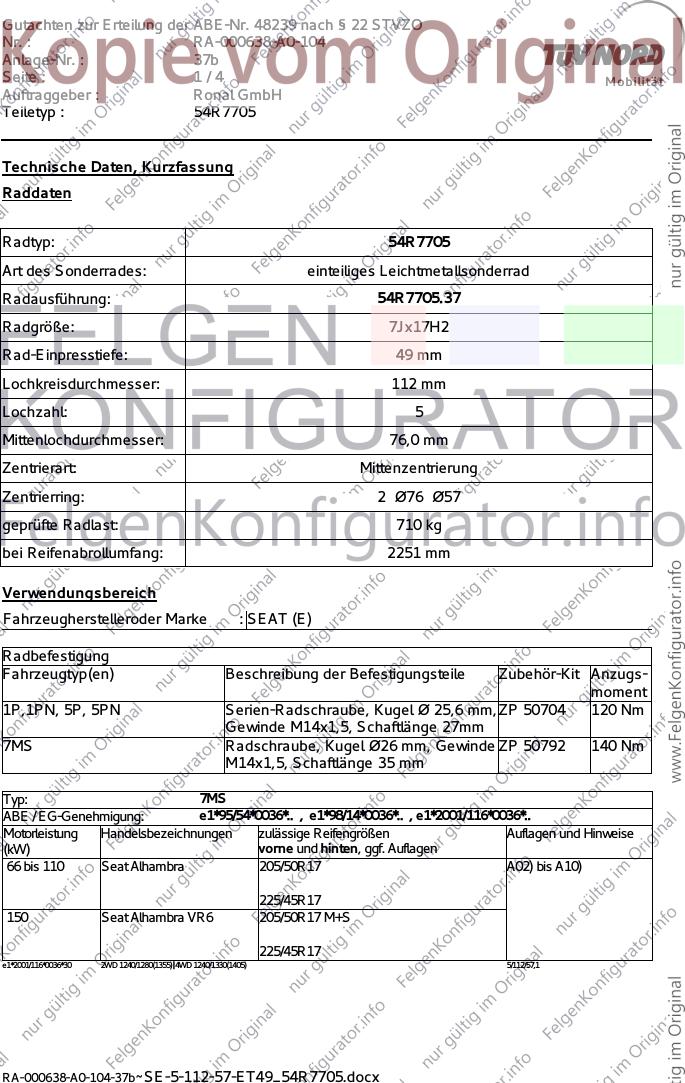

Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 37b
Seite : 1/4 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R7705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 54R7705.37
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 49 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2251 mm
Verwendungsbereich
Fahrzeugherstelleroder Marke : SEAT (E)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1P,1PN, 5P, 5PN Serien-Radschraube, Kugel Ø 25,6 mm, ZP 50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27mm
7MS Radschraube, Kugel Ø26 mm, Gewinde ZP 50792 140 Nm
M14x1,5, Schaftlänge 35 mm
Typ: 7MS
ABE / EG-Genehmigung: e1*95/54*0036*.. , e1*98/14*0036*.. , e1*2001/116*0036*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Seat Alhambra 205/50R17 A02) bis A10)
225/45R17
150 Seat Alhambra VR6 205/50R17 M+S
225/45R17
e1*2001/116*0036*30 2WD 1240/1280(1355)| 4WD 1240/1330(1405) 5/112/57,1
RA-000638-A0-104-37b~SE-5-112-57-ET49_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 37b
Seite : 2/4 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 5P
ABE / EG-Genehmigung: e9*2001/116*0050*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 147 Altea , Toledo 205/50R17 A02) bis A10)
215/45R17
225/45R17
103 bis 155 Altea 4 Freetrack 205/50R17 M+S A02) bis A10)
e9*2001/116*0050*33 1115/1096(0) 5/112/57
Typ: 5PN
ABE / EG-Genehmigung: e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 147 Altea, Toledo 205/50R17 A02) bis A10)
215/45R17
225/45R17
103 bis 155 Altea 4 Freetrack 205/50R17 M+S A02) bis A10)
e9*2007/46*0012*02 1140/1096 (0) 5/112/57,1
Typ: 1P
ABE / EG-Genehmigung: e9*2001/116*0052*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 155 Leon 205/50R17 A02) bis A10)
215/45R17
225/45R17
177; 195 Leon 225/45R17 A02) bis A10)
E07)
e9*2001/116*0052*26 1077/950(0) 5/112/57
RA-000638-A0-104-37b~SE-5-112-57-ET49_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 37b
Seite : 3/4 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 1PN
ABE / EG-Genehmigung: e9*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 155 Leon 205/50R17 A01) bis A10)
K03)
215/45R17
225/45R17
177; 195 Leon 225/45R17 A01) bis A10)E07)
K03)
e9*2007/46*0013*02 1076/1017(0) 5/112/57
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
RA-000638-A0-104-37b~SE-5-112-57-ET49_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 37b
Seite : 4/4 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E07) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 18-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E46) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
Die Anlage Nr. 37b mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R7705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 08.07.2011
