Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 45728
Nr. : RA-000531-C0-104
Anlage-Nr. : 39b
Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675

Technische Daten, Kurzfassung
Raddaten

Radtyp: 42R675
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 42R6755.07
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 755 kg
bei Reifenabrollumfang: 2100 mm

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke : SEAT (E)

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1P, 1PN, 3R, 3RN, 5P, 5PN, 7N, Serien-Radschraube, Kugel Ø26 mm, ZP50704 120 Nm
5F Gewinde M14x1,5, Schaftlänge 27 mm
7MS Radschraube, Kugel Ø26 mm, Gewinde ZP50792 140 Nm
M14x1,5, Schaftlänge 35 mm

RA-000531-C0-104-39b~SE-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 45728
Nr. : RA-000531-C0-104
Anlage-Nr. : 39b
Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675

Typ: 7MS
ABE / EG-Genehmigung: e1*95/54*0036*.., e1*98/14*0036*.., e1*2001/116*0036*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Alhambra 215/55R16 A01) bis A10)
K04)K49)K54)
225/50R16

235/50R16
K48)

245/45R16
K48)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/55R16 235/50R16 A01) bis A10)
K04)K48)K49)
K54)V00)
e1*2001/116*0036*30 1260/1280(1355)4WD1260/1330(1405) 5/112/57

Typ(en): ABE / EG-Genehmigung(en):
5P e9*2001/116*0050*..
5PN e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 147 Seat Altea, Altea XL, Toledo 205/55R16 A02) bis A10)
(außer Freetrack) A01)K01)K04)K51)N215)

205/55R16 M+S
A01)K01)K04)K51)

215/50R16
A01)K01)K04)K51)K52)N225)

225/50R16
A01)K01)K04)K50)K51)K52)

245/45R16
A01)K01)K04)K51)K52)

Typ(en): ABE / EG-Genehmigung(en):
5P e9*2001/116*0050*..
5PN e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 155 Altea 4 Freetrack 205/55R16 A01) bis A10)
K03)K04)

1140/1096 (0) 5/112/57,1

RA-000531-C0-104-39b~SE-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 45728
Nr. : RA-000531-C0-104
Anlage-Nr. : 39b
Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675

Typ(en): ABE / EG-Genehmigung(en):

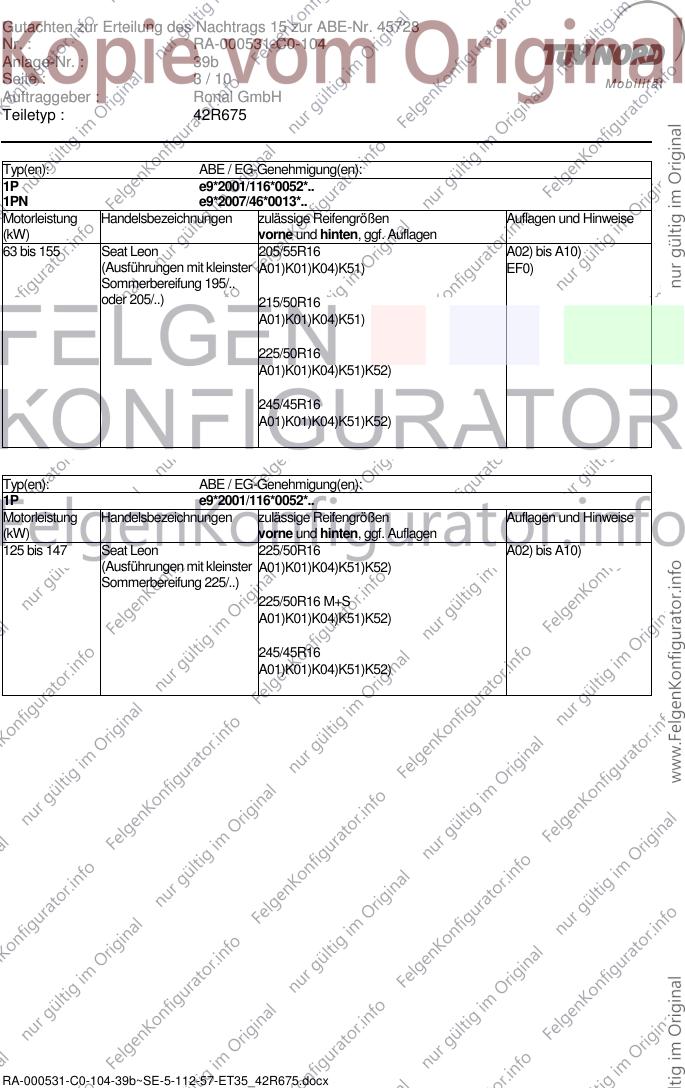

1P e9*2001/116*0052*..
1PN e9*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 155 Seat Leon 205/55R16 A02) bis A10)
(Ausführungen mit kleinster A01)K01)K04)K51) EF0)
Sommerbereifung 195/..
oder 205/..) 215/50R16
A01)K01)K04)K51)

225/50R16
A01)K01)K04)K51)K52)

245/45R16
A01)K01)K04)K51)K52)

Typ(en): ABE / EG-Genehmigung(en):
1P e9*2001/116*0052*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 147 Seat Leon 225/50R16 A02) bis A10)
(Ausführungen mit kleinster A01)K01)K04)K51)K52)
Sommerbereifung 225/..)
225/50R16 M+S
A01)K01)K04)K51)K52)

245/45R16
A01)K01)K04)K51)K52)

RA-000531-C0-104-39b~SE-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 45728
Nr. : RA-000531-C0-104
Anlage-Nr. : 39b
Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675

Typ(en): ABE / EG-Genehmigung(en):
3R e9*2001/116*0072*..
3RN e9*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 147 Seat Exeo, Exeo ST 205/55R16 A02) bis A10)
(Limousine, Kombi, mit A01)A93)K03)
kleinster Serienbereifung
195/.. oder 205/..) 215/50R16
A01)A93)K01)

215/55R16
A01)A93)G8V)K01)

225/50R16
A01)A93)K01)

235/50R16
A01)G8V)K01)K62)

245/45R16
A01)K01)

RA-000531-C0-104-39b~SE-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 45728
Nr. : RA-000531-C0-104
Anlage-Nr. : 39b
Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675

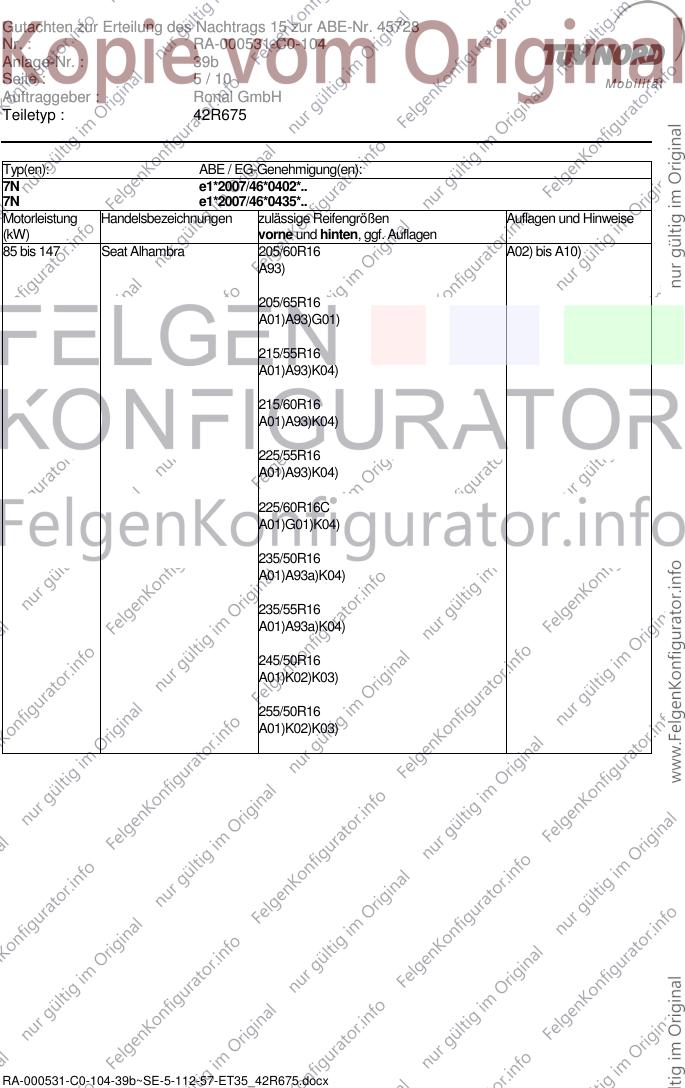

Typ(en): ABE / EG-Genehmigung(en):
7N e1*2007/46*0402*..
7N e1*2007/46*0435*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 Seat Alhambra 205/60R16 A02) bis A10)
A93)

205/65R16
A01)A93)G01)

215/55R16
A01)A93)K04)

215/60R16
A01)A93)K04)

225/55R16
A01)A93)K04)

225/60R16C
A01)G01)K04)

235/50R16
A01)A93a)K04)

235/55R16
A01)A93a)K04)

245/50R16
A01)K02)K03)

255/50R16
A01)K02)K03)

RA-000531-C0-104-39b~SE-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 45728
Nr. : RA-000531-C0-104
Anlage-Nr. : 39b
Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675

Typ(en): ABE / EG-Genehmigung(en):

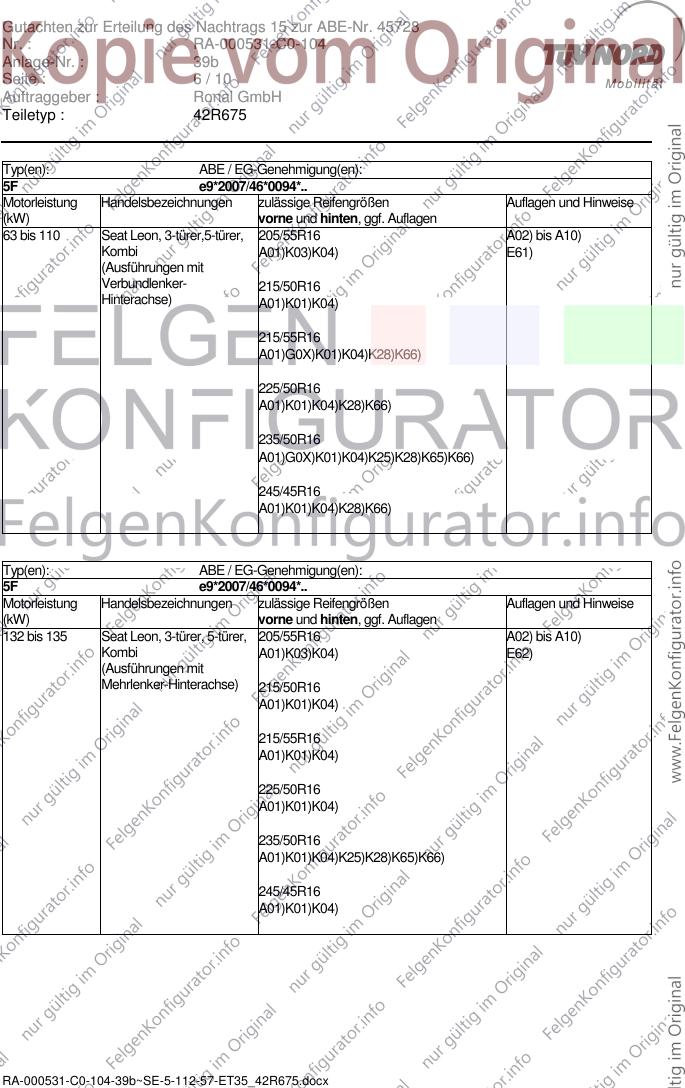

5F e9*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 Seat Leon, 3-türer,5-türer, 205/55R16 A02) bis A10)
Kombi A01)K03)K04) E61)
(Ausführungen mit
Verbundlenker- 215/50R16
Hinterachse) A01)K01)K04)

215/55R16
A01)G0X)K01)K04)K28)K66)

225/50R16
A01)K01)K04)K28)K66)

235/50R16
A01)G0X)K01)K04)K25)K28)K65)K66)

245/45R16
A01)K01)K04)K28)K66)

Typ(en): ABE / EG-Genehmigung(en):
5F e9*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 135 Seat Leon, 3-türer, 5-türer, 205/55R16 A02) bis A10)
Kombi A01)K03)K04) E62)
(Ausführungen mit
Mehrlenker-Hinterachse) 215/50R16
A01)K01)K04)

215/55R16
A01)K01)K04)

225/50R16
A01)K01)K04)

235/50R16
A01)K01)K04)K25)K28)K65)K66)

245/45R16
A01)K01)K04)

RA-000531-C0-104-39b~SE-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 45728
Nr. : RA-000531-C0-104
Anlage-Nr. : 39b
Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675

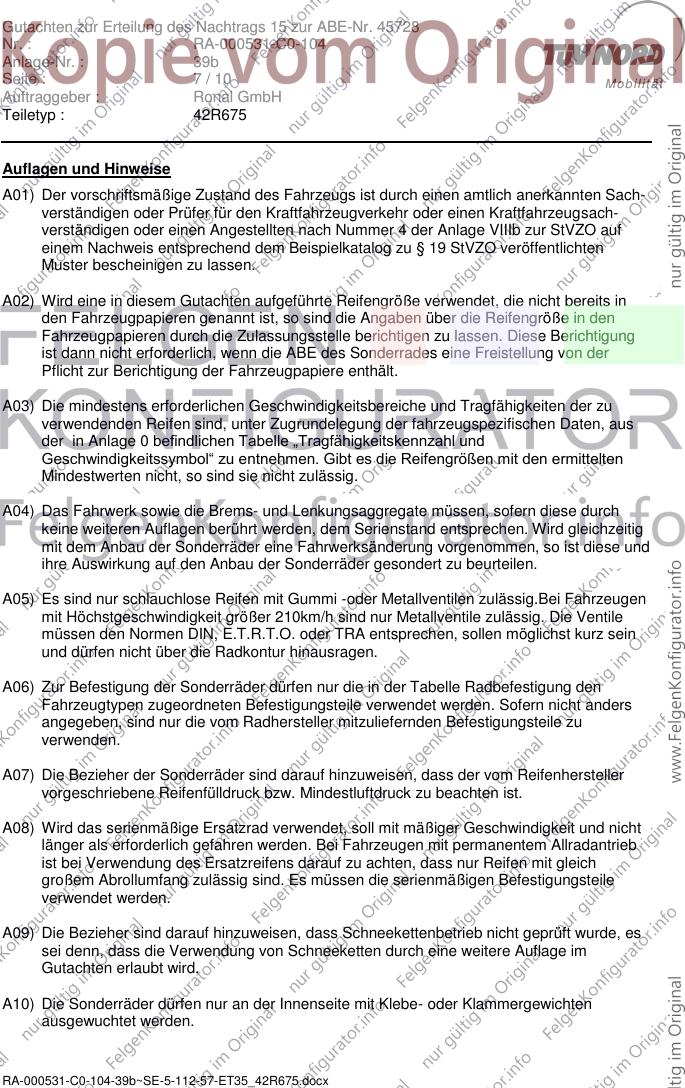

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.

RA-000531-C0-104-39b~SE-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 45728
Nr. : RA-000531-C0-104
Anlage-Nr. : 39b
Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675

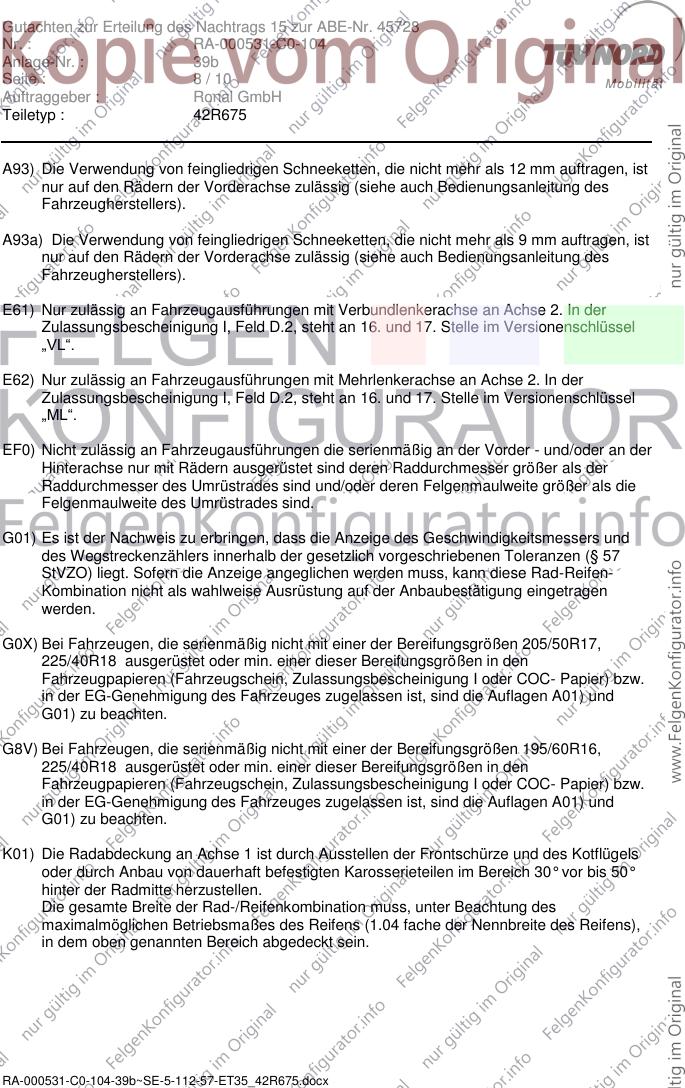

A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

E61) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„VL“.

E62) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„ML“.

EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.

G0X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.

G8V) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

RA-000531-C0-104-39b~SE-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 45728
Nr. : RA-000531-C0-104
Anlage-Nr. : 39b
Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675

K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.

K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.

K48) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind die
Radhausausschnittkanten im Bereich von der Radmitte bis zum Stoßfänger umzulegen.

K49) An Achse 2 ist die Befestigungslasche des hinteren Stoßfängers (Kunststoff und Metall)
komplett - auf einer Länge von 60 mm nach hinten - abzutrennen. Der Stoßfänger ist
anschließend mit einer 3 mm Blechschraube neu zu befestigten. Die verbleibende
Ausbuchtung im Kunststoffinnenradhaus muss warm nach innen eingeformt werden.

K50) An Achse 1 ist der obere Befestigungspunkt des Kunststoffinnenkotflügels (im Bereich
hinter der Radmitte) nach oben zu formen.

K51) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von ca. 30° vor der Radmitte bis
Übergang zum Stoßfänger, ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus
anzulegen.

K52) An Achse 2 ist zusätzlich die Radhauskante im Bereich von ca. 30° vor der Radmitte bis
Übergang zum Stoßfänger aufzuweiten.

K54) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 zu
sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch Tieferlegung oder
durch Anbau von Gummileisten -Terotrim-).

RA-000531-C0-104-39b~SE-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 15 zur ABE-Nr. 45728
Nr. : RA-000531-C0-104
Anlage-Nr. : 39b
Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675

K62) An Achse 2 ist vom Kunststoff-/Filzinnenkotflügel, im Bereich von Radmitte bis
Stoßfängeroberkante, ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus
anzulegen.

K65) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich 15° vor und 30° hinter
der Radmitte sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.

K66) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im gesamten Radhauskantenbereich bis zur
Stoßfängeroberkante eng an das Radhaus zu kleben oder auszuschneiden.

N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.

Die Anlage Nr. 39b mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 42R675 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 05.06.2014

RA-000531-C0-104-39b~SE-5-112-57-ET35_42R675.docx
