Gutachten zur Erteilung des Nachtrags XI zur ABE-Nr. 45811
Nr. : RA-000352-L0-015
Anlage-Nr. : 22d
Seite : 1/4 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738

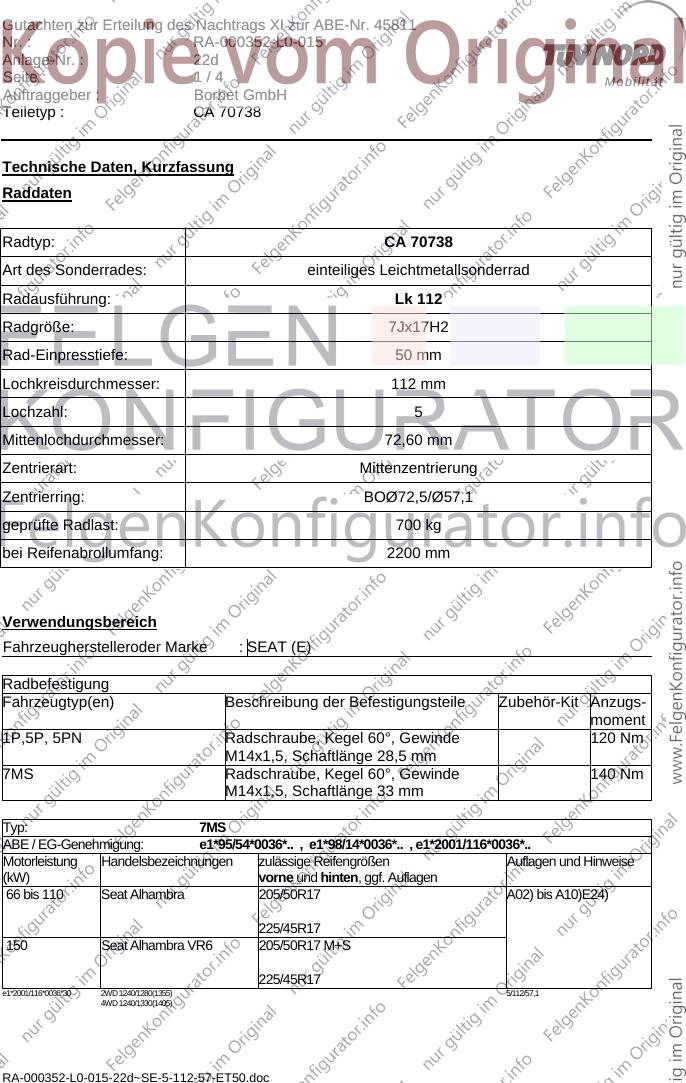

Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 70738
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: Lk 112
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø57,1
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2200 mm
Verwendungsbereich
Fahrzeugherstelleroder Marke : SEAT (E)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1P,5P, 5PN Radschraube, Kegel 60°, Gewinde 120 Nm
M14x1,5, Schaftlänge 28,5 mm
7MS Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 33 mm
Typ: 7MS
ABE / EG-Genehmigung: e1*95/54*0036*.. , e1*98/14*0036*.. , e1*2001/116*0036*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Seat Alhambra 205/50R17 A02) bis A10)E24)
225/45R17
150 Seat Alhambra VR6 205/50R17 M+S
225/45R17
e1*2001/116*0036*30 2WD 1240/1280(1355) 5/112/57,1
4WD 1240/1330(1405)
RA-000352-L0-015-22d~SE-5-112-57-ET50.doc
Gutachten zur Erteilung des Nachtrags XI zur ABE-Nr. 45811
Nr. : RA-000352-L0-015
Anlage-Nr. : 22d
Seite : 2/4 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738

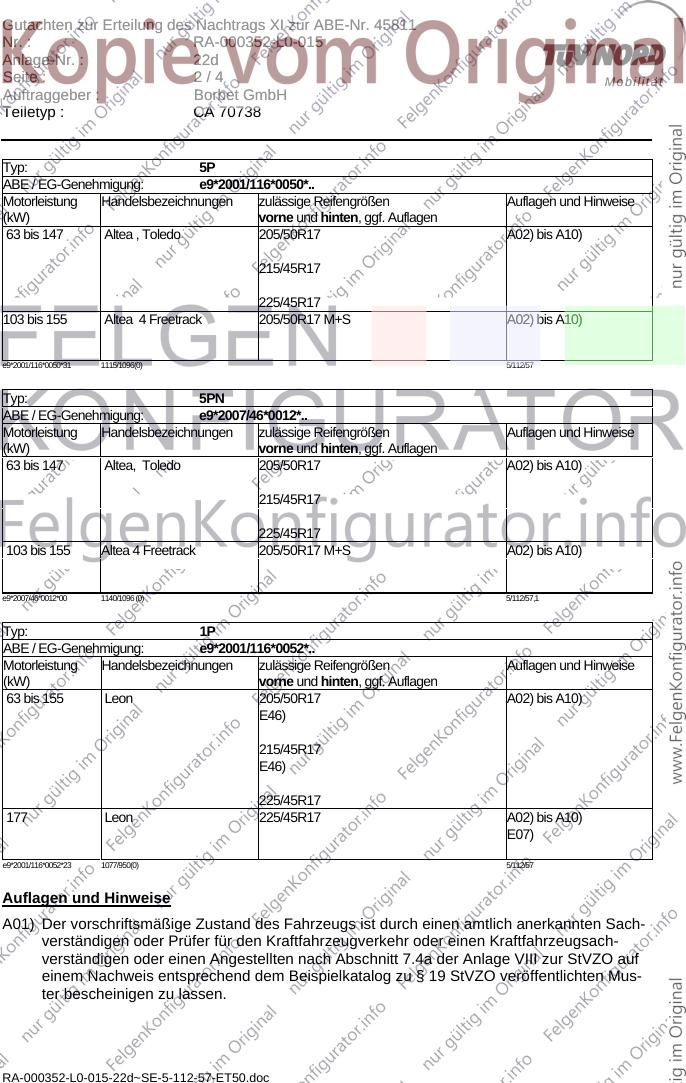

Typ: 5P
ABE / EG-Genehmigung: e9*2001/116*0050*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 147 Altea , Toledo 205/50R17 A02) bis A10)
215/45R17
225/45R17
103 bis 155 Altea 4 Freetrack 205/50R17 M+S A02) bis A10)
e9*2001/116*0050*31 1115/1096(0) 5/112/57
Typ: 5PN
ABE / EG-Genehmigung: e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 147 Altea, Toledo 205/50R17 A02) bis A10)
215/45R17
225/45R17
103 bis 155 Altea 4 Freetrack 205/50R17 M+S A02) bis A10)
e9*2007/46*0012*00 1140/1096 (0) 5/112/57,1
Typ: 1P
ABE / EG-Genehmigung: e9*2001/116*0052*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 155 Leon 205/50R17 A02) bis A10)
E46)
215/45R17
E46)
225/45R17
177 Leon 225/45R17 A02) bis A10)
E07)
e9*2001/116*0052*23 1077/950(0) 5/112/57
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Mus-
ter bescheinigen zu lassen.
RA-000352-L0-015-22d~SE-5-112-57-ET50.doc
Gutachten zur Erteilung des Nachtrags XI zur ABE-Nr. 45811
Nr. : RA-000352-L0-015
Anlage-Nr. : 22d
Seite : 3/4 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738

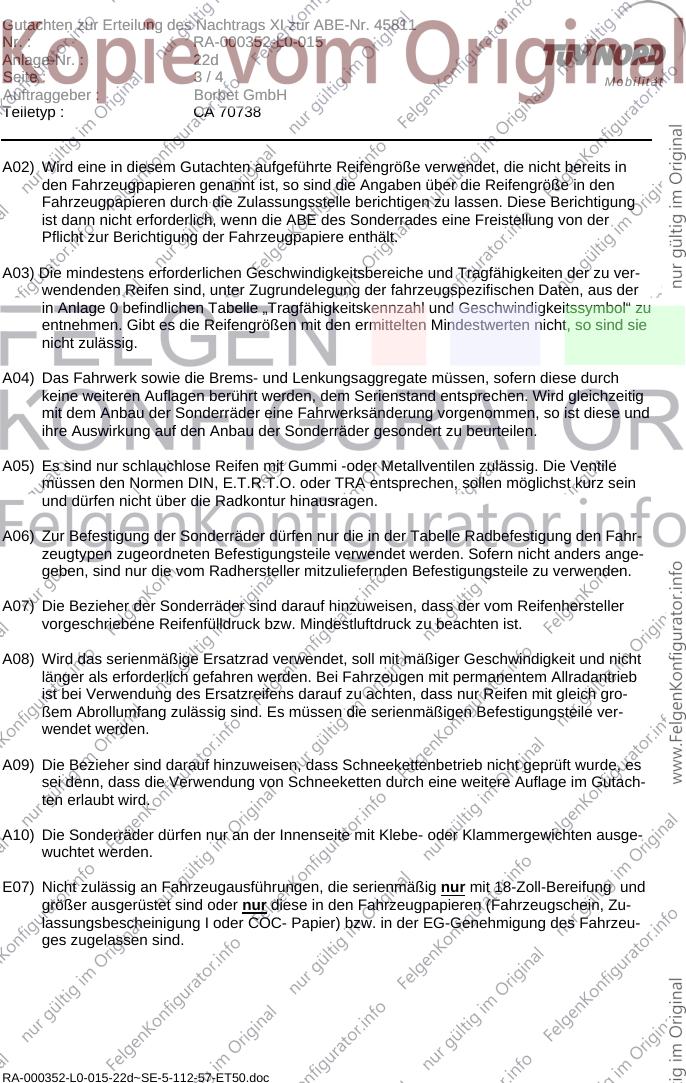

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
E07) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 18-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zu-
lassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeu-
ges zugelassen sind.
RA-000352-L0-015-22d~SE-5-112-57-ET50.doc
Gutachten zur Erteilung des Nachtrags XI zur ABE-Nr. 45811
Nr. : RA-000352-L0-015
Anlage-Nr. : 22d
Seite : 4/4 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738

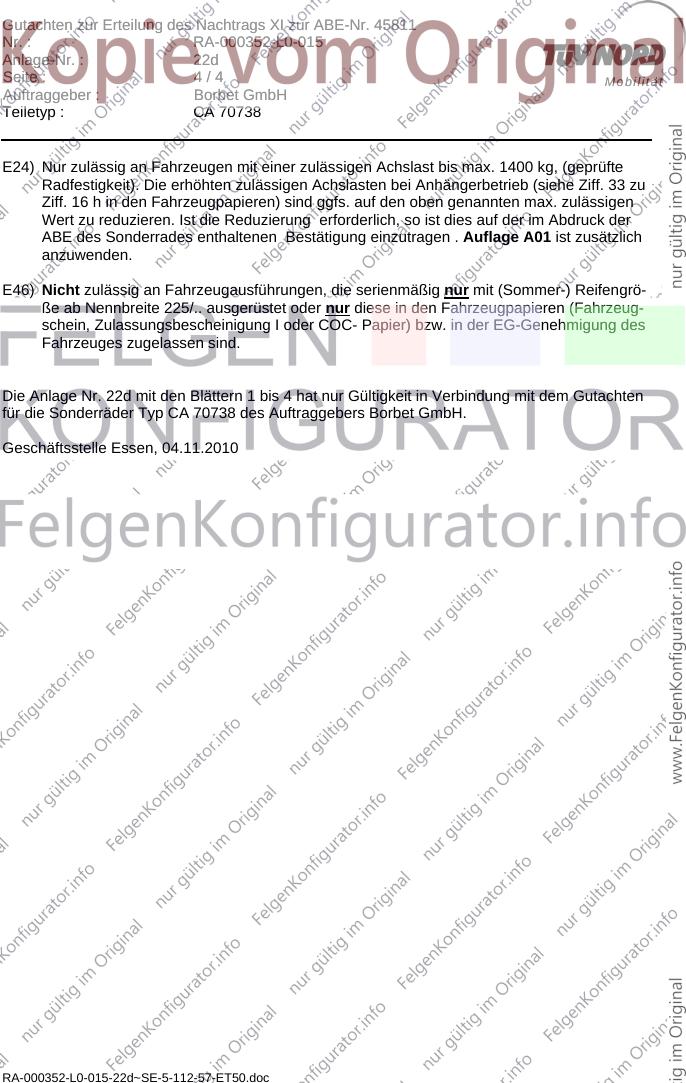

E24) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1400 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h in den Fahrzeugpapieren) sind ggfs. auf den oben genannten max. zulässigen
Wert zu reduzieren. Ist die Reduzierung erforderlich, so ist dies auf der im Abdruck der
ABE des Sonderrades enthaltenen Bestätigung einzutragen . Auflage A01 ist zusätzlich
anzuwenden.
E46) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-) Reifengrö-
ße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren (Fahrzeug-
schein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 22d mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 70738 des Auftraggebers Borbet GmbH.
