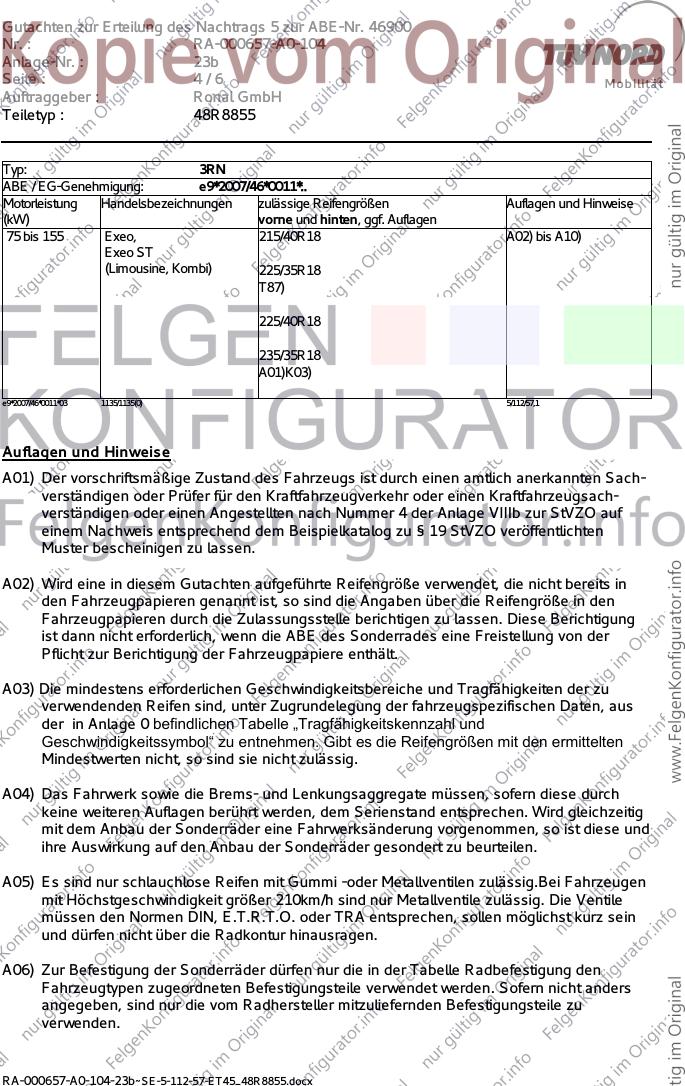

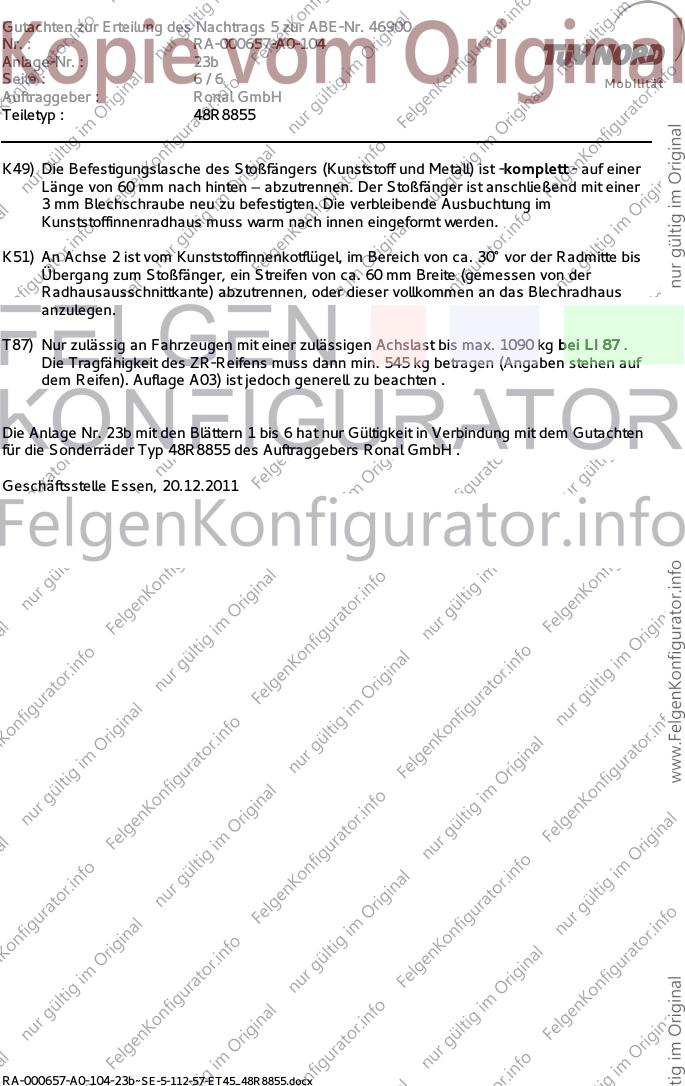

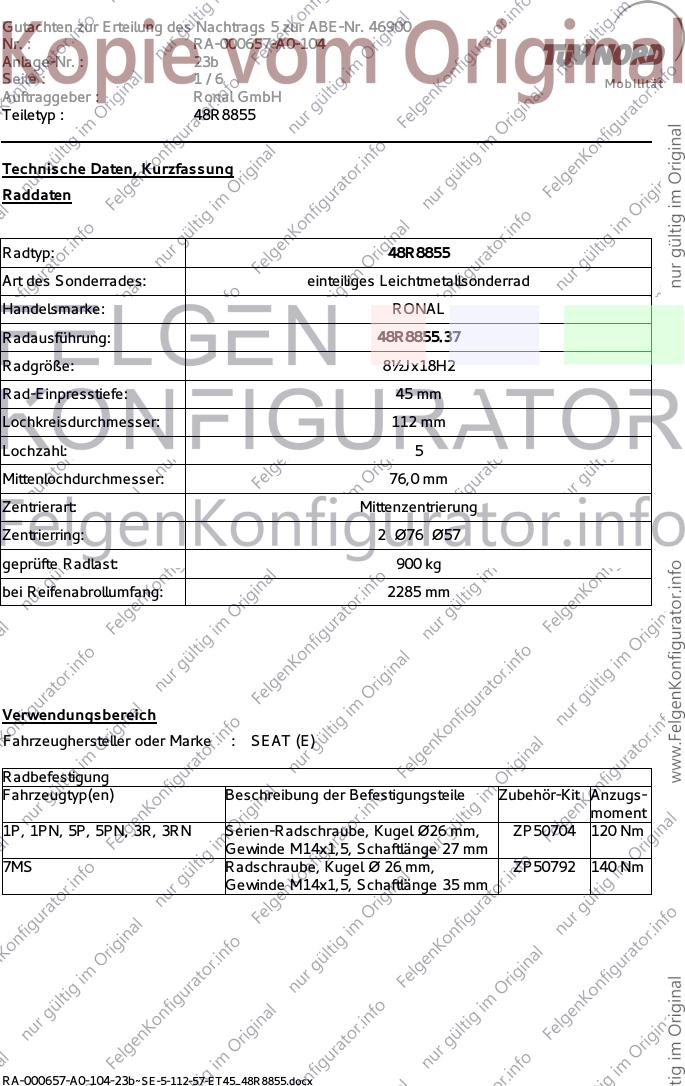

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23b
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
Technische Daten, Kurzfassung
Raddaten
Radtyp: 48R8855
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 48R8855.37
Radgröße: 8½Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 900 kg
bei Reifenabrollumfang: 2285 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : SEAT (E)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1P, 1PN, 5P, 5PN, 3R, 3RN Serien-Radschraube, Kugel Ø26 mm, ZP50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
7MS Radschraube, Kugel Ø 26 mm, ZP50792 140 Nm
Gewinde M14x1,5, Schaftlänge 35 mm
RA-000657-A0-104-23b~SE-5-112-57-ET45_48R8855.docx
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23b
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
Typ: 7MS
ABE / EG-Genehmigung: e1*95/54*0036*.., e1*98/14*0036*.., e1*2001/116*0036*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Seat Alhambra 225/40R18 A01) bis A10)E26)
K03)K04)K48)K49)
235/40R18
150 Seat Alhambra 235/40R18 A01) bis A10)E26)
K03)K04)K48)K49)
e1*2001/116*0036*30 2WD 1260/1280(1355) | 4WD 1260/1330(1405) 5/112/57,1
Typ: 5P
ABE / EG-Genehmigung: e9*2001/116*0050*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 147 Altea, Altea XL, Toledo 215/40R18 M+S A01) bis A10)
(außer Freetrack) K03)K04)
215/40R18
E46)
225/35R18
T87)
225/40R18
103 bis 155 Altea 4 Freetrack 225/40R18 A01) bis A10)
K03)K04)
e9*2001/116*0050*35 1140/1096(0) 5/112/57
Typ: 5PN
ABE / EG-Genehmigung: e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 147 Altea, Altea XL, Toledo 215/40R18 M+S A01) bis A10)
(außer Freetrack) K03)K04)
215/40R18
E46)
225/35R18
T87)
225/40R18
103 bis 155 Altea 4 Freetrack 225/40R18 A01) bis A10)
K03)K04)
e9*2007/46*0012*04 1140/1096 (0) 5/112/57
RA-000657-A0-104-23b~SE-5-112-57-ET45_48R8855.docx
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23b
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
Typ: 1P
ABE / EG-Genehmigung: e9*2001/116*0052*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 155 Leon 215/40R18 M+S A01) bis A10)
K01)K04)
215/40R18
E46)
225/35R18
225/40R18
K51)
177 bis 195 Leon 225/40R18 A01) bis A10)
K51) K01)K04)
e9*2001/116*0052*26 1077/950(0) 5/112/57,1
Typ: 1PN
ABE / EG-Genehmigung: e9*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 155 Leon 215/40R18 M+S A01) bis A10)
K01)K04)
215/40R18
E46)
225/35R18
225/40R18
K51)
177 Leon 225/40R18 A01) bis A10)
K51) K01)K04)
e9*2007000/46*0013*02 1076/ 1017 (0) 5/112/57
Typ: 3R
ABE / EG-Genehmigung: e9*2001/116*0072*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 Exeo, 215/40R18 A02) bis A10)
Exeo ST
(Limousine, Kombi) 225/35R18
T87)
225/40R18
235/35R18
A01)K03)
e9*2001/116*0072*08 1135/1135(0) 5/112/57,1
RA-000657-A0-104-23b~SE-5-112-57-ET45_48R8855.docx
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23b
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
Typ: 3RN
ABE / EG-Genehmigung: e9*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 Exeo, 215/40R18 A02) bis A10)
Exeo ST
(Limousine, Kombi) 225/35R18
T87)
225/40R18
235/35R18
A01)K03)
e9*2007/46*0011*03 1135/1135(0) 5/112/57,1
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
RA-000657-A0-104-23b~SE-5-112-57-ET45_48R8855.docx
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23b
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
E26) Aufgrund der geprüften Radlast ist bei Fahrzeugausführungen mit erhöhter Hinterachslast
bei Anhängerbetrieb diese auf max. 1380 kg zu reduzieren (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren). Ist die Reduzierung erforderlich,
so ist dies auf der im Abdruck der ABE des Sonderrades enthaltenen Bestätigung
einzutragen . Auflage A01 ist zusätzlich anzuwenden.
E46) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K48) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind die
Radhausausschnittkanten im Bereich von der Radmitte bis zum Stoßfänger umzulegen.
RA-000657-A0-104-23b~SE-5-112-57-ET45_48R8855.docx
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23b
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
K49) Die Befestigungslasche des Stoßfängers (Kunststoff und Metall) ist -komplett - auf einer
Länge von 60 mm nach hinten – abzutrennen. Der Stoßfänger ist anschließend mit einer
3 mm Blechschraube neu zu befestigten. Die verbleibende Ausbuchtung im
Kunststoffinnenradhaus muss warm nach innen eingeformt werden.
K51) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von ca. 30° vor der Radmitte bis
Übergang zum Stoßfänger, ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus
anzulegen.
T87) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1090 kg bei LI 87 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 545 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
Die Anlage Nr. 23b mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 48R8855 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 20.12.2011
