Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14b

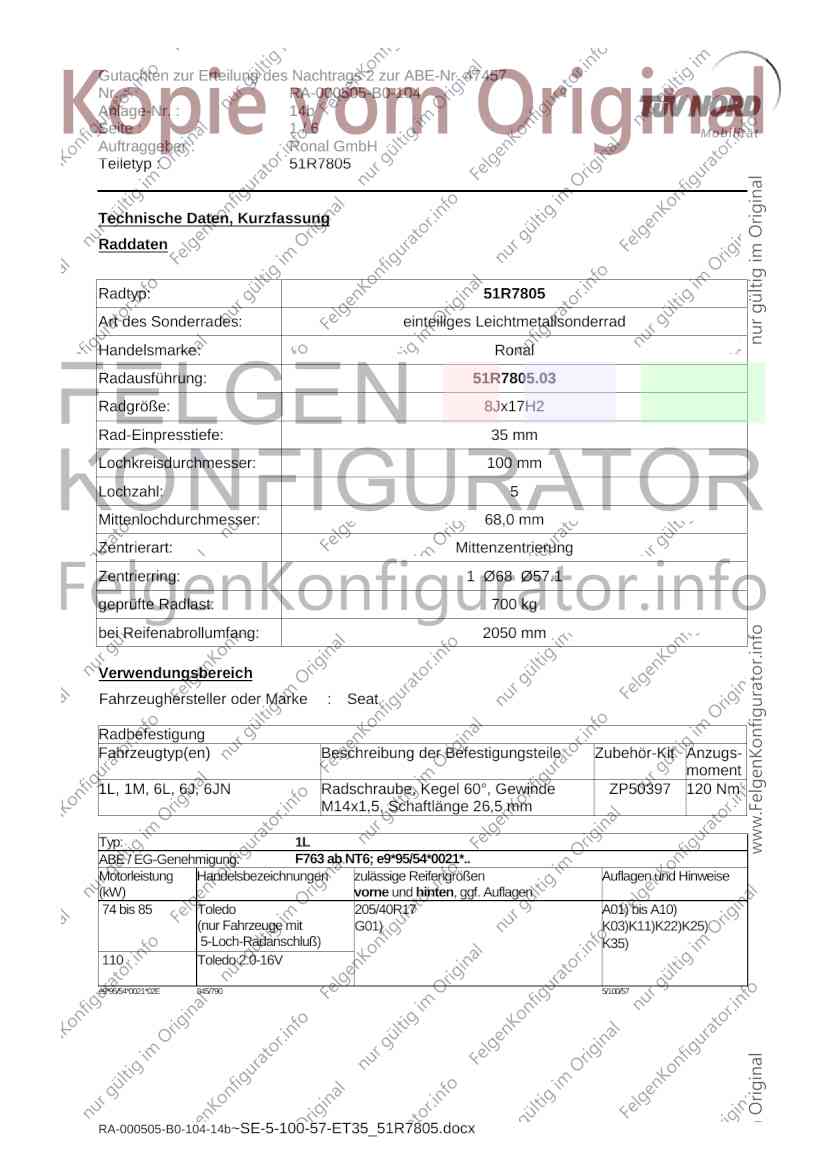

Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R7805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 51R7805.03
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2050 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Seat
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1L, 1M, 6L, 6J, 6JN Radschraube, Kegel 60°, Gewinde ZP50397 120 Nm
M14x1,5, Schaftlänge 26,5 mm
Typ: 1L
ABE / EG-Genehmigung: F763 ab NT6; e9*95/54*0021*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 85 Toledo 205/40R17 A01) bis A10)
(nur Fahrzeuge mit G01) K03)K11)K22)K25)
5-Loch-Radanschluß) K35)
110 Toledo 2.0-16V
e9*95/54*0021*02E 845/790 5/100/57
RA-000505-B0-104-14b~SE-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14b

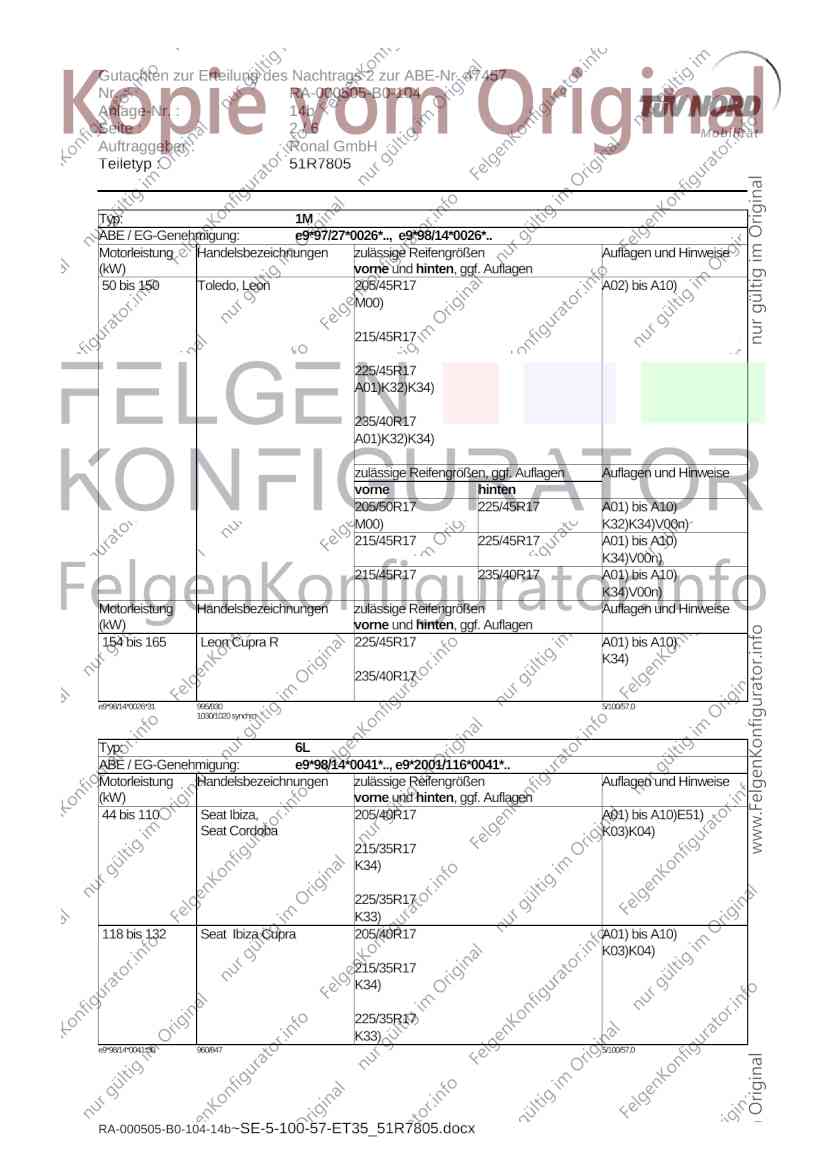

Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 1M
ABE / EG-Genehmigung: e9*97/27*0026*.., e9*98/14*0026*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 150 Toledo, Leon 205/45R17 A02) bis A10)
M00)
215/45R17
225/45R17
A01)K32)K34)
235/40R17
A01)K32)K34)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00) K32)K34)V00n)
215/45R17 225/45R17 A01) bis A10)
K34)V00n)
215/45R17 235/40R17 A01) bis A10)
K34)V00n)
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 165 Leon Cupra R 225/45R17 A01) bis A10)
K34)
235/40R17
e9*98/14*0026*31 995/930 5/100/57,0
1030/1020 synchro
Typ: 6L
ABE / EG-Genehmigung: e9*98/14*0041*.., e9*2001/116*0041*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 Seat Ibiza, 205/40R17 A01) bis A10)E51)
Seat Cordoba K03)K04)
215/35R17
K34)
225/35R17
K33)
118 bis 132 Seat Ibiza Cupra 205/40R17 A01) bis A10)
K03)K04)
215/35R17
K34)
225/35R17
K33)
e9*98/14*0041*30 960/847 5/100/57,0
RA-000505-B0-104-14b~SE-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14b

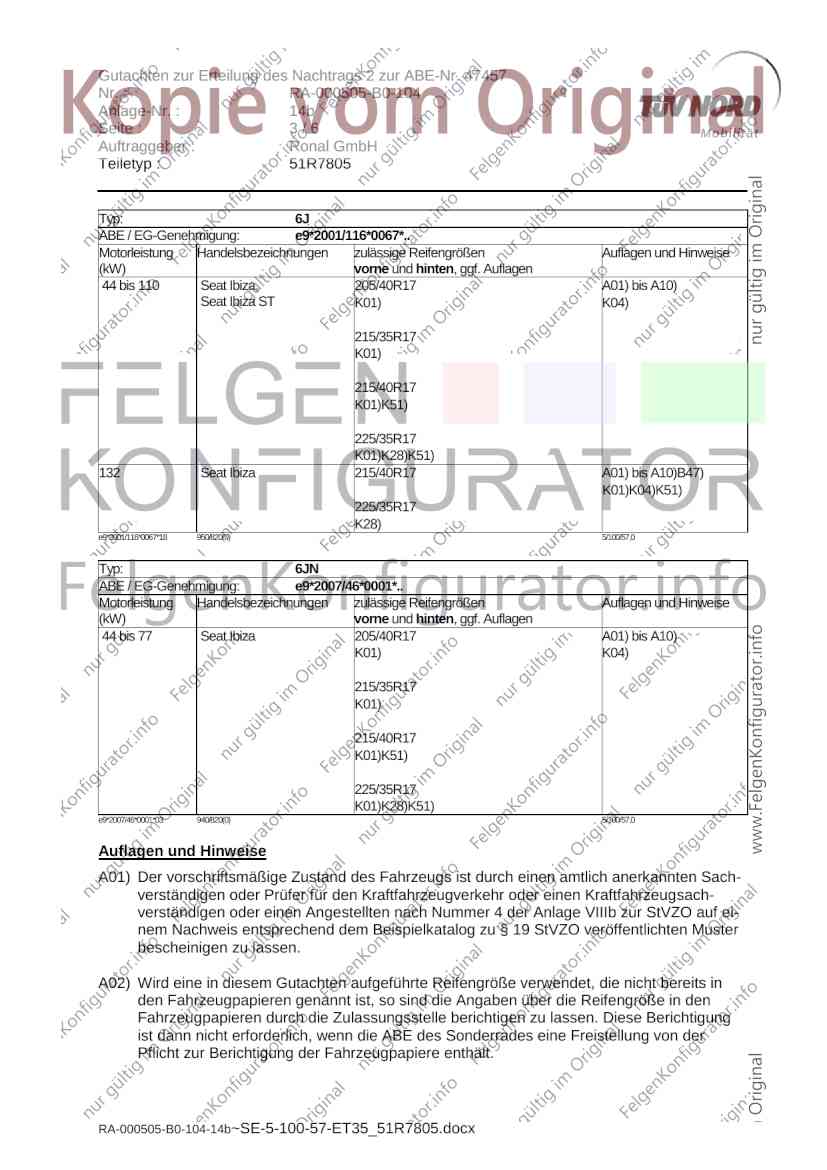

Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 6J
ABE / EG-Genehmigung: e9*2001/116*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 Seat Ibiza, 205/40R17 A01) bis A10)
Seat Ibiza ST K01) K04)
215/35R17
K01)
215/40R17
K01)K51)
225/35R17
K01)K28)K51)
132 Seat Ibiza 215/40R17 A01) bis A10)B47)
K01)K04)K51)
225/35R17
K28)
e9*2001/116*0067*18 950/820(0) 5/100/57,0
Typ: 6JN
ABE / EG-Genehmigung: e9*2007/46*0001*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 77 Seat Ibiza 205/40R17 A01) bis A10)
K01) K04)
215/35R17
K01)
215/40R17
K01)K51)
225/35R17
K01)K28)K51)
e9*2007/46*0001*03 940/820(0) 5/100/57,0
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000505-B0-104-14b~SE-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14b

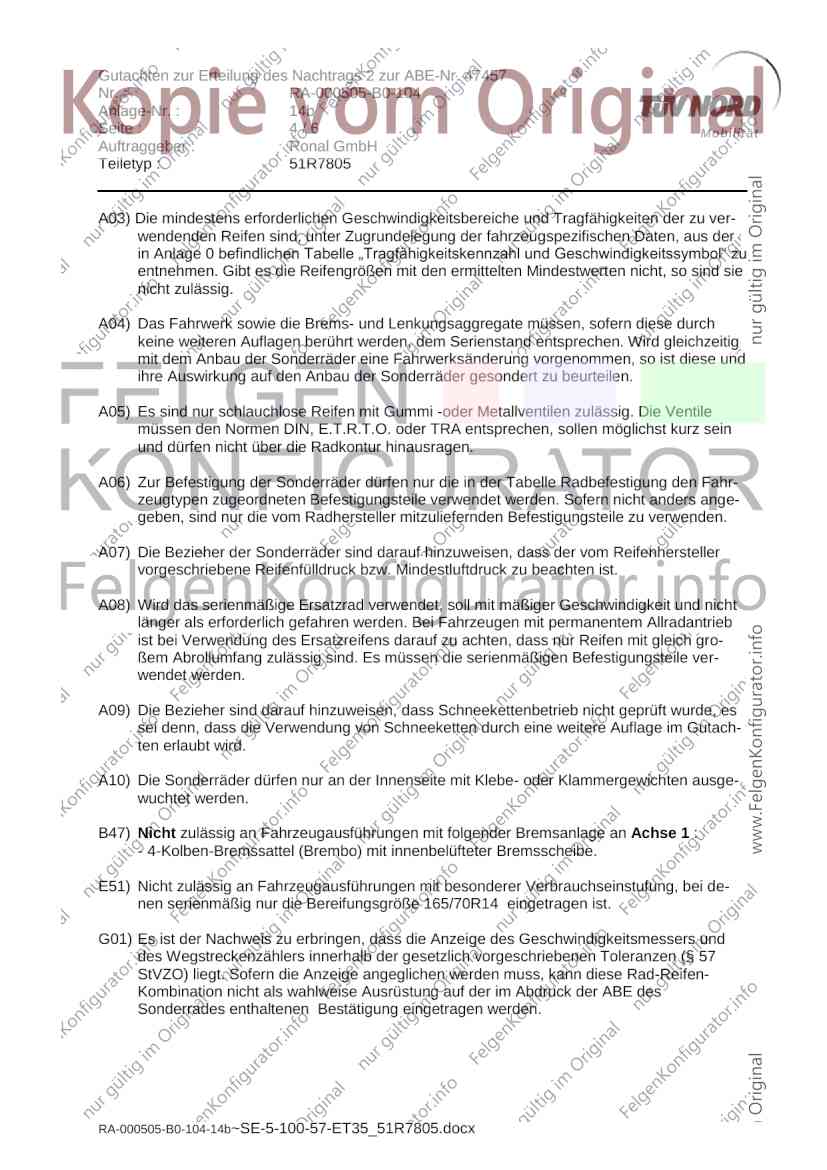

Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
B47) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1 :
- 4-Kolben-Bremssattel (Brembo) mit innenbelüfteter Bremsscheibe.
E51) Nicht zulässig an Fahrzeugausführungen mit besonderer Verbrauchseinstufung, bei de-
nen serienmäßig nur die Bereifungsgröße 165/70R14 eingetragen ist.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
RA-000505-B0-104-14b~SE-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14b

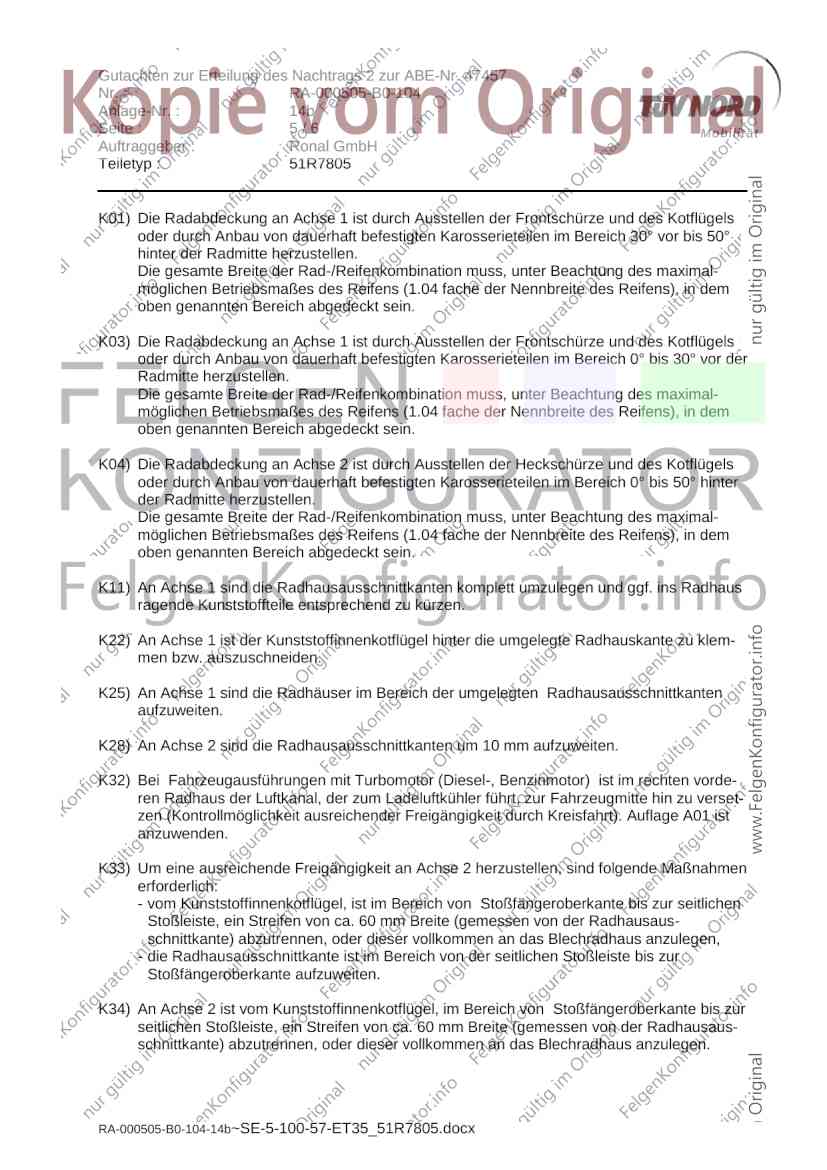

Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K11) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klem-
men bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K32) Bei Fahrzeugausführungen mit Turbomotor (Diesel-, Benzinmotor) ist im rechten vorde-
ren Radhaus der Luftkanal, der zum Ladeluftkühler führt, zur Fahrzeugmitte hin zu verset-
zen (Kontrollmöglichkeit ausreichender Freigängigkeit durch Kreisfahrt). Auflage A01 ist
anzuwenden.
K33) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- vom Kunststoffinnenkotflügel, ist im Bereich von Stoßfängeroberkante bis zur seitlichen
Stoßleiste, ein Streifen von ca. 60 mm Breite (gemessen von der Radhausaus-
schnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus anzulegen,
- die Radhausausschnittkante ist im Bereich von der seitlichen Stoßleiste bis zur
Stoßfängeroberkante aufzuweiten.
K34) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von Stoßfängeroberkante bis zur
seitlichen Stoßleiste, ein Streifen von ca. 60 mm Breite (gemessen von der Radhausaus-
schnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus anzulegen.
RA-000505-B0-104-14b~SE-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14b

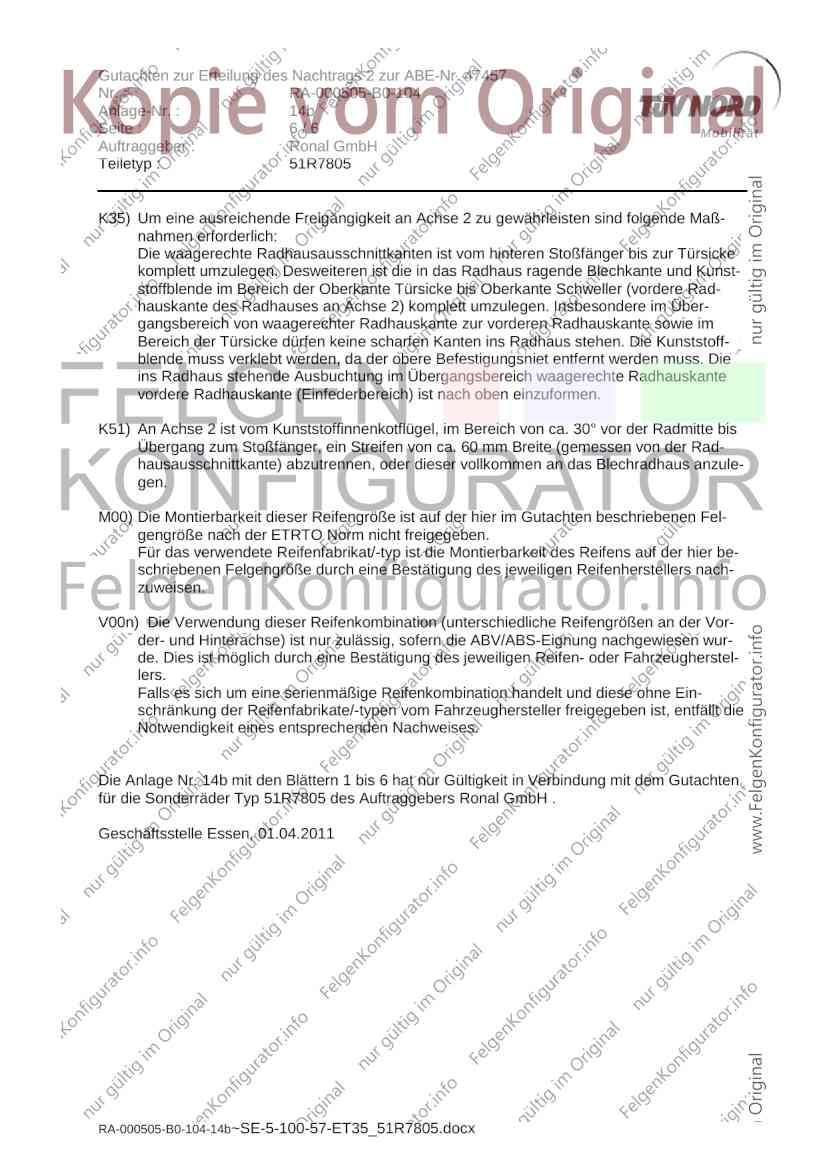

Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
K35) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten sind folgende Maß-
nahmen erforderlich:
Die waagerechte Radhausausschnittkanten ist vom hinteren Stoßfänger bis zur Türsicke
komplett umzulegen. Desweiteren ist die in das Radhaus ragende Blechkante und Kunst-
stoffblende im Bereich der Oberkante Türsicke bis Oberkante Schweller (vordere Rad-
hauskante des Radhauses an Achse 2) komplett umzulegen. Insbesondere im Über-
gangsbereich von waagerechter Radhauskante zur vorderen Radhauskante sowie im
Bereich der Türsicke dürfen keine scharfen Kanten ins Radhaus stehen. Die Kunststoff-
blende muss verklebt werden, da der obere Befestigungsniet entfernt werden muss. Die
ins Radhaus stehende Ausbuchtung im Übergangsbereich waagerechte Radhauskante
vordere Radhauskante (Einfederbereich) ist nach oben einzuformen.
K51) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von ca. 30° vor der Radmitte bis
Übergang zum Stoßfänger, ein Streifen von ca. 60 mm Breite (gemessen von der Rad-
hausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus anzule-
gen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen Fel-
gengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier be-
schriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nach-
zuweisen.
V00n) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vor-
der- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wur-
de. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstel-
lers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne Ein-
schränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die
Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 14b mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 51R7805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 01.04.2011
RA-000505-B0-104-14b~SE-5-100-57-ET35_51R7805.docx
