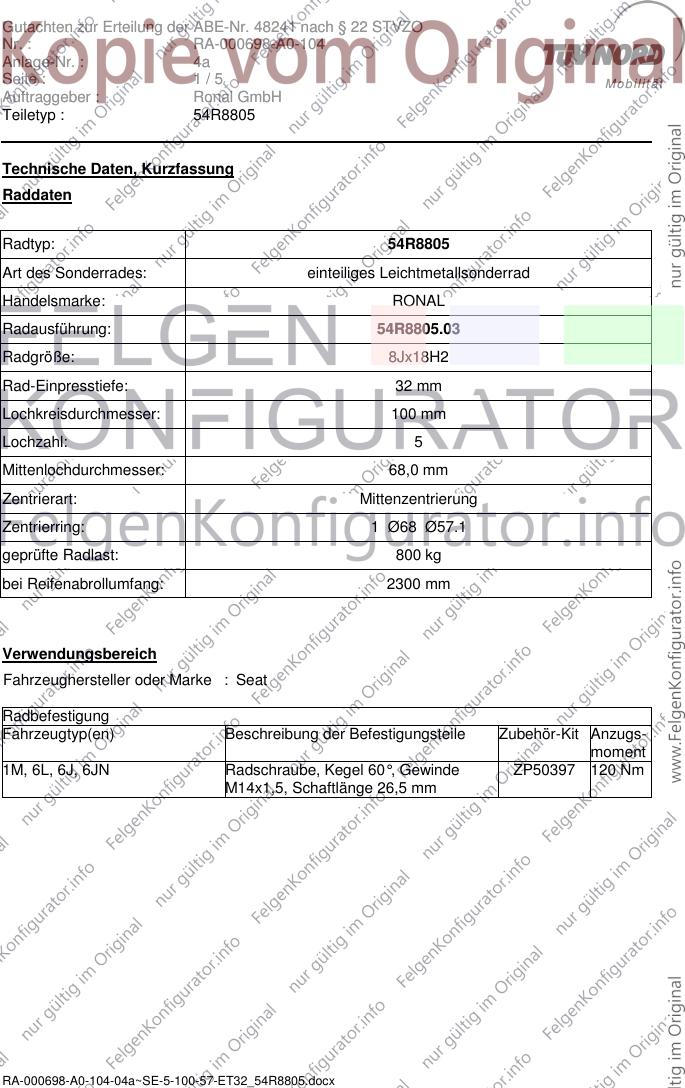

Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104
Anlage-Nr. : 4a
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R8805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 54R8805.03
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 32 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 800 kg
bei Reifenabrollumfang: 2300 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Seat
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1M, 6L, 6J, 6JN Radschraube, Kegel 60°, Gewinde ZP50397 120 Nm
M14x1,5, Schaftlänge 26,5 mm
RA-000698-A0-104-04a~SE-5-100-57-ET32_54R8805.docx
Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104
Anlage-Nr. : 4a
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Typ: 1M
ABE / EG-Genehmigung: e9*97/27*0026*.., e9*98/14*0026*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 132 Toledo, Leon 225/35R18 A02) bis A10)
225/40R18
A01)K32)K34)
150 Toledo, Leon (V6) 225/35R18 A02) bis A10)
225/40R18
A01)K32)K34)
154 bis 165 Leon Cupra R 225/35R18 A02) bis A10)
225/40R18
A01)K34)
e9*98/14*0026*31E 5/100/57,0
Typ: 6L
ABE / EG-Genehmigung: e9*98/14*0041*.., e9*2001/116*0041*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 Seat Ibiza, 215/35R18 A01) bis A10)
Seat Cordoba G01)K03)K04)K33)
118 bis 132 Seat Ibiza Cupra 215/35R18 A01) bis A10)
G01)K03)K04)K33)
e9*2001/116*0041*30 960/847(-) 5/100/57,0
Typ(en): ABE / EG-Genehmigung(en):
6J e9*2001/116*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 Seat Ibiza, Ibiza ST 215/35R18 A02) bis A10)
(mit Serie 215/40R17) A01)K01)K04)K28)K51)
225/30R18
A01)K01)K04)K28)K51)
Typ(en): ABE / EG-Genehmigung(en):
6J e9*2001/116*0067*..
6JN e9*2007/46*0001*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 132 Seat Ibiza, Seat Ibiza ST 215/35R18 A02) bis A10)
(auch mit Serienreifen 14- A01)K01)K04)K28)K51)
Zoll oder 15-Zoll)
225/30R18
A01)K01)K04)K28)K51)
RA-000698-A0-104-04a~SE-5-100-57-ET32_54R8805.docx
Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104
Anlage-Nr. : 4a
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000698-A0-104-04a~SE-5-100-57-ET32_54R8805.docx
Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104
Anlage-Nr. : 4a
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805

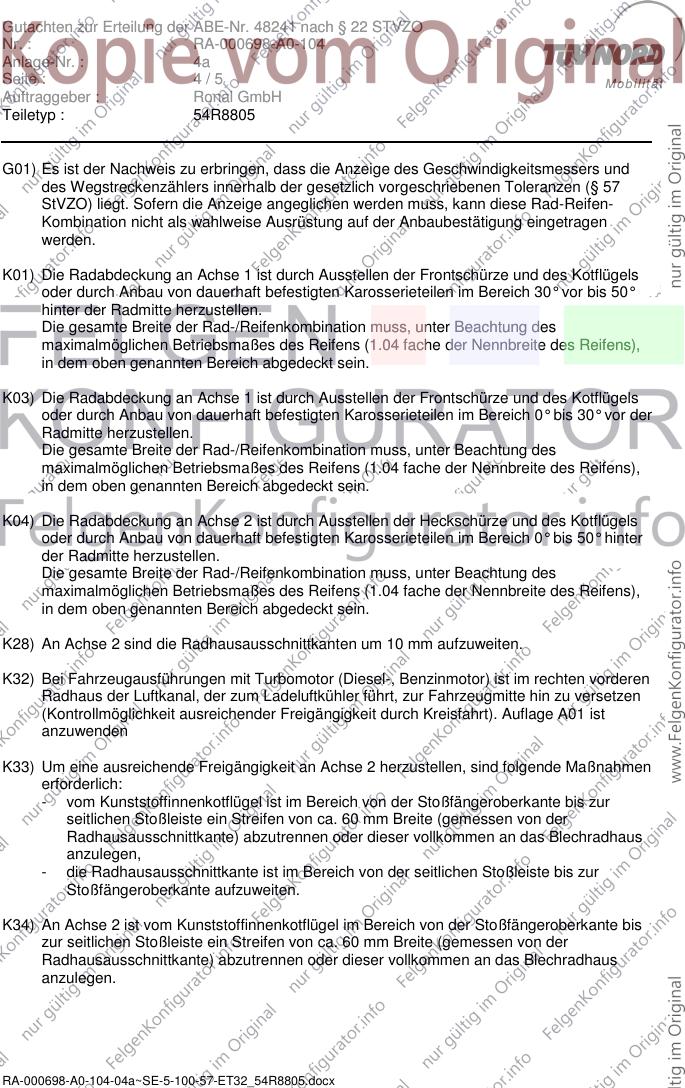

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K32) Bei Fahrzeugausführungen mit Turbomotor (Diesel-, Benzinmotor) ist im rechten vorderen
Radhaus der Luftkanal, der zum Ladeluftkühler führt, zur Fahrzeugmitte hin zu versetzen
(Kontrollmöglichkeit ausreichender Freigängigkeit durch Kreisfahrt). Auflage A01 ist
anzuwenden
K33) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen oder dieser vollkommen an das Blechradhaus
anzulegen,
- die Radhausausschnittkante ist im Bereich von der seitlichen Stoßleiste bis zur
Stoßfängeroberkante aufzuweiten.
K34) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von der Stoßfängeroberkante bis
zur seitlichen Stoßleiste ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen oder dieser vollkommen an das Blechradhaus
anzulegen.
RA-000698-A0-104-04a~SE-5-100-57-ET32_54R8805.docx
Gutachten zur Erteilung der ABE-Nr. 48241 nach § 22 STVZO
Nr. : RA-000698-A0-104
Anlage-Nr. : 4a
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8805

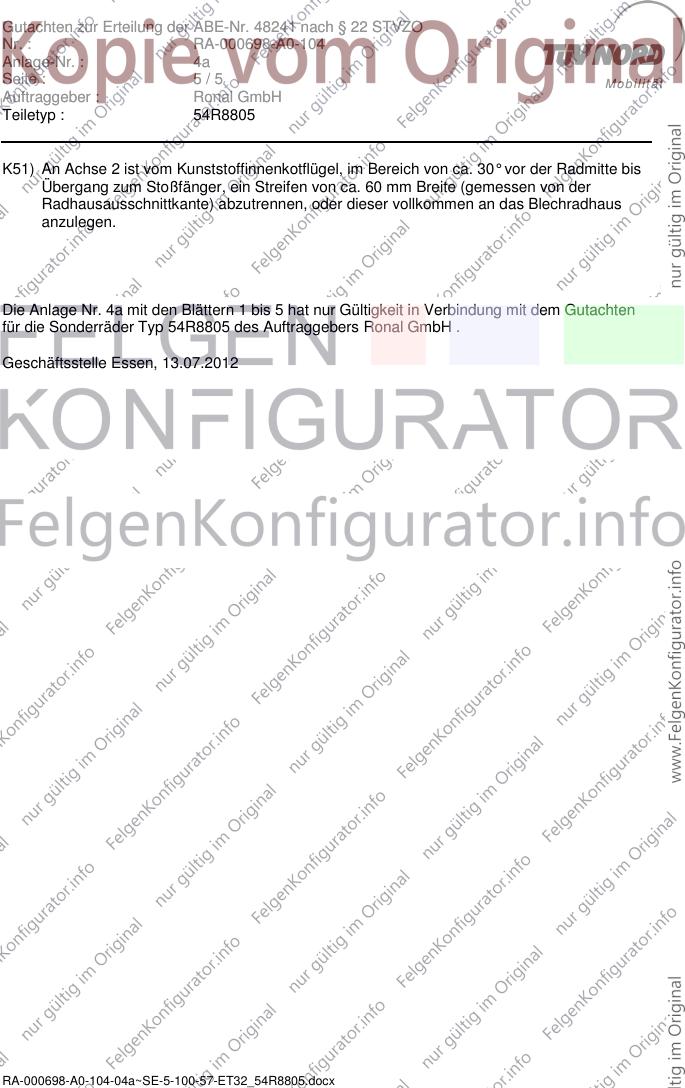

K51) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von ca. 30° vor der Radmitte bis
Übergang zum Stoßfänger, ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus
anzulegen.
Die Anlage Nr. 4a mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R8805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 13.07.2012
