Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12e

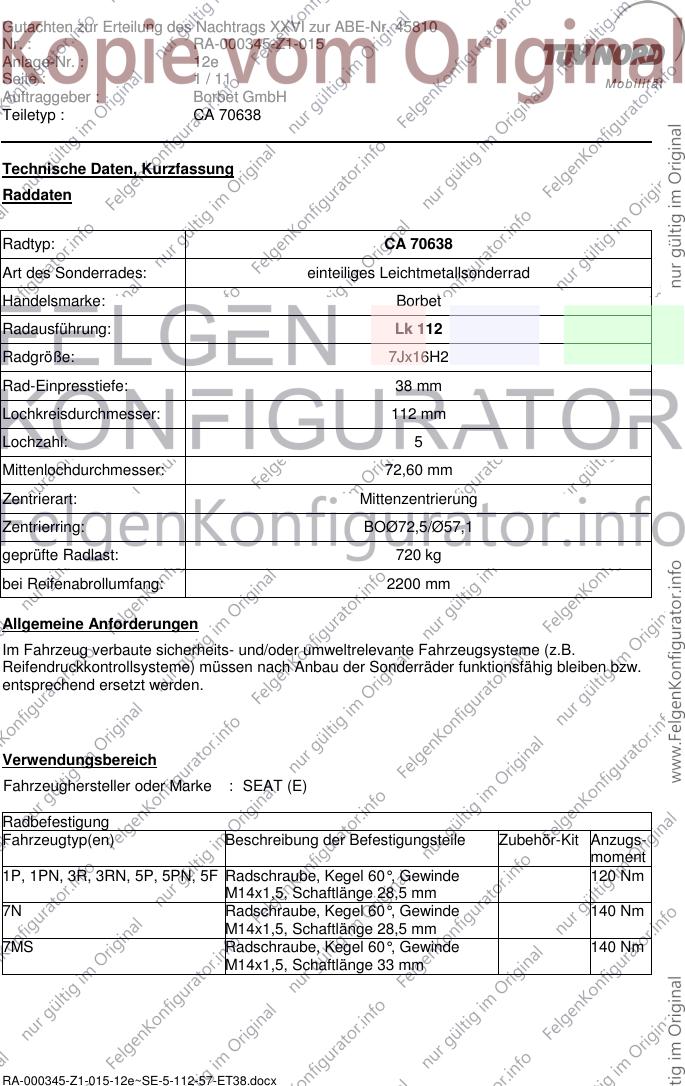

Seite : 1 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 70638
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Borbet
Radausführung: Lk 112
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø57,1
geprüfte Radlast: 720 kg
bei Reifenabrollumfang: 2200 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : SEAT (E)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1P, 1PN, 3R, 3RN, 5P, 5PN, 5F Radschraube, Kegel 60°, Gewinde 120 Nm
M14x1,5, Schaftlänge 28,5 mm
7N Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 28,5 mm
7MS Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 33 mm
RA-000345-Z1-015-12e~SE-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12e
Seite : 2 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
7MS e1*95/54*0036*.., e1*98/14*0036*.., e1*2001/116*0036*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Seat Alhambra 195/60R16 A02) bis A10)
A01) K03)K04) K49) N205) T93)
195/60R16 M+S
A01) K03)K04) K49) T93)
205/55R16
A01) K03)K04) N215)
205/55R16 M+S
A01) K03)K04)
215/55R16
A01) K01)K04) K49)
225/50R16
A01) K01)K04)
235/50R16
A01) K01)K04) K23) K66)
RA-000345-Z1-015-12e~SE-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12e
Seite : 3 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
5P e9*2001/116*0050*..
5PN e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 147 Seat Altea, Altea XL, Toledo 195/55R16 A02) bis A10)
(außer Freetrack) A01) K03)N205)
195/55R16 M+S
A01) K03)W205)
195/60R16
A01) K03)N205)
195/60R16 M+S
A01) K03)W205)
205/55R16
A01) K01)K04) N215)
205/55R16 M+S
A01) K01)K04)
215/50R16
A01) K01)K04) N225)
225/50R16
A01) K01)K04) K51)
Typ(en): ABE / EG-Genehmigung(en):
5P e9*2001/116*0050*..
5PN e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 Altea 4 Freetrack 205/60R16 M+S A01) bis A10)
E05) K03)
205/60R16
E05a)
205/55R16 M+S
A93)E05)
RA-000345-Z1-015-12e~SE-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12e

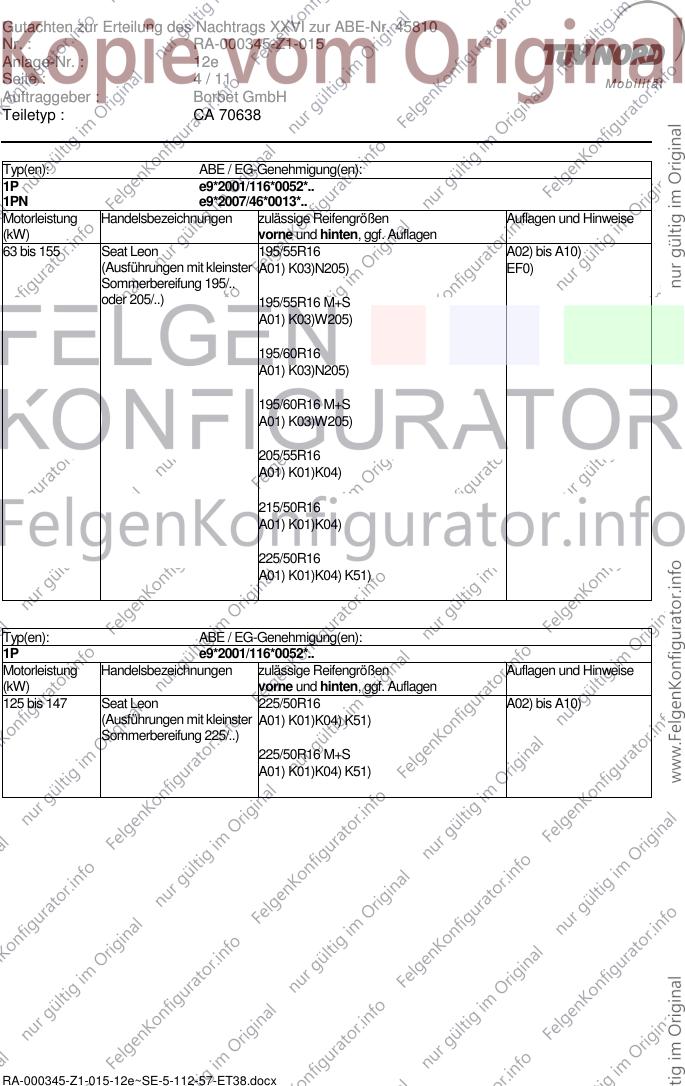

Seite : 4 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
1P e9*2001/116*0052*..
1PN e9*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 155 Seat Leon 195/55R16 A02) bis A10)
(Ausführungen mit kleinster A01) K03)N205) EF0)
Sommerbereifung 195/..
oder 205/..) 195/55R16 M+S
A01) K03)W205)
195/60R16
A01) K03)N205)
195/60R16 M+S
A01) K03)W205)
205/55R16
A01) K01)K04)
215/50R16
A01) K01)K04)
225/50R16
A01) K01)K04) K51)
Typ(en): ABE / EG-Genehmigung(en):
1P e9*2001/116*0052*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 147 Seat Leon 225/50R16 A02) bis A10)
(Ausführungen mit kleinster A01) K01)K04) K51)
Sommerbereifung 225/..)
225/50R16 M+S
A01) K01)K04) K51)
RA-000345-Z1-015-12e~SE-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12e
Seite : 5 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
3R e9*2001/116*0072*..
3RN e9*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 147 Seat Exeo, Exeo ST 195/55R16 A02) bis A10)
(Limousine, Kombi, mit A93)N205) EF0)
kleinster Serienbereifung
195/.. oder 205/..) 195/55R16 M+S
A93)W205)
195/60R16
A93)G8U) N205)
195/60R16 M+S
A93)G8U) W205)
205/55R16
A93)
215/50R16
A01) A93)K03)
215/55R16
A01) A93)G8V) K03)
225/50R16
A01) A93)K03)
235/50R16
A01) G8V)K01)
RA-000345-Z1-015-12e~SE-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12e
Seite : 6 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
7N e1*2007/46*0402*..
7N e1*2007/46*0435*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 Seat Alhambra 205/60R16 A02) bis A10)
A93) ER1)
215/55R16
A93)
215/60R16
A93)
215/60R16C
A93)
225/55R16
A93)
235/50R16
A01) A93a)K04)
235/55R16
A01) A93a)K04)
245/50R16
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
5F e9*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 135 Seat Leon 205/55R16 A02) bis A10)
(Ausführungen mit A01) K03)K04) E62)
Mehrlenker-Hinterachse)
215/50R16
A01) K03)K04)
215/55R16
A01) K03)K04)
225/50R16
A01) K03)K04)
235/50R16
A01) K01)K04)
RA-000345-Z1-015-12e~SE-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12e

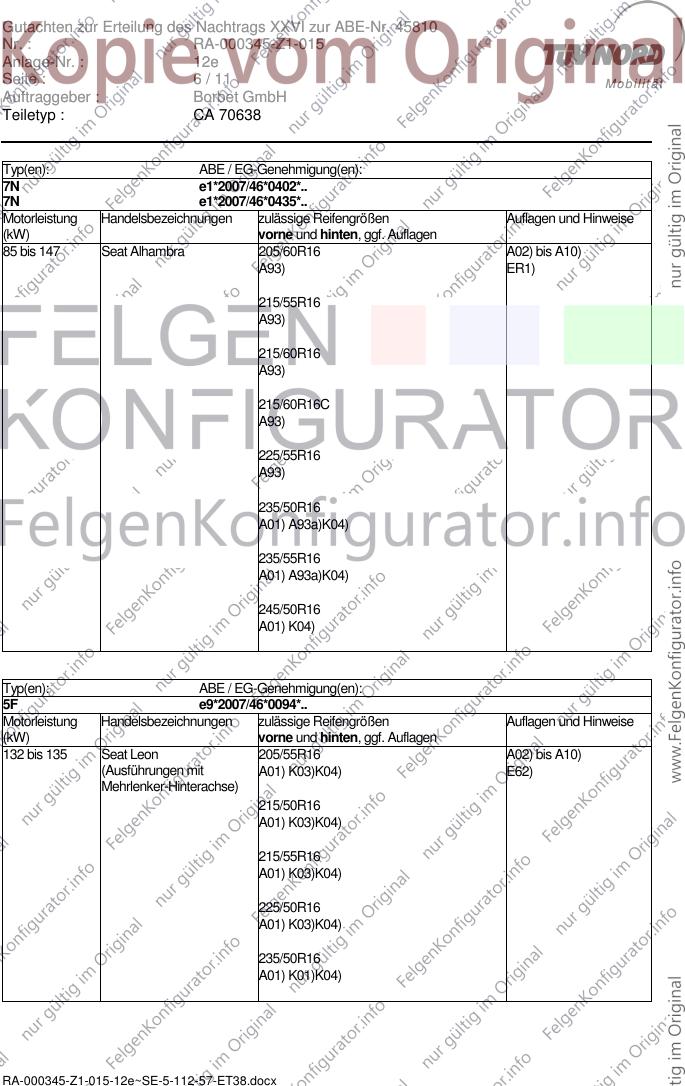

Seite : 7 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
5F e9*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 Seat Leon 195/55R16 A02) bis A10)
(Ausführungen mit E61)
Verbundlenker- 195/60R16
Hinterachse)
205/55R16
A01) K03)K04)
215/50R16
A01) K03)K04)
215/55R16
A01) K03)K04)
225/50R16
A01) K03)K04)
235/50R16
A01) K01)K04) K28) K66)

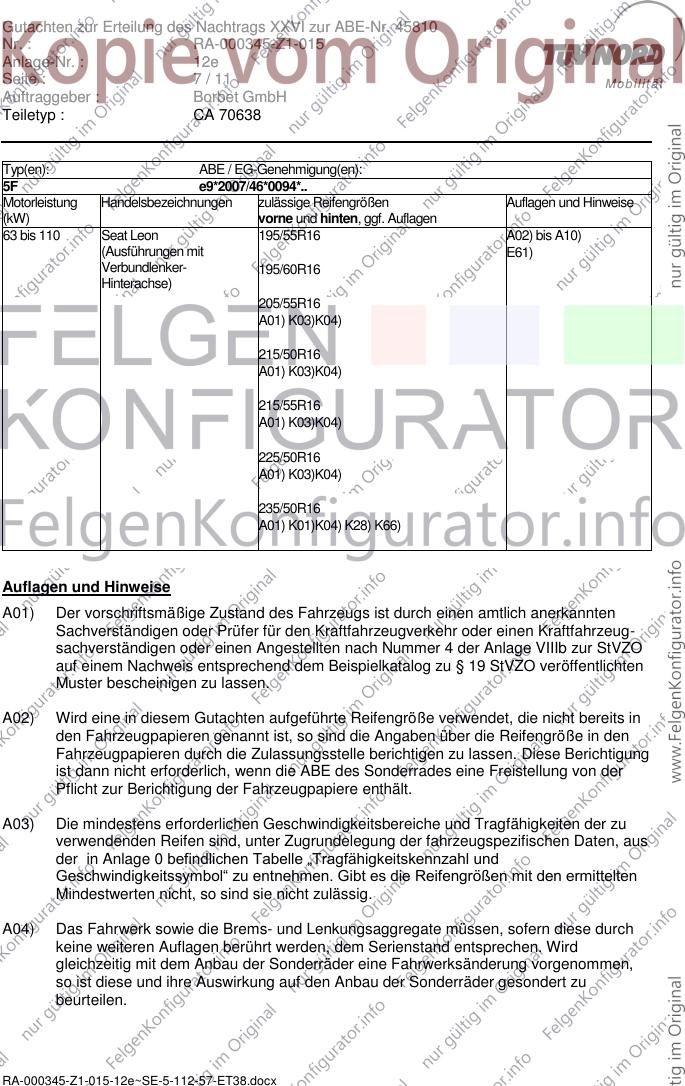

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
RA-000345-Z1-015-12e~SE-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12e

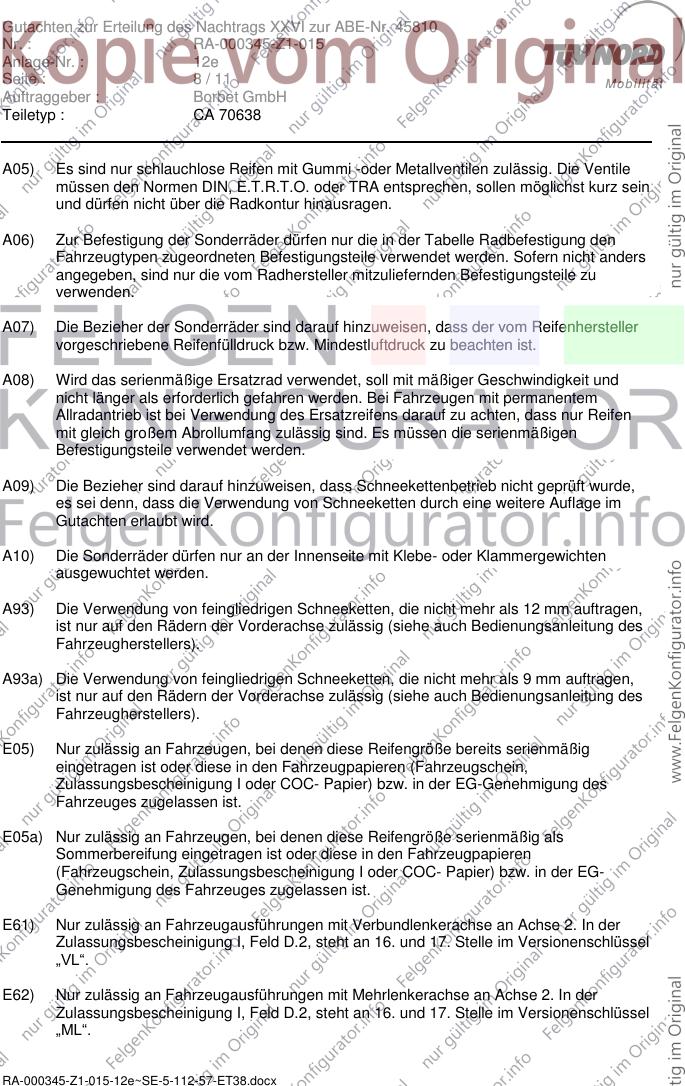

Seite : 8 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist.
E61) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„VL“.
E62) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„ML“.
RA-000345-Z1-015-12e~SE-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12e
Seite : 9 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1440 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G8U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
225/40R18, 225/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G8V) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000345-Z1-015-12e~SE-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12e
Seite : 10 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K49) An Achse 2 ist die Befestigungslasche des hinteren Stoßfängers (Kunststoff und Metall)
komplett - auf einer Länge von 60 mm nach hinten - abzutrennen. Der Stoßfänger ist
anschließend mit einer 3 mm Blechschraube neu zu befestigten. Die verbleibende
Ausbuchtung im Kunststoffinnenradhaus muss warm nach innen eingeformt werden.
K51) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von ca. 30° vor der Radmitte
bis Übergang zum Stoßfänger, ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus
anzulegen.
K66) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im gesamten Radhauskantenbereich bis zur
Stoßfängeroberkante eng an das Radhaus zu kleben oder auszuschneiden.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000345-Z1-015-12e~SE-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12e
Seite : 11 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

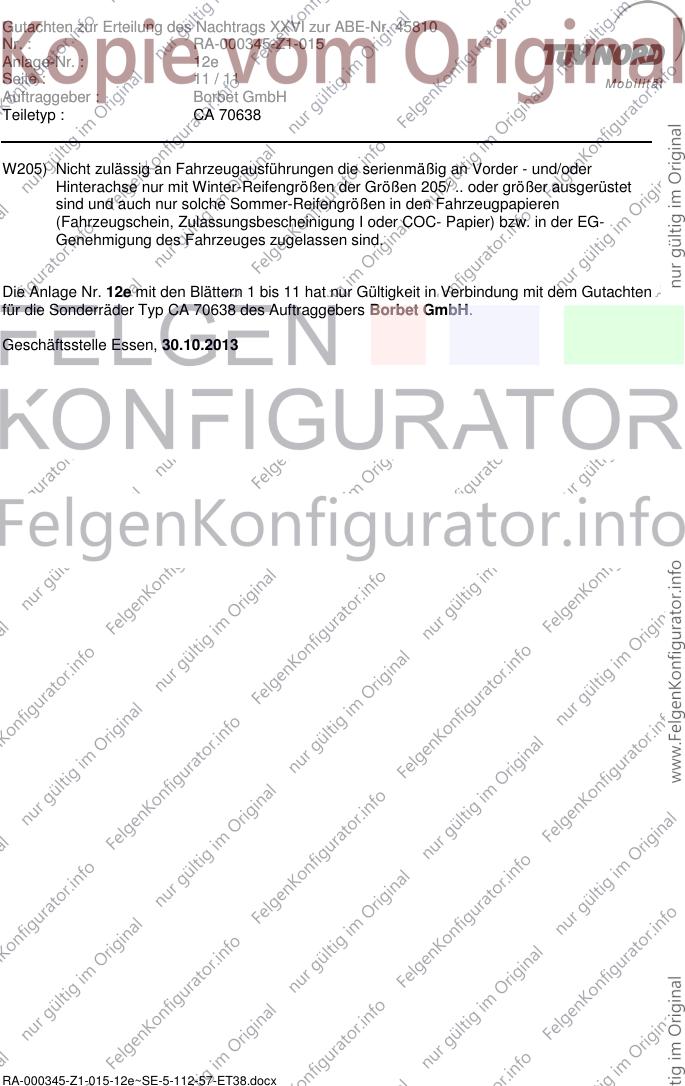

W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 205/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 12e mit den Blättern 1 bis 11 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 70638 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 30.10.2013
RA-000345-Z1-015-12e~SE-5-112-57-ET38.docx
