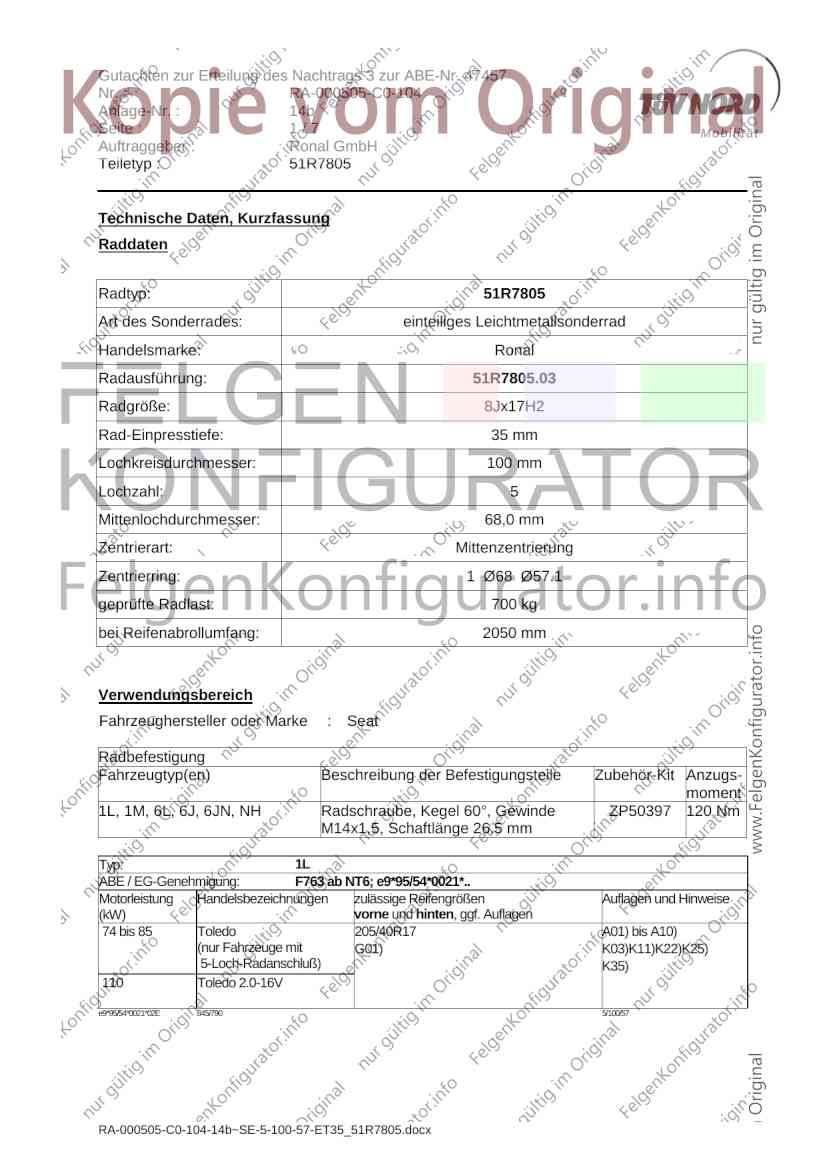

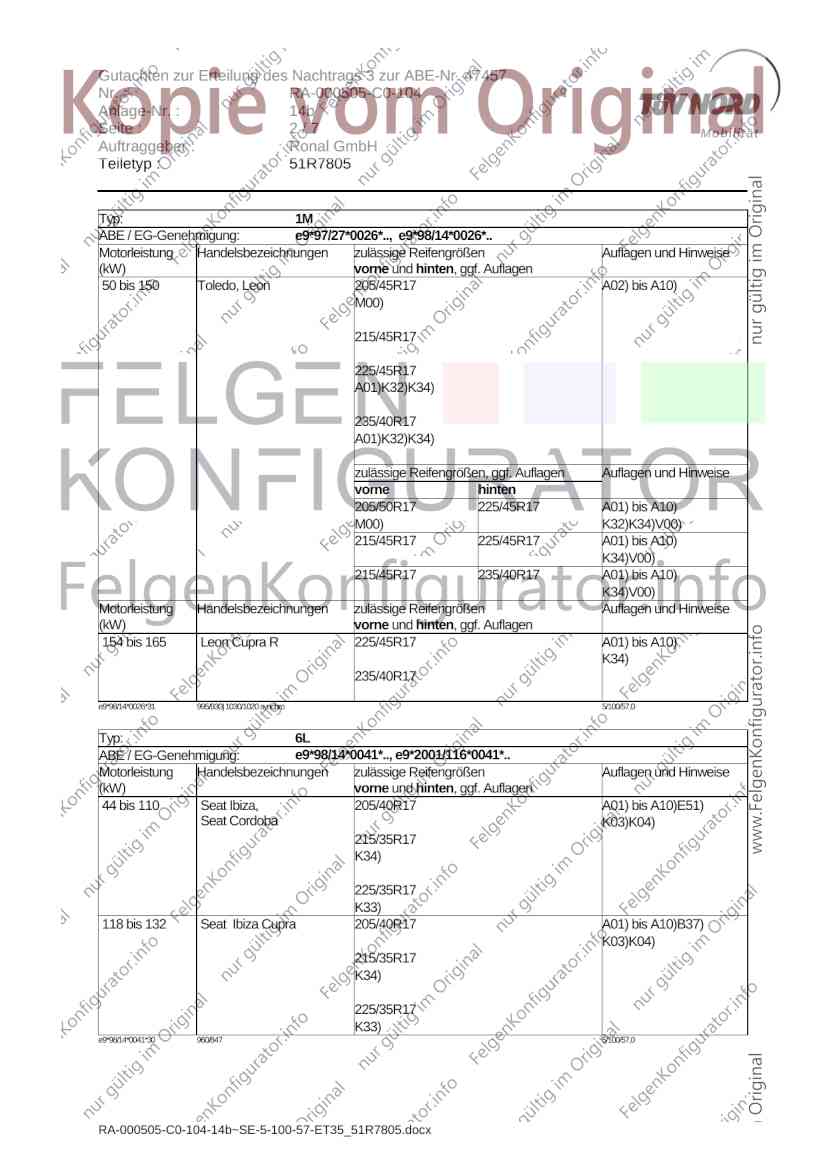

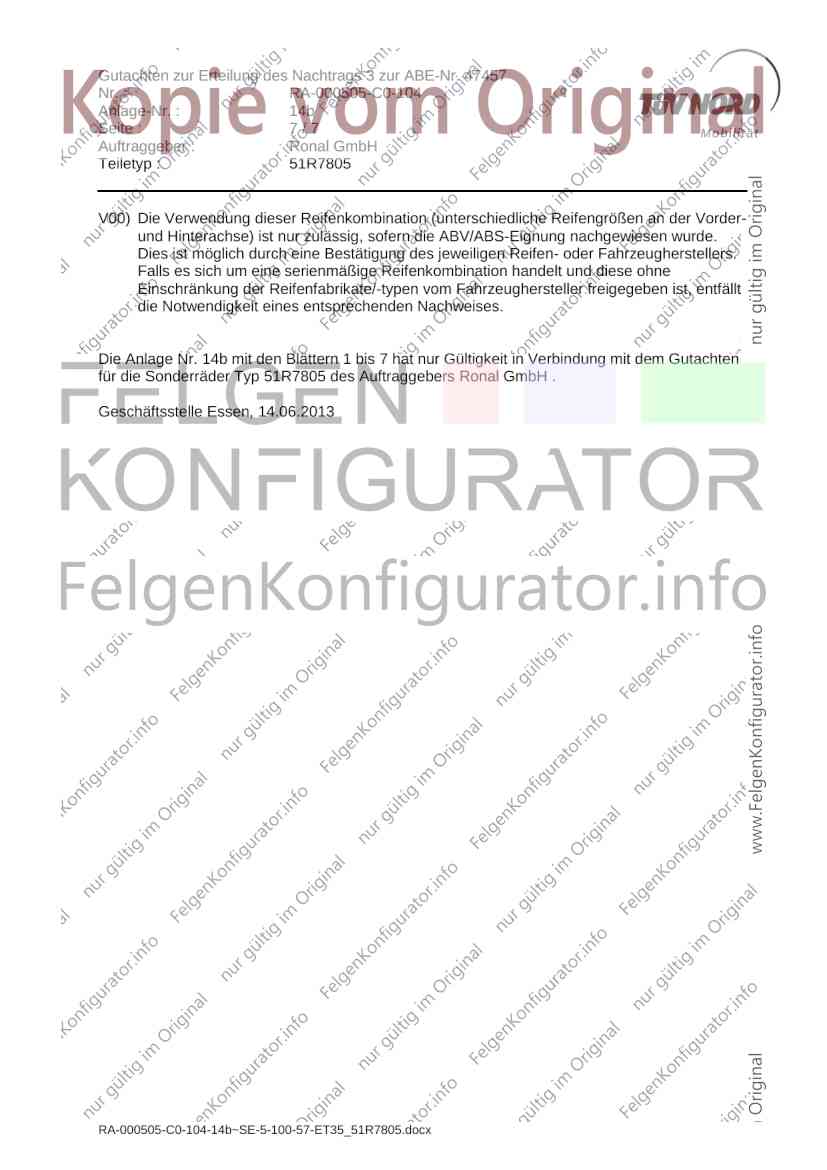

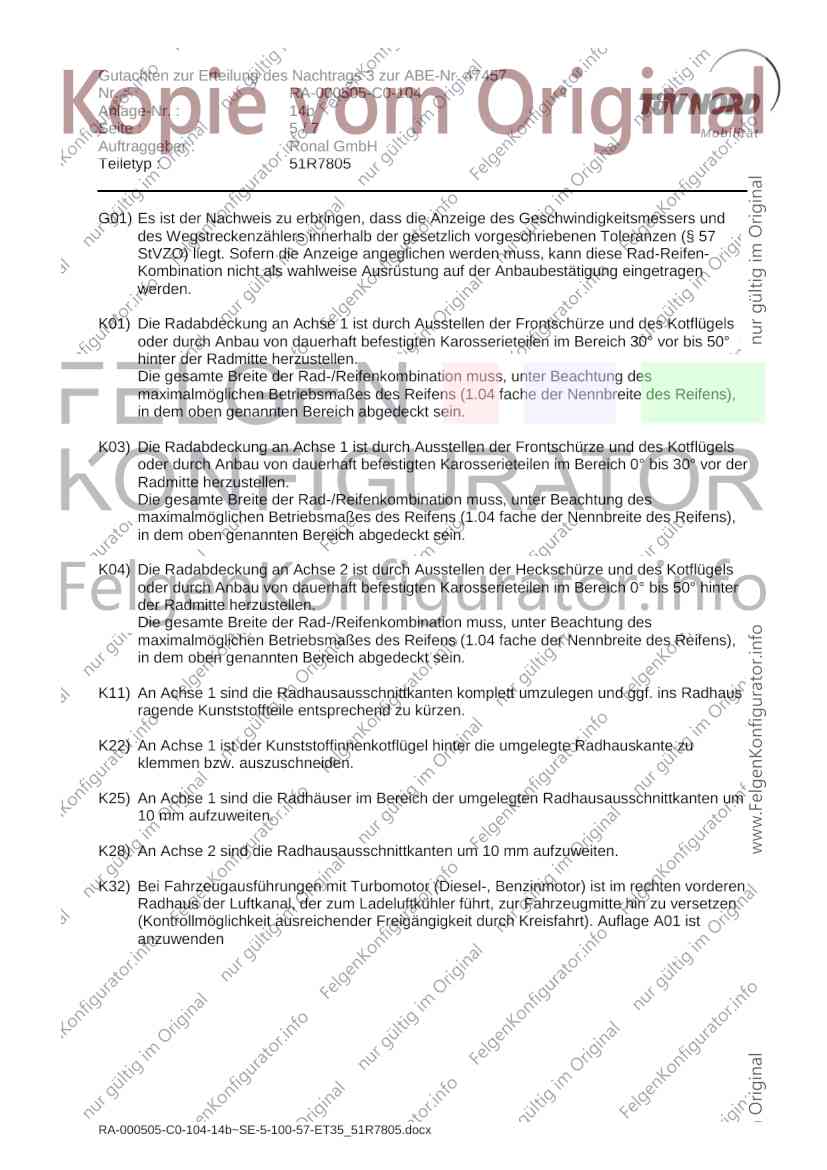

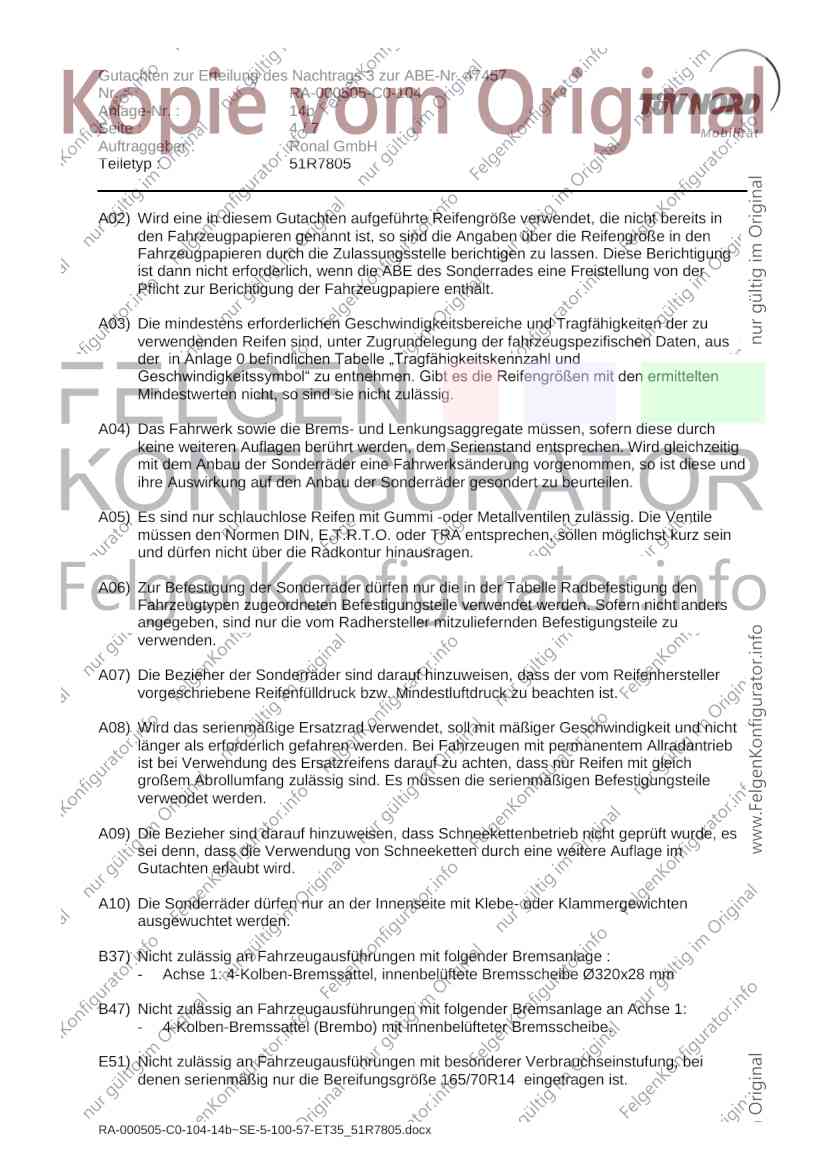

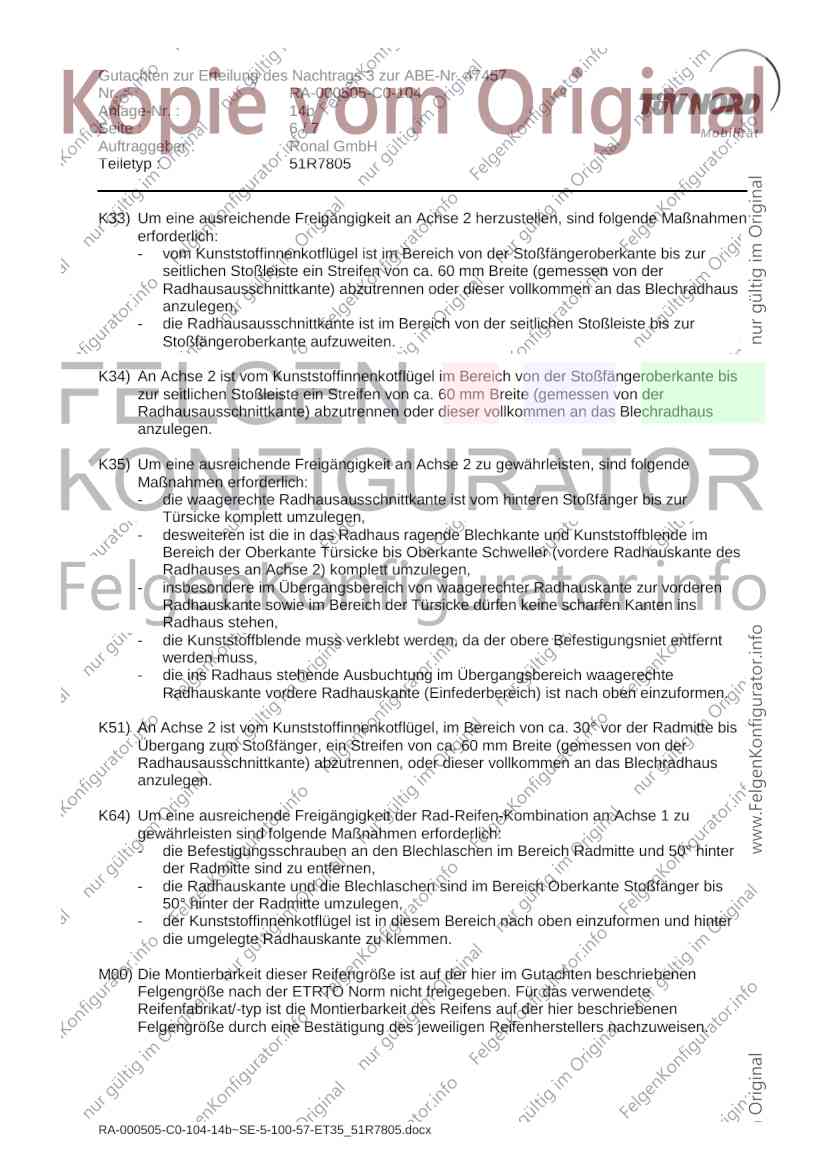

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14b
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R7805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 51R7805.03
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2050 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Seat
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1L, 1M, 6L, 6J, 6JN, NH Radschraube, Kegel 60°, Gewinde ZP50397 120 Nm
M14x1,5, Schaftlänge 26,5 mm
Typ: 1L
ABE / EG-Genehmigung: F763 ab NT6; e9*95/54*0021*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 85 Toledo 205/40R17 A01) bis A10)
(nur Fahrzeuge mit G01) K03)K11)K22)K25)
5-Loch-Radanschluß) K35)
110 Toledo 2.0-16V
e9*95/54*0021*02E 845/790 5/100/57
RA-000505-C0-104-14b~SE-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14b
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 1M
ABE / EG-Genehmigung: e9*97/27*0026*.., e9*98/14*0026*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 150 Toledo, Leon 205/45R17 A02) bis A10)
M00)
215/45R17
225/45R17
A01)K32)K34)
235/40R17
A01)K32)K34)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00) K32)K34)V00)
215/45R17 225/45R17 A01) bis A10)
K34)V00)
215/45R17 235/40R17 A01) bis A10)
K34)V00)
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 165 Leon Cupra R 225/45R17 A01) bis A10)
K34)
235/40R17
e9*98/14*0026*31 995/930| 1030/1020 synchro 5/100/57,0
Typ: 6L
ABE / EG-Genehmigung: e9*98/14*0041*.., e9*2001/116*0041*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 Seat Ibiza, 205/40R17 A01) bis A10)E51)
Seat Cordoba K03)K04)
215/35R17
K34)
225/35R17
K33)
118 bis 132 Seat Ibiza Cupra 205/40R17 A01) bis A10)B37)
K03)K04)
215/35R17
K34)
225/35R17
K33)
e9*98/14*0041*30 960/847 5/100/57,0
RA-000505-C0-104-14b~SE-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14b
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ(en): ABE / EG-Genehmigung(en):
6J e9*2001/116*0067*..
6JN e9*2007/46*0001*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 132 Seat Ibiza, Seat Ibiza ST 205/40R17 A02) bis A10)
(mit Serienreifen 14-Zoll A01)K01)K04)
oder 15-Zoll)
215/35R17
A01)K01)K04)
215/40R17
A01)K01)K04)K51)
225/35R17
A01)K01)K04)K28)K51)
Typ(en): ABE / EG-Genehmigung(en):
6J e9*2001/116*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 Seat Ibiza, Ibiza ST 215/35R17 A02) bis A10)
(mit Serie 215/40R17) A01)K01)K04) B47)
215/40R17
A01)K01)K04)K51)
225/35R17
A01)K01)K04)K28)K51)
Typ(en): ABE / EG-Genehmigung(en):
NH e11*2007/46*0251*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 90 Seat Toledo 205/40R17 A02) bis A10)
A01)K03)K04)K28)K64)
225/35R17
A01)K01)K04)K28)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000505-C0-104-14b~SE-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14b
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
B37) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage :
- Achse 1: 4-Kolben-Bremssattel, innenbelüftete Bremsscheibe Ø320x28 mm
B47) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1:
- 4-Kolben-Bremssattel (Brembo) mit innenbelüfteter Bremsscheibe.
E51) Nicht zulässig an Fahrzeugausführungen mit besonderer Verbrauchseinstufung, bei
denen serienmäßig nur die Bereifungsgröße 165/70R14 eingetragen ist.
RA-000505-C0-104-14b~SE-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14b
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K11) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K32) Bei Fahrzeugausführungen mit Turbomotor (Diesel-, Benzinmotor) ist im rechten vorderen
Radhaus der Luftkanal, der zum Ladeluftkühler führt, zur Fahrzeugmitte hin zu versetzen
(Kontrollmöglichkeit ausreichender Freigängigkeit durch Kreisfahrt). Auflage A01 ist
anzuwenden
RA-000505-C0-104-14b~SE-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14b
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
K33) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen oder dieser vollkommen an das Blechradhaus
anzulegen,
- die Radhausausschnittkante ist im Bereich von der seitlichen Stoßleiste bis zur
Stoßfängeroberkante aufzuweiten.
K34) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von der Stoßfängeroberkante bis
zur seitlichen Stoßleiste ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen oder dieser vollkommen an das Blechradhaus
anzulegen.
K35) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten, sind folgende
Maßnahmen erforderlich:
- die waagerechte Radhausausschnittkante ist vom hinteren Stoßfänger bis zur
Türsicke komplett umzulegen,
- desweiteren ist die in das Radhaus ragende Blechkante und Kunststoffblende im
Bereich der Oberkante Türsicke bis Oberkante Schweller (vordere Radhauskante des
Radhauses an Achse 2) komplett umzulegen,
- insbesondere im Übergangsbereich von waagerechter Radhauskante zur vorderen
Radhauskante sowie im Bereich der Türsicke dürfen keine scharfen Kanten ins
Radhaus stehen,
- die Kunststoffblende muss verklebt werden, da der obere Befestigungsniet entfernt
werden muss,
- die ins Radhaus stehende Ausbuchtung im Übergangsbereich waagerechte
Radhauskante vordere Radhauskante (Einfederbereich) ist nach oben einzuformen.
K51) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von ca. 30° vor der Radmitte bis
Übergang zum Stoßfänger, ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus
anzulegen.
K64) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich Radmitte und 50° hinter
der Radmitte sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im Bereich Oberkante Stoßfänger bis
50° hinter der Radmitte umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
RA-000505-C0-104-14b~SE-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14b
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 14b mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 51R7805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 14.06.2013
RA-000505-C0-104-14b~SE-5-100-57-ET35_51R7805.docx
