Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49262*04
Gerät: Sonderräder für Personenkraftwagen
6 J x 15 H2
Typ: TTCK
Inhaber der ABE Alu-Design GmbH & Co. KG
und Hersteller: DE-58809 Neuenrade-Küntrop
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49262*04
Die ABE-Nr. 49262 erstreckt sich nunmehr auf die Sonderräder 6 J x 15 H2 , Typ TTCK, in
den Ausführungen wie im Nachtragsgutachten Nr. 366-0261-12-WIRD/N4 vom 07.08.2015
beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr. 1 bis 41 des
Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an den
dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 07.08.2015 festgehaltenen Angaben.
Flensburg, 09.09.2015
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 366-0261-12-WIRD/N4, zur Genehmigung vorgelegt am: 17.08.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49262*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

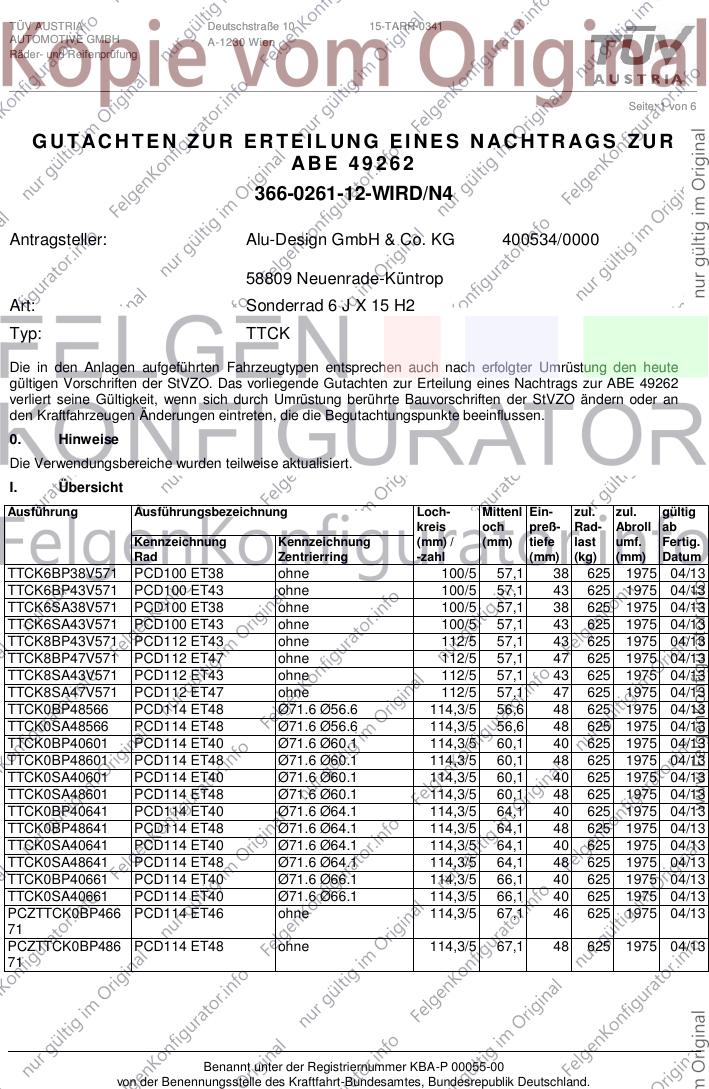

TÜV AUSTRIA Deutschstraße 10 15-TARR-0341
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 6
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49 262
366-0261-12-WIRD/N4
Antragsteller: Alu-Design GmbH & Co. KG 400534/0000
58809 Neuenrade-Küntrop
Art: Sonderrad 6 J X 15 H2
Typ: TTCK
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49262
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTCK6BP38V571 PCD100 ET38 ohne 100/5 57,1 38 625 1975 04/13
TTCK6BP43V571 PCD100 ET43 ohne 100/5 57,1 43 625 1975 04/13
TTCK6SA38V571 PCD100 ET38 ohne 100/5 57,1 38 625 1975 04/13
TTCK6SA43V571 PCD100 ET43 ohne 100/5 57,1 43 625 1975 04/13
TTCK8BP43V571 PCD112 ET43 ohne 112/5 57,1 43 625 1975 04/13
TTCK8BP47V571 PCD112 ET47 ohne 112/5 57,1 47 625 1975 04/13
TTCK8SA43V571 PCD112 ET43 ohne 112/5 57,1 43 625 1975 04/13
TTCK8SA47V571 PCD112 ET47 ohne 112/5 57,1 47 625 1975 04/13
TTCK0BP48566 PCD114 ET48 Ø71.6 Ø56.6 114,3/5 56,6 48 625 1975 04/13
TTCK0SA48566 PCD114 ET48 Ø71.6 Ø56.6 114,3/5 56,6 48 625 1975 04/13
TTCK0BP40601 PCD114 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 625 1975 04/13
TTCK0BP48601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 1975 04/13
TTCK0SA40601 PCD114 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 625 1975 04/13
TTCK0SA48601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 1975 04/13
TTCK0BP40641 PCD114 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 625 1975 04/13
TTCK0BP48641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 1975 04/13
TTCK0SA40641 PCD114 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 625 1975 04/13
TTCK0SA48641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 1975 04/13
TTCK0BP40661 PCD114 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 625 1975 04/13
TTCK0SA40661 PCD114 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 625 1975 04/13
PCZTTCK0BP466 PCD114 ET46 ohne 114,3/5 67,1 46 625 1975 04/13
71
PCZTTCK0BP486 PCD114 ET48 ohne 114,3/5 67,1 48 625 1975 04/13
71
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0261-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49262
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTCK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________
Seite: 2 von 6

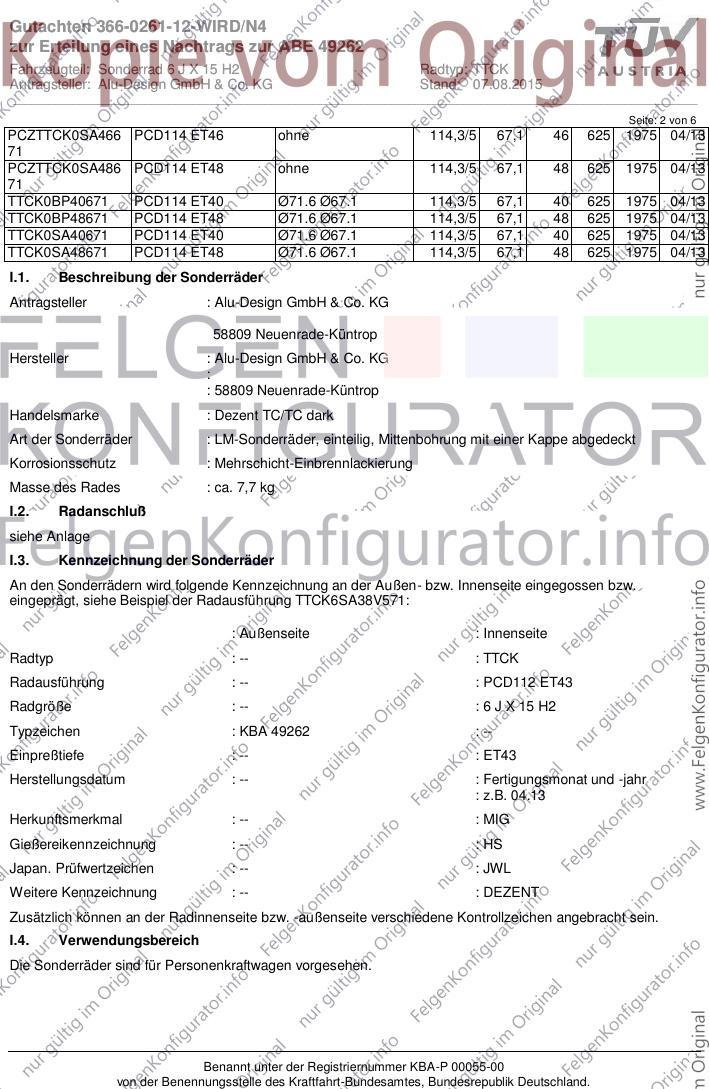

PCZTTCK0SA466 PCD114 ET46 ohne 114,3/5 67,1 46 625 1975 04/13
71
PCZTTCK0SA486 PCD114 ET48 ohne 114,3/5 67,1 48 625 1975 04/13
71
TTCK0BP40671 PCD114 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 625 1975 04/13
TTCK0BP48671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 1975 04/13
TTCK0SA40671 PCD114 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 625 1975 04/13
TTCK0SA48671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 1975 04/13
I.1. Beschreibung der Sonderräder
Antragsteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Hersteller : Alu-Design GmbH & Co. KG
:
: 58809 Neuenrade-Küntrop
Handelsmarke : Dezent TC/TC dark
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 7,7 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TTCK6SA38V571:
: Außenseite : Innenseite
Radtyp : -- : TTCK
Radausführung : -- : PCD112 ET43
Radgröße : -- : 6 J X 15 H2
Typzeichen : KBA 49262 : --
Einpreßtiefe : -- : ET43
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 04.13
Herkunftsmerkmal : -- : MIG
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0261-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49262
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTCK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________
Seite: 3 von 6

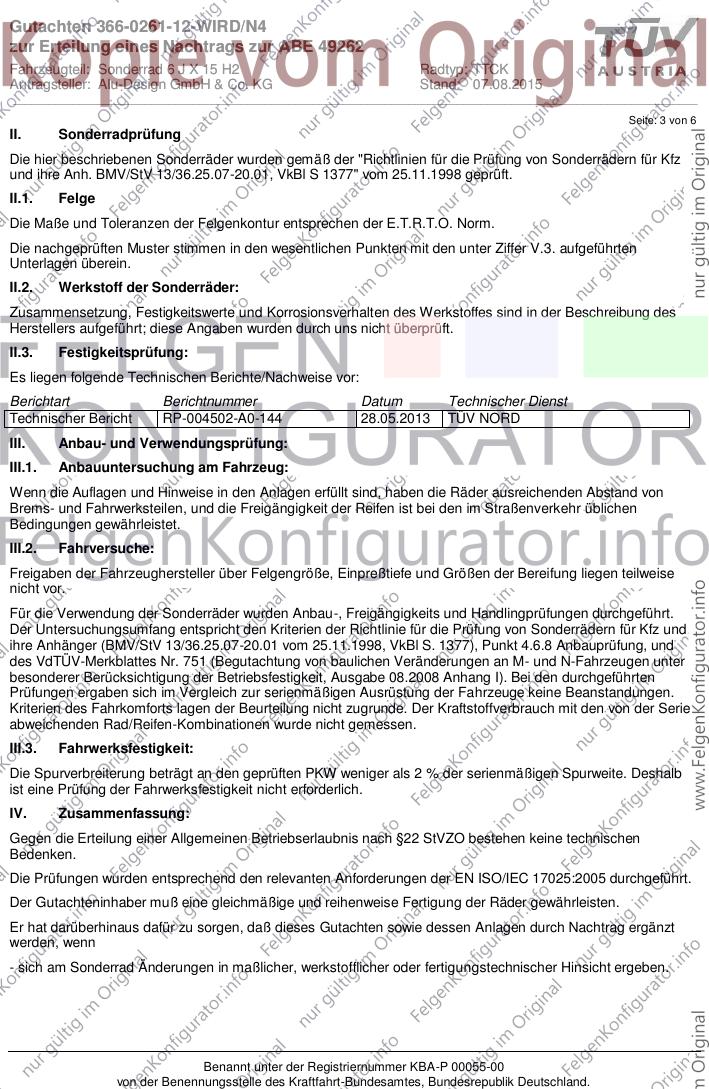

II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004502-A0-144 28.05.2013 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0261-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49262
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTCK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________
Seite: 4 von 6

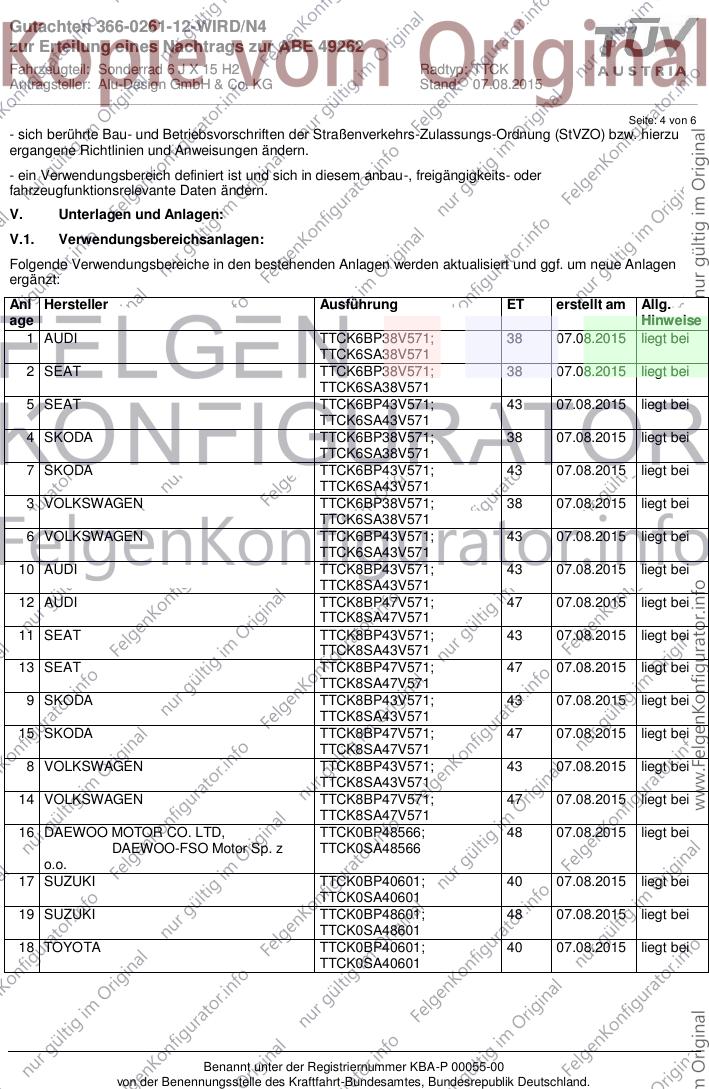

- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 AUDI TTCK6BP38V571; 38 07.08.2015 liegt bei
TTCK6SA38V571
2 SEAT TTCK6BP38V571; 38 07.08.2015 liegt bei
TTCK6SA38V571
5 SEAT TTCK6BP43V571; 43 07.08.2015 liegt bei
TTCK6SA43V571
4 SKODA TTCK6BP38V571; 38 07.08.2015 liegt bei
TTCK6SA38V571
7 SKODA TTCK6BP43V571; 43 07.08.2015 liegt bei
TTCK6SA43V571
3 VOLKSWAGEN TTCK6BP38V571; 38 07.08.2015 liegt bei
TTCK6SA38V571
6 VOLKSWAGEN TTCK6BP43V571; 43 07.08.2015 liegt bei
TTCK6SA43V571
10 AUDI TTCK8BP43V571; 43 07.08.2015 liegt bei
TTCK8SA43V571
12 AUDI TTCK8BP47V571; 47 07.08.2015 liegt bei
TTCK8SA47V571
11 SEAT TTCK8BP43V571; 43 07.08.2015 liegt bei
TTCK8SA43V571
13 SEAT TTCK8BP47V571; 47 07.08.2015 liegt bei
TTCK8SA47V571
9 SKODA TTCK8BP43V571; 43 07.08.2015 liegt bei
TTCK8SA43V571
15 SKODA TTCK8BP47V571; 47 07.08.2015 liegt bei
TTCK8SA47V571
8 VOLKSWAGEN TTCK8BP43V571; 43 07.08.2015 liegt bei
TTCK8SA43V571
14 VOLKSWAGEN TTCK8BP47V571; 47 07.08.2015 liegt bei
TTCK8SA47V571
16 DAEWOO MOTOR CO. LTD, TTCK0BP48566; 48 07.08.2015 liegt bei
DAEWOO-FSO Motor Sp. z TTCK0SA48566
o.o.
17 SUZUKI TTCK0BP40601; 40 07.08.2015 liegt bei
TTCK0SA40601
19 SUZUKI TTCK0BP48601; 48 07.08.2015 liegt bei
TTCK0SA48601
18 TOYOTA TTCK0BP40601; 40 07.08.2015 liegt bei
TTCK0SA40601
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0261-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49262
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTCK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________

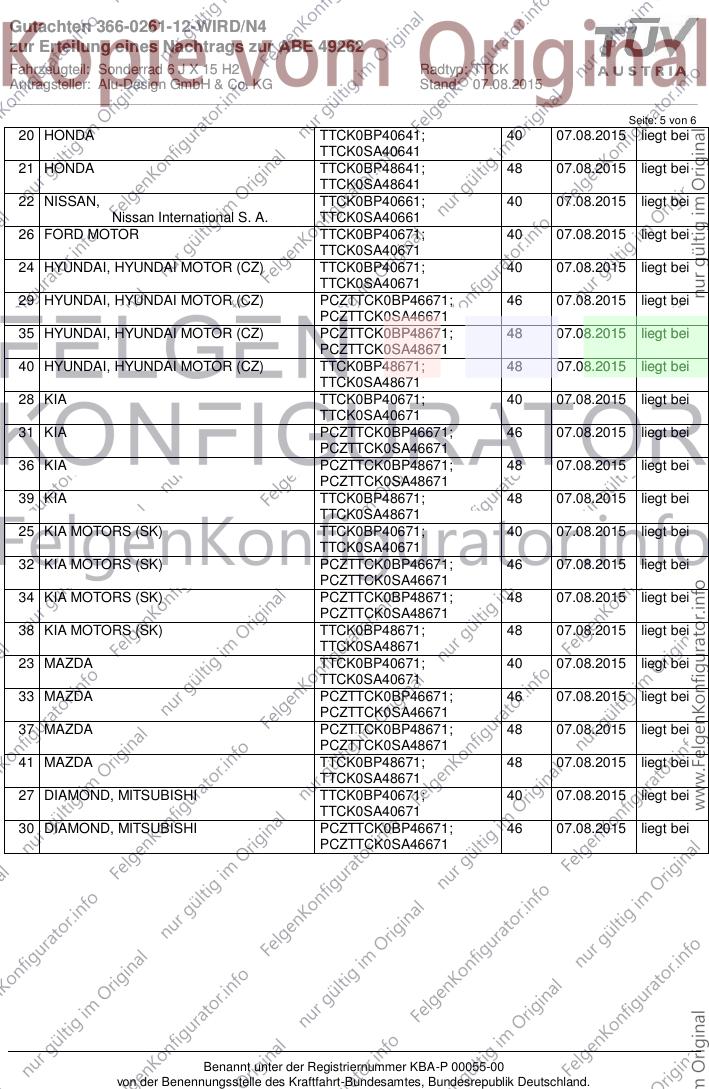

Seite: 5 von 6
20 HONDA TTCK0BP40641; 40 07.08.2015 liegt bei
TTCK0SA40641
21 HONDA TTCK0BP48641; 48 07.08.2015 liegt bei
TTCK0SA48641
22 NISSAN, TTCK0BP40661; 40 07.08.2015 liegt bei
Nissan International S. A. TTCK0SA40661
26 FORD MOTOR TTCK0BP40671; 40 07.08.2015 liegt bei
TTCK0SA40671
24 HYUNDAI, HYUNDAI MOTOR (CZ) TTCK0BP40671; 40 07.08.2015 liegt bei
TTCK0SA40671
29 HYUNDAI, HYUNDAI MOTOR (CZ) PCZTTCK0BP46671; 46 07.08.2015 liegt bei
PCZTTCK0SA46671
35 HYUNDAI, HYUNDAI MOTOR (CZ) PCZTTCK0BP48671; 48 07.08.2015 liegt bei
PCZTTCK0SA48671
40 HYUNDAI, HYUNDAI MOTOR (CZ) TTCK0BP48671; 48 07.08.2015 liegt bei
TTCK0SA48671
28 KIA TTCK0BP40671; 40 07.08.2015 liegt bei
TTCK0SA40671
31 KIA PCZTTCK0BP46671; 46 07.08.2015 liegt bei
PCZTTCK0SA46671
36 KIA PCZTTCK0BP48671; 48 07.08.2015 liegt bei
PCZTTCK0SA48671
39 KIA TTCK0BP48671; 48 07.08.2015 liegt bei
TTCK0SA48671
25 KIA MOTORS (SK) TTCK0BP40671; 40 07.08.2015 liegt bei
TTCK0SA40671
32 KIA MOTORS (SK) PCZTTCK0BP46671; 46 07.08.2015 liegt bei
PCZTTCK0SA46671
34 KIA MOTORS (SK) PCZTTCK0BP48671; 48 07.08.2015 liegt bei
PCZTTCK0SA48671
38 KIA MOTORS (SK) TTCK0BP48671; 48 07.08.2015 liegt bei
TTCK0SA48671
23 MAZDA TTCK0BP40671; 40 07.08.2015 liegt bei
TTCK0SA40671
33 MAZDA PCZTTCK0BP46671; 46 07.08.2015 liegt bei
PCZTTCK0SA46671
37 MAZDA PCZTTCK0BP48671; 48 07.08.2015 liegt bei
PCZTTCK0SA48671
41 MAZDA TTCK0BP48671; 48 07.08.2015 liegt bei
TTCK0SA48671
27 DIAMOND, MITSUBISHI TTCK0BP40671; 40 07.08.2015 liegt bei
TTCK0SA40671
30 DIAMOND, MITSUBISHI PCZTTCK0BP46671; 46 07.08.2015 liegt bei
PCZTTCK0SA46671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0261-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49262
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTCK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________
Seite: 6 von 6
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 07.08.2015
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0261-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49262
ANLAGE: 2 SEAT Radtyp: TTCK
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________

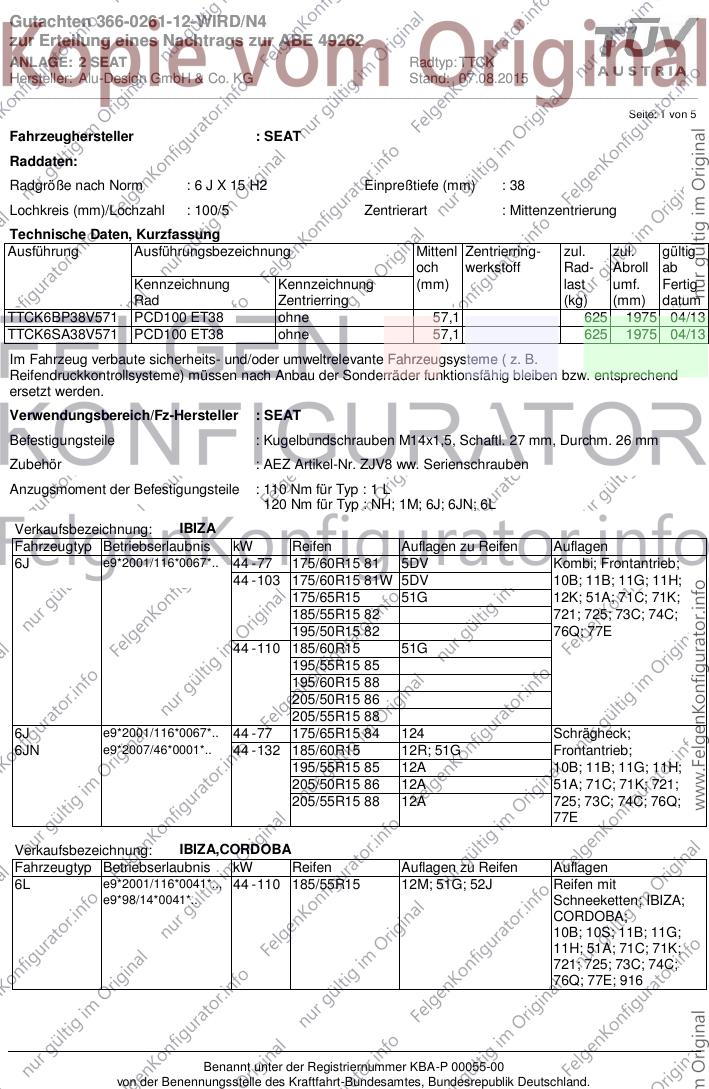

Seite: 1 von 5
Fahrzeughersteller : SEAT
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTCK6BP38V571 PCD100 ET38 ohne 57,1 625 1975 04/13
TTCK6SA38V571 PCD100 ET38 ohne 57,1 625 1975 04/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : AEZ Artikel-Nr. ZJV8 ww. Serienschrauben
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : 1 L
120 Nm für Typ : NH; 1M; 6J; 6JN; 6L
Verkaufsbezeichnung: IBIZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6J e9*2001/116*0067*.. 44 - 77 175/60R15 81 5DV Kombi; Frontantrieb;
44 - 103 175/60R15 81W 5DV 10B; 11B; 11G; 11H;
175/65R15 51G 12K; 51A; 71C; 71K;
185/55R15 82 721; 725; 73C; 74C;
195/50R15 82 76Q; 77E
44 - 110 185/60R15 51G
195/55R15 85
195/60R15 88
205/50R15 86
205/55R15 88
6J e9*2001/116*0067*.. 44 - 77 175/65R15 84 124 Schrägheck;
6JN e9*2007/46*0001*.. 44 - 132 185/60R15 12R; 51G Frontantrieb;
195/55R15 85 12A 10B; 11B; 11G; 11H;
205/50R15 86 12A 51A; 71C; 71K; 721;
205/55R15 88 12A 725; 73C; 74C; 76Q;
77E
Verkaufsbezeichnung: IBIZA,CORDOBA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6L e9*2001/116*0041*.., 44 - 110 185/55R15 12M; 51G; 52J Reifen mit
e9*98/14*0041*.. Schneeketten; IBIZA;
CORDOBA;
10B; 10S; 11B; 11G;
11H; 51A; 71C; 71K;
721; 725; 73C; 74C;
76Q; 77E; 916
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0261-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49262
ANLAGE: 2 SEAT Radtyp: TTCK
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________

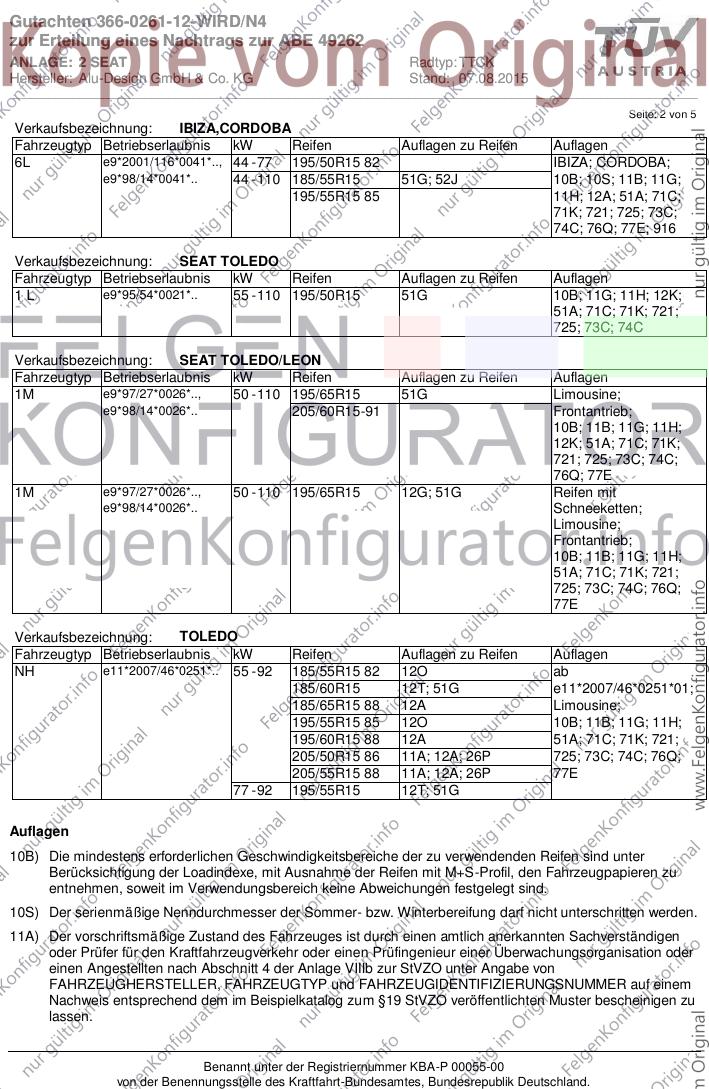

Seite: 2 von 5
Verkaufsbezeichnung: IBIZA,CORDOBA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6L e9*2001/116*0041*.., 44 - 77 195/50R15 82 IBIZA; CORDOBA;
e9*98/14*0041*.. 44 - 110 185/55R15 51G; 52J 10B; 10S; 11B; 11G;
195/55R15 85 11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74C; 76Q; 77E; 916
Verkaufsbezeichnung: SEAT TOLEDO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1L e9*95/54*0021*.. 55 - 110 195/50R15 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74C
Verkaufsbezeichnung: SEAT TOLEDO/LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1M e9*97/27*0026*.., 50 - 110 195/65R15 51G Limousine;
e9*98/14*0026*.. 205/60R15-91 Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74C;
76Q; 77E
1M e9*97/27*0026*.., 50 - 110 195/65R15 12G; 51G Reifen mit
e9*98/14*0026*.. Schneeketten;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74C; 76Q;
77E
Verkaufsbezeichnung: TOLEDO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e11*2007/46*0251*.. 55 - 92 185/55R15 82 12O ab
185/60R15 12T; 51G e11*2007/46*0251*01;
185/65R15 88 12A Limousine;
195/55R15 85 12O 10B; 11B; 11G; 11H;
195/60R15 88 12A 51A; 71C; 71K; 721;
205/50R15 86 11A; 12A; 26P 725; 73C; 74C; 76Q;
205/55R15 88 11A; 12A; 26P 77E
77 - 92 195/55R15 12T; 51G
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0261-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49262
ANLAGE: 2 SEAT Radtyp: TTCK
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________

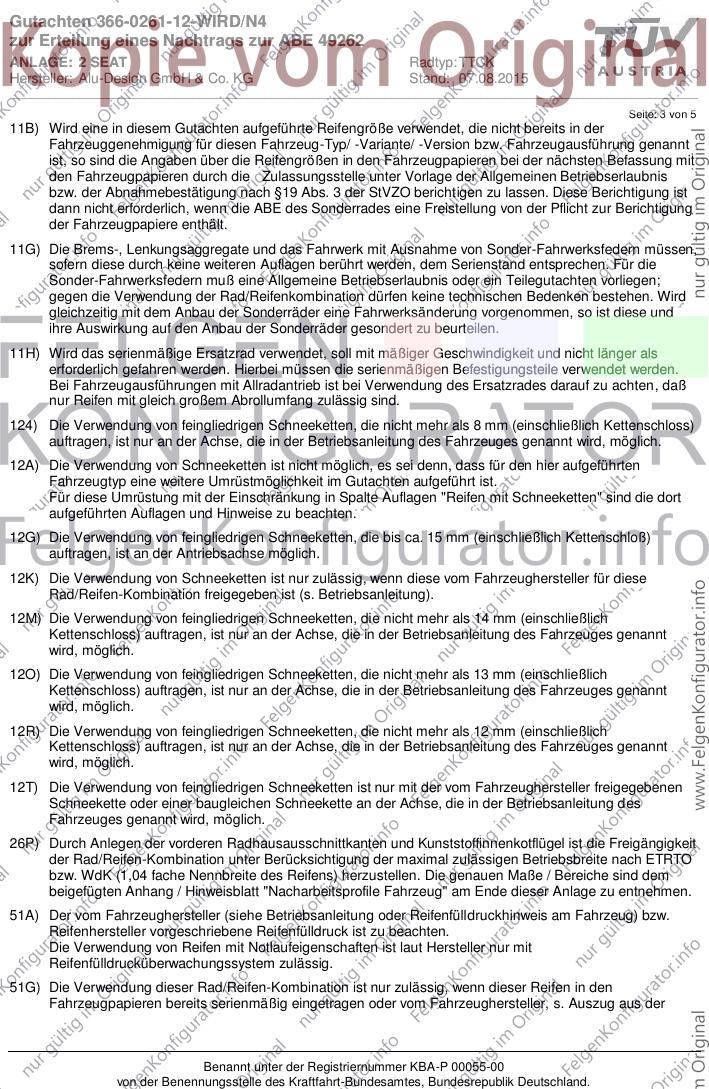

Seite: 3 von 5
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12G) Die Verwendung von feingliedrigen Schneeketten, die bis ca. 15 mm (einschließlich Kettenschloß)
auftragen, ist an der Antriebsachse möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.

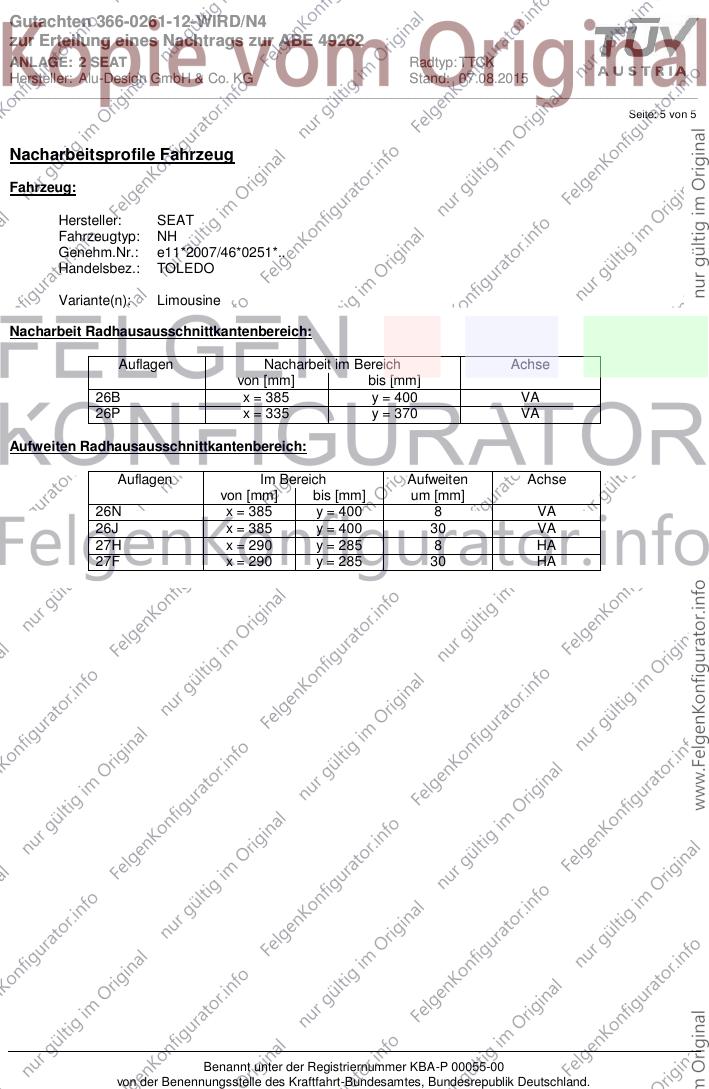

26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0261-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49262
ANLAGE: 2 SEAT Radtyp: TTCK
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________

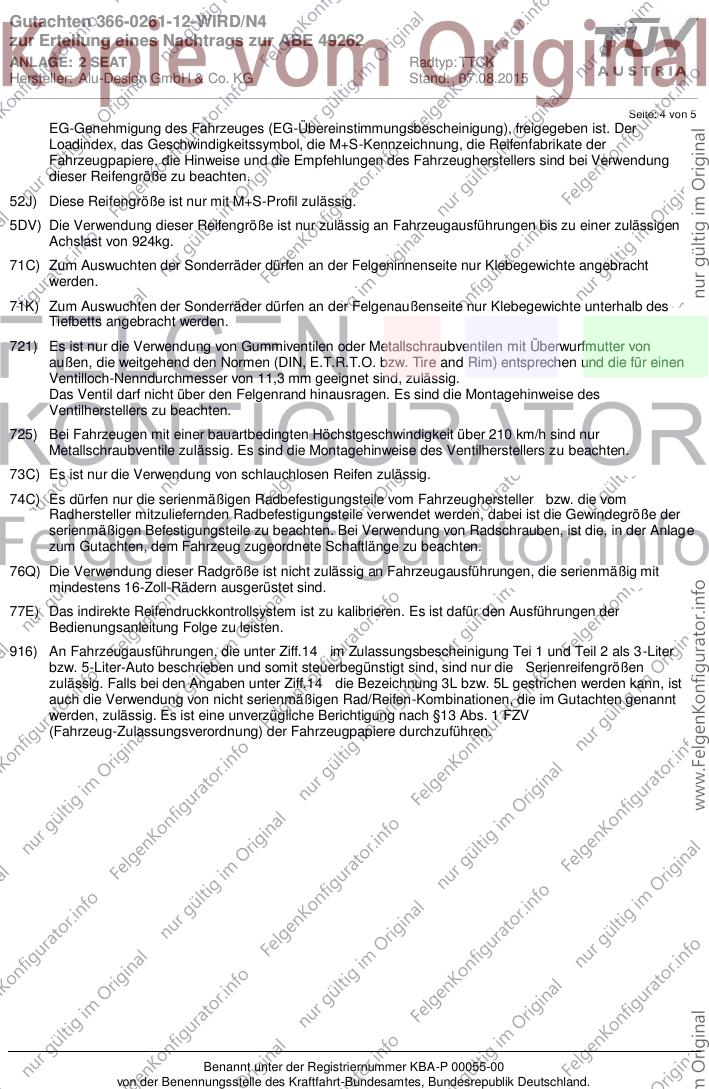

Seite: 4 von 5
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
5DV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 924kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
916) An Fahrzeugausführungen, die unter Ziff.14 im Zulassungsbescheinigung Tei 1 und Teil 2 als 3-Liter
bzw. 5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die Serienreifengrößen
zulässig. Falls bei den Angaben unter Ziff.14 die Bezeichnung 3L bzw. 5L gestrichen werden kann, ist
auch die Verwendung von nicht serienmäßigen Rad/Reifen-Kombinationen, die im Gutachten genannt
werden, zulässig. Es ist eine unverzügliche Berichtigung nach §13 Abs. 1 FZV
(Fahrzeug-Zulassungsverordnung) der Fahrzeugpapiere durchzuführen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0261-12-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 49262
ANLAGE: 2 SEAT Radtyp: TTCK
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________
Seite: 5 von 5
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: NH
Genehm.Nr.: e11*2007/46*0251*..
Handelsbez.: TOLEDO
Variante(n): Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 385 y = 400 VA
26P x = 335 y = 370 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 385 y = 400 8 VA
26J x = 385 y = 400 30 VA
27H x = 290 y = 285 8 HA
27F x = 290 y = 285 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
