Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 24 SEAT Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________
Seite: 1 von 8
Fahrzeughersteller : SEAT
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREP8KA35D571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 02/11
TREP8KA35M571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 03/10
TREP8KA35O571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 01/12
TREP8KA35T571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 06/10
TREP8KA35Y571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 06/09
TREP8KA35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 04/09
TREP8SA35D571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 02/11
TREP8SA35M571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 03/10
TREP8SA35O571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 01/12
TREP8SA35T571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 06/10
TREP8SA35Y571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 06/09
TREP8SA35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 720 2160 04/09
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3R; 5PN; 1P; 3RN; 5P; 5F
Zubehör : AEZ Artikel-Nr. ZJAE
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad, für
Typ : 7MS
Zubehör : AEZ Artikel-Nr. ZJA4
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1P; 3R; 3RN; 5F; 5P; 5PN
170 Nm für Typ : 7MS
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 103 - 155 205/55R16 91 11A; 24J Altea 4 Freetrack;
205/60R16 92 11A; 24J Allradantrieb;
215/55R16 93 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22P; 24J; 24M 12A; 51A; 71C; 71K;
225/55R16 95 11A; 22P; 24J; 24M 721; 725; 73C; 74A;
74P; 76U; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 24 SEAT Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________
Seite: 2 von 8
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 63 - 147 205/55R16 91 11A; 21P; 22P; 24C; Nicht Altea Freetrack;
24M 10B; 11B; 11G; 11H;
205/55R16 91 11A; 21P; 22P; 24C; 12A; 51A; 573; 71C;
24M; 52J 71K; 721; 725; 73C;
215/55R16 93 11A; 21B; 22H; 22P; 74A; 74P; 76U; 77E
24C; 24M
225/50R16 92 11A; 21P; 22H; 22Q;
24C; 24D
5PN e9*2007/46*0012*.. 77 - 155 205/55R16 91 11A; 24J Altea Freetrack;
205/60R16 92 11A; 24J Frontantrieb;
215/55R16 93 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22P; 24J; 24M 12A; 51A; 71C; 71K;
225/55R16 95 11A; 22P; 24J; 24M 721; 725; 73C; 74A;
74P; 76U; 77E
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 103 - 155 205/55R16 91 11A; 24J Altea 4 Freetrack;
205/60R16 92 11A; 24J Allradantrieb;
215/55R16 93 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22P; 24J; 24M 12A; 51A; 71C; 71K;
225/55R16 95 11A; 22P; 24J; 24M 721; 725; 73C; 74A;
74P; 76U; 77E
5P e9*2001/116*0050*.. 63 - 147 205/55R16 91 11A; 21P; 22P; 24C; Nicht Altea Freetrack;
24M 10B; 11B; 11G; 11H;
205/55R16 91 11A; 21P; 22P; 24C; 12A; 51A; 573; 71C;
24M; 52J 71K; 721; 725; 73C;
215/55R16 93 11A; 21B; 22H; 22P; 74A; 74P; 76U; 77E
24C; 24M
225/50R16 92 11A; 21P; 22H; 22Q;
24C; 24D
5P e9*2001/116*0050*.. 77 - 155 205/55R16 91 11A; 24J Altea Freetrack;
205/60R16 92 11A; 24J Frontantrieb;
215/55R16 93 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22P; 24J; 24M 12A; 51A; 71C; 71K;
225/55R16 95 11A; 22P; 24J; 24M 721; 725; 73C; 74A;
74P; 76U; 77E
Verkaufsbezeichnung: EXEO, EXEO ST
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3R e9*2001/116*0072*.. 75 - 147 205/55R16 91 Kombi; Frontantrieb;
3RN e9*2007/46*0011*.. 215/55R16 93 11A; 22H 10B; 11B; 11G; 11H;
225/50R16 92 11A; 21P; 22H; 24J; 12A; 51A; 71C; 71K;
248 721; 725; 73C; 74A;
74P; 76U; 77E
3R e9*2001/116*0072*.. 75 - 147 205/55R16 91 Stufenheck;
3RN e9*2007/46*0011*.. 215/55R16 93 11A; 22H Frontantrieb;
225/50R16 92 11A; 21P; 22H; 24J; 10B; 11B; 11G; 11H;
248 12A; 51A; 71C; 71K;
105 - 110 195/60R16 51G 721; 725; 73C; 74A;
74P; 76U; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 24 SEAT Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________
Seite: 3 von 8
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 63 - 155 205/55R16 11A; 22P; 24C; 24D; Schrägheck;
51G Frontantrieb;
215/55R16 93 11A; 21B; 22F; 24C; 10B; 10S; 11B; 11G;
24D; 51J 11H; 12A; 51A; 71C;
225/50R16 92 11A; 21B; 22F; 24C; 71K; 721; 725; 73C;
24D 74A; 74P; 76U; 77E
Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 63 - 135 205/55R16 91 11A; 245; 248; 26P; ab
27H e9*2007/46*0094*01;
nicht Leon X-Perience;
215/50R16 90 11A; 241; 244; 246; Kombi; 3-türig; 5-
26B; 27H türig; Allradantrieb;
215/55R16 93 11A; 241; 244; 246; Frontantrieb;
26B; 27H 10B; 11B; 11G; 11H;
225/50R16 92 11A; 241; 244; 246; 12A; 51A; 71C; 71K;
26B; 27F 721; 725; 73C; 74A;
74P; 76U; 77E
Verkaufsbezeichnung: SEAT ALHAMBRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7MS e1*2001/116*0036*.., 66 - 110 205/55R16 93 nicht Allradantrieb; 11A; ab e1*98/14*0036*08;
e1*98/14*0036*.. 21B; 22B; 22L; 24C; 10B; 11B; 11G; 11H;
24M; 5HA; 51J 12A; 51A; 573; 71C;
225/50R16 92 VDM; 11A; 21B; 22B; 71K; 721; 725; 73C;
22F; 22L; 24C; 24D 74A; 74P; 77E
66 - 150 215/55R16 11A; 21B; 22B; 22L;
24C; 24D; 51G
215/55R16 93 nicht Allradantrieb; 11A;
21B; 22B; 22L; 24C;
24D; 5HA
215/55R16 95 11A; 21B; 22B; 22L;
24C; 24D; 5HR
7MS e1*95/54*0036*.., 66 - 110 215/55R16 VDO; 11A; 21B; 22B; nur bis
e1*98/14*0036*.. 24D; 24J; 51G e1*98/14*0036*07;
215/55R16 93 11A; 21B; 22B; 24D; Frontantrieb;
24J; 5HA 10B; 11B; 11G; 11H;
215/55R16 95 11A; 21B; 22B; 24D; 12A; 51A; 71C; 71K;
24J; 5HR 721; 725; 73C; 74A;
225/50R16 92 VDN; 11A; 21B; 21J; 74P; 77E
22B; 22F; 24C; 24D
225/50R16 92 VDN; 11A; 21B; 21J;
22B; 22F; 24C; 24D
225/55R16 95 11A; 21B; 21J; 22B;
22F; 24C; 24D; 5HR;
54A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 24 SEAT Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________
Seite: 4 von 8

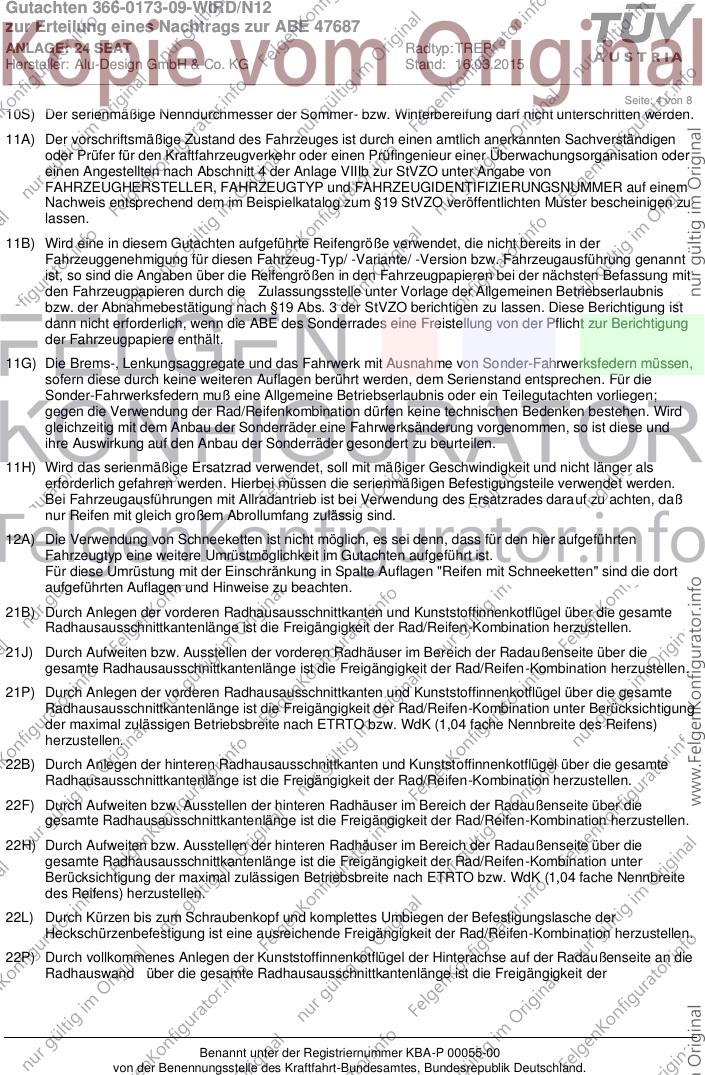

10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 24 SEAT Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________

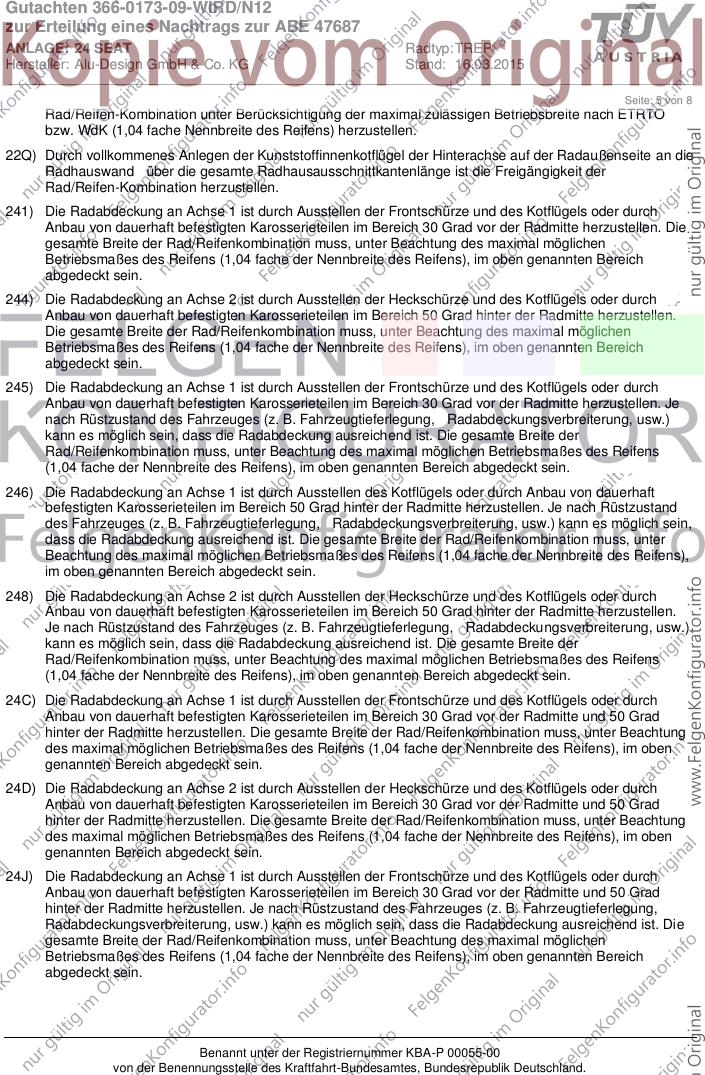

Seite: 5 von 8
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 24 SEAT Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________
Seite: 6 von 8
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 24 SEAT Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________
Seite: 7 von 8
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
VDM) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die zulässige Achslast nicht größer als 1230
kg ist. Bei Fahrzeugausführungen mit höheren Achslasten sind diese und das zulässige Gesamtgewicht
in den Fahrzeugpapieren entsprechend zu ändern.
VDN) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die zulässige Achslast nicht größer als 1260
kg ist. Bei Fahrzeugausführungen mit höheren Achlasten sind diese und das zulässige Gesamtgewicht in
den Fahrzeugpapieren entsprechend zu ändern.
VDO) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 24 SEAT Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________

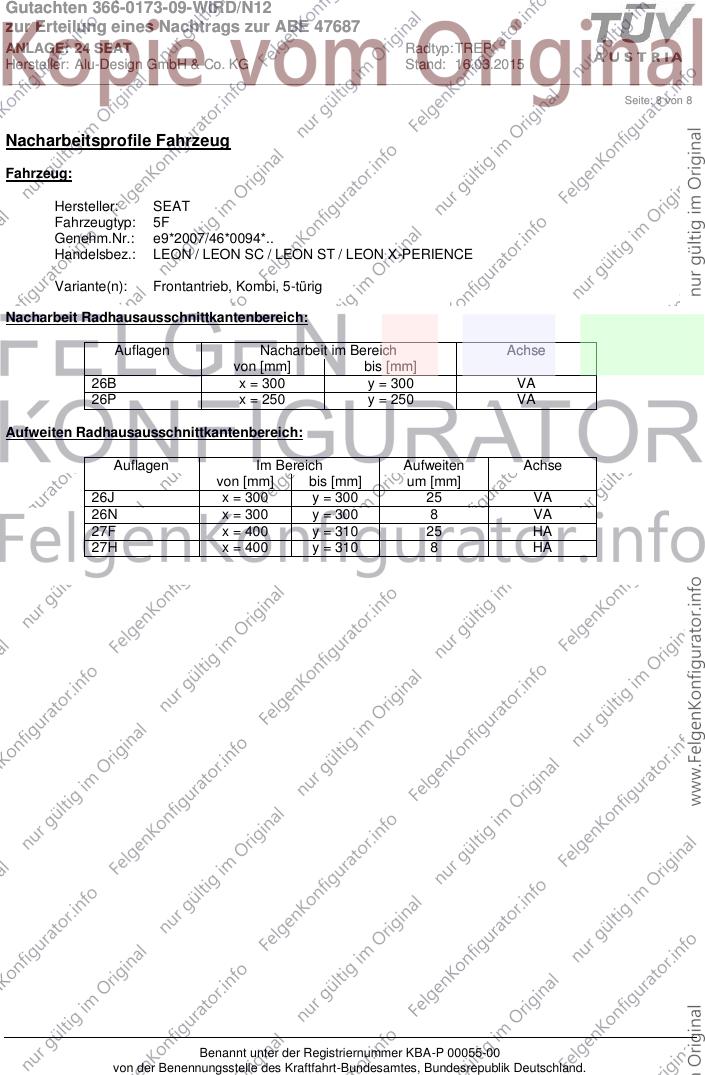

Seite: 8 von 8
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 25 HA
27H x = 400 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
