Kraftfahrt-Bundesamt
DE-24932 Flensburg

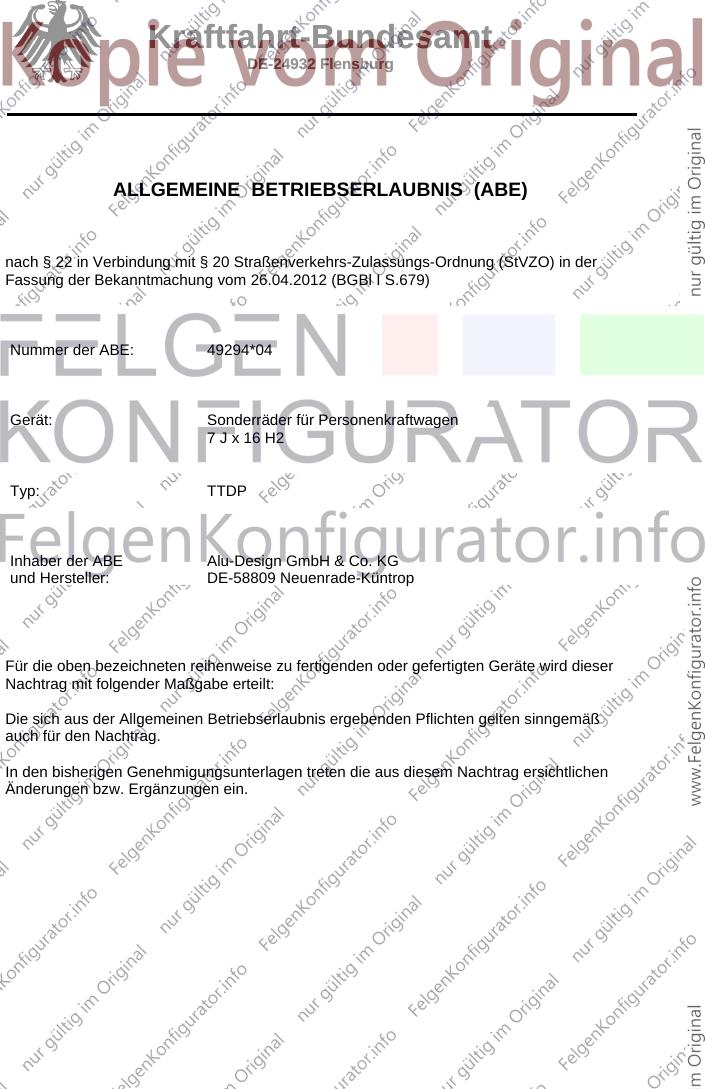

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49294*04
Gerät: Sonderräder für Personenkraftwagen
7 J x 16 H2
Typ: TTDP
Inhaber der ABE Alu-Design GmbH & Co. KG
und Hersteller: DE-58809 Neuenrade-Küntrop
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49294*04
Die ABE-Nr. 49294 erstreckt sich nunmehr auf die Sonderräder 7 J x 16 H2 , Typ TTDP, in
den Ausführungen wie im Nachtragsgutachten Nr. 366-0277-12-WIRD/N4 vom 16.03.2015
beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr. 1 bis 61 des
Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an den
dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 16.03.2015 festgehaltenen Angaben.
Flensburg, 08.04.2015
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 366-0277-12-WIRD/N4, zur Genehmigung vorgelegt am: 24.03.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49294*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
TÜV AUSTRIA Deutschstraße 10 15-TARR-0924
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 14
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49 294
366-0277-12-WIRD/N5
Antragsteller: Alu-Design GmbH & Co. KG 400534/0000
58809 Neuenrade-Küntrop
Art: Sonderrad 7 J X 16 H2
Typ: TTDP
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49294
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTDPHKA30O581 PCD108 ET30 Ø70.1 Ø58.1 108/5 58,1 30 730 2160 05/13
TTDPHKA30581 PCD108 ET30 Ø70.1 Ø58.1 108/5 58,1 30 730 2160 05/13
TTDPHSA30O581 PCD108 ET30 Ø70.1 Ø58.1 108/5 58,1 30 730 2160 05/13
TTDPHSA30581 PCD108 ET30 Ø70.1 Ø58.1 108/5 58,1 30 730 2160 05/13
TTDPHGA30O601 PCD108 ET30 Ø70.1 Ø60.1 108/5 60,1 30 730 2160 05/13
TTDPHGA30601 PCD108 ET30 Ø70.1 Ø60.1 108/5 60,1 30 730 2160 05/13
TTDPHGA48O601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 730 2160 05/13
TTDPHGA48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 730 2160 05/13
TTDPHKA30O601 PCD108 ET30 Ø70.1 Ø60.1 108/5 60,1 30 730 2160 05/13
TTDPHKA30601 PCD108 ET30 Ø70.1 Ø60.1 108/5 60,1 30 730 2160 05/13
TTDPHKA48O601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 730 2160 05/13
TTDPHKA48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 730 2160 05/13
TTDPHSA30O601 PCD108 ET30 Ø70.1 Ø60.1 108/5 60,1 30 730 2160 05/13
TTDPHSA30601 PCD108 ET30 Ø70.1 Ø60.1 108/5 60,1 30 730 2160 05/13
TTDPHSA48O601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 730 2160 05/13
TTDPHSA48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 730 2160 05/13
TTDPHGA30O634 PCD108 ET30 Ø70.1 Ø63.4 108/5 63,4 30 730 2160 05/13
TTDPHGA30634 PCD108 ET30 Ø70.1 Ø63.4 108/5 63,4 30 730 2160 05/13
TTDPHGA48O634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 730 2160 05/13
TTDPHGA48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 730 2160 05/13
TTDPHKA30O634 PCD108 ET30 Ø70.1 Ø63.4 108/5 63,4 30 730 2160 05/13
TTDPHKA30634 PCD108 ET30 Ø70.1 Ø63.4 108/5 63,4 30 730 2160 05/13
TTDPHKA48O634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 730 2160 05/13
TTDPHKA48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 730 2160 05/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 2 von 14
TTDPHSA30O634 PCD108 ET30 Ø70.1 Ø63.4 108/5 63,4 30 730 2160 05/13
TTDPHSA30634 PCD108 ET30 Ø70.1 Ø63.4 108/5 63,4 30 730 2160 05/13
TTDPHSA48O634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 730 2160 05/13
TTDPHSA48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 730 2160 05/13
TTDPHGA30O651 PCD108 ET30 Ø70.1 Ø65.1 108/5 65,1 30 730 2160 05/13
TTDPHGA30651 PCD108 ET30 Ø70.1 Ø65.1 108/5 65,1 30 730 2160 05/13
TTDPHGA48O651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 730 2160 05/13
TTDPHGA48651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 730 2160 05/13
TTDPHKA30O651 PCD108 ET30 Ø70.1 Ø65.1 108/5 65,1 30 730 2160 05/13
TTDPHKA30651 PCD108 ET30 Ø70.1 Ø65.1 108/5 65,1 30 730 2160 05/13
TTDPHKA48O651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 730 2160 05/13
TTDPHKA48651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 730 2160 05/13
TTDPHSA30O651 PCD108 ET30 Ø70.1 Ø65.1 108/5 65,1 30 730 2160 05/13
TTDPHSA30651 PCD108 ET30 Ø70.1 Ø65.1 108/5 65,1 30 730 2160 05/13
TTDPHSA48O651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 730 2160 05/13
TTDPHSA48651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 730 2160 05/13
TTDP8GA35O651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 730 2160 05/13
TTDP8GA35651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 730 2160 05/13
TTDP8GA40O651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 730 2160 05/13
TTDP8GA40651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 730 2160 05/13
TTDP8KA35O651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 730 2160 05/13
TTDP8KA35651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 730 2160 05/13
TTDP8KA40O651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 730 2160 05/13
TTDP8KA40651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 730 2160 05/13
TTDP8SA35O651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 730 2160 05/13
TTDP8SA35651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 730 2160 05/13
TTDP8SA40O651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 730 2160 05/13
TTDP8SA40651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 730 2160 05/13
TTDP8GA35O571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 730 2160 05/13
TTDP8GA35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 730 2160 05/13
TTDP8GA38AO57 PCD112 ET38 ohne 112/5 57,1 38 730 2160 05/13
1
TTDP8GA38A571 PCD112 ET38 ohne 112/5 57,1 38 730 2160 05/13
TTDP8GA40O571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 730 2160 05/13
TTDP8GA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 730 2160 05/13
TTDP8GA45VO57 PCD112 ET45 ohne 112/5 57,1 45 730 2160 05/13
1
TTDP8GA45V571 PCD112 ET45 ohne 112/5 57,1 45 730 2160 05/13
TTDP8KA35O571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 730 2160 05/13
TTDP8KA35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 730 2160 05/13
TTDP8KA38AO57 PCD112 ET38 ohne 112/5 57,1 38 730 2160 05/13
1
TTDP8KA38A571 PCD112 ET38 ohne 112/5 57,1 38 730 2160 05/13
TTDP8KA40O571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 730 2160 05/13
TTDP8KA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 730 2160 05/13
TTDP8KA45VO57 PCD112 ET45 ohne 112/5 57,1 45 730 2160 05/13
1
TTDP8KA45V571 PCD112 ET45 ohne 112/5 57,1 45 730 2160 05/13
TTDP8SA35O571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 730 2160 05/13
TTDP8SA35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 730 2160 05/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 3 von 14
TTDP8SA38AO57 PCD112 ET38 ohne 112/5 57,1 38 730 2160 05/13
1
TTDP8SA38A571 PCD112 ET38 ohne 112/5 57,1 38 730 2160 05/13
TTDP8SA40O571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 730 2160 05/13
TTDP8SA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 730 2160 05/13
TTDP8SA45VO57 PCD112 ET45 ohne 112/5 57,1 45 730 2160 05/13
1
TTDP8SA45V571 PCD112 ET45 ohne 112/5 57,1 45 730 2160 05/13
TTDP8GA35O666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 730 2160 05/13
TTDP8GA35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 730 2160 05/13
TTDP8GA40O666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 730 2160 05/13
TTDP8GA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 730 2160 05/13
TTDP8GA46AO66 PCD112 ET46 ohne 112/5 66,6 46 730 2160 05/13
6
TTDP8GA46A666 PCD112 ET46 ohne 112/5 66,6 46 730 2160 05/13
TTDP8KA35O666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 730 2160 05/13
TTDP8KA35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 730 2160 05/13
TTDP8KA40O666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 730 2160 05/13
TTDP8KA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 730 2160 05/13
TTDP8KA46AO66 PCD112 ET46 ohne 112/5 66,6 46 730 2160 05/13
6
TTDP8KA46A666 PCD112 ET46 ohne 112/5 66,6 46 730 2160 05/13
TTDP8SA35O666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 730 2160 05/13
TTDP8SA35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 730 2160 05/13
TTDP8SA40O666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 730 2160 05/13
TTDP8SA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 730 2160 05/13
TTDP8SA46AO66 PCD112 ET46 ohne 112/5 66,6 46 730 2160 05/13
6
TTDP8SA46A666 PCD112 ET46 ohne 112/5 66,6 46 730 2160 05/13
TTDP0GA48O601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 730 2160 05/13
TTDP0GA48601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 730 2160 05/13
TTDP0KA48O601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 730 2160 05/13
TTDP0KA48601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 730 2160 05/13
TTDP0SA48O601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 730 2160 05/13
TTDP0SA48601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 730 2160 05/13
TTDP0GA48O641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 730 2160 05/13
TTDP0GA48641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 730 2160 05/13
TTDP0KA48O641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 730 2160 05/13
TTDP0KA48641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 730 2160 05/13
TTDP0SA48O641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 730 2160 05/13
TTDP0SA48641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 730 2160 05/13
TTDP0GA48O661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 730 2160 05/13
TTDP0GA48661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 730 2160 05/13
TTDP0KA48O661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 730 2160 05/13
TTDP0KA48661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 730 2160 05/13
TTDP0SA48O661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 730 2160 05/13
TTDP0SA48661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 730 2160 05/13
TTDP0GA48O666 PCD114 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 730 2160 05/13
TTDP0GA48666 PCD114 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 730 2160 05/13
TTDP0KA48O666 PCD114 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 730 2160 05/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 4 von 14

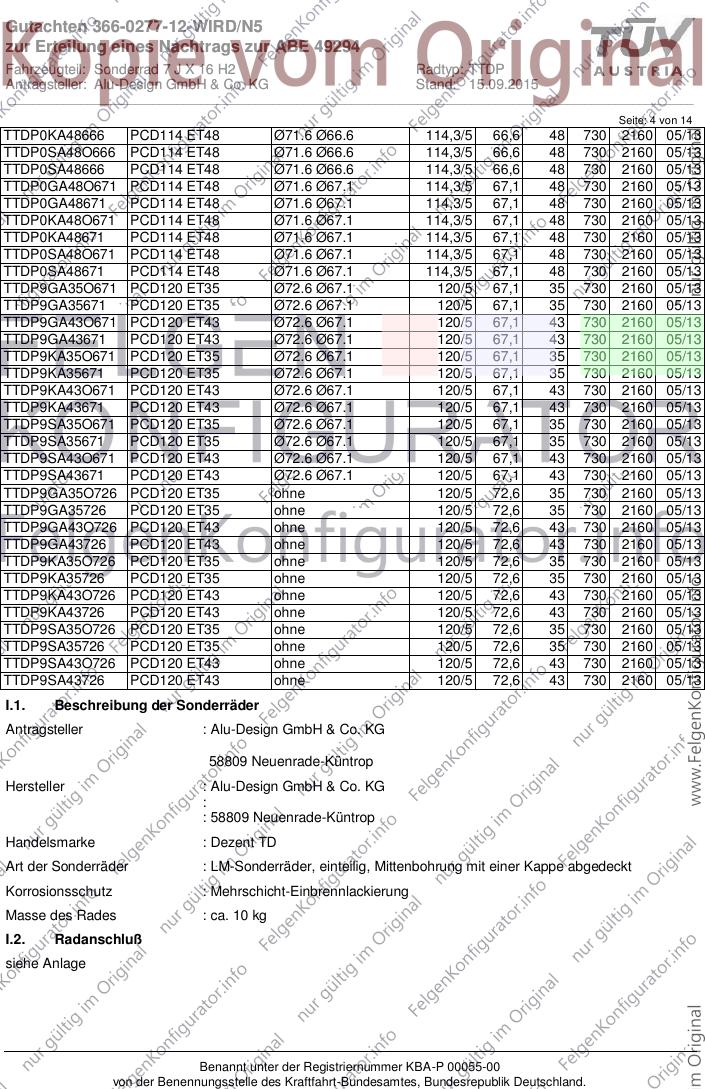

TTDP0KA48666 PCD114 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 730 2160 05/13
TTDP0SA48O666 PCD114 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 730 2160 05/13
TTDP0SA48666 PCD114 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 730 2160 05/13
TTDP0GA48O671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 730 2160 05/13
TTDP0GA48671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 730 2160 05/13
TTDP0KA48O671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 730 2160 05/13
TTDP0KA48671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 730 2160 05/13
TTDP0SA48O671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 730 2160 05/13
TTDP0SA48671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 730 2160 05/13
TTDP9GA35O671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 730 2160 05/13
TTDP9GA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 730 2160 05/13
TTDP9GA43O671 PCD120 ET43 Ø72.6 Ø67.1 120/5 67,1 43 730 2160 05/13
TTDP9GA43671 PCD120 ET43 Ø72.6 Ø67.1 120/5 67,1 43 730 2160 05/13
TTDP9KA35O671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 730 2160 05/13
TTDP9KA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 730 2160 05/13
TTDP9KA43O671 PCD120 ET43 Ø72.6 Ø67.1 120/5 67,1 43 730 2160 05/13
TTDP9KA43671 PCD120 ET43 Ø72.6 Ø67.1 120/5 67,1 43 730 2160 05/13
TTDP9SA35O671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 730 2160 05/13
TTDP9SA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 730 2160 05/13
TTDP9SA43O671 PCD120 ET43 Ø72.6 Ø67.1 120/5 67,1 43 730 2160 05/13
TTDP9SA43671 PCD120 ET43 Ø72.6 Ø67.1 120/5 67,1 43 730 2160 05/13
TTDP9GA35O726 PCD120 ET35 ohne 120/5 72,6 35 730 2160 05/13
TTDP9GA35726 PCD120 ET35 ohne 120/5 72,6 35 730 2160 05/13
TTDP9GA43O726 PCD120 ET43 ohne 120/5 72,6 43 730 2160 05/13
TTDP9GA43726 PCD120 ET43 ohne 120/5 72,6 43 730 2160 05/13
TTDP9KA35O726 PCD120 ET35 ohne 120/5 72,6 35 730 2160 05/13
TTDP9KA35726 PCD120 ET35 ohne 120/5 72,6 35 730 2160 05/13
TTDP9KA43O726 PCD120 ET43 ohne 120/5 72,6 43 730 2160 05/13
TTDP9KA43726 PCD120 ET43 ohne 120/5 72,6 43 730 2160 05/13
TTDP9SA35O726 PCD120 ET35 ohne 120/5 72,6 35 730 2160 05/13
TTDP9SA35726 PCD120 ET35 ohne 120/5 72,6 35 730 2160 05/13
TTDP9SA43O726 PCD120 ET43 ohne 120/5 72,6 43 730 2160 05/13
TTDP9SA43726 PCD120 ET43 ohne 120/5 72,6 43 730 2160 05/13
I.1. Beschreibung der Sonderräder
Antragsteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Hersteller : Alu-Design GmbH & Co. KG
:
: 58809 Neuenrade-Küntrop
Handelsmarke : Dezent TD
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10 kg
I.2. Radanschluß
siehe Anlage
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 5 von 14
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TTDPHSA30601:
: Außenseite : Innenseite
Radtyp : -- : TTDP
Radausführung : -- : PCD114 ET48
Radgröße : -- : 7 J X 16 H2
Typzeichen : KBA 49294 : --
Einpreßtiefe : -- : ET48
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 05.13
Herkunftsmerkmal : -- : made in Germany ww. MII
Gießereikennzeichnung : -- : HS ww. CO
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004506-A0-144 12.06.2013 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 6 von 14

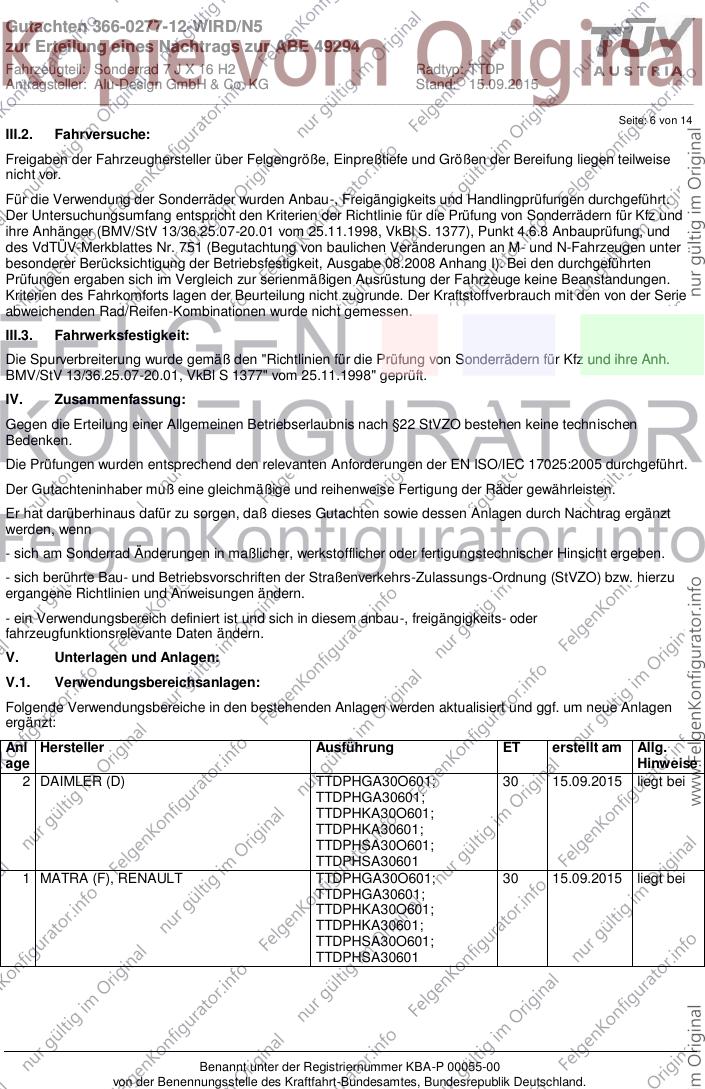

III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
2 DAIMLER (D) TTDPHGA30O601; 30 15.09.2015 liegt bei
TTDPHGA30601;
TTDPHKA30O601;
TTDPHKA30601;
TTDPHSA30O601;
TTDPHSA30601
1 MATRA (F), RENAULT TTDPHGA30O601; 30 15.09.2015 liegt bei
TTDPHGA30601;
TTDPHKA30O601;
TTDPHKA30601;
TTDPHSA30O601;
TTDPHSA30601
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________

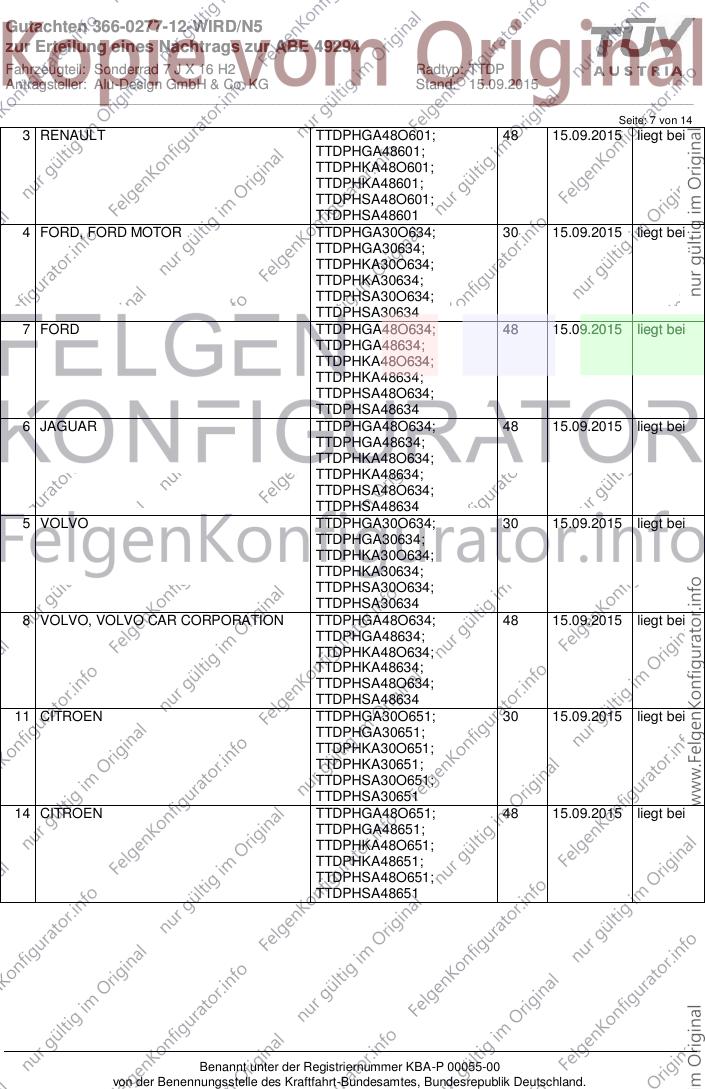

Seite: 7 von 14
3 RENAULT TTDPHGA48O601; 48 15.09.2015 liegt bei
TTDPHGA48601;
TTDPHKA48O601;
TTDPHKA48601;
TTDPHSA48O601;
TTDPHSA48601
4 FORD, FORD MOTOR TTDPHGA30O634; 30 15.09.2015 liegt bei
TTDPHGA30634;
TTDPHKA30O634;
TTDPHKA30634;
TTDPHSA30O634;
TTDPHSA30634
7 FORD TTDPHGA48O634; 48 15.09.2015 liegt bei
TTDPHGA48634;
TTDPHKA48O634;
TTDPHKA48634;
TTDPHSA48O634;
TTDPHSA48634
6 JAGUAR TTDPHGA48O634; 48 15.09.2015 liegt bei
TTDPHGA48634;
TTDPHKA48O634;
TTDPHKA48634;
TTDPHSA48O634;
TTDPHSA48634
5 VOLVO TTDPHGA30O634; 30 15.09.2015 liegt bei
TTDPHGA30634;
TTDPHKA30O634;
TTDPHKA30634;
TTDPHSA30O634;
TTDPHSA30634
8 VOLVO, VOLVO CAR CORPORATION TTDPHGA48O634; 48 15.09.2015 liegt bei
TTDPHGA48634;
TTDPHKA48O634;
TTDPHKA48634;
TTDPHSA48O634;
TTDPHSA48634
11 CITROEN TTDPHGA30O651; 30 15.09.2015 liegt bei
TTDPHGA30651;
TTDPHKA30O651;
TTDPHKA30651;
TTDPHSA30O651;
TTDPHSA30651
14 CITROEN TTDPHGA48O651; 48 15.09.2015 liegt bei
TTDPHGA48651;
TTDPHKA48O651;
TTDPHKA48651;
TTDPHSA48O651;
TTDPHSA48651
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 8 von 14
9 PEUGEOT TTDPHGA30O651; 30 15.09.2015 liegt bei
TTDPHGA30651;
TTDPHKA30O651;
TTDPHKA30651;
TTDPHSA30O651;
TTDPHSA30651
13 PEUGEOT TTDPHGA48O651; 48 15.09.2015 liegt bei
TTDPHGA48651;
TTDPHKA48O651;
TTDPHKA48651;
TTDPHSA48O651;
TTDPHSA48651
10 VOLVO TTDPHGA30O651; 30 15.09.2015 liegt bei
TTDPHGA30651;
TTDPHKA30O651;
TTDPHKA30651;
TTDPHSA30O651;
TTDPHSA30651
12 VOLVO TTDPHGA48O651; 48 15.09.2015 liegt bei
TTDPHGA48651;
TTDPHKA48O651;
TTDPHKA48651;
TTDPHSA48O651;
TTDPHSA48651
60 CHRYSLER (USA) TTDP8GA35O651; 35 15.09.2015 liegt bei
TTDP8GA35651;
TTDP8KA35O651;
TTDP8KA35651;
TTDP8SA35O651;
TTDP8SA35651
15 FIAT TTDP8GA35O651; 35 15.09.2015 liegt bei
TTDP8GA35651;
TTDP8KA35O651;
TTDP8KA35651;
TTDP8SA35O651;
TTDP8SA35651
19 FIAT TTDP8GA40O651; 40 15.09.2015 liegt bei
TTDP8GA40651;
TTDP8KA40O651;
TTDP8KA40651;
TTDP8SA40O651;
TTDP8SA40651
17 OPEL, OPEL / VAUXHALL TTDP8GA35O651; 35 15.09.2015 liegt bei
TTDP8GA35651;
TTDP8KA35O651;
TTDP8KA35651;
TTDP8SA35O651;
TTDP8SA35651
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 9 von 14

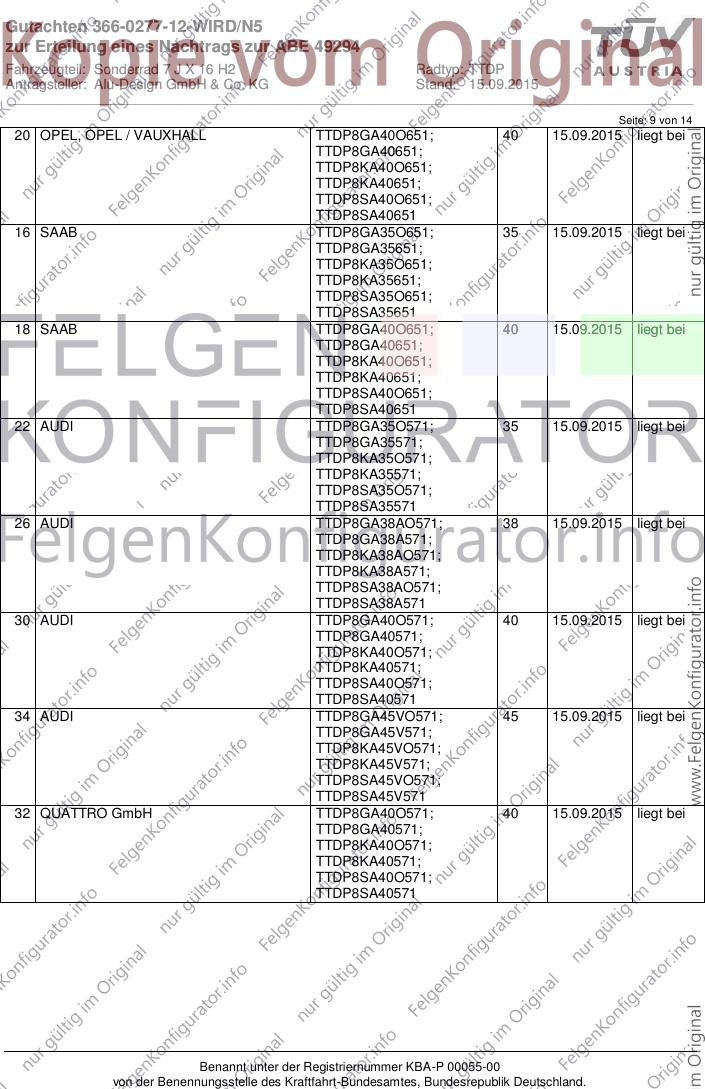

20 OPEL, OPEL / VAUXHALL TTDP8GA40O651; 40 15.09.2015 liegt bei
TTDP8GA40651;
TTDP8KA40O651;
TTDP8KA40651;
TTDP8SA40O651;
TTDP8SA40651
16 SAAB TTDP8GA35O651; 35 15.09.2015 liegt bei
TTDP8GA35651;
TTDP8KA35O651;
TTDP8KA35651;
TTDP8SA35O651;
TTDP8SA35651
18 SAAB TTDP8GA40O651; 40 15.09.2015 liegt bei
TTDP8GA40651;
TTDP8KA40O651;
TTDP8KA40651;
TTDP8SA40O651;
TTDP8SA40651
22 AUDI TTDP8GA35O571; 35 15.09.2015 liegt bei
TTDP8GA35571;
TTDP8KA35O571;
TTDP8KA35571;
TTDP8SA35O571;
TTDP8SA35571
26 AUDI TTDP8GA38AO571; 38 15.09.2015 liegt bei
TTDP8GA38A571;
TTDP8KA38AO571;
TTDP8KA38A571;
TTDP8SA38AO571;
TTDP8SA38A571
30 AUDI TTDP8GA40O571; 40 15.09.2015 liegt bei
TTDP8GA40571;
TTDP8KA40O571;
TTDP8KA40571;
TTDP8SA40O571;
TTDP8SA40571
34 AUDI TTDP8GA45VO571; 45 15.09.2015 liegt bei
TTDP8GA45V571;
TTDP8KA45VO571;
TTDP8KA45V571;
TTDP8SA45VO571;
TTDP8SA45V571
32 QUATTRO GmbH TTDP8GA40O571; 40 15.09.2015 liegt bei
TTDP8GA40571;
TTDP8KA40O571;
TTDP8KA40571;
TTDP8SA40O571;
TTDP8SA40571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________

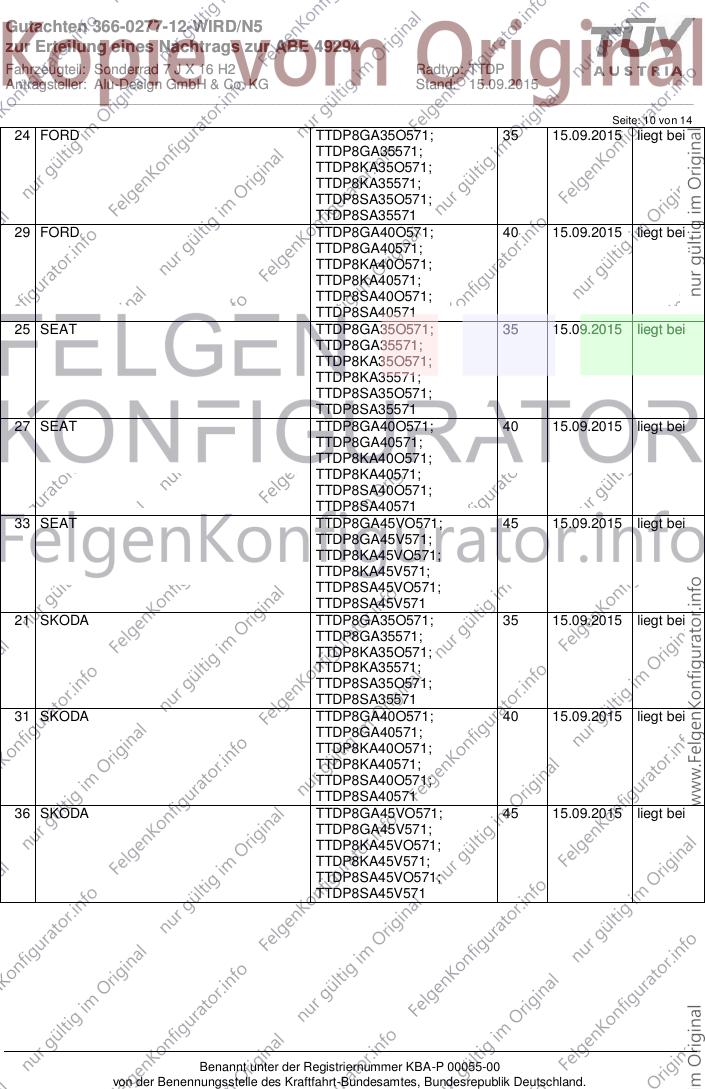

Seite: 10 von 14
24 FORD TTDP8GA35O571; 35 15.09.2015 liegt bei
TTDP8GA35571;
TTDP8KA35O571;
TTDP8KA35571;
TTDP8SA35O571;
TTDP8SA35571
29 FORD TTDP8GA40O571; 40 15.09.2015 liegt bei
TTDP8GA40571;
TTDP8KA40O571;
TTDP8KA40571;
TTDP8SA40O571;
TTDP8SA40571
25 SEAT TTDP8GA35O571; 35 15.09.2015 liegt bei
TTDP8GA35571;
TTDP8KA35O571;
TTDP8KA35571;
TTDP8SA35O571;
TTDP8SA35571
27 SEAT TTDP8GA40O571; 40 15.09.2015 liegt bei
TTDP8GA40571;
TTDP8KA40O571;
TTDP8KA40571;
TTDP8SA40O571;
TTDP8SA40571
33 SEAT TTDP8GA45VO571; 45 15.09.2015 liegt bei
TTDP8GA45V571;
TTDP8KA45VO571;
TTDP8KA45V571;
TTDP8SA45VO571;
TTDP8SA45V571
21 SKODA TTDP8GA35O571; 35 15.09.2015 liegt bei
TTDP8GA35571;
TTDP8KA35O571;
TTDP8KA35571;
TTDP8SA35O571;
TTDP8SA35571
31 SKODA TTDP8GA40O571; 40 15.09.2015 liegt bei
TTDP8GA40571;
TTDP8KA40O571;
TTDP8KA40571;
TTDP8SA40O571;
TTDP8SA40571
36 SKODA TTDP8GA45VO571; 45 15.09.2015 liegt bei
TTDP8GA45V571;
TTDP8KA45VO571;
TTDP8KA45V571;
TTDP8SA45VO571;
TTDP8SA45V571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________

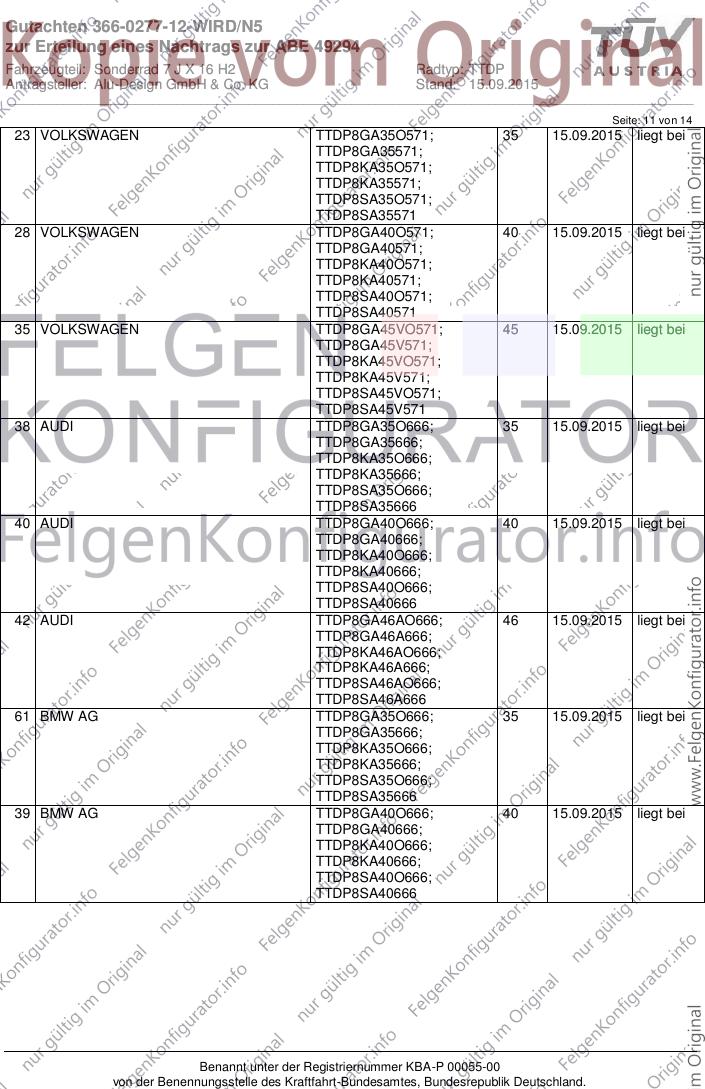

Seite: 11 von 14
23 VOLKSWAGEN TTDP8GA35O571; 35 15.09.2015 liegt bei
TTDP8GA35571;
TTDP8KA35O571;
TTDP8KA35571;
TTDP8SA35O571;
TTDP8SA35571
28 VOLKSWAGEN TTDP8GA40O571; 40 15.09.2015 liegt bei
TTDP8GA40571;
TTDP8KA40O571;
TTDP8KA40571;
TTDP8SA40O571;
TTDP8SA40571
35 VOLKSWAGEN TTDP8GA45VO571; 45 15.09.2015 liegt bei
TTDP8GA45V571;
TTDP8KA45VO571;
TTDP8KA45V571;
TTDP8SA45VO571;
TTDP8SA45V571
38 AUDI TTDP8GA35O666; 35 15.09.2015 liegt bei
TTDP8GA35666;
TTDP8KA35O666;
TTDP8KA35666;
TTDP8SA35O666;
TTDP8SA35666
40 AUDI TTDP8GA40O666; 40 15.09.2015 liegt bei
TTDP8GA40666;
TTDP8KA40O666;
TTDP8KA40666;
TTDP8SA40O666;
TTDP8SA40666
42 AUDI TTDP8GA46AO666; 46 15.09.2015 liegt bei
TTDP8GA46A666;
TTDP8KA46AO666;
TTDP8KA46A666;
TTDP8SA46AO666;
TTDP8SA46A666
61 BMW AG TTDP8GA35O666; 35 15.09.2015 liegt bei
TTDP8GA35666;
TTDP8KA35O666;
TTDP8KA35666;
TTDP8SA35O666;
TTDP8SA35666
39 BMW AG TTDP8GA40O666; 40 15.09.2015 liegt bei
TTDP8GA40666;
TTDP8KA40O666;
TTDP8KA40666;
TTDP8SA40O666;
TTDP8SA40666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 12 von 14
37 DAIMLER BENZ, DAIMLER (D), TTDP8GA35O666; 35 15.09.2015 liegt bei
MERCEDES-BENZ TTDP8GA35666;
TTDP8KA35O666;
TTDP8KA35666;
TTDP8SA35O666;
TTDP8SA35666
41 DAIMLER BENZ, DAIMLER (D), TTDP8GA40O666; 40 15.09.2015 liegt bei
MERCEDES-BENZ TTDP8GA40666;
TTDP8KA40O666;
TTDP8KA40666;
TTDP8SA40O666;
TTDP8SA40666
43 SUZUKI TTDP0GA48O601; 48 15.09.2015 liegt bei
TTDP0GA48601;
TTDP0KA48O601;
TTDP0KA48601;
TTDP0SA48O601;
TTDP0SA48601
44 TOYOTA TTDP0GA48O601; 48 15.09.2015 liegt bei
TTDP0GA48601;
TTDP0KA48O601;
TTDP0KA48601;
TTDP0SA48O601;
TTDP0SA48601
45 HONDA TTDP0GA48O641; 48 15.09.2015 liegt bei
TTDP0GA48641;
TTDP0KA48O641;
TTDP0KA48641;
TTDP0SA48O641;
TTDP0SA48641
47 AUTOMOBILES DACIA S.A. TTDP0GA48O661; 48 15.09.2015 liegt bei
TTDP0GA48661;
TTDP0KA48O661;
TTDP0KA48661;
TTDP0SA48O661;
TTDP0SA48661
46 RENAULT TTDP0GA48O661; 48 15.09.2015 liegt bei
TTDP0GA48661;
TTDP0KA48O661;
TTDP0KA48661;
TTDP0SA48O661;
TTDP0SA48661
54 CITROEN TTDP0GA48O671; 48 15.09.2015 liegt bei
TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 13 von 14
48 DAIHATSU TTDP0GA48O666; 48 15.09.2015 liegt bei
TTDP0GA48666;
TTDP0KA48O666;
TTDP0KA48666;
TTDP0SA48O666;
TTDP0SA48666
52 HYUNDAI, Hyundai Motor Company, TTDP0GA48O671; 48 15.09.2015 liegt bei
HYUNDAI MOTOR (CZ) TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
55 KIA TTDP0GA48O671; 48 15.09.2015 liegt bei
TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
53 KIA MOTORS (SK) TTDP0GA48O671; 48 15.09.2015 liegt bei
TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
51 MAZDA, Mazda Motor Corporation TTDP0GA48O671; 48 15.09.2015 liegt bei
TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
49 MITSUBISHI TTDP0GA48O671; 48 15.09.2015 liegt bei
TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
50 PEUGEOT TTDP0GA48O671; 48 15.09.2015 liegt bei
TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
56 OPEL TTDP9GA35O671; 35 15.09.2015 liegt bei
TTDP9GA35671;
TTDP9KA35O671;
TTDP9KA35671;
TTDP9SA35O671;
TTDP9SA35671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 14 von 14
57 OPEL TTDP9GA43O671; 43 15.09.2015 liegt bei
TTDP9GA43671;
TTDP9KA43O671;
TTDP9KA43671;
TTDP9SA43O671;
TTDP9SA43671
58 BMW AG TTDP9GA35O726; 35 15.09.2015 liegt bei
TTDP9GA35726;
TTDP9KA35O726;
TTDP9KA35726;
TTDP9SA35O726;
TTDP9SA35726
59 BMW AG TTDP9GA43O726; 43 15.09.2015 liegt bei
TTDP9GA43726;
TTDP9KA43O726;
TTDP9KA43726;
TTDP9SA43O726;
TTDP9SA43726
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 15.09.2015
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 33 SEAT Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : SEAT
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTDP8GA45VO57 PCD112 ET45 ohne 57,1 730 2160 05/13
1
TTDP8GA45V571 PCD112 ET45 ohne 57,1 730 2160 05/13
TTDP8KA45VO57 PCD112 ET45 ohne 57,1 730 2160 05/13
1
TTDP8KA45V571 PCD112 ET45 ohne 57,1 730 2160 05/13
TTDP8SA45VO57 PCD112 ET45 ohne 57,1 730 2160 05/13
1
TTDP8SA45V571 PCD112 ET45 ohne 57,1 730 2160 05/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : AEZ Artikel-Nr. ZJV8 ww. Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 63 - 147 205/55R16 91 11A; 24J Nicht Altea Freetrack;
205/55R16 91 11A; 24J; 52J 10B; 11B; 11G; 11H;
215/55R16 93 11A; 21P; 24J 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 76U; 77E
5PN e9*2007/46*0012*.. 103 - 155 205/55R16 91 Altea 4 Freetrack;
205/60R16 92 Allradantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 12A; 51A; 71C; 71K;
225/55R16 95 721; 725; 73C; 74C;
76U; 77E
5PN e9*2007/46*0012*.. 77 - 155 205/55R16 91 Altea Freetrack;
205/60R16 92 Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 12A; 51A; 71C; 71K;
225/55R16 95 721; 725; 73C; 74C;
76U; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 33 SEAT Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 63 - 147 205/55R16 91 11A; 24J Nicht Altea Freetrack;
205/55R16 91 11A; 24J; 52J 10B; 11B; 11G; 11H;
215/55R16 93 11A; 21P; 24J 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 76U; 77E
5P e9*2001/116*0050*.. 103 - 155 205/55R16 91 Altea 4 Freetrack;
205/60R16 92 Allradantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 12A; 51A; 71C; 71K;
225/55R16 95 721; 725; 73C; 74C;
76U; 77E
5P e9*2001/116*0050*.. 77 - 155 205/55R16 91 Altea Freetrack;
205/60R16 92 Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 12A; 51A; 71C; 71K;
225/55R16 95 721; 725; 73C; 74C;
76U; 77E
Verkaufsbezeichnung: EXEO, EXEO ST
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3R e9*2001/116*0072*.. 75 - 147 205/55R16 12T; 51G Kombi; Frontantrieb;
3RN e9*2007/46*0011*.. 10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74C; 76U;
77E
3R e9*2001/116*0072*.. 75 - 147 205/55R16 12T; 51G Stufenheck;
3RN e9*2007/46*0011*.. 105 - 110 195/60R16 12T; 51G Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74C; 76U;
77E
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 63 - 155 205/55R16 51G Schrägheck;
215/55R16 93 11A; 22P; 24J; 24M; Frontantrieb;
51J 10B; 10S; 11B; 11G;
225/50R16 92 11A; 22P; 24J; 24M 11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74C; 76U; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 33 SEAT Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 3 von 6

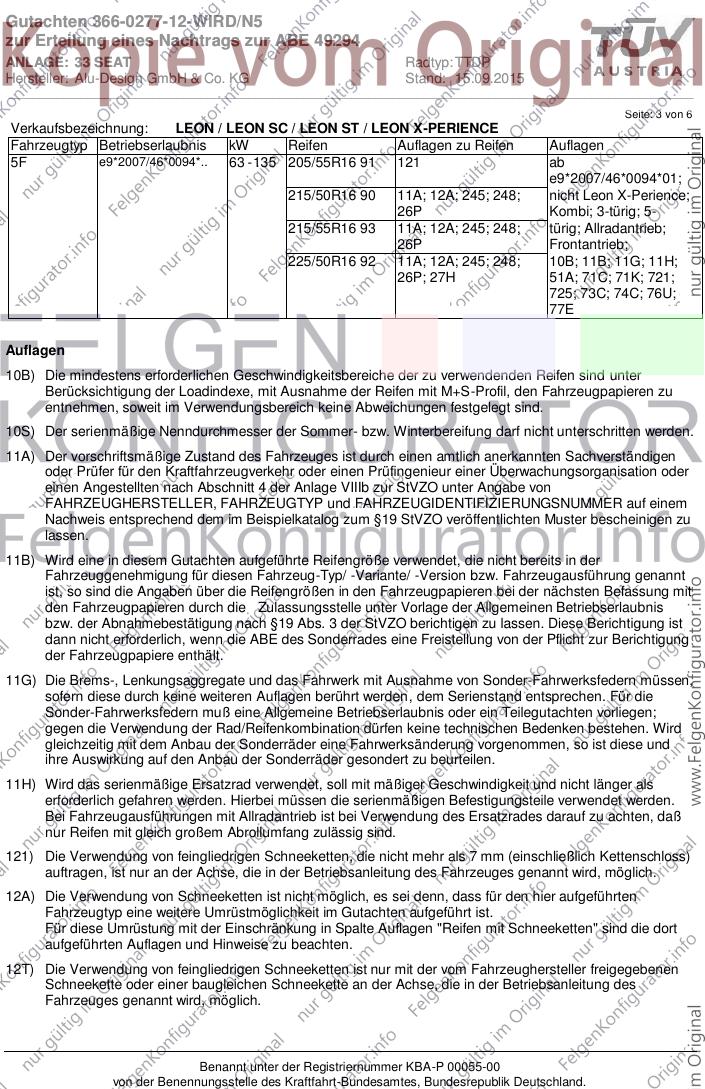

Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 63 - 135 205/55R16 91 121 ab
e9*2007/46*0094*01;
215/50R16 90 11A; 12A; 245; 248; nicht Leon X-Perience;
26P Kombi; 3-türig; 5-
215/55R16 93 11A; 12A; 245; 248; türig; Allradantrieb;
26P Frontantrieb;
225/50R16 92 11A; 12A; 245; 248; 10B; 11B; 11G; 11H;
26P; 27H 51A; 71C; 71K; 721;
725; 73C; 74C; 76U;
77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
121) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 33 SEAT Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 4 von 6

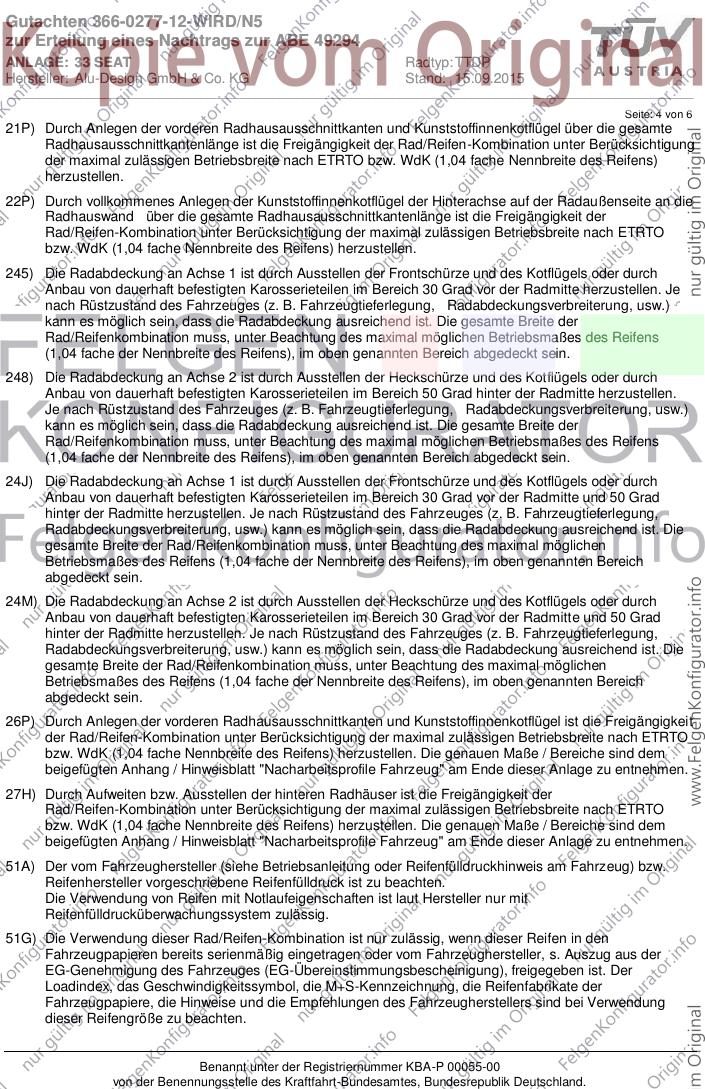

21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 33 SEAT Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 5 von 6

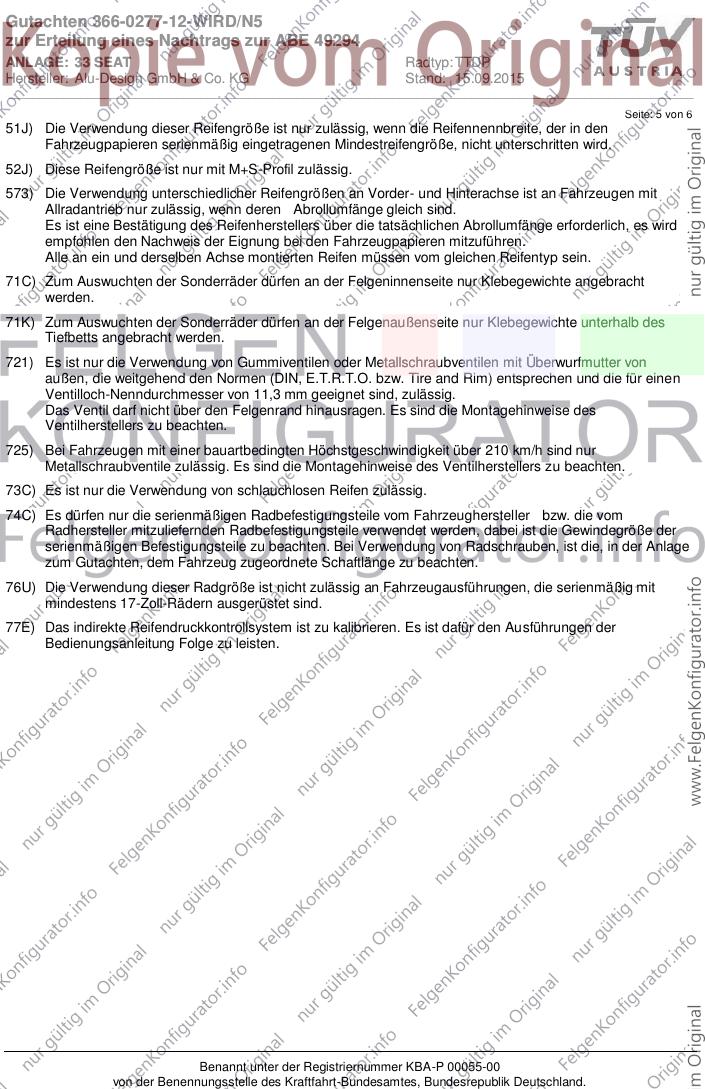

51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 33 SEAT Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 15.09.2015
__________________________________________________________________________________________________________________
Seite: 6 von 6
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 25 HA
27H x = 400 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
