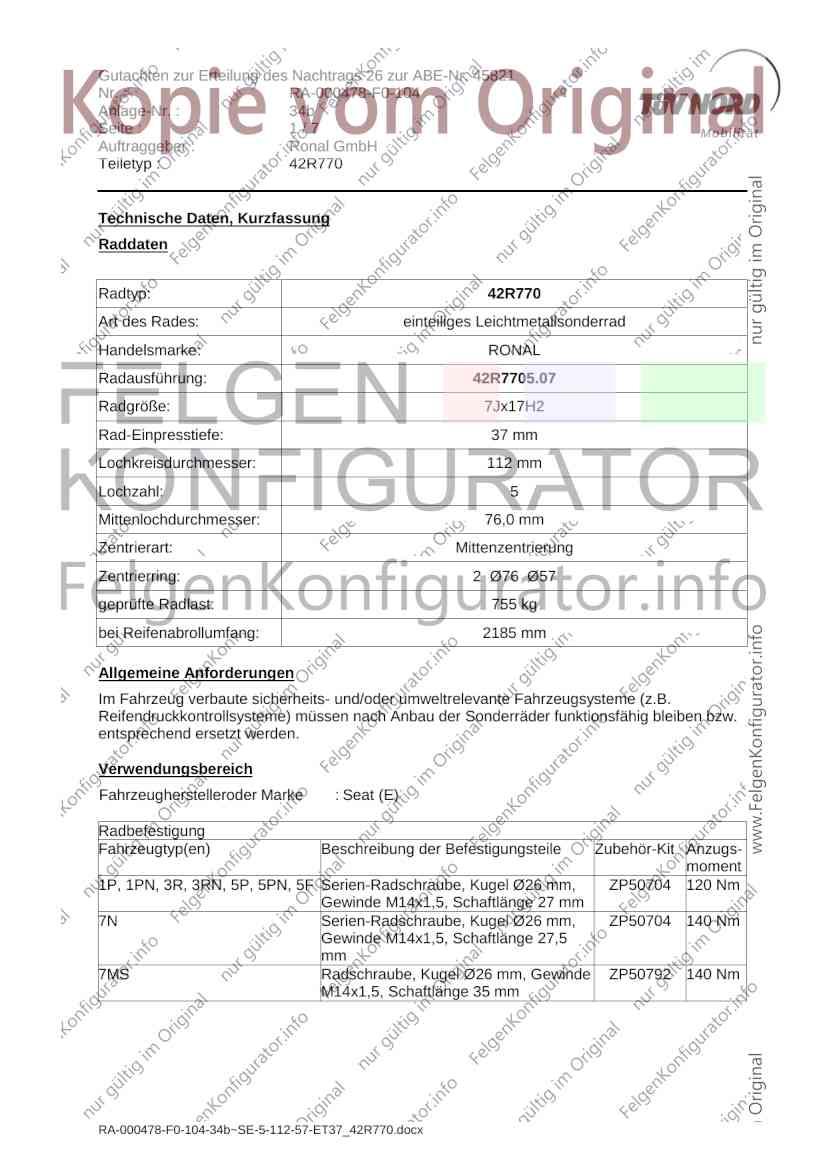

Gutachten zur Erteilung des Nachtrags 26 zur ABE-Nr. 45821
Nr. : RA-000478-F0-104
Anlage-Nr. : 34b
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770
Technische Daten, Kurzfassung
Raddaten
Radtyp: 42R770
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 42R7705.07
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 37 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 755 kg
bei Reifenabrollumfang: 2185 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeugherstelleroder Marke : Seat (E)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1P, 1PN, 3R, 3RN, 5P, 5PN, 5F Serien-Radschraube, Kugel Ø26 mm, ZP50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
7N Serien-Radschraube, Kugel Ø26 mm, ZP50704 140 Nm
Gewinde M14x1,5, Schaftlänge 27,5
mm
7MS Radschraube, Kugel Ø26 mm, Gewinde ZP50792 140 Nm
M14x1,5, Schaftlänge 35 mm
RA-000478-F0-104-34b~SE-5-112-57-ET37_42R770.docx
Gutachten zur Erteilung des Nachtrags 26 zur ABE-Nr. 45821
Nr. : RA-000478-F0-104
Anlage-Nr. : 34b
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

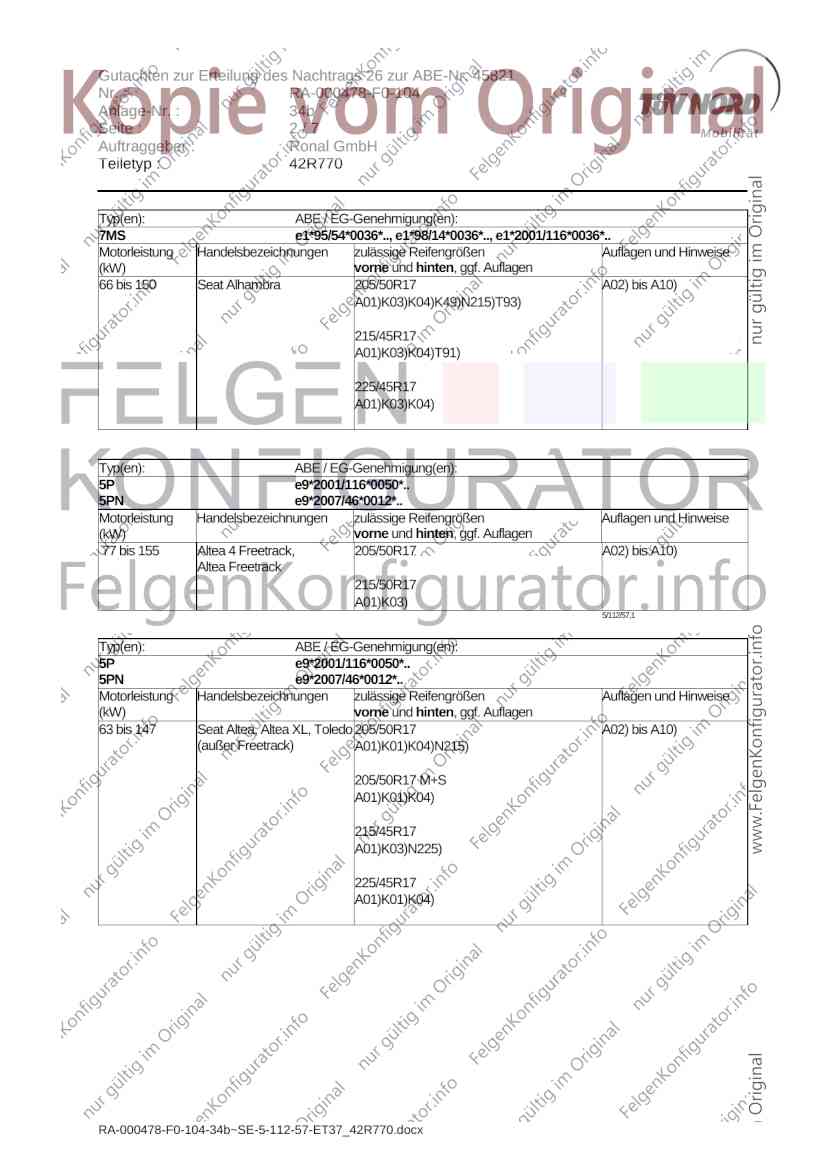

Typ(en): ABE / EG-Genehmigung(en):
7MS e1*95/54*0036*.., e1*98/14*0036*.., e1*2001/116*0036*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Seat Alhambra 205/50R17 A02) bis A10)
A01)K03)K04)K49)N215)T93)
215/45R17
A01)K03)K04)T91)
225/45R17
A01)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
5P e9*2001/116*0050*..
5PN e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 Altea 4 Freetrack, 205/50R17 A02) bis A10)
Altea Freetrack
215/50R17
A01)K03)
5/112/57,1
Typ(en): ABE / EG-Genehmigung(en):
5P e9*2001/116*0050*..
5PN e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 147 Seat Altea, Altea XL, Toledo 205/50R17 A02) bis A10)
(außer Freetrack) A01)K01)K04)N215)
205/50R17 M+S
A01)K01)K04)
215/45R17
A01)K03)N225)
225/45R17
A01)K01)K04)
RA-000478-F0-104-34b~SE-5-112-57-ET37_42R770.docx
Gutachten zur Erteilung des Nachtrags 26 zur ABE-Nr. 45821
Nr. : RA-000478-F0-104
Anlage-Nr. : 34b
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

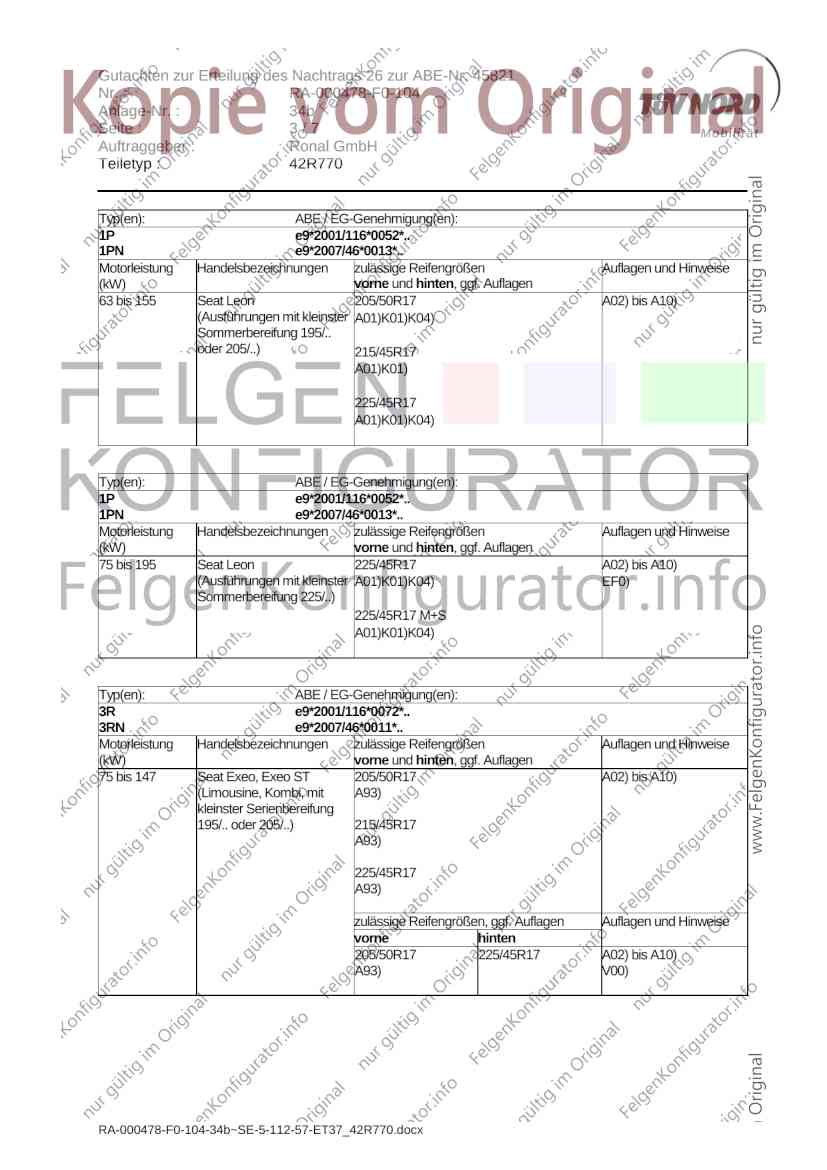

Typ(en): ABE / EG-Genehmigung(en):
1P e9*2001/116*0052*..
1PN e9*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 155 Seat Leon 205/50R17 A02) bis A10)
(Ausführungen mit kleinster A01)K01)K04)
Sommerbereifung 195/..
oder 205/..) 215/45R17
A01)K01)
225/45R17
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
1P e9*2001/116*0052*..
1PN e9*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 195 Seat Leon 225/45R17 A02) bis A10)
(Ausführungen mit kleinster A01)K01)K04) EF0)
Sommerbereifung 225/..)
225/45R17 M+S
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
3R e9*2001/116*0072*..
3RN e9*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 147 Seat Exeo, Exeo ST 205/50R17 A02) bis A10)
(Limousine, Kombi, mit A93)
kleinster Serienbereifung
195/.. oder 205/..) 215/45R17
A93)
225/45R17
A93)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A02) bis A10)
A93) V00)
RA-000478-F0-104-34b~SE-5-112-57-ET37_42R770.docx
Gutachten zur Erteilung des Nachtrags 26 zur ABE-Nr. 45821
Nr. : RA-000478-F0-104
Anlage-Nr. : 34b
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

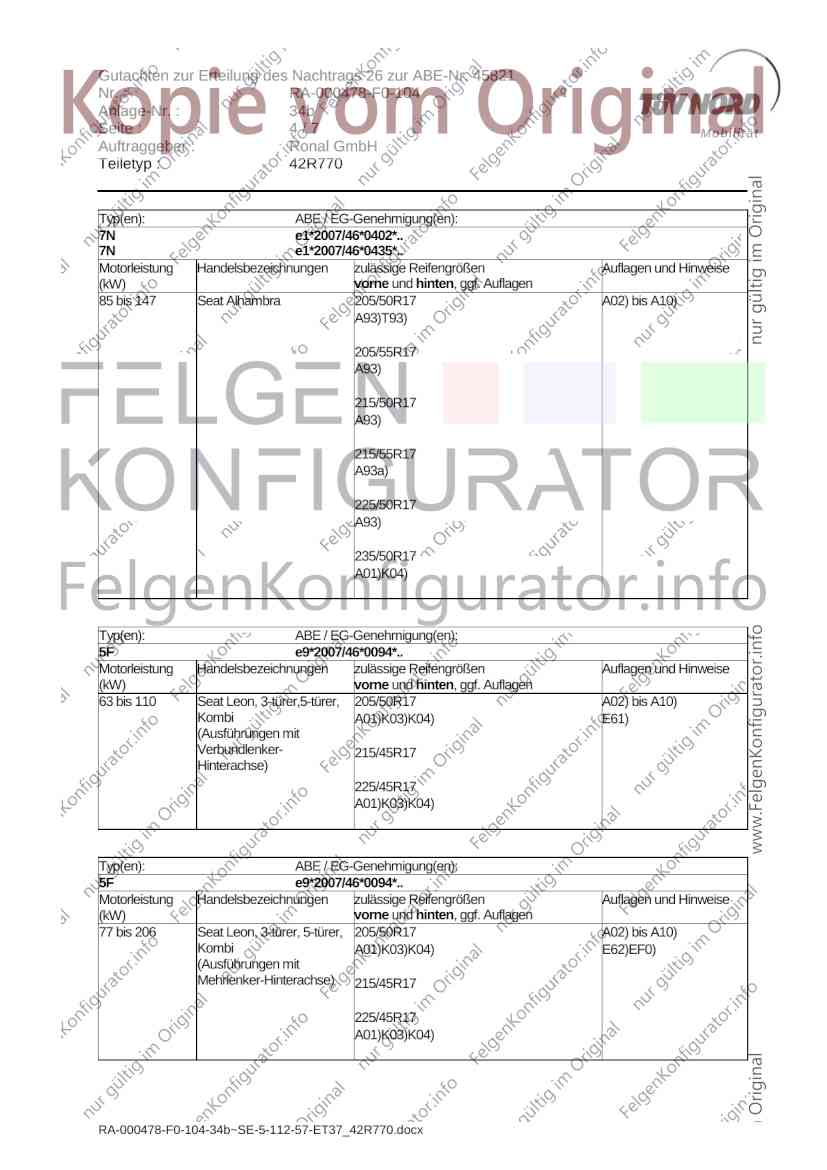

Typ(en): ABE / EG-Genehmigung(en):
7N e1*2007/46*0402*..
7N e1*2007/46*0435*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 Seat Alhambra 205/50R17 A02) bis A10)
A93)T93)
205/55R17
A93)
215/50R17
A93)
215/55R17
A93a)
225/50R17
A93)
235/50R17
A01)K04)
Typ(en): ABE / EG-Genehmigung(en):
5F e9*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 Seat Leon, 3-türer,5-türer, 205/50R17 A02) bis A10)
Kombi A01)K03)K04) E61)
(Ausführungen mit
Verbundlenker- 215/45R17
Hinterachse)
225/45R17
A01)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
5F e9*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 206 Seat Leon, 3-türer, 5-türer, 205/50R17 A02) bis A10)
Kombi A01)K03)K04) E62)EF0)
(Ausführungen mit
Mehrlenker-Hinterachse) 215/45R17
225/45R17
A01)K03)K04)
RA-000478-F0-104-34b~SE-5-112-57-ET37_42R770.docx
Gutachten zur Erteilung des Nachtrags 26 zur ABE-Nr. 45821
Nr. : RA-000478-F0-104
Anlage-Nr. : 34b
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

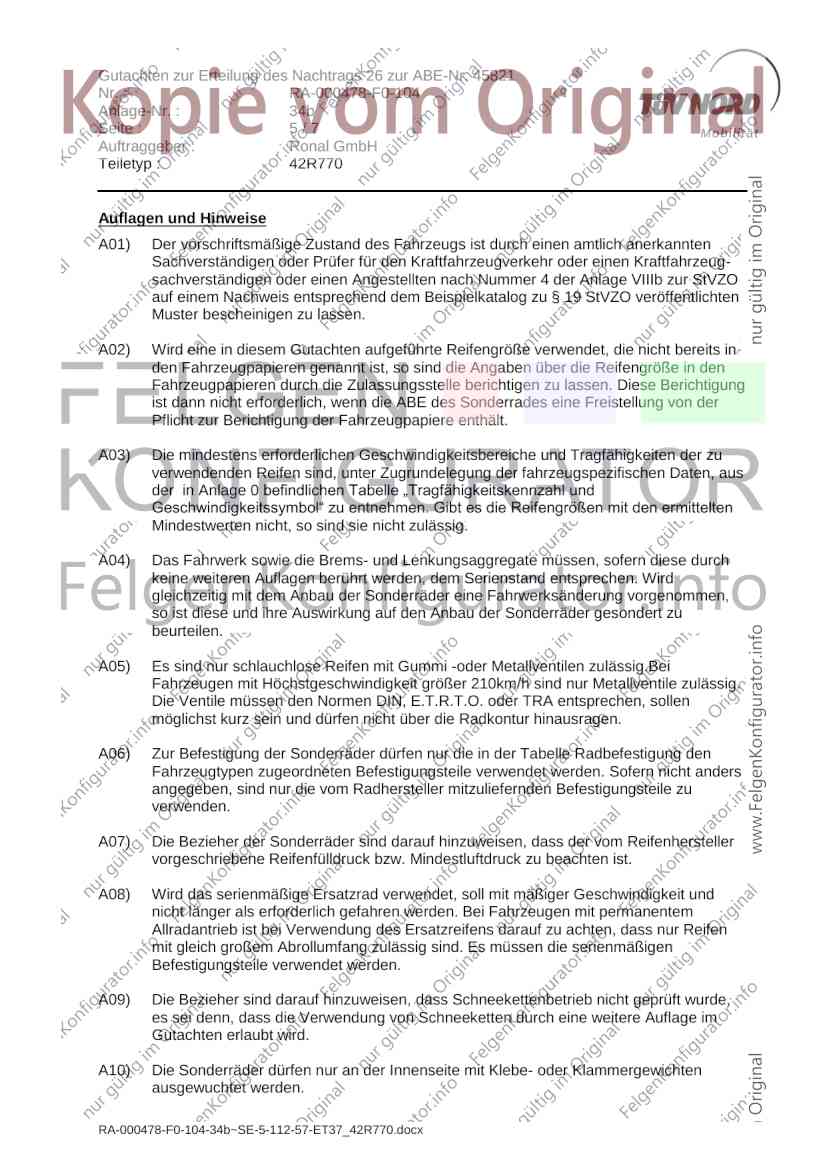

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei
Fahrzeugen mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
RA-000478-F0-104-34b~SE-5-112-57-ET37_42R770.docx
Gutachten zur Erteilung des Nachtrags 26 zur ABE-Nr. 45821
Nr. : RA-000478-F0-104
Anlage-Nr. : 34b
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

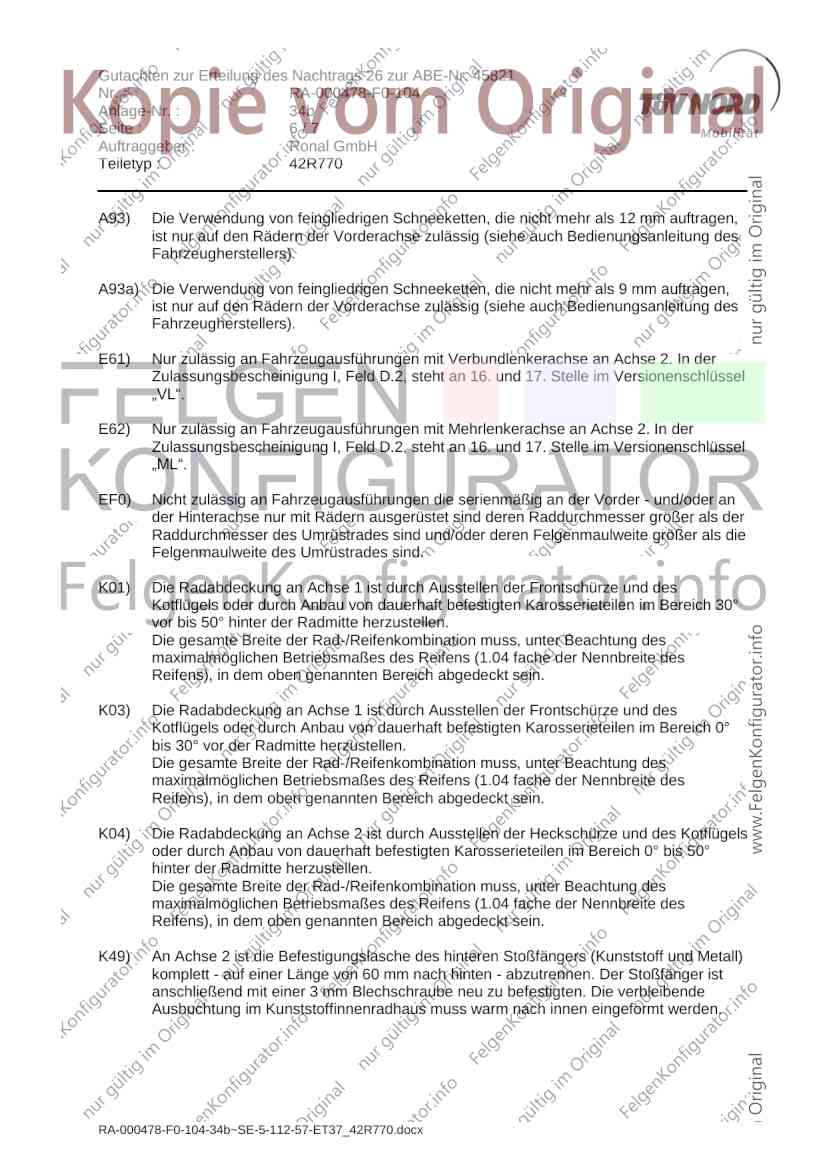

A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E61) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„VL“.
E62) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„ML“.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K49) An Achse 2 ist die Befestigungslasche des hinteren Stoßfängers (Kunststoff und Metall)
komplett - auf einer Länge von 60 mm nach hinten - abzutrennen. Der Stoßfänger ist
anschließend mit einer 3 mm Blechschraube neu zu befestigten. Die verbleibende
Ausbuchtung im Kunststoffinnenradhaus muss warm nach innen eingeformt werden.
RA-000478-F0-104-34b~SE-5-112-57-ET37_42R770.docx
Gutachten zur Erteilung des Nachtrags 26 zur ABE-Nr. 45821
Nr. : RA-000478-F0-104
Anlage-Nr. : 34b
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

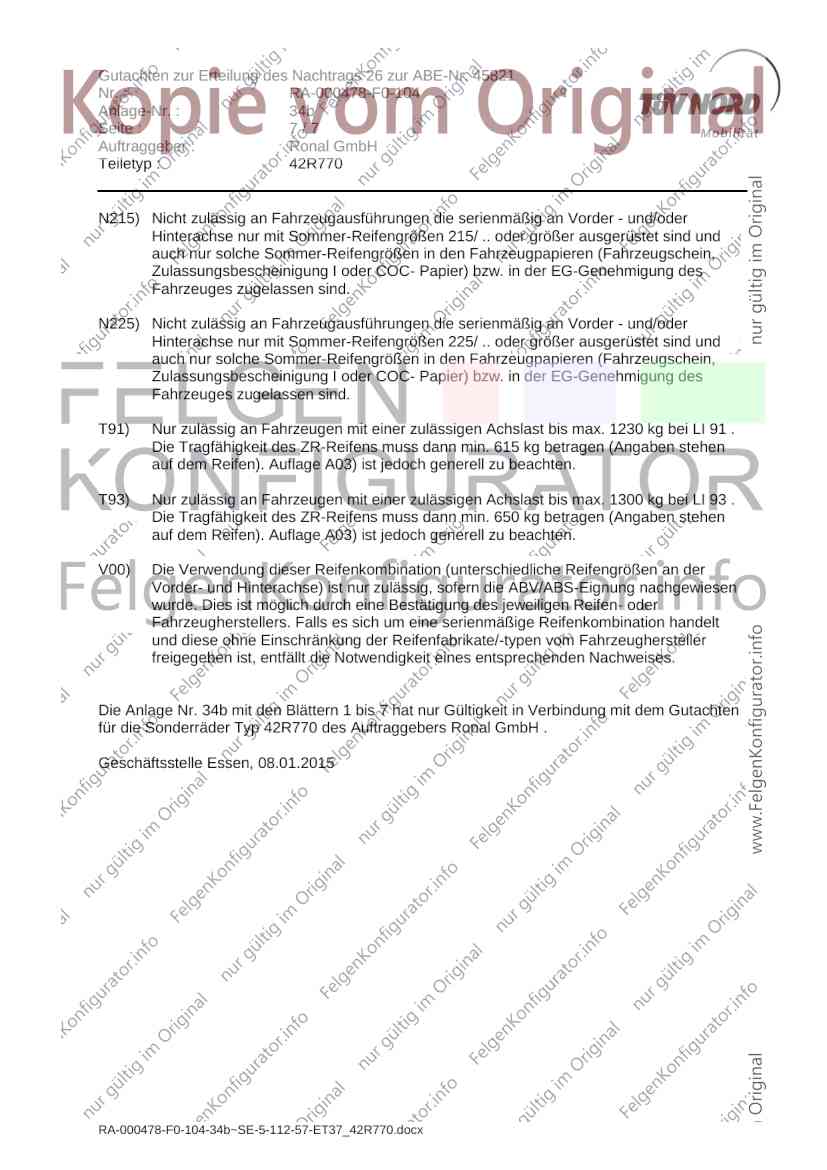

N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 34b mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 42R770 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 08.01.2015
RA-000478-F0-104-34b~SE-5-112-57-ET37_42R770.docx
