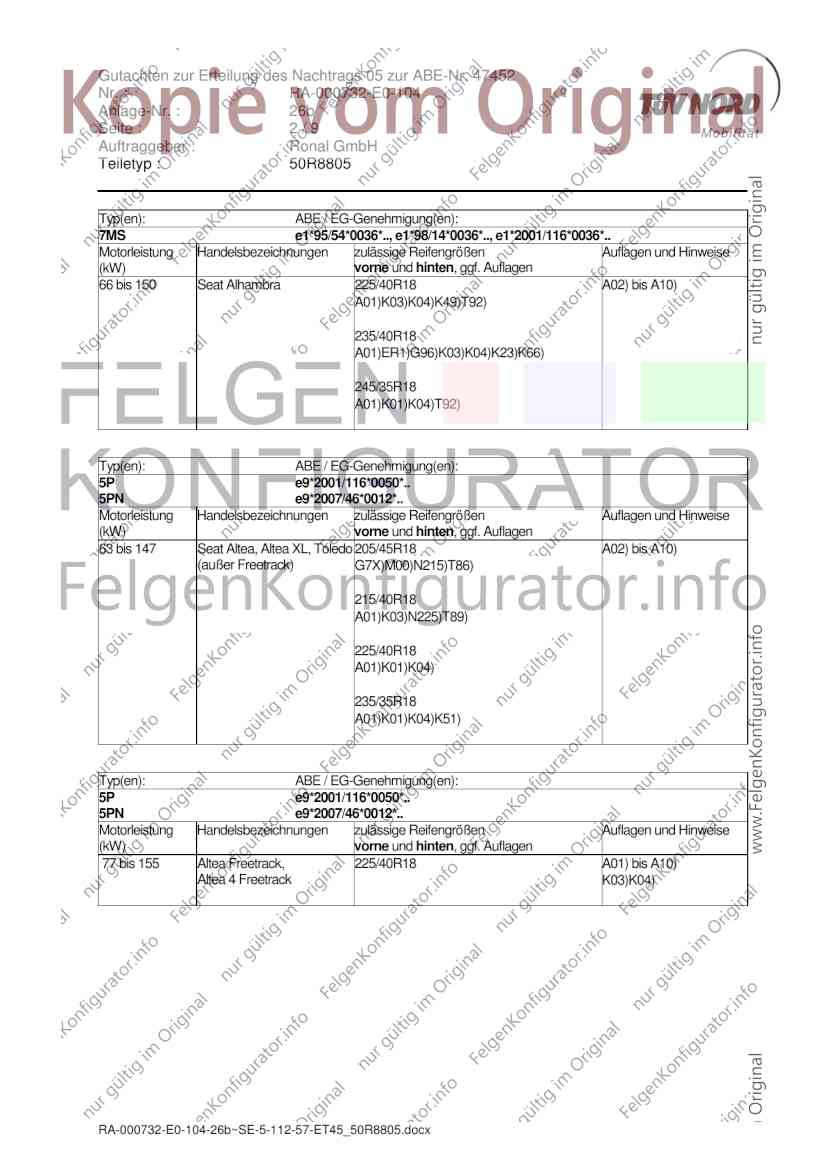

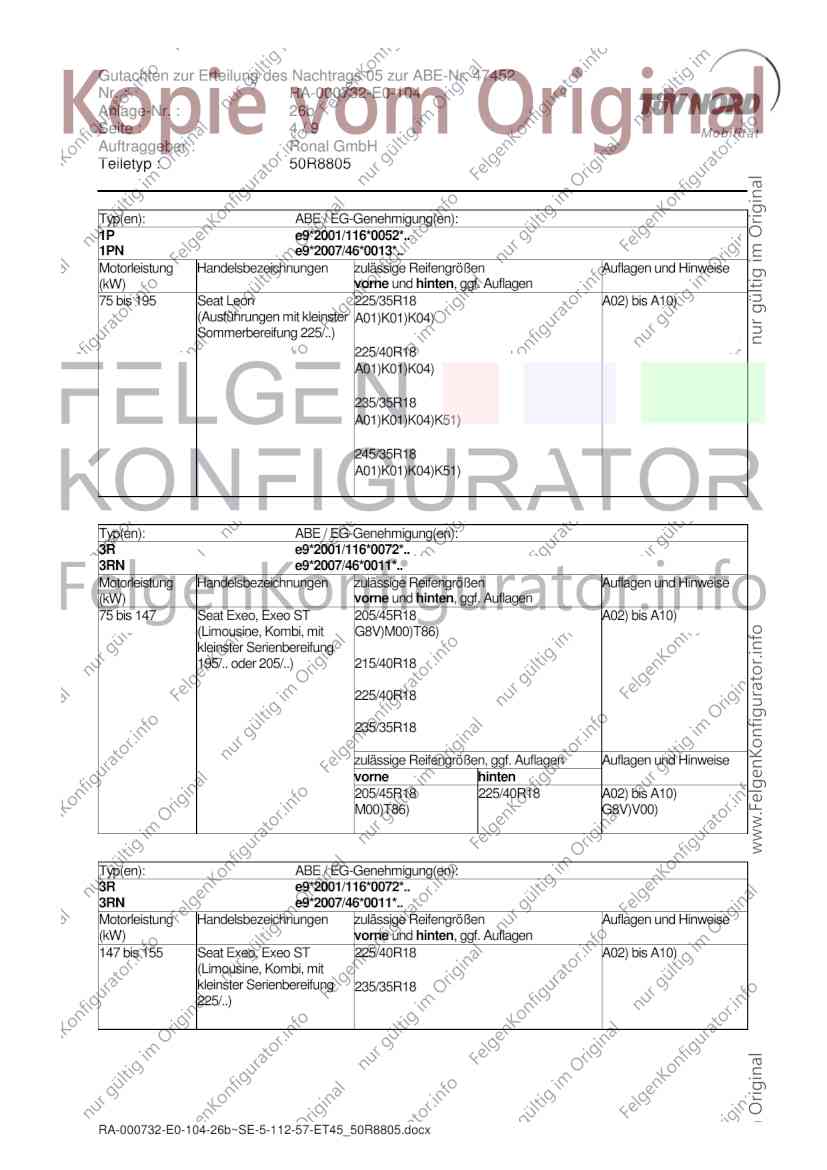

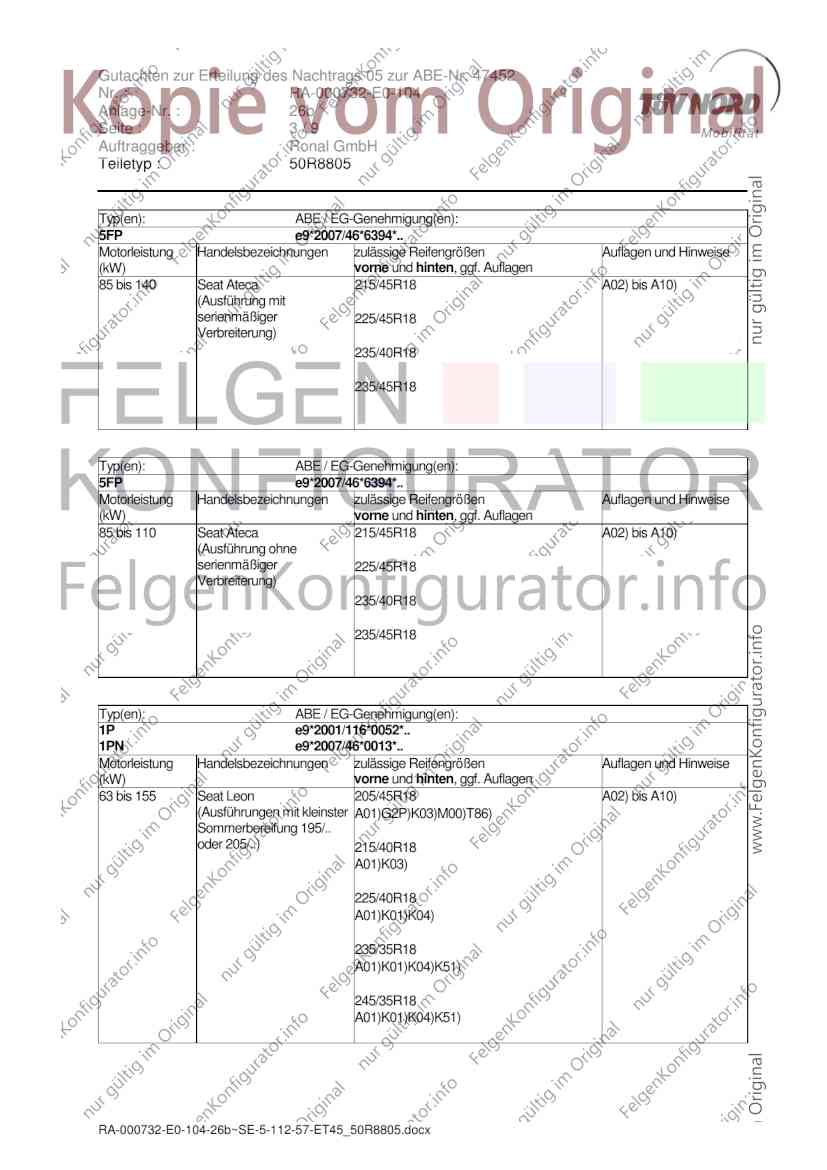

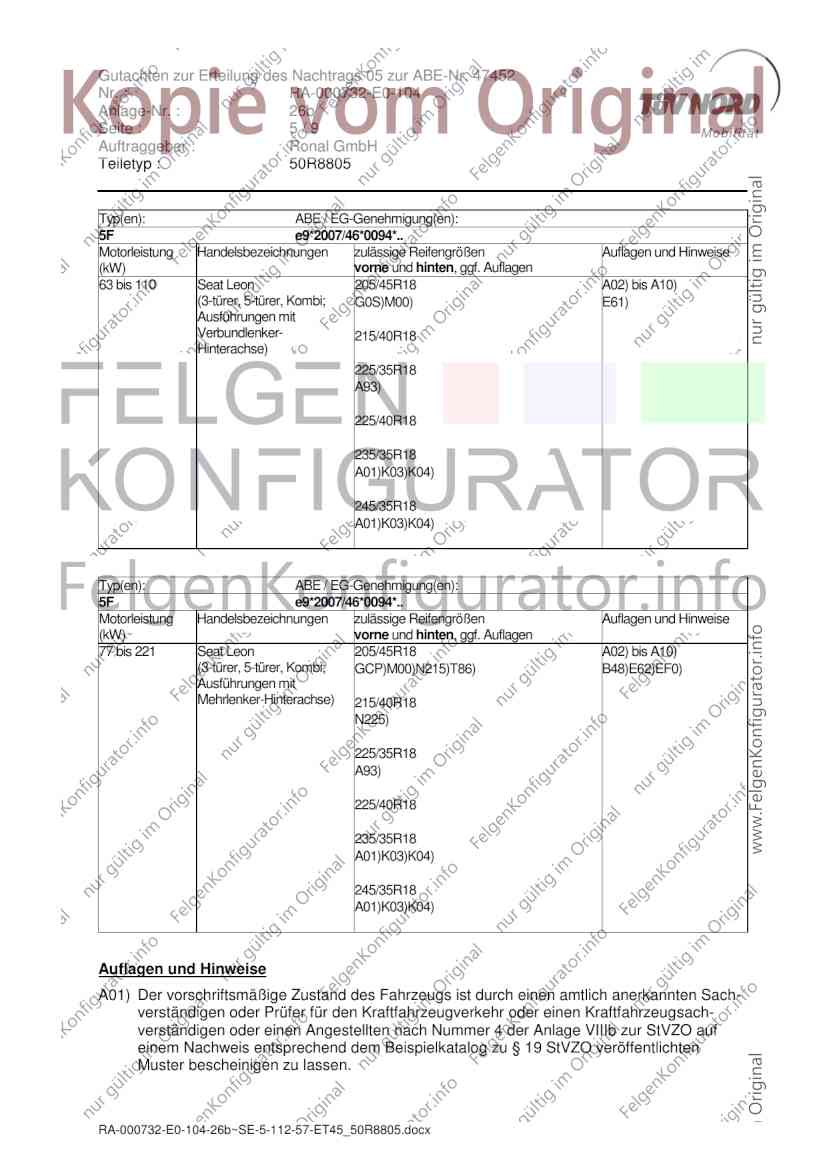

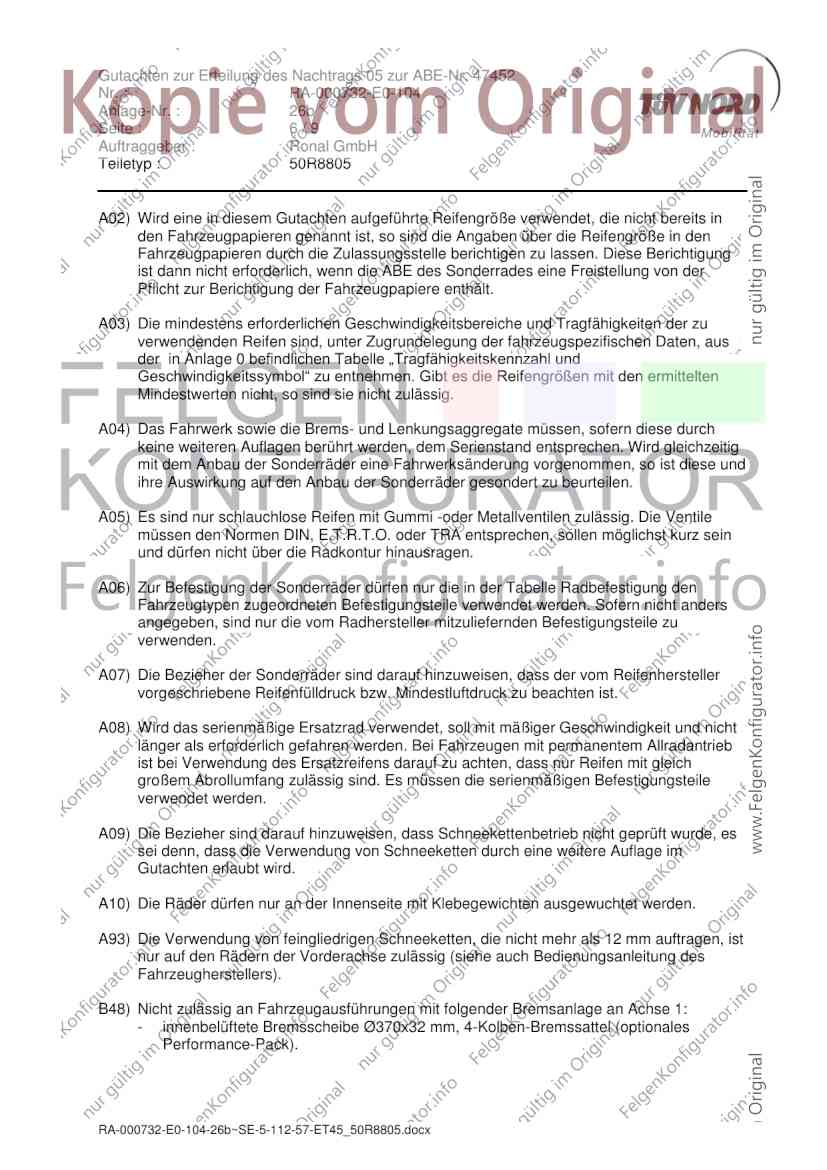

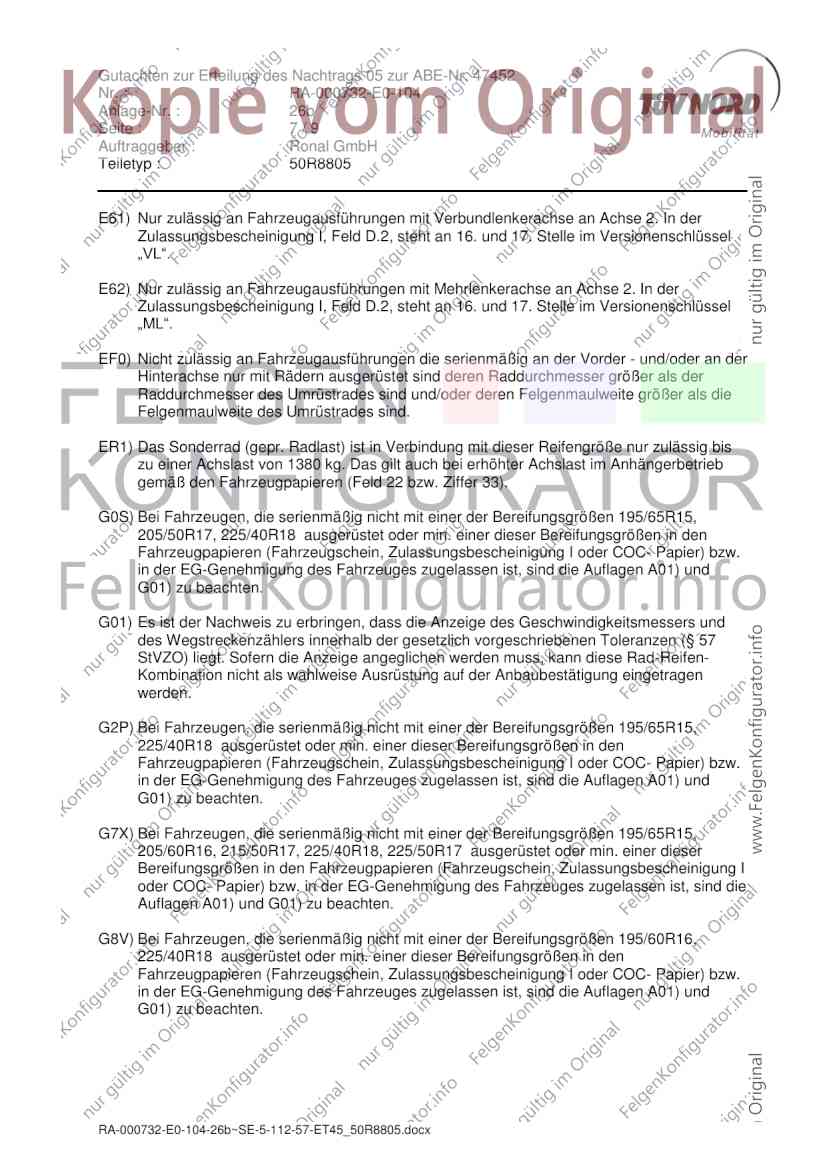

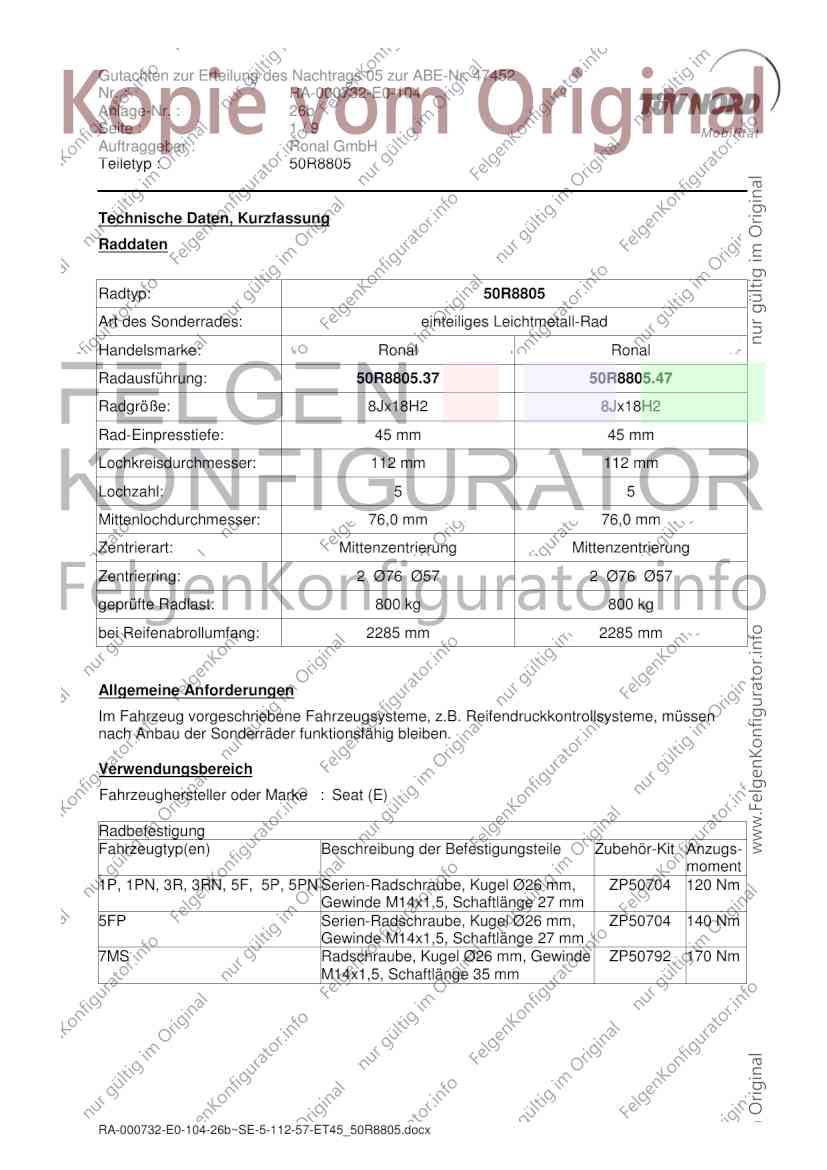

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47452
Nr. : RA-000732-E0-104
Anlage-Nr. : 26b
Seite : 1/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 50R8805
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal Ronal
Radausführung: 50R8805.37 50R8805.47
Radgröße: 8Jx18H2 8Jx18H2
Rad-Einpresstiefe: 45 mm 45 mm
Lochkreisdurchmesser: 112 mm 112 mm
Lochzahl: 5 5
Mittenlochdurchmesser: 76,0 mm 76,0 mm
Zentrierart: Mittenzentrierung Mittenzentrierung
Zentrierring: 2 Ø76 Ø57 2 Ø76 Ø57
geprüfte Radlast: 800 kg 800 kg
bei Reifenabrollumfang: 2285 mm 2285 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Seat (E)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1P, 1PN, 3R, 3RN, 5F, 5P, 5PN Serien-Radschraube, Kugel Ø26 mm, ZP50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
5FP Serien-Radschraube, Kugel Ø26 mm, ZP50704 140 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
7MS Radschraube, Kugel Ø26 mm, Gewinde ZP50792 170 Nm
M14x1,5, Schaftlänge 35 mm
RA-000732-E0-104-26b~SE-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47452
Nr. : RA-000732-E0-104
Anlage-Nr. : 26b
Seite : 2/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Typ(en): ABE / EG-Genehmigung(en):
7MS e1*95/54*0036*.., e1*98/14*0036*.., e1*2001/116*0036*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Seat Alhambra 225/40R18 A02) bis A10)
A01)K03)K04)K49)T92)
235/40R18
A01)ER1)G96)K03)K04)K23)K66)
245/35R18
A01)K01)K04)T92)
Typ(en): ABE / EG-Genehmigung(en):
5P e9*2001/116*0050*..
5PN e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 147 Seat Altea, Altea XL, Toledo 205/45R18 A02) bis A10)
(außer Freetrack) G7X)M00)N215)T86)
215/40R18
A01)K03)N225)T89)
225/40R18
A01)K01)K04)
235/35R18
A01)K01)K04)K51)
Typ(en): ABE / EG-Genehmigung(en):
5P e9*2001/116*0050*..
5PN e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 Altea Freetrack, 225/40R18 A01) bis A10)
Altea 4 Freetrack K03)K04)
RA-000732-E0-104-26b~SE-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47452
Nr. : RA-000732-E0-104
Anlage-Nr. : 26b
Seite : 3/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Typ(en): ABE / EG-Genehmigung(en):
5FP e9*2007/46*6394*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Seat Ateca 215/45R18 A02) bis A10)
(Ausführung mit
serienmäßiger 225/45R18
Verbreiterung)
235/40R18
235/45R18
Typ(en): ABE / EG-Genehmigung(en):
5FP e9*2007/46*6394*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Seat Ateca 215/45R18 A02) bis A10)
(Ausführung ohne
serienmäßiger 225/45R18
Verbreiterung)
235/40R18
235/45R18
Typ(en): ABE / EG-Genehmigung(en):
1P e9*2001/116*0052*..
1PN e9*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 155 Seat Leon 205/45R18 A02) bis A10)
(Ausführungen mit kleinster A01)G2P)K03)M00)T86)
Sommerbereifung 195/..
oder 205/..) 215/40R18
A01)K03)
225/40R18
A01)K01)K04)
235/35R18
A01)K01)K04)K51)
245/35R18
A01)K01)K04)K51)
RA-000732-E0-104-26b~SE-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47452
Nr. : RA-000732-E0-104
Anlage-Nr. : 26b
Seite : 4/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Typ(en): ABE / EG-Genehmigung(en):
1P e9*2001/116*0052*..
1PN e9*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 195 Seat Leon 225/35R18 A02) bis A10)
(Ausführungen mit kleinster A01)K01)K04)
Sommerbereifung 225/..)
225/40R18
A01)K01)K04)
235/35R18
A01)K01)K04)K51)
245/35R18
A01)K01)K04)K51)
Typ(en): ABE / EG-Genehmigung(en):
3R e9*2001/116*0072*..
3RN e9*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 147 Seat Exeo, Exeo ST 205/45R18 A02) bis A10)
(Limousine, Kombi, mit G8V)M00)T86)
kleinster Serienbereifung
195/.. oder 205/..) 215/40R18
225/40R18
235/35R18
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/45R18 225/40R18 A02) bis A10)
M00)T86) G8V)V00)
Typ(en): ABE / EG-Genehmigung(en):
3R e9*2001/116*0072*..
3RN e9*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 155 Seat Exeo, Exeo ST 225/40R18 A02) bis A10)
(Limousine, Kombi, mit
kleinster Serienbereifung 235/35R18
225/..)
RA-000732-E0-104-26b~SE-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47452
Nr. : RA-000732-E0-104
Anlage-Nr. : 26b
Seite : 5/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Typ(en): ABE / EG-Genehmigung(en):
5F e9*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 Seat Leon 205/45R18 A02) bis A10)
(3-türer, 5-türer, Kombi; G0S)M00) E61)
Ausführungen mit
Verbundlenker- 215/40R18
Hinterachse)
225/35R18
A93)
225/40R18
235/35R18
A01)K03)K04)
245/35R18
A01)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
5F e9*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 221 Seat Leon 205/45R18 A02) bis A10)
(3-türer, 5-türer, Kombi; GCP)M00)N215)T86) B48)E62)EF0)
Ausführungen mit
Mehrlenker-Hinterachse) 215/40R18
N225)
225/35R18
A93)
225/40R18
235/35R18
A01)K03)K04)
245/35R18
A01)K03)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000732-E0-104-26b~SE-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47452
Nr. : RA-000732-E0-104
Anlage-Nr. : 26b
Seite : 6/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B48) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1:
- innenbelüftete Bremsscheibe Ø370x32 mm, 4-Kolben-Bremssattel (optionales
Performance-Pack).
RA-000732-E0-104-26b~SE-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47452
Nr. : RA-000732-E0-104
Anlage-Nr. : 26b
Seite : 7/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
E61) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„VL“.
E62) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„ML“.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1380 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G0S) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/50R17, 225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G2P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G7X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/60R16, 215/50R17, 225/40R18, 225/50R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G8V) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
RA-000732-E0-104-26b~SE-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47452
Nr. : RA-000732-E0-104
Anlage-Nr. : 26b
Seite : 8/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805

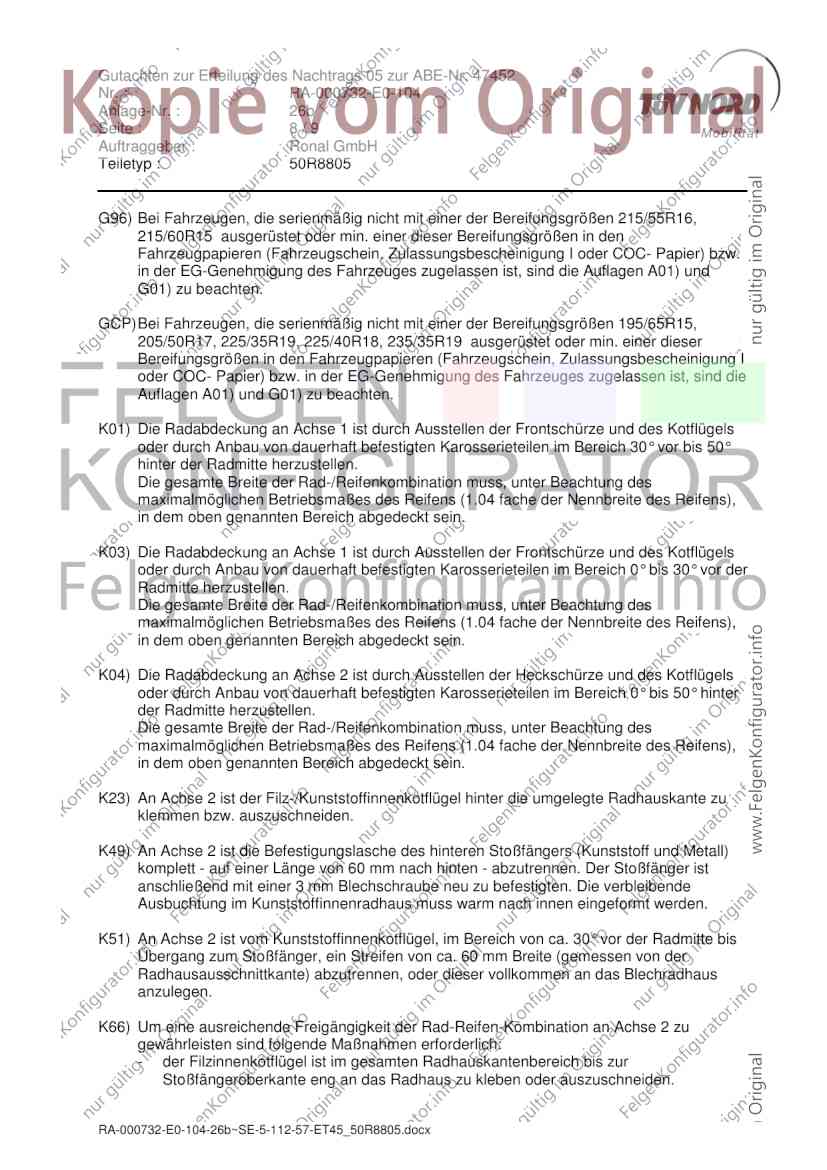

G96) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16,
215/60R15 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
GCP) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/50R17, 225/35R19, 225/40R18, 235/35R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K49) An Achse 2 ist die Befestigungslasche des hinteren Stoßfängers (Kunststoff und Metall)
komplett - auf einer Länge von 60 mm nach hinten - abzutrennen. Der Stoßfänger ist
anschließend mit einer 3 mm Blechschraube neu zu befestigten. Die verbleibende
Ausbuchtung im Kunststoffinnenradhaus muss warm nach innen eingeformt werden.
K51) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von ca. 30° vor der Radmitte bis
Übergang zum Stoßfänger, ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus
anzulegen.
K66) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im gesamten Radhauskantenbereich bis zur
Stoßfängeroberkante eng an das Radhaus zu kleben oder auszuschneiden.
RA-000732-E0-104-26b~SE-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 47452
Nr. : RA-000732-E0-104
Anlage-Nr. : 26b
Seite : 9/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805

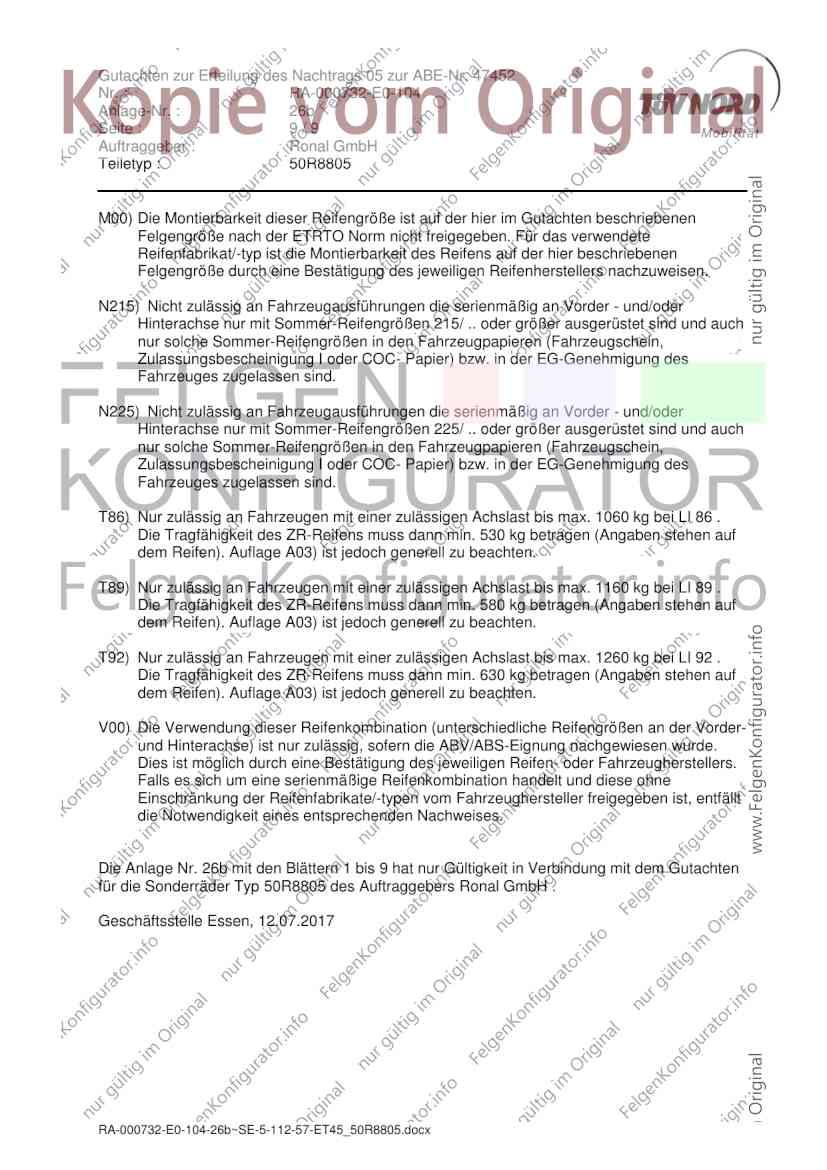

M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 26b mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 50R8805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 12.07.2017
RA-000732-E0-104-26b~SE-5-112-57-ET45_50R8805.docx
