Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b
Seite : 1 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Technische Daten, Kurzfassung
Raddaten
Radtyp: DE807
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 112G
Radgröße: 8Jx17EH2+
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø57.1
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Seat
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1P, 1PN, 3R, 3RN, 5P, 5PN, 5F Radschraube, Kegel 60°, Gewinde 4723 120 Nm
M14x1,5, Schaftlänge 29 mm
5FP, 7N Radschraube, Kegel 60°, Gewinde 4723 140 Nm
M14x1,5, Schaftlänge 29 mm
7MS Radschraube, Kegel 60°, Gewinde 4670 170 Nm
M14x1,5, Schaftlänge 32 mm
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b

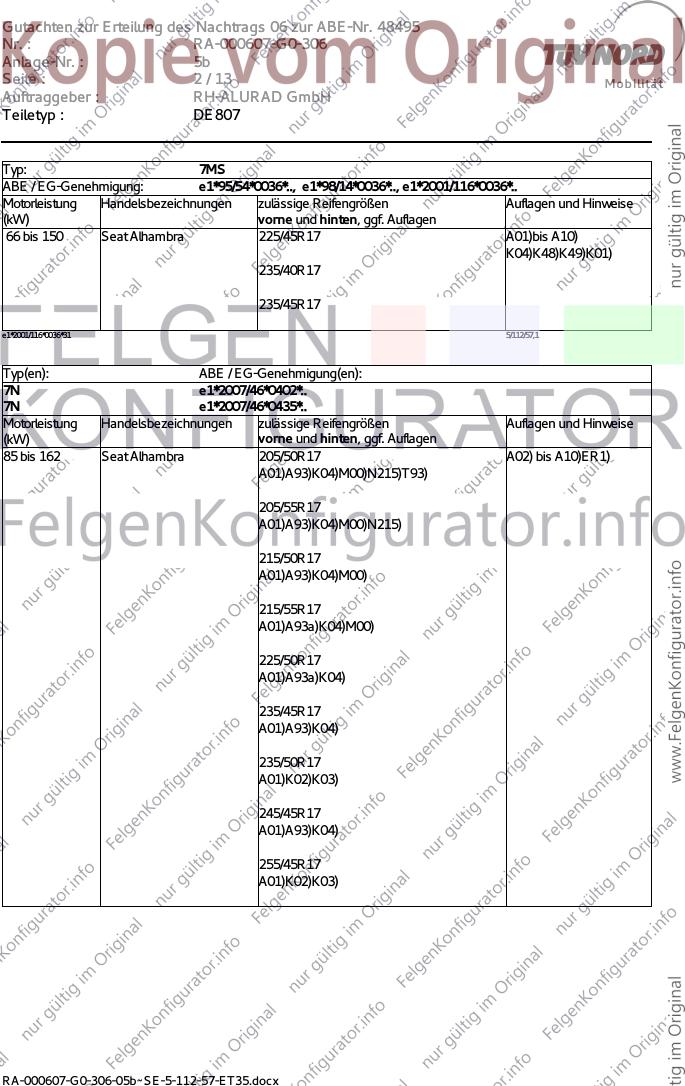

Seite : 2 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ: 7MS
ABE / EG-Genehmigung: e1*95/54*0036*.., e1*98/14*0036*.., e1*2001/116*0036*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Seat Alhambra 225/45R17 A01)bis A10)
K04)K48)K49)K01)
235/40R17
235/45R17
e1*2001/116*0036*31 5/112/57,1
Typ(en): ABE / EG-Genehmigung(en):
7N e1*2007/46*0402*..
7N e1*2007/46*0435*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 162 Seat Alhambra 205/50R17 A02) bis A10)ER1)
A01)A93)K04)M00)N215)T93)
205/55R17
A01)A93)K04)M00)N215)
215/50R17
A01)A93)K04)M00)
215/55R17
A01)A93a)K04)M00)
225/50R17
A01)A93a)K04)
235/45R17
A01)A93)K04)
235/50R17
A01)K02)K03)
245/45R17
A01)A93)K04)
255/45R17
A01)K02)K03)
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b
Seite : 3 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
5P e9*2001/116*0050*..
5PN e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 147 Seat Altea, Altea XL, Toledo 205/50R17 A02) bis A10)
(außer Freetrack) A01)K01)K04)K50)K51)K52)M00)N215)
215/45R17
A01)K01)K04)K51)N225)
225/45R17
A01)K01)K04)K50)K51)K52)
235/40R17
A01)K01)K04)K51)K52)
Typ(en): ABE / EG-Genehmigung:
5P e9*2001/116*0050*..
5PN e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 Seat Altea 4 Freetrack 205/50R17 M+S A01) bis A10)
M00) K03)K51)
5/112/57
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b

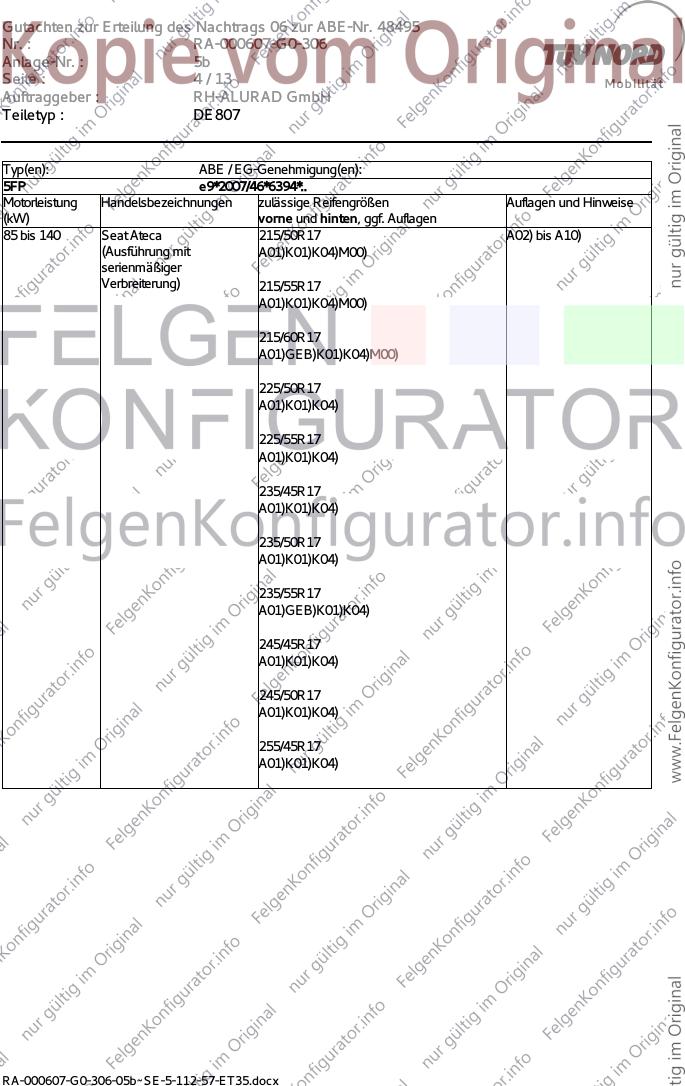

Seite : 4 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
5FP e9*2007/46*6394*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Seat Ateca 215/50R17 A02) bis A10)
(Ausführung mit A01)K01)K04)M00)
serienmäßiger
Verbreiterung) 215/55R17
A01)K01)K04)M00)
215/60R17
A01)GEB)K01)K04)M00)
225/50R17
A01)K01)K04)
225/55R17
A01)K01)K04)
235/45R17
A01)K01)K04)
235/50R17
A01)K01)K04)
235/55R17
A01)GEB)K01)K04)
245/45R17
A01)K01)K04)
245/50R17
A01)K01)K04)
255/45R17
A01)K01)K04)
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b

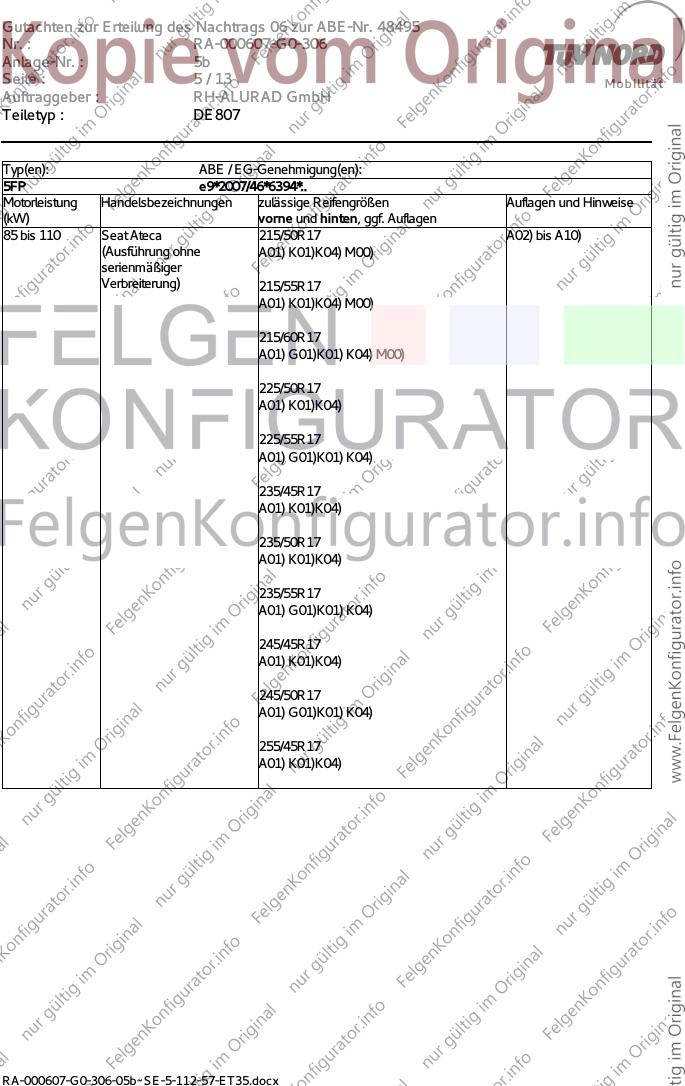

Seite : 5 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
5FP e9*2007/46*6394*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Seat Ateca 215/50R17 A02) bis A10)
(Ausführung ohne A01) K01)K04) M00)
serienmäßiger
Verbreiterung) 215/55R17
A01) K01)K04) M00)
215/60R17
A01) G01)K01) K04) M00)
225/50R17
A01) K01)K04)
225/55R17
A01) G01)K01) K04)
235/45R17
A01) K01)K04)
235/50R17
A01) K01)K04)
235/55R17
A01) G01)K01) K04)
245/45R17
A01) K01)K04)
245/50R17
A01) G01)K01) K04)
255/45R17
A01) K01)K04)
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b

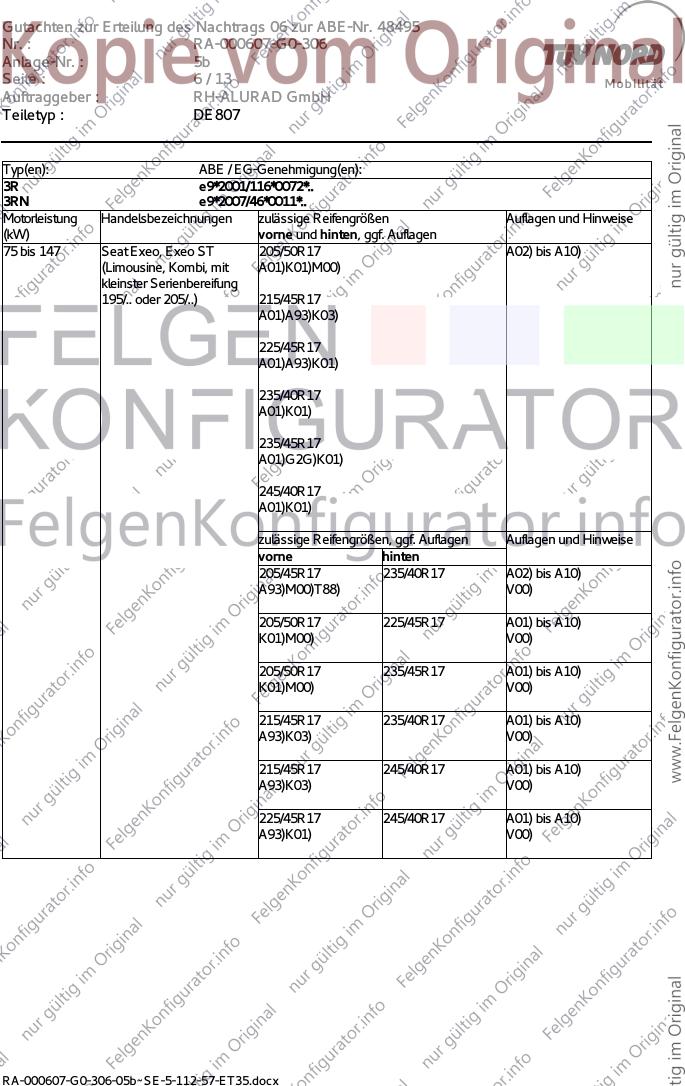

Seite : 6 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
3R e9*2001/116*0072*..
3RN e9*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 147 Seat Exeo, Exeo ST 205/50R17 A02) bis A10)
(Limousine, Kombi, mit A01)K01)M00)
kleinster Serienbereifung
195/.. oder 205/..) 215/45R17
A01)A93)K03)
225/45R17
A01)A93)K01)
235/40R17
A01)K01)
235/45R17
A01)G2G)K01)
245/40R17
A01)K01)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/45R17 235/40R17 A02) bis A10)
A93)M00)T88) V00)
205/50R17 225/45R17 A01) bis A10)
K01)M00) V00)
205/50R17 235/45R17 A01) bis A10)
K01)M00) V00)
215/45R17 235/40R17 A01) bis A10)
A93)K03) V00)
215/45R17 245/40R17 A01) bis A10)
A93)K03) V00)
225/45R17 245/40R17 A01) bis A10)
A93)K01) V00)
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b
Seite : 7 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
3R e9*2001/116*0072*..
3RN e9*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 155 Seat Exeo, Exeo ST 225/45R17 A02) bis A10)
(Limousine, Kombi, mit A01)A93)K01)
kleinster Serienbereifung
225/..) 235/40R17
A01)K01)
235/45R17
A01)G01)K01)
245/40R17
A01)K01)
Typ(en): ABE / EG-Genehmigung(en):
1P e9*2001/116*0052*..
1PN e9*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 155 Seat Leon 205/50R17 A02) bis A10)
(Ausführungen mit kleinster A01)K01)K04)K51)K52)M00)
Sommerbereifung 195/..
oder 205/..) 215/45R17
A01)K01)K04)K51)
225/45R17
A01)K01)K04)K51)K52)
235/40R17
A01)K01)K04)K51)K52)
245/40R17
A01)K01)K02)K51)K52)
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b
Seite : 8 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
1P e9*2001/116*0052*..
1PN e9*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 195 Seat Leon 225/45R17 A02) bis A10)
(Ausführungen mit kleinster A01)K01)K04)K51)K52) EF0)
Sommerbereifung 225/..)
225/45R17 M+S
A01)K01)K04)K51)K52)
235/40R17
A01)K01)K04)K51)K52)
245/40R17
A01)K01)K02)K51)K52)
Typ(en): ABE / EG-Genehmigung(en):
5F e9*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 221 Seat Leon 205/45R17 A02) bis A10)
(3-türer, 5-türer, Kombi; A01) K03)K04) M00) N215) E62)EF0)
Ausführungen mit
Mehrlenker-Hinterachse) 205/50R17
A01) K01)K04) M00) N215)
215/45R17
A01) K03)K04) N225)
225/45R17
A01) K01)K04)
235/40R17
A01) K01)K04)
235/45R17
A01) GCR)K01) K04) K25) K65)
245/40R17
A01) K01)K04) K66)
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b
Seite : 9 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
5F e9*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 Seat Leon 205/45R17 A02) bis A10)
(3-türer, 5-türer, Kombi; A01) K03)K04) M00) E61)
Ausführungen mit
Verbundlenker- 205/50R17
Hinterachse) A01) K01)K04) K28) K66) M00)
215/45R17
A01) K03)K04)
225/45R17
A01) K01)K04) K28) K66)
235/40R17
A01) K01)K04) K28) K66)
235/45R17
A01) G1D)K01) K04) K25) K28) K65) K66)
245/40R17
A01) K01)K04) K28) K66)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b
Seite : 10 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei
Fahrzeugen mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E61) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„VL“.
E62) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„ML“.
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b
Seite : 11 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1420 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G1D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/50R17
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G2G) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/60R16
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GCR) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17,
225/35R19, 235/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GEB) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R19,
225/50R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b
Seite : 12 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K48) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind die
Radhausausschnittkanten im Bereich von der Radmitte bis zum Stoßfänger umzulegen.
K49) An Achse 2 ist die Befestigungslasche des hinteren Stoßfängers (Kunststoff und Metall)
komplett - auf einer Länge von 60 mm nach hinten - abzutrennen. Der Stoßfänger ist
anschließend mit einer 3 mm Blechschraube neu zu befestigten. Die verbleibende
Ausbuchtung im Kunststoffinnenradhaus muss warm nach innen eingeformt werden.
K50) An Achse 1 ist der obere Befestigungspunkt des Kunststoffinnenkotflügels (im Bereich
hinter der Radmitte) nach oben zu formen.
K51) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von ca. 30° vor der Radmitte
bis Übergang zum Stoßfänger, ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus
anzulegen.
K52) An Achse 2 ist zusätzlich die Radhauskante im Bereich von ca. 30° vor der Radmitte bis
Übergang zum Stoßfänger aufzuweiten.
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48495
Nr. : RA-000607-G0-306
Anlage-Nr. : 5b
Seite : 13 / 13 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
K65) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich 15° vor und 30° hinter
der Radmitte sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.
K66) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im gesamten Radhauskantenbereich bis zur
Stoßfängeroberkante eng an das Radhaus zu kleben oder auszuschneiden.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 5b mit den Blättern 1 bis 13 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ DE807 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 16.10.2017
RA-000607-G0-306-05b~SE-5-112-57-ET35.docx
