Gutachten 366-0045-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 81 SEAT Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 20.02.2018
__________________________________________________________________________________________________________________

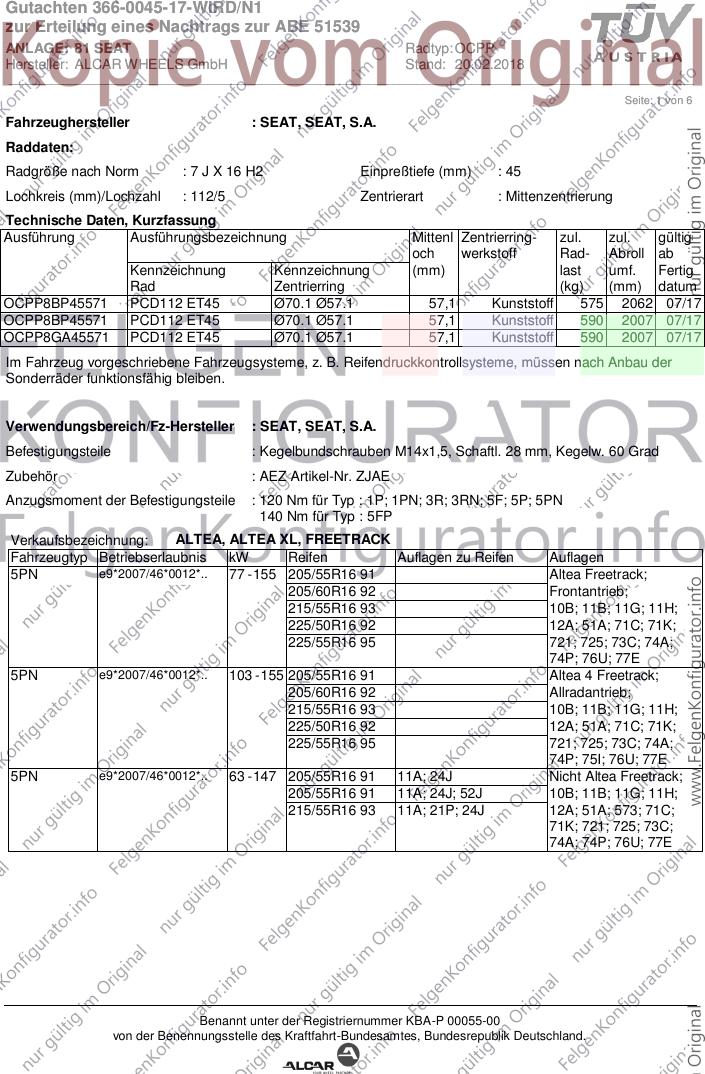

Seite: 1 von 6
Fahrzeughersteller : SEAT, SEAT, S.A.
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OCPP8BP45571 PCD112 ET45 Ø70.1 Ø57.1 57,1 Kunststoff 575 2062 07/17
OCPP8BP45571 PCD112 ET45 Ø70.1 Ø57.1 57,1 Kunststoff 590 2007 07/17
OCPP8GA45571 PCD112 ET45 Ø70.1 Ø57.1 57,1 Kunststoff 590 2007 07/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SEAT, SEAT, S.A.
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJAE
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1P; 1PN; 3R; 3RN; 5F; 5P; 5PN
140 Nm für Typ : 5FP
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 77 - 155 205/55R16 91 Altea Freetrack;
205/60R16 92 Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 12A; 51A; 71C; 71K;
225/55R16 95 721; 725; 73C; 74A;
74P; 76U; 77E
5PN e9*2007/46*0012*.. 103 - 155 205/55R16 91 Altea 4 Freetrack;
205/60R16 92 Allradantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 12A; 51A; 71C; 71K;
225/55R16 95 721; 725; 73C; 74A;
74P; 75I; 76U; 77E
5PN e9*2007/46*0012*.. 63 - 147 205/55R16 91 11A; 24J Nicht Altea Freetrack;
205/55R16 91 11A; 24J; 52J 10B; 11B; 11G; 11H;
215/55R16 93 11A; 21P; 24J 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 76U; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 81 SEAT Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 20.02.2018
__________________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 63 - 147 205/55R16 91 11A; 24J Nicht Altea Freetrack;
205/55R16 91 11A; 24J; 52J 10B; 11B; 11G; 11H;
215/55R16 93 11A; 21P; 24J 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 76U; 77E
5P e9*2001/116*0050*.. 103 - 155 205/55R16 91 Altea 4 Freetrack;
205/60R16 92 Allradantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 12A; 51A; 71C; 71K;
225/55R16 95 721; 725; 73C; 74A;
74P; 75I; 76U; 77E
5P e9*2001/116*0050*.. 77 - 155 205/55R16 91 Altea Freetrack;
205/60R16 92 Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 12A; 51A; 71C; 71K;
225/55R16 95 721; 725; 73C; 74A;
74P; 76U; 77E
Verkaufsbezeichnung: ATECA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5FP e9*2007/46*6394*.. 85 - 140 215/60R16 95 Allradantrieb;
225/55R16 95 Frontantrieb;
225/60R16 98 10B; 11B; 11G; 11H;
235/55R16 98 12A; 51A; 71C; 71K;
235/60R16 100 721; 725; 73C; 74A;
245/50R16 97 74P; 76U; 77E
245/55R16 100
Verkaufsbezeichnung: EXEO, EXEO ST
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3R e9*2001/116*0072*.. 75 - 155 205/55R16 12T; 51G Kombi; Frontantrieb;
3RN e9*2007/46*0011*.. 10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76U; 77E
3R e9*2001/116*0072*.. 75 - 147 205/55R16 12T; 51G Stufenheck;
3RN e9*2007/46*0011*.. 105 - 110 195/60R16 12T; 51G Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76U; 77E; MAO
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 63 - 155 205/55R16 51G Schrägheck;
1PN e9*2007/46*0013*.. 215/55R16 93 11A; 22P; 24J; 24M; Frontantrieb;
51J 10B; 10S; 11B; 11G;
225/50R16 92 11A; 22P; 24J; 24M 11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74A; 74P; 76U; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 81 SEAT Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 20.02.2018
__________________________________________________________________________________________________________________

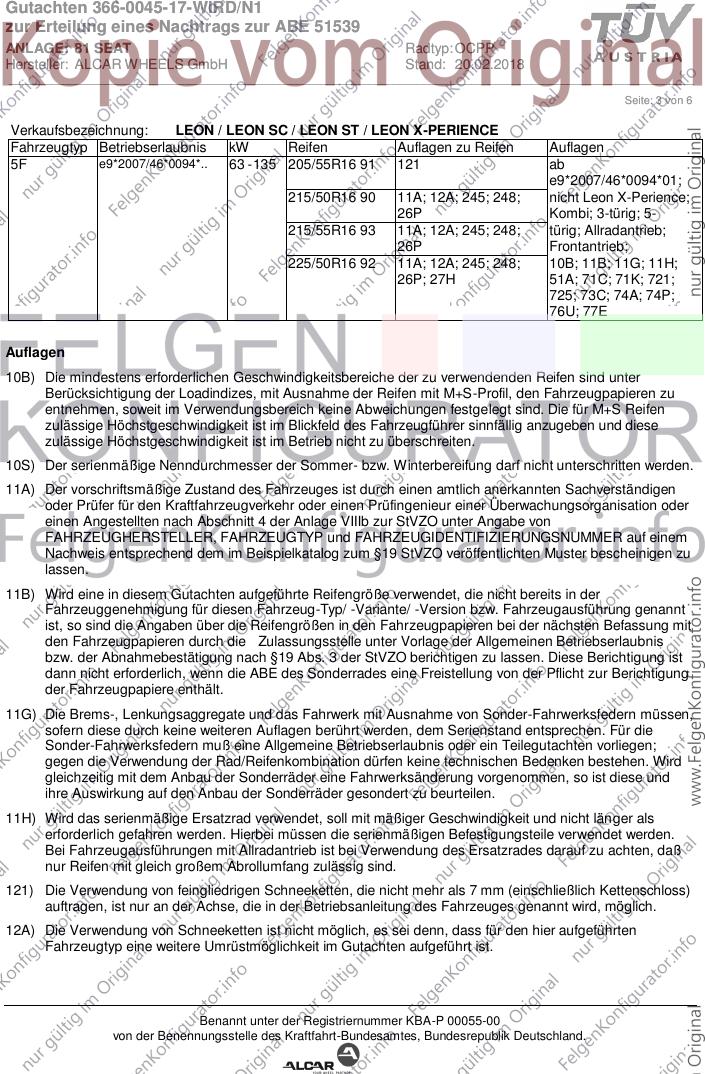

Seite: 3 von 6
Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 63 - 135 205/55R16 91 121 ab
e9*2007/46*0094*01;
215/50R16 90 11A; 12A; 245; 248; nicht Leon X-Perience;
26P Kombi; 3-türig; 5-
215/55R16 93 11A; 12A; 245; 248; türig; Allradantrieb;
26P Frontantrieb;
225/50R16 92 11A; 12A; 245; 248; 10B; 11B; 11G; 11H;
26P; 27H 51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76U; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
121) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 81 SEAT Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 20.02.2018
__________________________________________________________________________________________________________________

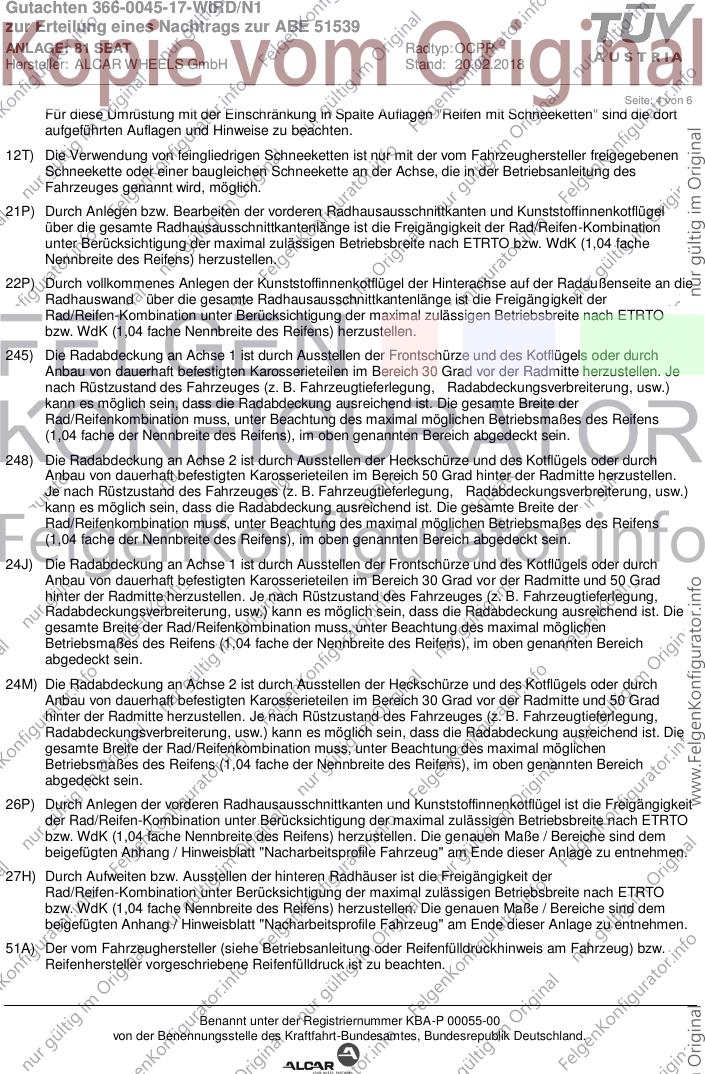

Seite: 4 von 6
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 81 SEAT Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 20.02.2018
__________________________________________________________________________________________________________________

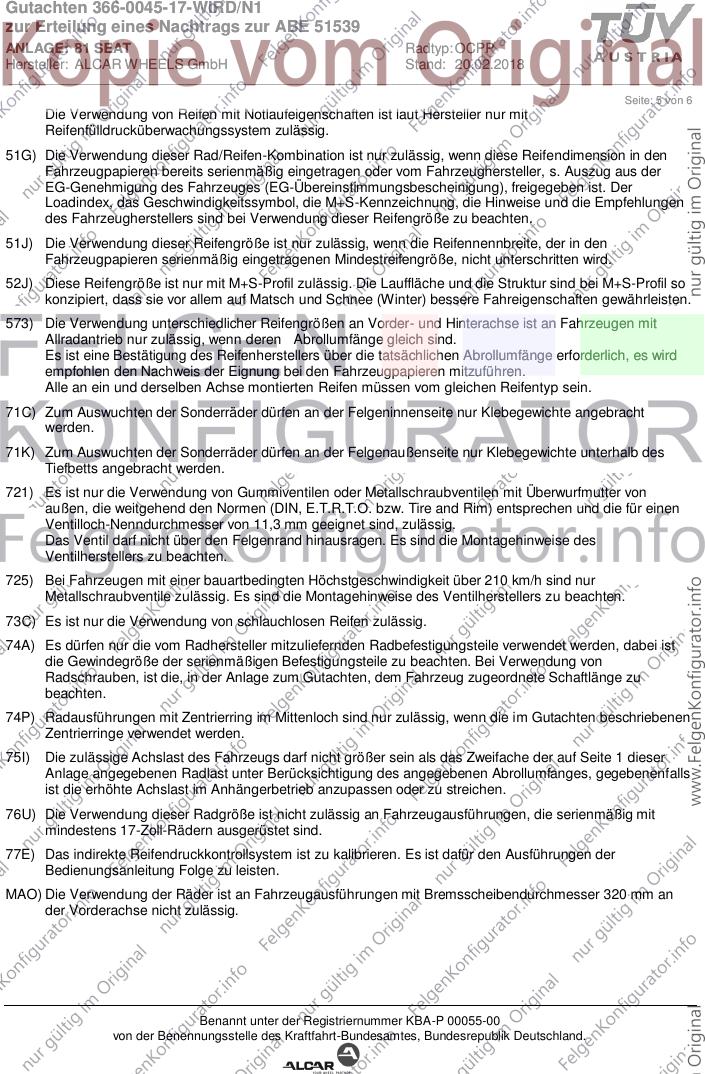

Seite: 5 von 6
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
MAO) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an
der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 81 SEAT Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 20.02.2018
__________________________________________________________________________________________________________________
Seite: 6 von 6
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 400 y = 310 8 HA
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 25 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
