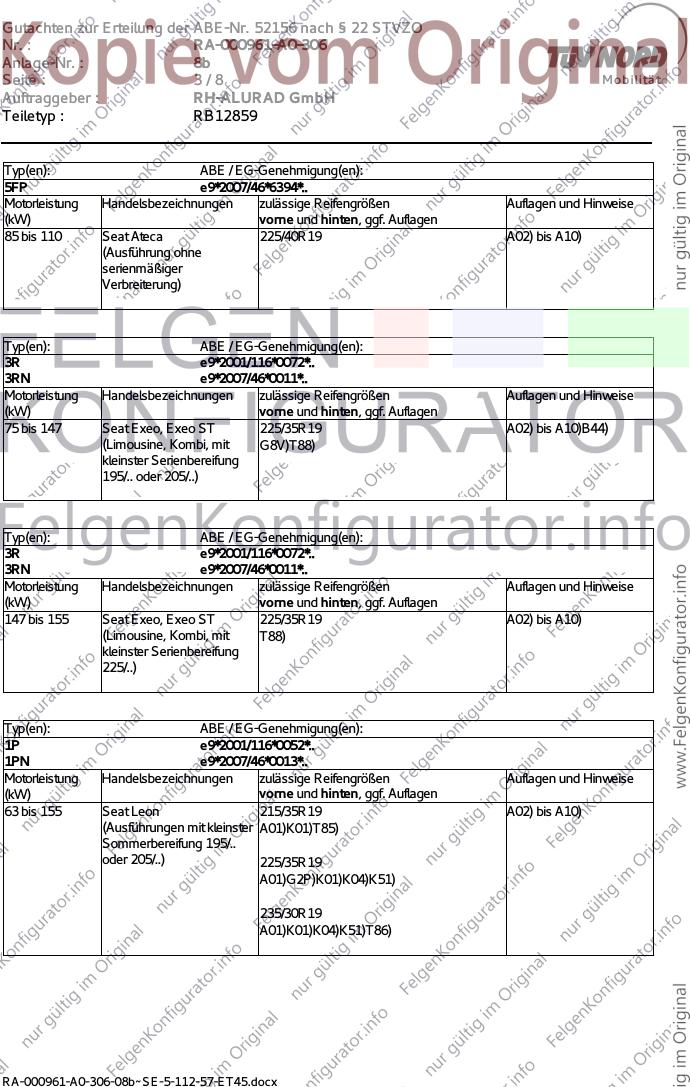

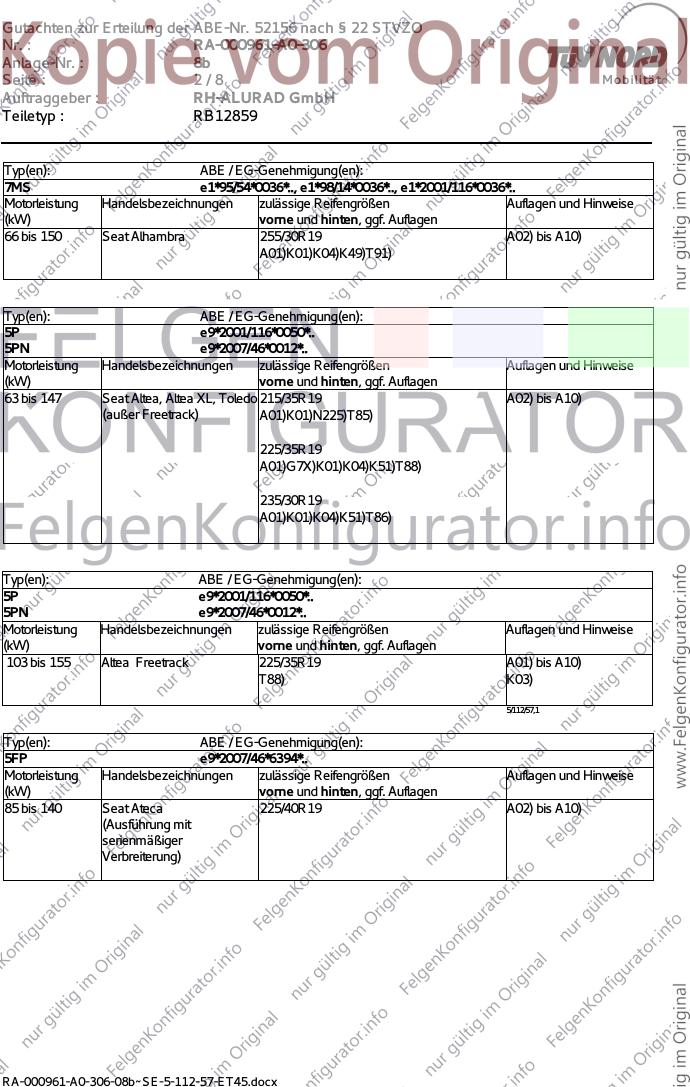

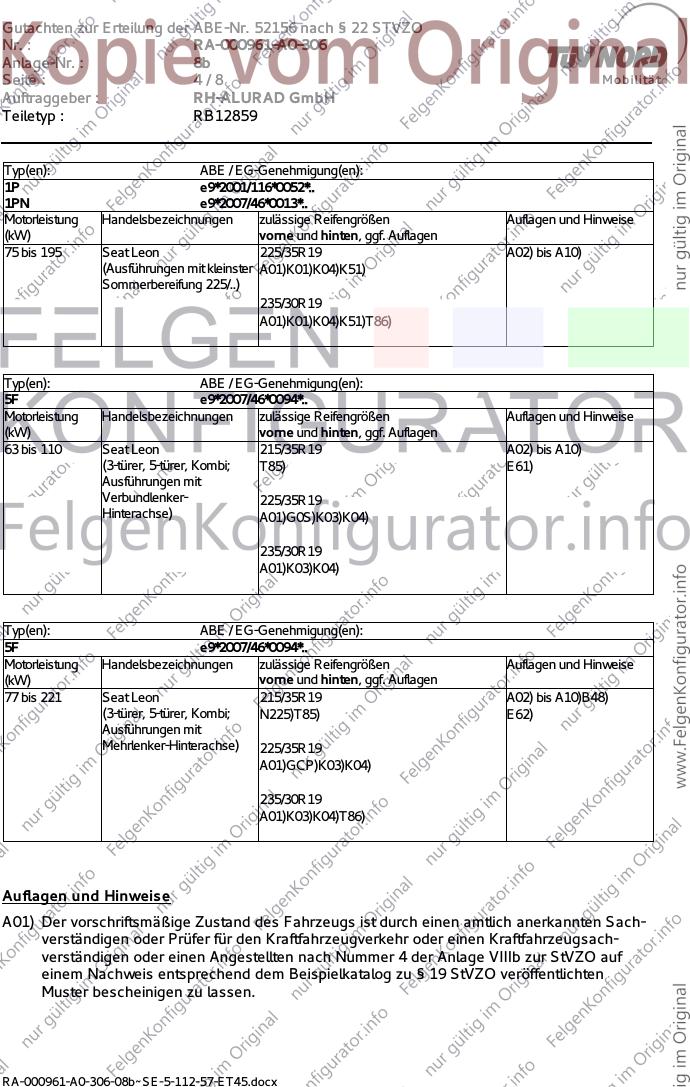

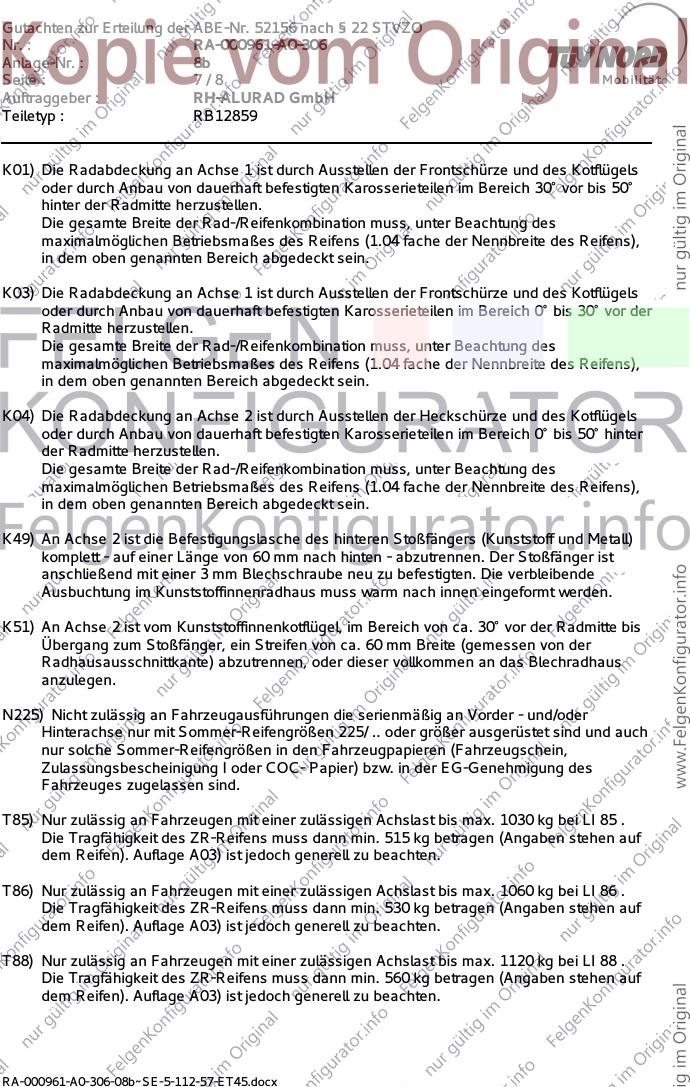

Gutachten zur Erteilung der ABE-Nr. 52156 nach § 22 STVZO
Nr. : RA-000961-A0-306
Anlage-Nr. : 8b
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : RB12859
Technische Daten, Kurzfassung
Raddaten
Radtyp: RB12859
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 112G
Radgröße: 8½Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,56 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø57.1
geprüfte Radlast: 720 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Seat
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1P, 1PN, 5P, 5PN, 3R, 3RN, 5F Radschraube, Kegel 60°, Gewinde 4723 120 Nm
M14x1,5, Schaftlänge 29 mm
7MS Radschraube, Kegel 60°, Gewinde 4670 140 Nm
M14x1,5, Schaftlänge 32 mm
5FP Radschraube, Kegel 60°, Gewinde 4723 140 Nm
M14x1,5, Schaftlänge 29 mm
RA-000961-A0-306-08b~SE-5-112-57-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 52156 nach § 22 STVZO
Nr. : RA-000961-A0-306
Anlage-Nr. : 8b
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : RB12859
Typ(en): ABE / EG-Genehmigung(en):
7MS e1*95/54*0036*.., e1*98/14*0036*.., e1*2001/116*0036*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 Seat Alhambra 255/30R19 A02) bis A10)
A01)K01)K04)K49)T91)
Typ(en): ABE / EG-Genehmigung(en):
5P e9*2001/116*0050*..
5PN e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 147 Seat Altea, Altea XL, Toledo 215/35R19 A02) bis A10)
(außer Freetrack) A01)K01)N225)T85)
225/35R19
A01)G7X)K01)K04)K51)T88)
235/30R19
A01)K01)K04)K51)T86)
Typ(en): ABE / EG-Genehmigung(en):
5P e9*2001/116*0050*..
5PN e9*2007/46*0012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 155 Altea Freetrack 225/35R19 A01) bis A10)
T88) K03)
5/112/57,1
Typ(en): ABE / EG-Genehmigung(en):
5FP e9*2007/46*6394*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Seat Ateca 225/40R19 A02) bis A10)
(Ausführung mit
serienmäßiger
Verbreiterung)
RA-000961-A0-306-08b~SE-5-112-57-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 52156 nach § 22 STVZO
Nr. : RA-000961-A0-306
Anlage-Nr. : 8b
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : RB12859
Typ(en): ABE / EG-Genehmigung(en):
5FP e9*2007/46*6394*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Seat Ateca 225/40R19 A02) bis A10)
(Ausführung ohne
serienmäßiger
Verbreiterung)
Typ(en): ABE / EG-Genehmigung(en):
3R e9*2001/116*0072*..
3RN e9*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 147 Seat Exeo, Exeo ST 225/35R19 A02) bis A10)B44)
(Limousine, Kombi, mit G8V)T88)
kleinster Serienbereifung
195/.. oder 205/..)
Typ(en): ABE / EG-Genehmigung(en):
3R e9*2001/116*0072*..
3RN e9*2007/46*0011*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 155 Seat Exeo, Exeo ST 225/35R19 A02) bis A10)
(Limousine, Kombi, mit T88)
kleinster Serienbereifung
225/..)
Typ(en): ABE / EG-Genehmigung(en):
1P e9*2001/116*0052*..
1PN e9*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 155 Seat Leon 215/35R19 A02) bis A10)
(Ausführungen mit kleinster A01)K01)T85)
Sommerbereifung 195/..
oder 205/..) 225/35R19
A01)G2P)K01)K04)K51)
235/30R19
A01)K01)K04)K51)T86)
RA-000961-A0-306-08b~SE-5-112-57-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 52156 nach § 22 STVZO
Nr. : RA-000961-A0-306
Anlage-Nr. : 8b
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : RB12859
Typ(en): ABE / EG-Genehmigung(en):
1P e9*2001/116*0052*..
1PN e9*2007/46*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 195 Seat Leon 225/35R19 A02) bis A10)
(Ausführungen mit kleinster A01)K01)K04)K51)
Sommerbereifung 225/..)
235/30R19
A01)K01)K04)K51)T86)
Typ(en): ABE / EG-Genehmigung(en):
5F e9*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 Seat Leon 215/35R19 A02) bis A10)
(3-türer, 5-türer, Kombi; T85) E61)
Ausführungen mit
Verbundlenker- 225/35R19
Hinterachse) A01)G0S)K03)K04)
235/30R19
A01)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
5F e9*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 221 Seat Leon 215/35R19 A02) bis A10)B48)
(3-türer, 5-türer, Kombi; N225)T85) E62)
Ausführungen mit
Mehrlenker-Hinterachse) 225/35R19
A01)GCP)K03)K04)
235/30R19
A01)K03)K04)T86)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000961-A0-306-08b~SE-5-112-57-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 52156 nach § 22 STVZO
Nr. : RA-000961-A0-306
Anlage-Nr. : 8b
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : RB12859
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
B44) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1 :
- innenbelüftete Bremsscheibe Ø320x30 mm
RA-000961-A0-306-08b~SE-5-112-57-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 52156 nach § 22 STVZO
Nr. : RA-000961-A0-306
Anlage-Nr. : 8b
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : RB12859
B48) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse1: :
- innenbelüftete Bremsscheibe Ø370x32 mm, 4-Kolben-Bremssattel (optionales
Performance-Pack).
E61) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„VL“.
E62) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse an Achse 2. In der
Zulassungsbescheinigung I, Feld D.2, steht an 16. und 17. Stelle im Versionenschlüssel
„ML“.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0S) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/50R17, 225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G2P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G7X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/60R16, 215/50R17, 225/40R18, 225/50R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G8V) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
GCP) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/50R17, 225/35R19, 225/40R18, 235/35R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
RA-000961-A0-306-08b~SE-5-112-57-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 52156 nach § 22 STVZO
Nr. : RA-000961-A0-306
Anlage-Nr. : 8b
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : RB12859
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K49) An Achse 2 ist die Befestigungslasche des hinteren Stoßfängers (Kunststoff und Metall)
komplett - auf einer Länge von 60 mm nach hinten - abzutrennen. Der Stoßfänger ist
anschließend mit einer 3 mm Blechschraube neu zu befestigten. Die verbleibende
Ausbuchtung im Kunststoffinnenradhaus muss warm nach innen eingeformt werden.
K51) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von ca. 30° vor der Radmitte bis
Übergang zum Stoßfänger, ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus
anzulegen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000961-A0-306-08b~SE-5-112-57-ET45.docx
Gutachten zur Erteilung der ABE-Nr. 52156 nach § 22 STVZO
Nr. : RA-000961-A0-306
Anlage-Nr. : 8b
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : RB12859
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 8b mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ RB12859 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 04.07.2018
RA-000961-A0-306-08b~SE-5-112-57-ET45.docx
