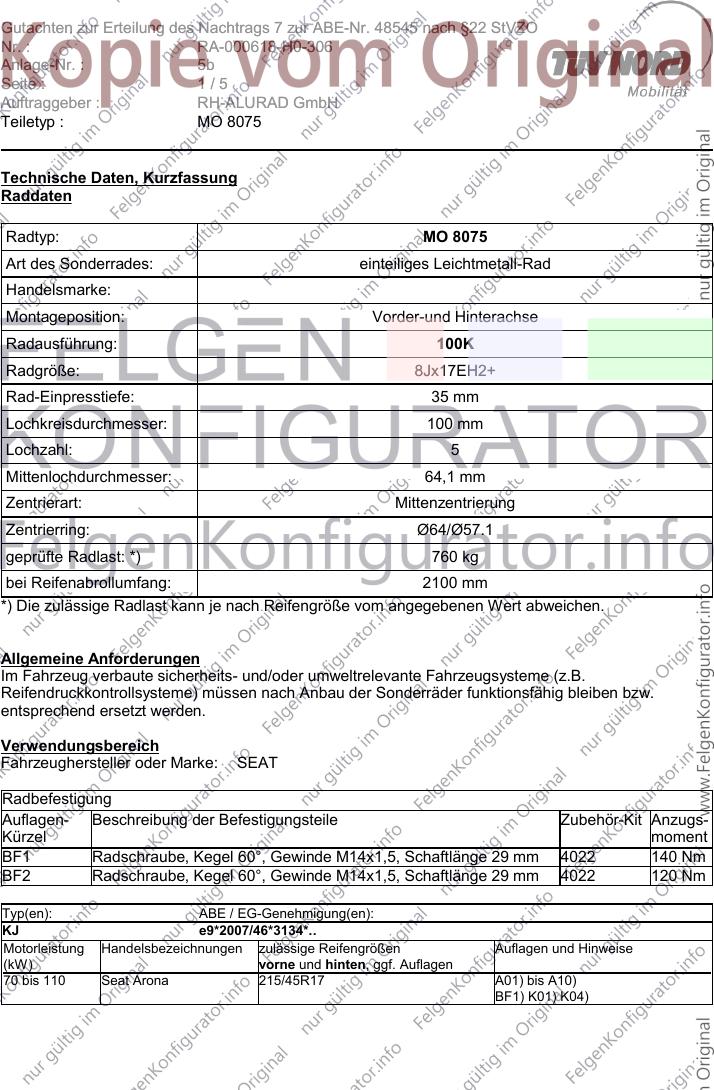

Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48545 nach §22 StVZO
Nr. : RA-000618-H0-306
Anlage-Nr. : 5b
Seite : 1/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Technische Daten, Kurzfassung
Raddaten
Radtyp: MO 8075
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke:
Montageposition: Vorder-und Hinterachse
Radausführung: 100K
Radgröße: 8Jx17EH2+
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 64,1 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø64/Ø57.1
geprüfte Radlast: *) 760 kg
bei Reifenabrollumfang: 2100 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SEAT
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 29 mm 4022 140 Nm
BF2 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 29 mm 4022 120 Nm
Typ(en): ABE / EG-Genehmigung(en):
KJ e9*2007/46*3134*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 110 Seat Arona 215/45R17 A01) bis A10)
BF1) K01) K04)
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48545 nach §22 StVZO
Nr. : RA-000618-H0-306
Anlage-Nr. : 5b
Seite : 2/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
6L e9*2001/116*0041*.., e9*98/14*0041*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 85 Seat Ibiza, Cordoba 205/40R17 A01) bis A10)
G1A) K03) K04) BF2) EB1) K34)
215/35R17
K01) K02)
Typ(en): ABE / EG-Genehmigung(en):
6L e9*2001/116*0041*.., e9*98/14*0041*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 132 Seat Ibiza, Cordoba 205/40R17 A01) bis A10)
K03) K04) BF2) EB1) K34)
215/35R17
K01) K02)
Typ(en): ABE / EG-Genehmigung(en):
6J e9*2001/116*0067*..
6JN e9*2007/46*0001*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 132 Seat Ibiza, Seat Ibiza ST 205/40R17 A01) bis A10)
(mit Serienreifen 14- N215) BF2) EB2) K01) K04)
Zoll oder 15-Zoll )
215/35R17
215/40R17
K51)
225/35R17
K28) K51)
Typ(en): ABE / EG-Genehmigung(en):
6J e9*2001/116*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 141 Seat Ibiza, Ibiza ST 215/35R17 A01) bis A10)
(mit Serie 215/40R17) BF2) EB2) K01) K04)
215/40R17
K51)
225/35R17
K28) K51)
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48545 nach §22 StVZO
Nr. : RA-000618-H0-306
Anlage-Nr. : 5b

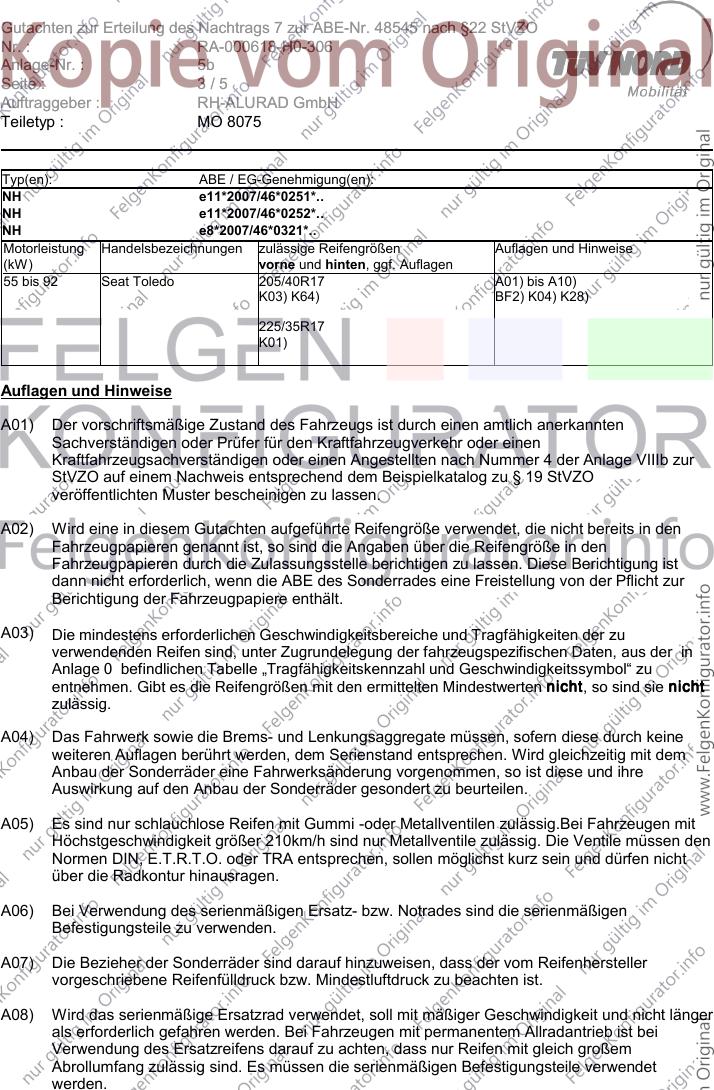

Seite : 3/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
NH e11*2007/46*0251*..
NH e11*2007/46*0252*..
NH e8*2007/46*0321*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 92 Seat Toledo 205/40R17 A01) bis A10)
K03) K64) BF2) K04) K28)
225/35R17
K01)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48545 nach §22 StVZO
Nr. : RA-000618-H0-306
Anlage-Nr. : 5b
Seite : 4/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 29 mm
Zubehörkit: 4022
Anzugsmoment: 140 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 29 mm
Zubehörkit: 4022
Anzugsmoment: 120 Nm
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: Festsattel Kennz. BREMBO mit belüfteter Scheibe Ø320x28 mm
EB2) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 4-Kolben Festsattel Kennz. Seat Sport mit belüfteter Scheibe Ø312x25 mm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G1A) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/55R15,
205/40R17, 205/45R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48545 nach §22 StVZO
Nr. : RA-000618-H0-306
Anlage-Nr. : 5b

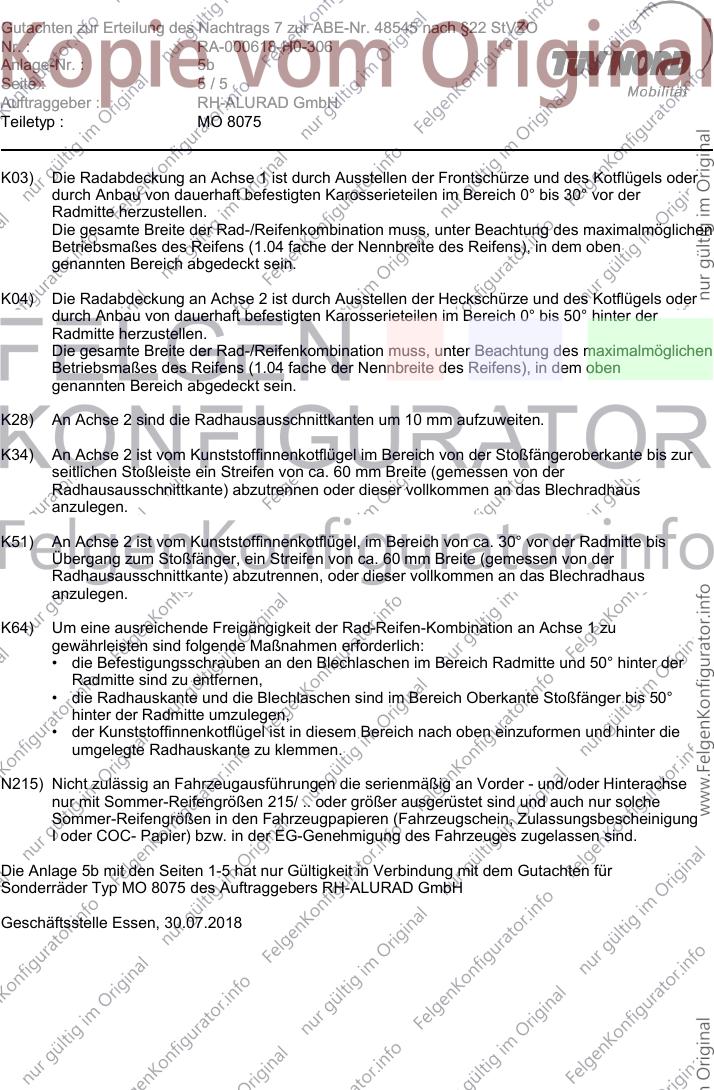

Seite : 5/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K34) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen oder dieser vollkommen an das Blechradhaus
anzulegen.
K51) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich von ca. 30° vor der Radmitte bis
Übergang zum Stoßfänger, ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus
anzulegen.
K64) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Befestigungsschrauben an den Blechlaschen im Bereich Radmitte und 50° hinter der
Radmitte sind zu entfernen,
• die Radhauskante und die Blechlaschen sind im Bereich Oberkante Stoßfänger bis 50°
hinter der Radmitte umzulegen,
• der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter die
umgelegte Radhauskante zu klemmen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 5b mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ MO 8075 des Auftraggebers RH-ALURAD GmbH
Geschäftsstelle Essen, 30.07.2018
