Gutachten 366-0169-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 49 SEAT Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 06.04.2022
______________________________________________________________________________________________________________

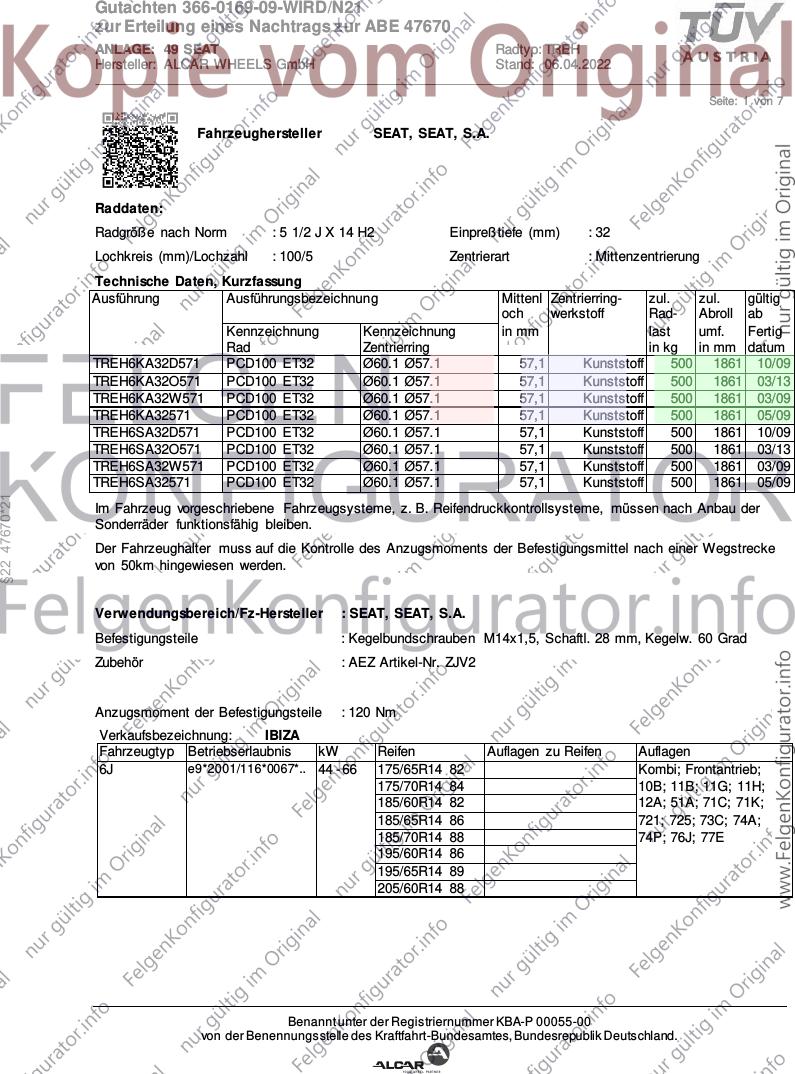

Seite: 1 von 7
Fahrzeughersteller SEAT, SEAT, S.A.
Raddaten:
Radgröße nach Norm : 5 1/2 J X 14 H2 Einpreßtiefe (mm) : 32
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TREH6KA32D571 PCD100 ET32 Ø60.1 Ø57.1 57,1 Kunststoff 500 1861 10/09
TREH6KA32O571 PCD100 ET32 Ø60.1 Ø57.1 57,1 Kunststoff 500 1861 03/13
TREH6KA32W571 PCD100 ET32 Ø60.1 Ø57.1 57,1 Kunststoff 500 1861 03/09
TREH6KA32571 PCD100 ET32 Ø60.1 Ø57.1 57,1 Kunststoff 500 1861 05/09
TREH6SA32D571 PCD100 ET32 Ø60.1 Ø57.1 57,1 Kunststoff 500 1861 10/09
TREH6SA32O571 PCD100 ET32 Ø60.1 Ø57.1 57,1 Kunststoff 500 1861 03/13
TREH6SA32W571 PCD100 ET32 Ø60.1 Ø57.1 57,1 Kunststoff 500 1861 03/09
TREH6SA32571 PCD100 ET32 Ø60.1 Ø57.1 57,1 Kunststoff 500 1861 05/09
§22 47670*21
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SEAT, SEAT, S.A.
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJV2
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: IBIZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6J e9*2001/116*0067*.. 44 - 66 175/65R14 82 Kombi; Frontantrieb;
175/70R14 84 10B; 11B; 11G; 11H;
185/60R14 82 12A; 51A; 71C; 71K;
185/65R14 86 721; 725; 73C; 74A;
185/70R14 88 74P; 76J; 77E
195/60R14 86
195/65R14 89
205/60R14 88
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 49 SEAT Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 06.04.2022
______________________________________________________________________________________________________________

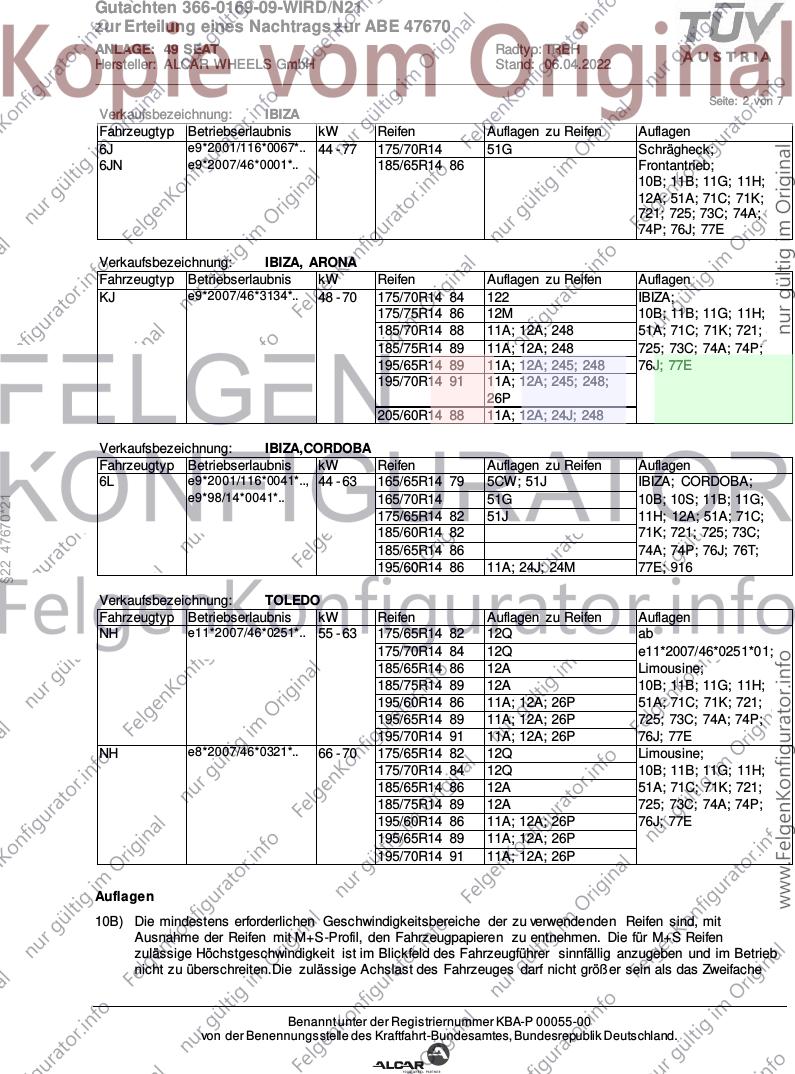

Seite: 2 von 7
Verkaufsbezeichnung: IBIZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6J e9*2001/116*0067*.. 44 - 77 175/70R14 51G Schrägheck;
6JN e9*2007/46*0001*.. 185/65R14 86 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76J; 77E
Verkaufsbezeichnung: IBIZA, ARONA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KJ e9*2007/46*3134*.. 48 - 70 175/70R14 84 122 IBIZA;
175/75R14 86 12M 10B; 11B; 11G; 11H;
185/70R14 88 11A; 12A; 248 51A; 71C; 71K; 721;
185/75R14 89 11A; 12A; 248 725; 73C; 74A; 74P;
195/65R14 89 11A; 12A; 245; 248 76J; 77E
195/70R14 91 11A; 12A; 245; 248;
26P
205/60R14 88 11A; 12A; 24J; 248
Verkaufsbezeichnung: IBIZA,CORDOBA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6L e9*2001/116*0041*.., 44 - 63 165/65R14 79 5CW; 51J IBIZA; CORDOBA;
e9*98/14*0041*..
§22 47670*21
165/70R14 51G 10B; 10S; 11B; 11G;
175/65R14 82 51J 11H; 12A; 51A; 71C;
185/60R14 82 71K; 721; 725; 73C;
185/65R14 86 74A; 74P; 76J; 76T;
195/60R14 86 11A; 24J; 24M 77E; 916
Verkaufsbezeichnung: TOLEDO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e11*2007/46*0251*.. 55 - 63 175/65R14 82 12Q ab
175/70R14 84 12Q e11*2007/46*0251*01;
185/65R14 86 12A Limousine;
185/75R14 89 12A 10B; 11B; 11G; 11H;
195/60R14 86 11A; 12A; 26P 51A; 71C; 71K; 721;
195/65R14 89 11A; 12A; 26P 725; 73C; 74A; 74P;
195/70R14 91 11A; 12A; 26P 76J; 77E
NH e8*2007/46*0321*.. 66 - 70 175/65R14 82 12Q Limousine;
175/70R14 84 12Q 10B; 11B; 11G; 11H;
185/65R14 86 12A 51A; 71C; 71K; 721;
185/75R14 89 12A 725; 73C; 74A; 74P;
195/60R14 86 11A; 12A; 26P 76J; 77E
195/65R14 89 11A; 12A; 26P
195/70R14 91 11A; 12A; 26P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 49 SEAT Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 06.04.2022
______________________________________________________________________________________________________________

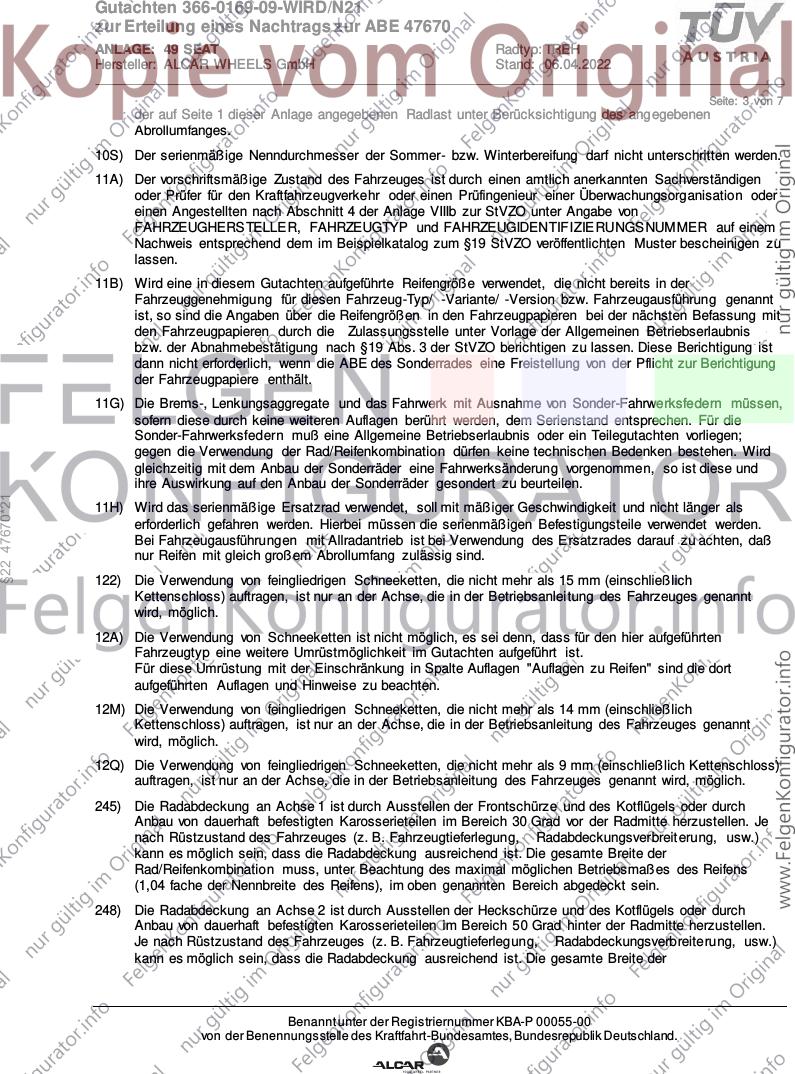

Seite: 3 von 7
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
§22 47670*21
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des E rsatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 49 SEAT Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 06.04.2022
______________________________________________________________________________________________________________
Seite: 4 von 7
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegu ng,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
§22 47670*21
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
5CW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 874kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 49 SEAT Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 06.04.2022
______________________________________________________________________________________________________________
Seite: 5 von 7
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76J) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 15-Zoll-Rädern ausgerüstet
sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
916) An Fahrzeugausführungen, die unter Ziff.14 im Zulassungsbescheinigung Tei 1 und Teil 2 als 3-Liter
bzw. 5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die Serienreifengrößen
zulässig. Falls bei den Angaben unter Ziff.14 die Bezeichnung 3L bzw. 5L gestrichen werden kann, ist
auch die Verwendung von nicht serienmäßigen Rad/Reifen-Kombinationen, die im Gutachten genannt
werden, zulässig. Es ist eine unverzügliche Berichtigung nach §13 Abs. 1 FZV
(Fahrzeug-Zulassungs verordnung) der Fahrzeugpapiere durchzuführen.
§22 47670*21
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 49 SEAT Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 06.04.2022
______________________________________________________________________________________________________________
Seite: 6 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: KJ
Genehm.Nr.: e9*2007/46*3134*..
Handelsbez.: IBIZA, ARONA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 150 y = 250 VA
26B x = 200 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 300 8 VA
§22 47670*21
26J x = 200 y = 300 15 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 20 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 49 SEAT Radtyp: TREH
Hersteller: ALCAR WHEELS GmbH Stand: 06.04.2022
______________________________________________________________________________________________________________
Seite: 7 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: NH
Genehm.Nr.: e11*2007/46*0251*..
Handelsbez.: TOLEDO
Variante(n): Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 385 y = 400 VA
26P x = 335 y = 370 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 290 y = 285 8 HA
§22 47670*21
27F x = 290 y = 285 30 HA
26N x = 385 y = 400 8 VA
26J x = 385 y = 400 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
