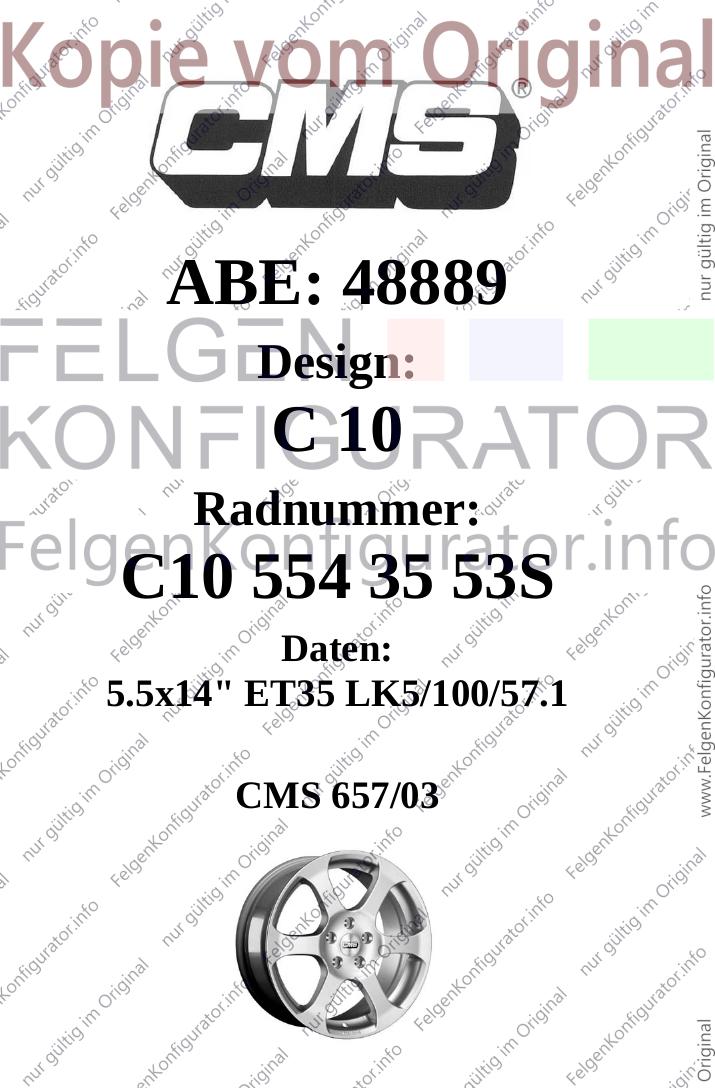

ABE: 48889
Design:
C 10
Radnummer:
C10 554 35 53S
Daten:
5.5x14" ET35 LK5/100/57.1
CMS 657/03

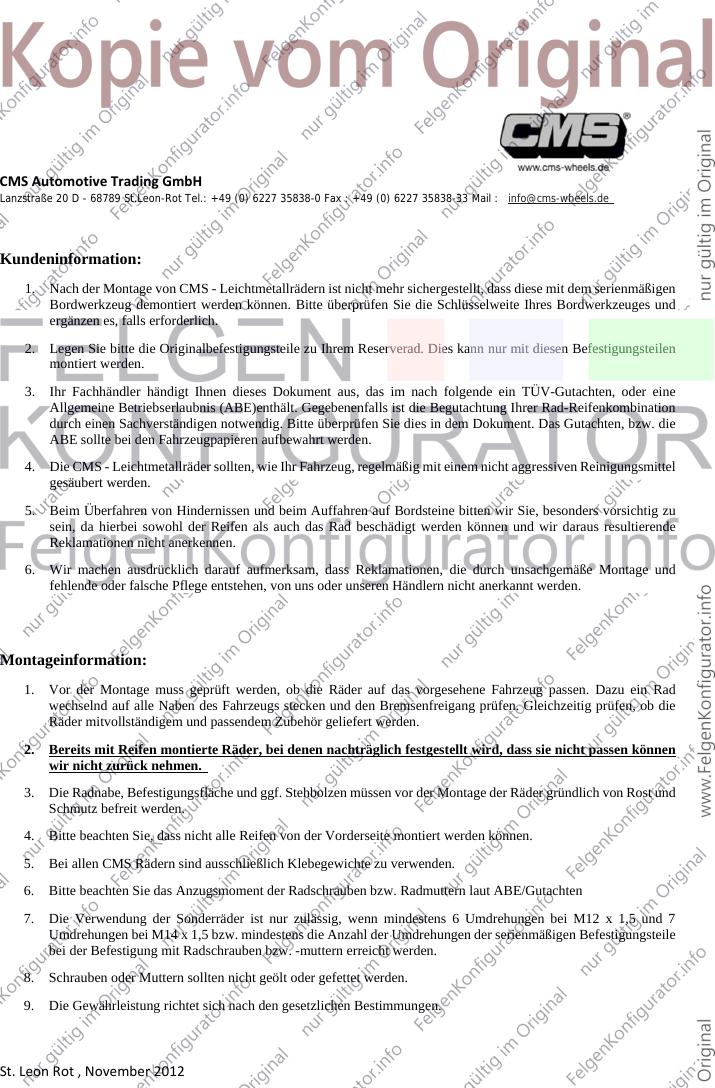

CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de
Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48889*01
Gerät: Sonderräder für Personenkraftwagen
5½ J x 14 H2
Typ: C10 554
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.

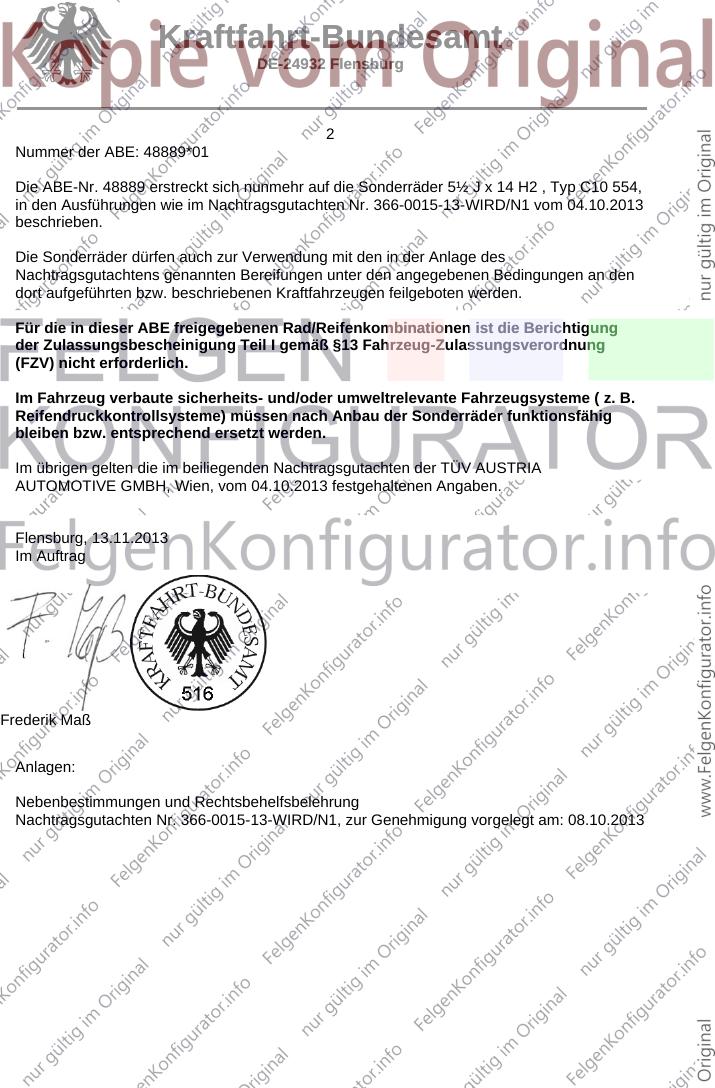

Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48889*01
Die ABE-Nr. 48889 erstreckt sich nunmehr auf die Sonderräder 5½ J x 14 H2 , Typ C10 554,
in den Ausführungen wie im Nachtragsgutachten Nr. 366-0015-13-WIRD/N1 vom 04.10.2013
beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in der Anlage des
Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an den
dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig
bleiben bzw. entsprechend ersetzt werden.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 04.10.2013 festgehaltenen Angaben.
Flensburg, 13.11.2013
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 366-0015-13-WIRD/N1, zur Genehmigung vorgelegt am: 08.10.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48889*01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
TÜV AUSTRIA Deutschstraße 10 13-TAAP-3187
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 4
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 48 889
366-0015-13-WIRD/N1
Antragsteller: CMS Automotive Trading GmbH
68789 St. Leon-Rot
Art: Sonderrad 5 1/2 J X 14 H2
Typ: C10 554
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 48889
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die LM-Sonderräder können auch mit 5.5 J X 14 H2 gekennzeichnet sein
Der Verwendungsbereich wurde teilweise aktualisiert.
Folgende Radausführungen sind neu, bzw. es ergaben sich Änderungen im Verwendungsbereich.
C10 554 36 02SD C10 554 35 53S SD
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
C10 554 36 C10 554 SR02 Ø67.1-Ø54.1 100/4 54,1 36 560 1935 10/12
02SD CMS657/02SD
C10 554 36 C10 554 SR03 Ø67.1-Ø56.1 100/4 56,1 36 560 1935 10/12
02SD CMS657/02SD
C10 554 36 C10 554 SR04 Ø67.1-Ø56.6 100/4 56,6 36 555 1940 10/12
02SD CMS657/02SD
C10 554 36 C10 554 SR04 Ø67.1-Ø56.6 100/4 56,6 36 560 1935 10/12
02SD CMS657/02SD
C10 554 36 C10 554 SR05 Ø67.1-Ø57.1 100/4 57,1 36 560 1935 10/12
02SD CMS657/02SD
C10 554 36 C10 554 SR08 Ø67.1-Ø59.1 100/4 59,1 36 560 1935 10/12
02SD CMS657/02SD
C10 554 36 C10 554 SR10 Ø67.1-Ø60.1 100/4 60,1 36 550 1964 10/12
02SD CMS657/02SD
C10 554 36 C10 554 SR10 Ø67.1-Ø60.1 100/4 60,1 36 560 1935 10/12
02SD CMS657/02SD
C10 554 37 C10 554 ohne 108/4 63,4 37,5 550 1940 10/12
34SD CMS657/04SD
C10 554 24 C10 554 ohne 108/4 65,1 24 560 1935 10/12
35SD CMS657/01SD
C10 554 35 53S C10 554 ohne 100/5 57,1 35 555 1940 10/12
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48889
Fahrzeugteil: Sonderrad 5 1/2 J X 14 H2 Radtyp: C10 554
Antragsteller: CMS Automotive Trading GmbH Stand: 04.10.2013
__________________________________________________________________________________________________________________
Seite: 2 von 4
SD CMS657/03SD
C10 554 35 53S C10 554 ohne 100/5 57,1 35 560 1935 10/12
SD CMS657/03SD
I.1. Beschreibung der Sonderräder
Antragsteller : CMS Automotive Trading GmbH
68789 St. Leon-Rot
Hersteller : CMS Automotive Trading GmbH
68789 St. Leon-Rot
Handelsmarke : C10
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 6,2 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung C10 554 36 02SD:
: Außenseite : Innenseite
Hersteller : CMS : --
Handelsmarke : -- : C10
Radtyp : -- : C10 554
Radausführung : -- : C10 554 CMS657/02SD
Radgröße : -- : 5 1/2 J X 14 H2
Typzeichen : KBA 48889 : --
Einpreßtiefe : -- : ET36
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 10.12
Gießereikennzeichnung : -- : SD
Weitere Kennzeichnung : -- : CMS657 302SD TS8987
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48889
Fahrzeugteil: Sonderrad 5 1/2 J X 14 H2 Radtyp: C10 554
Antragsteller: CMS Automotive Trading GmbH Stand: 04.10.2013
__________________________________________________________________________________________________________________
Seite: 3 von 4
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Fest.-Tech.-Bericht 13-0020-A00-V01 16.01.2013 TÜV PFALZ
Fest.-Tech.-Bericht 13-0020-A00-V02 17.04.2013 TÜV PFALZ
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48889
Fahrzeugteil: Sonderrad 5 1/2 J X 14 H2 Radtyp: C10 554
Antragsteller: CMS Automotive Trading GmbH Stand: 04.10.2013
__________________________________________________________________________________________________________________
Seite: 4 von 4
V. Unterlagen und Anlagen:

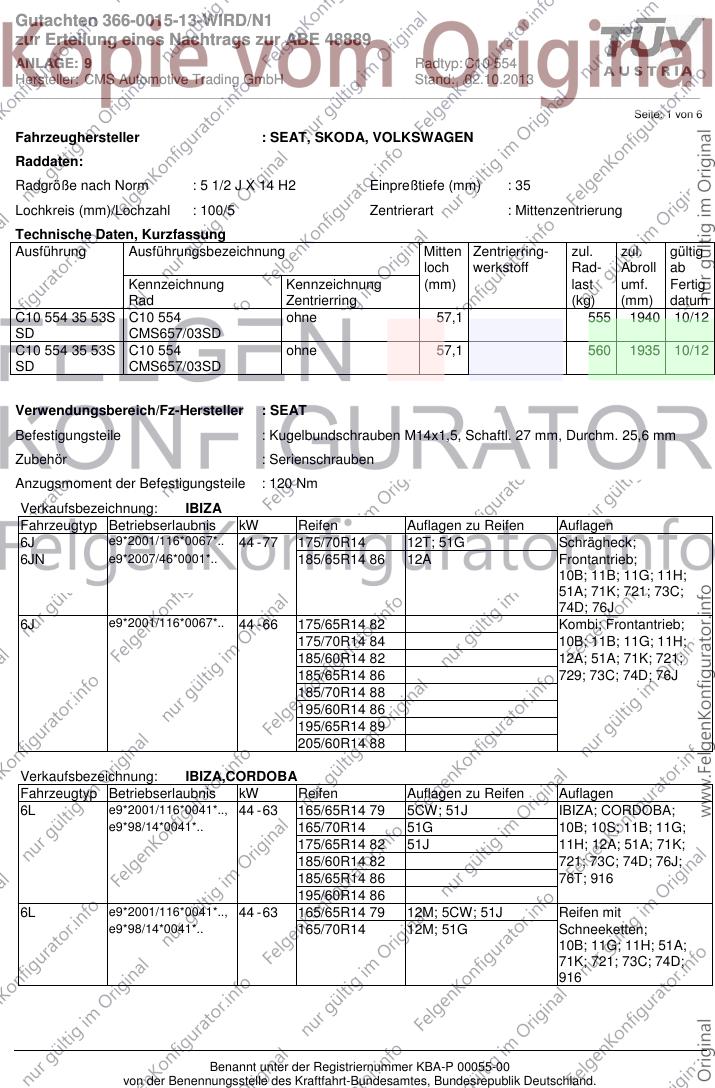

V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 CITROEN, DAIHATSU, HYUNDAI, C10 554 36 02SD 36 04.10.2013 liegt bei
HYUNDAI Assan Otomotiv Sanayi,
HYUNDAI MOTOR (IND), KIA, MARUTI,
MAZDA, NISSAN, OPEL / VAUXHALL,
PEUGEOT, SUZUKI, TOYOTA
3 DAIHATSU, HONDA, KIA, MITSUBISHI, C10 554 36 02SD 36 04.10.2013 liegt bei
PROTON PERSONA, ROVER
2 DAEWOO AUTOMOBILE ROMANIA S.A., C10 554 36 02SD; C10 554 36 04.10.2013 liegt bei
DAEWOO MOTOR CO. LTD, 36 02SD
DAEWOO-FSO Motor Sp. z o.o., GM
DAEWOO (ROK), GM Korea, GM
Daewoo, OPEL, OPEL / VAUXHALL
4 SEAT, SKODA, VOLKSWAGEN C10 554 36 02SD 36 04.10.2013 liegt bei
5 NISSAN C10 554 36 02SD 36 04.10.2013 liegt bei
6 AUTOMOBILES DACIA S.A., NISSAN, C10 554 36 02SD; C10 554 36 04.10.2013 liegt bei
RENAULT 36 02SD
7 FORD, MAZDA C10 554 37 34SD 37,5 04.10.2013 liegt bei
8 CITROEN, PEUGEOT C10 554 24 35SD 24 04.10.2013 liegt bei
9 SEAT, SKODA, VOLKSWAGEN C10 554 35 53S SD; C10 35 04.10.2013 liegt bei
554 35 53S SD
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 04.10.2013
HPS
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48889

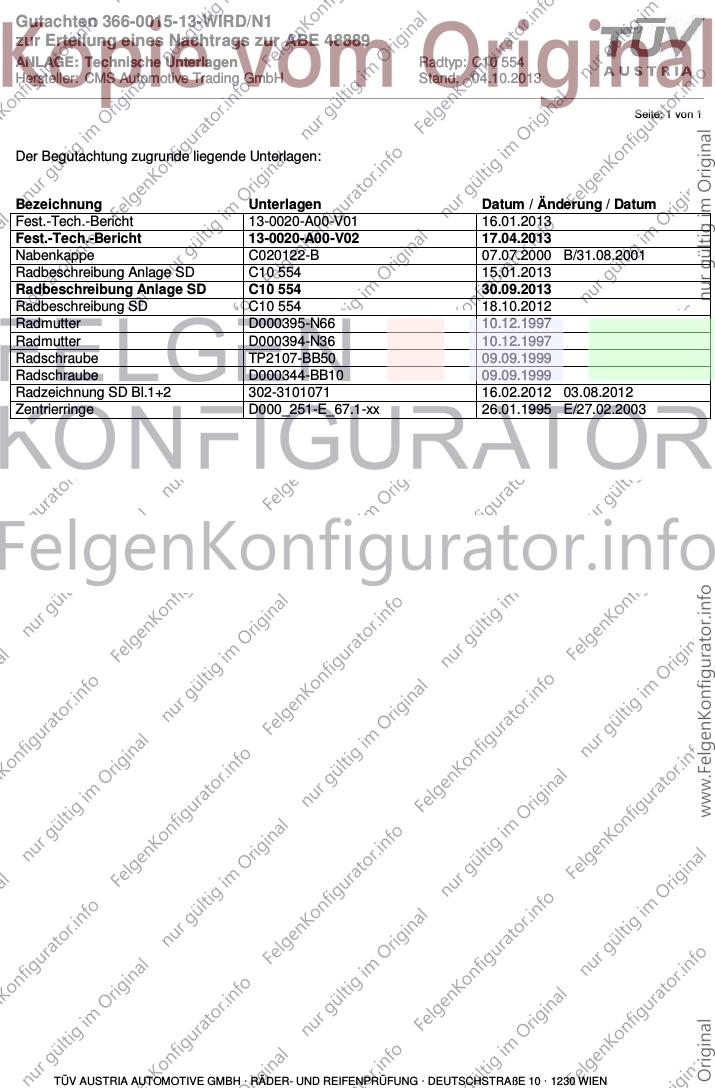

ANLAGE: Technische Unterlagen Radtyp: C10 554
Hersteller: CMS Automotive Trading GmbH Stand: 04.10.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
Fest.-Tech.-Bericht 13-0020-A00-V01 16.01.2013
Fest.-Tech.-Bericht 13-0020-A00-V02 17.04.2013
Nabenkappe C020122-B 07.07.2000 B/31.08.2001
Radbeschreibung Anlage SD C10 554 15.01.2013
Radbeschreibung Anlage SD C10 554 30.09.2013
Radbeschreibung SD C10 554 18.10.2012
Radmutter D000395-N66 10.12.1997
Radmutter D000394-N36 10.12.1997
Radschraube TP2107-BB50 09.09.1999
Radschraube D000344-BB10 09.09.1999
Radzeichnung SD Bl.1+2 302-3101071 16.02.2012 03.08.2012
Zentrierringe D000_251-E_67.1-xx 26.01.1995 E/27.02.2003
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0015-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48889
ANLAGE: Allgemeine Hinweise Radtyp: C10 554
Hersteller: CMS Automotive Trading GmbH Stand: 04.10.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0015-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48889

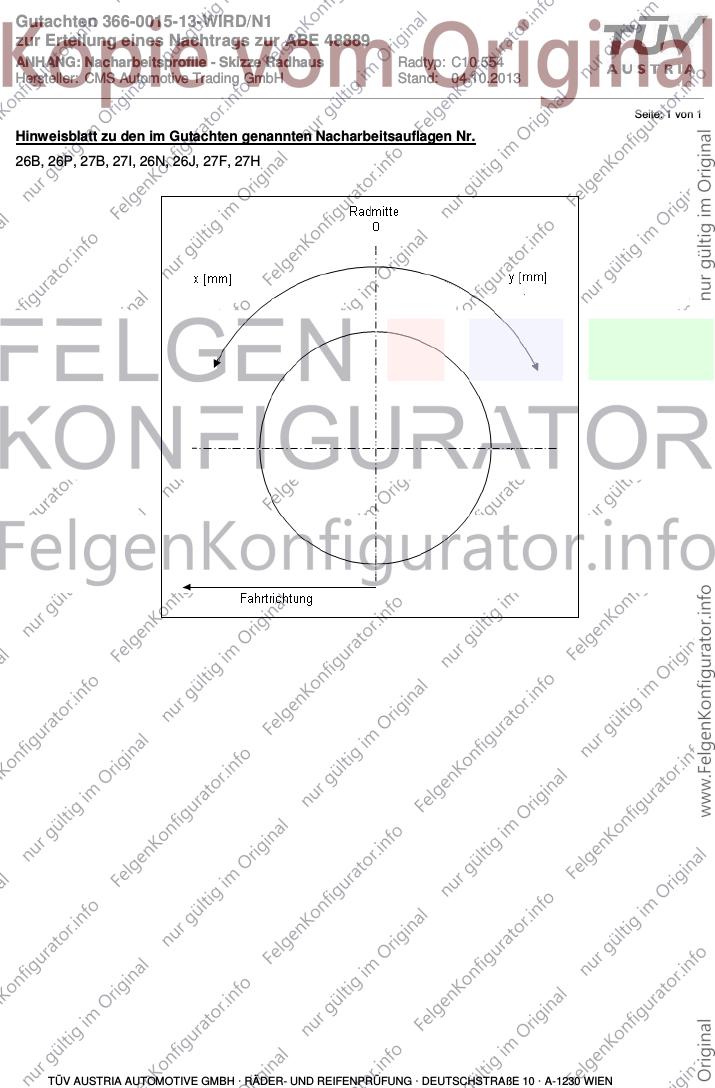

ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: C10 554
Hersteller: CMS Automotive Trading GmbH Stand: 04.10.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
Gutachten 366-0015-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48889
ANLAGE: 9 Radtyp: C10 554
Hersteller: CMS Automotive Trading GmbH Stand: 02.10.2013
_______________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : SEAT, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 5 1/2 J X 14 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C10 554 35 53S C10 554 ohne 57,1 555 1940 10/12
SD CMS657/03SD
C10 554 35 53S C10 554 ohne 57,1 560 1935 10/12
SD CMS657/03SD
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: IBIZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6J e9*2001/116*0067*.. 44 - 77 175/70R14 12T; 51G Schrägheck;
6JN e9*2007/46*0001*.. 185/65R14 86 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74D; 76J
6J e9*2001/116*0067*.. 44 - 66 175/65R14 82 Kombi; Frontantrieb;
175/70R14 84 10B; 11B; 11G; 11H;
185/60R14 82 12A; 51A; 71K; 721;
185/65R14 86 729; 73C; 74D; 76J
185/70R14 88
195/60R14 86
195/65R14 89
205/60R14 88
Verkaufsbezeichnung: IBIZA,CORDOBA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6L e9*2001/116*0041*.., 44 - 63 165/65R14 79 5CW; 51J IBIZA; CORDOBA;
e9*98/14*0041*.. 165/70R14 51G 10B; 10S; 11B; 11G;
175/65R14 82 51J 11H; 12A; 51A; 71K;
185/60R14 82 721; 73C; 74D; 76J;
185/65R14 86 76T; 916
195/60R14 86
6L e9*2001/116*0041*.., 44 - 63 165/65R14 79 12M; 5CW; 51J Reifen mit
e9*98/14*0041*.. 165/70R14 12M; 51G Schneeketten;
10B; 11G; 11H; 51A;
71K; 721; 73C; 74D;
916
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48889
ANLAGE: 9 Radtyp: C10 554
Hersteller: CMS Automotive Trading GmbH Stand: 02.10.2013
_______________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: TOLEDO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e11*2007/46*0251*.. 55 - 63 175/65R14 82 ab
175/70R14 84 e11*2007/46*0250*01;
175/80R14 88 ab
185/65R14 86 e11*2007/46*0251*01;
185/75R14 89 Limousine;
195/60R14 86 10B; 11B; 11G; 11H;
195/65R14 89 12A; 51A; 71M; 721;
195/70R14 91 73C; 74D; 76J
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: FABIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6Y e11*98/14*0123*.. 37 - 74 165/65R14 79 5CW; 51J Schrägheck;
165/70R14 51G Frontantrieb;
185/60R14 82 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76J
6Y e11*98/14*0123*.. 44 - 55 165/70R14 51G Kombi; Stufenheck;
44 - 74 185/60R14 82 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76J; 76T
6Y e11*98/14*0123*.. 37 - 74 165/65R14 79 12M; 5CW; 51J Reifen mit
165/70R14 12M; 51G Schneeketten;
10B; 11G; 11H; 51A;
71K; 721; 73C; 74D
Verkaufsbezeichnung: PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J N083 51 - 63 175/70R14 84 51J Frontantrieb;
185/65R14 86 10B; 11B; 11G; 11H;
195/60R14 86 12A; 51A; 71K; 721;
195/65R14 89 73C; 74D; 76J
Verkaufsbezeichnung: RAPID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e11*2007/46*0250*.. 55 - 63 175/65R14 82 ab
175/70R14 84 e11*2007/46*0250*01;
175/80R14 88 ab
185/65R14 86 e11*2007/46*0251*01;
185/75R14 89 Limousine;
195/60R14 86 10B; 11B; 11G; 11H;
195/65R14 89 12A; 51A; 71M; 721;
195/70R14 91 73C; 74D; 76J
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48889
ANLAGE: 9 Radtyp: C10 554
Hersteller: CMS Automotive Trading GmbH Stand: 02.10.2013
_______________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: ROOMSTER, FABIA, PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J e11*2001/116*0291*.., 47 - 63 175/70R14 84 51J Roomster, Praktik;
e11*2007/46*0013*..
185/65R14 86 Nicht Scout;
195/60R14 86 Frontantrieb;
195/65R14 89 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76J
5J e11*2001/116*0291*.., 44 - 63 165/70R14 51G Fabia Schrägheck;
e11*2007/46*0013*..
185/60R14 82 5DK Frontantrieb;
185/65R14 86 10B; 11B; 11G; 11H;
195/60R14 86 11A; 24M 12A; 51A; 71K; 721;
73C; 74D; 76J; 76T
5J e11*2001/116*0291*.., 44 - 63 165/70R14 51G Nicht Scout; Fabia
e11*2007/46*0013*..
185/60R14 82 5DK Kombi; Frontantrieb;
185/65R14 86 10B; 11B; 11G; 11H;
195/60R14 86 11A; 24M 12A; 51A; 71K; 721;
729; 73C; 74D; 76J
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: FOX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5Z e1*2001/116*0301*.. 40 - 55 165/70R14 51G nicht FOX Cross;
175/65R14 82 10B; 11B; 11G; 11H;
185/60R14 82 12A; 51A; 71K; 721;
185/65R14 86 73C; 74D
195/60R14 86
5Z e1*2001/116*0301*.. 40 - 55 165/70R14 12T; 51G Reifen mit
175/65R14 82 12A Schneeketten; nicht
185/60R14 82 12A FOX Cross;
185/65R14 86 12A 10B; 11B; 11G; 11H;
195/60R14 86 12A 51A; 71K; 721; 73C;
74D
Verkaufsbezeichnung: POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6R e1*2001/116*0510*.. 51 - 77 175/65R14 82 122; 5DK Nur CrossPolo;
175/70R14 84 12T Schrägheck;
185/60R14 82 12R; 5DK Frontantrieb;
185/65R14 86 12R 10B; 11B; 11G; 11H;
195/60R14 86 12A 51A; 71K; 721; 73C;
195/65R14 89 12A 74D; 76J
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48889
ANLAGE: 9 Radtyp: C10 554
Hersteller: CMS Automotive Trading GmbH Stand: 02.10.2013
_______________________________________________________________________________________________________________

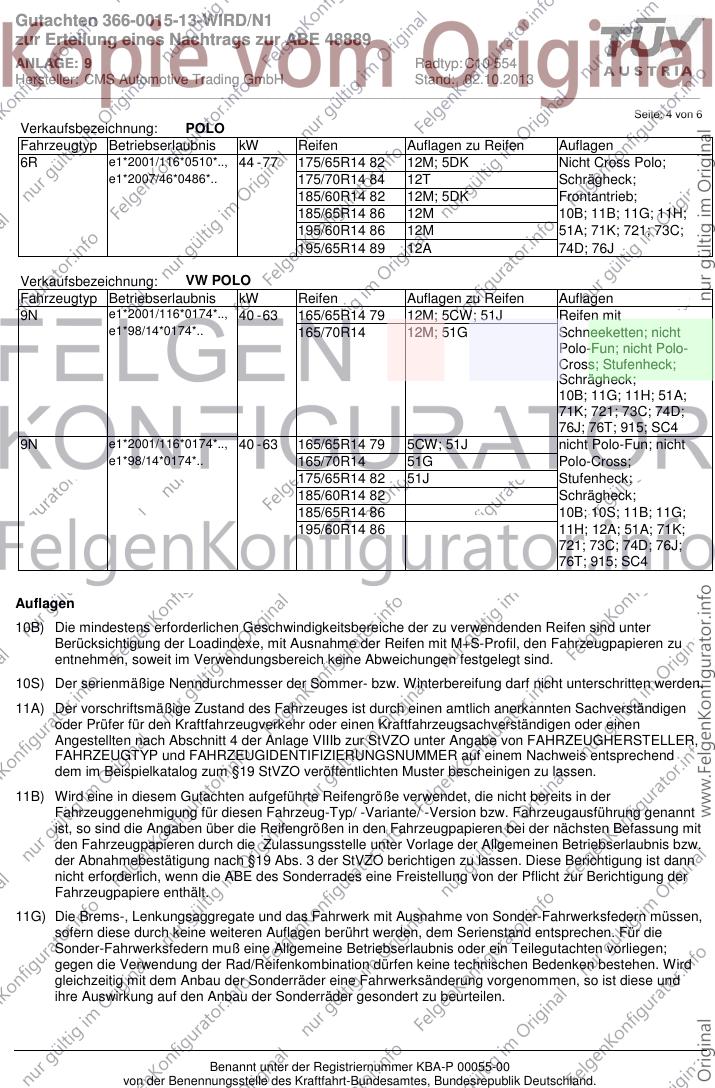

Seite: 4 von 6
Verkaufsbezeichnung: POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6R e1*2001/116*0510*.., 44 - 77 175/65R14 82 12M; 5DK Nicht Cross Polo;
e1*2007/46*0486*.. 175/70R14 84 12T Schrägheck;
185/60R14 82 12M; 5DK Frontantrieb;
185/65R14 86 12M 10B; 11B; 11G; 11H;
195/60R14 86 12M 51A; 71K; 721; 73C;
195/65R14 89 12A 74D; 76J
Verkaufsbezeichnung: VW POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9N e1*2001/116*0174*.., 40 - 63 165/65R14 79 12M; 5CW; 51J Reifen mit
e1*98/14*0174*.. 165/70R14 12M; 51G Schneeketten; nicht
Polo-Fun; nicht Polo-
Cross; Stufenheck;
Schrägheck;
10B; 11G; 11H; 51A;
71K; 721; 73C; 74D;
76J; 76T; 915; SC4
9N e1*2001/116*0174*.., 40 - 63 165/65R14 79 5CW; 51J nicht Polo-Fun; nicht
e1*98/14*0174*.. 165/70R14 51G Polo-Cross;
175/65R14 82 51J Stufenheck;
185/60R14 82 Schrägheck;
185/65R14 86 10B; 10S; 11B; 11G;
195/60R14 86 11H; 12A; 51A; 71K;
721; 73C; 74D; 76J;
76T; 915; SC4
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis bzw.
der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48889
ANLAGE: 9 Radtyp: C10 554
Hersteller: CMS Automotive Trading GmbH Stand: 02.10.2013
_______________________________________________________________________________________________________________

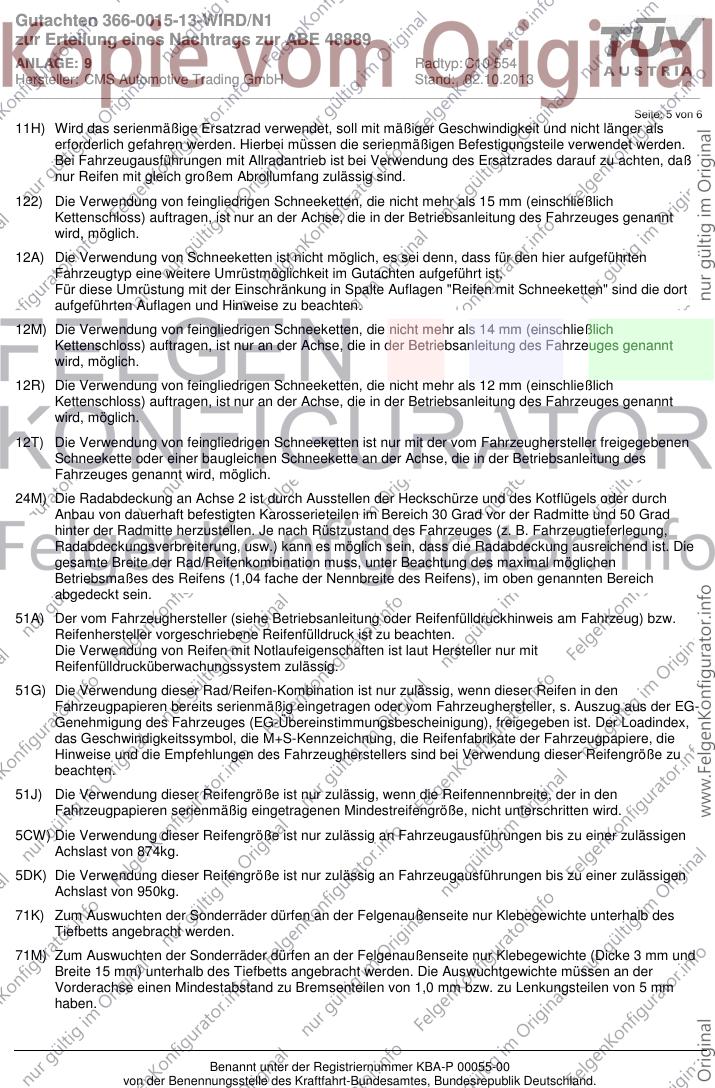

Seite: 5 von 6
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der EG-
Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der Loadindex,
das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der Fahrzeugpapiere, die
Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu
beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
5CW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 874kg.
5DK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 950kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
71M) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte (Dicke 3 mm und
Breite 15 mm) unterhalb des Tiefbetts angebracht werden. Die Auswuchtgewichte müssen an der
Vorderachse einen Mindestabstand zu Bremsenteilen von 1,0 mm bzw. zu Lenkungsteilen von 5 mm
haben.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48889
ANLAGE: 9 Radtyp: C10 554
Hersteller: CMS Automotive Trading GmbH Stand: 02.10.2013
_______________________________________________________________________________________________________________

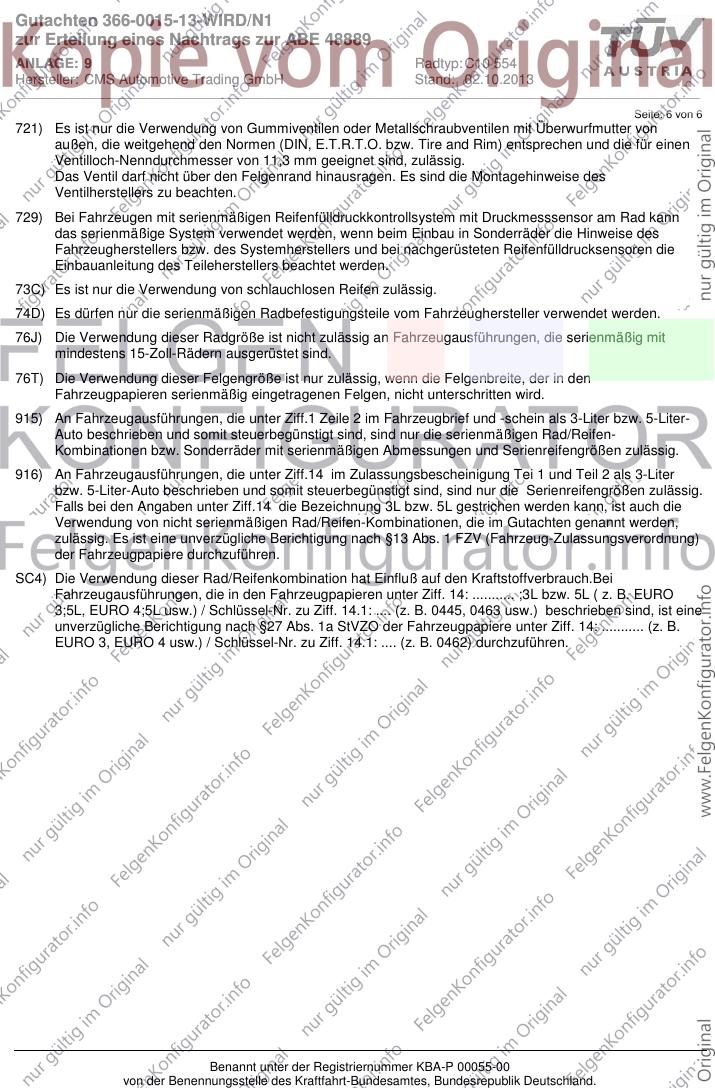

Seite: 6 von 6
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76J) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 15-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
915) An Fahrzeugausführungen, die unter Ziff.1 Zeile 2 im Fahrzeugbrief und -schein als 3-Liter bzw. 5-Liter-
Auto beschrieben und somit steuerbegünstigt sind, sind nur die serienmäßigen Rad/Reifen-
Kombinationen bzw. Sonderräder mit serienmäßigen Abmessungen und Serienreifengrößen zulässig.
916) An Fahrzeugausführungen, die unter Ziff.14 im Zulassungsbescheinigung Tei 1 und Teil 2 als 3-Liter
bzw. 5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die Serienreifengrößen zulässig.
Falls bei den Angaben unter Ziff.14 die Bezeichnung 3L bzw. 5L gestrichen werden kann, ist auch die
Verwendung von nicht serienmäßigen Rad/Reifen-Kombinationen, die im Gutachten genannt werden,
zulässig. Es ist eine unverzügliche Berichtigung nach §13 Abs. 1 FZV (Fahrzeug-Zulassungsverordnung)
der Fahrzeugpapiere durchzuführen.
SC4) Die Verwendung dieser Rad/Reifenkombination hat Einfluß auf den Kraftstoffverbrauch.Bei
Fahrzeugausführungen, die in den Fahrzeugpapieren unter Ziff. 14: ........... ;3L bzw. 5L ( z. B. EURO
3;5L, EURO 4;5L usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0445, 0463 usw.) beschrieben sind, ist eine
unverzügliche Berichtigung nach §27 Abs. 1a StVZO der Fahrzeugpapiere unter Ziff. 14: ........... (z. B.
EURO 3, EURO 4 usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0462) durchzuführen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
