GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

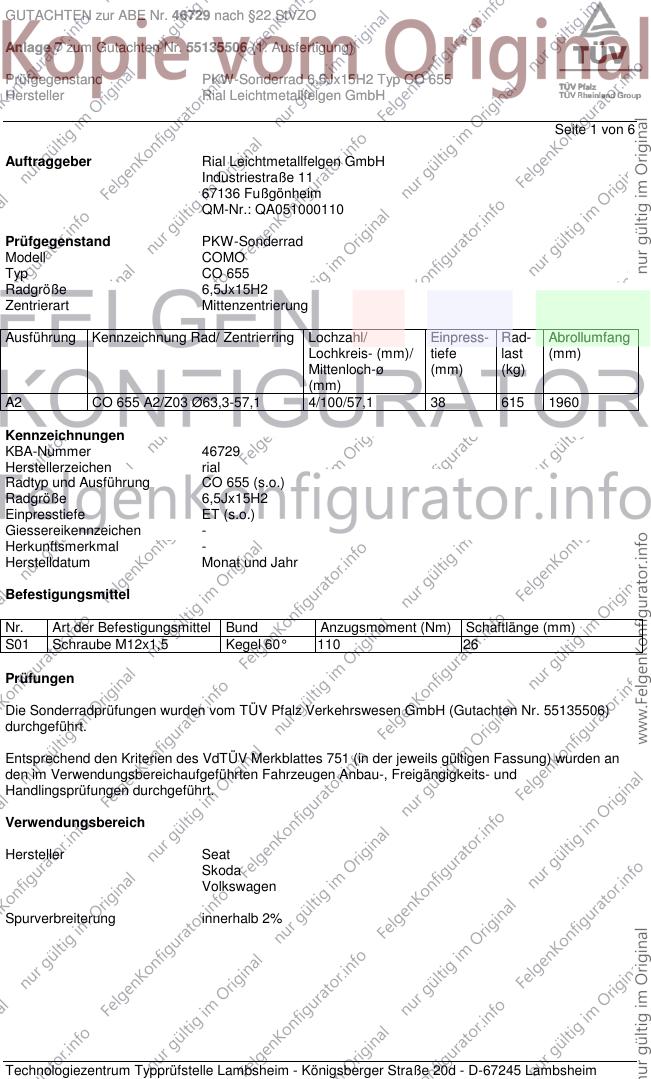

Seite 1 von 6
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 655
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 CO 655 A2/Z03 Ø63,3-57,1 4/100/57,1 38 615 1960
Kennzeichnungen
KBA-Nummer 46729
Herstellerzeichen rial
Radtyp und Ausführung CO 655 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55135506)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Arosa 37-74 195/45R15 A02 A04 A05
6H, 6HS 37-74 195/50R15 A01 G01 K42 K50 A08 A09 A12
e1*95/54*, 37-74 205/45R15 A01 K42 K50 A14 A21 S01
98/14*0049*..,
e9*98/14*0037*..
Seat Cordoba 44-95 185/55R15 A01 A02 A04
6K/C 44-95 195/45R15 T78 A05 A08 A09
G613 44-95 195/50R15 K49 A12 A14 A21
44-95 205/45R15 K49 L10 S01
Seat Cordoba/Ibiza 37-115 185/55R15 A01 A02 A04
6K 37-115 195/45R15 T78 A05 A08 A09
e9*93/81*0001*.., 37-115 195/50R15 K49 A12 A14 A21
e9*98/14*0001*.. 37-115 205/45R15 K49 B03 L10 S01
Seat Ibiza 33-110 185/55R15 A01 A02 A04
6K 33-110 195/45R15 T78 A05 A08 A09
G406 33-110 195/50R15 K49 A12 A14 A21
33-110 205/45R15 K49 L10 S01
Seat Inca 42-66 185/55R15 T82 A01 A02 A04
9KS 42-66 195/50R15 K41 K45 K56 T82 A05 A08 A09
H307, 42-66 205/50R15 B48 K41 K42 K45 K49 K56 A12 A14 A21
e9*93/81*0006*.., L10 S01
e9*98/14*0006*..
Skoda Felicia 40-55 195/45R15 K42 A01 A02 A04
791 A05 A08 A09
G952, H110 A12 A14 A21
e11*93/81*0011*.., S01
e11*93/81*0019*..
VW Caddy 42-66 185/55R15 A01 A02 A04
9KV 42-66 195/50R15 K41 K45 K56 A05 A08 A09
e9*93/81*0007*.., 42-66 205/50R15 B48 K41 K42 K45 K49 K56 A12 A14 A21
e9*98/14*0007*.. L10 S01
VW Caddy 44-66 185/55R15 T82 A01 A02 A04
9KVF 44-66 195/50R15 K41 K45 K56 T82 A05 A08 A09
H337 44-66 205/50R15 B48 K41 K42 K45 K49 K56 A12 A14 A21
L10 S01
VW Corrado 79-118 185/55R15 A02 A04 A05
53I 79-118 195/50R15 A08 A09 A12
E664, /1 79-118 205/50R15 R09 A14 A21 S01
VW Golf (II) 40-59 185/55R15 K42 K49 K50 A01 A02 A04
19EL 40-59 195/50R15 K42 K49 K50 K63 A05 A08 A09
F290 A12 A14 A21
X83 S01
VW Golf (II), Jetta 33-102 185/55R15 K42 K49 K50 A01 A02 A04
19E 33-102 195/50R15 K42 K49 K50 K63 A05 A08 A09
D186, /1, /2 A12 A14 A21
X83 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

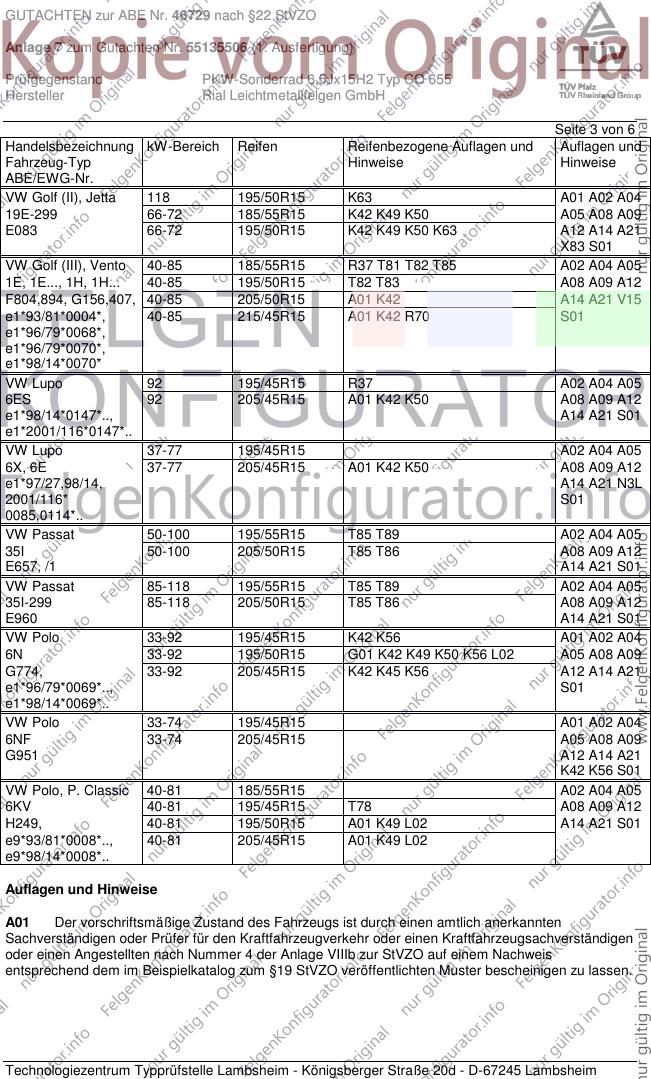

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (II), Jetta 118 195/50R15 K63 A01 A02 A04
19E-299 66-72 185/55R15 K42 K49 K50 A05 A08 A09
E083 66-72 195/50R15 K42 K49 K50 K63 A12 A14 A21
X83 S01
VW Golf (III), Vento 40-85 185/55R15 R37 T81 T82 T85 A02 A04 A05
1E, 1E..., 1H, 1H... 40-85 195/50R15 T82 T83 A08 A09 A12
F804,894, G156,407, 40-85 205/50R15 A01 K42 A14 A21 V15
e1*93/81*0004*, 40-85 215/45R15 A01 K42 R70 S01
e1*96/79*0068*,
e1*96/79*0070*,
e1*98/14*0070*
VW Lupo 92 195/45R15 R37 A02 A04 A05
6ES 92 205/45R15 A01 K42 K50 A08 A09 A12
e1*98/14*0147*.., A14 A21 S01
e1*2001/116*0147*..
VW Lupo 37-77 195/45R15 A02 A04 A05
6X, 6E 37-77 205/45R15 A01 K42 K50 A08 A09 A12
e1*97/27,98/14, A14 A21 N3L
2001/116* S01
0085,0114*..
VW Passat 50-100 195/55R15 T85 T89 A02 A04 A05
35I 50-100 205/50R15 T85 T86 A08 A09 A12
E657, /1 A14 A21 S01
VW Passat 85-118 195/55R15 T85 T89 A02 A04 A05
35I-299 85-118 205/50R15 T85 T86 A08 A09 A12
E960 A14 A21 S01
VW Polo 33-92 195/45R15 K42 K56 A01 A02 A04
6N 33-92 195/50R15 G01 K42 K49 K50 K56 L02 A05 A08 A09
G774, 33-92 205/45R15 K42 K45 K56 A12 A14 A21
e1*96/79*0069*.., S01
e1*98/14*0069*..
VW Polo 33-74 195/45R15 A01 A02 A04
6NF 33-74 205/45R15 A05 A08 A09
G951 A12 A14 A21
K42 K56 S01
VW Polo, P. Classic 40-81 185/55R15 A02 A04 A05
6KV 40-81 195/45R15 T78 A08 A09 A12
H249, 40-81 195/50R15 A01 K49 L02 A14 A21 S01
e9*93/81*0008*.., 40-81 205/45R15 A01 K49 L02
e9*98/14*0008*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

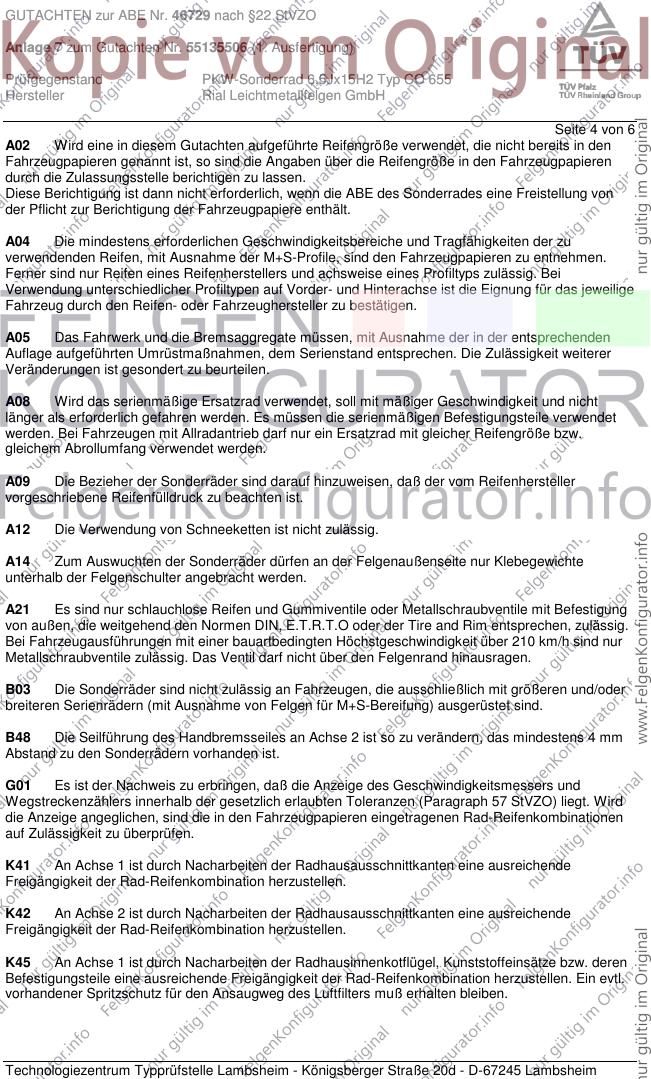

Seite 4 von 6
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B48 Die Seilführung des Handbremsseiles an Achse 2 ist so zu verändern, das mindestens 4 mm
Abstand zu den Sonderrädern vorhanden ist.
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

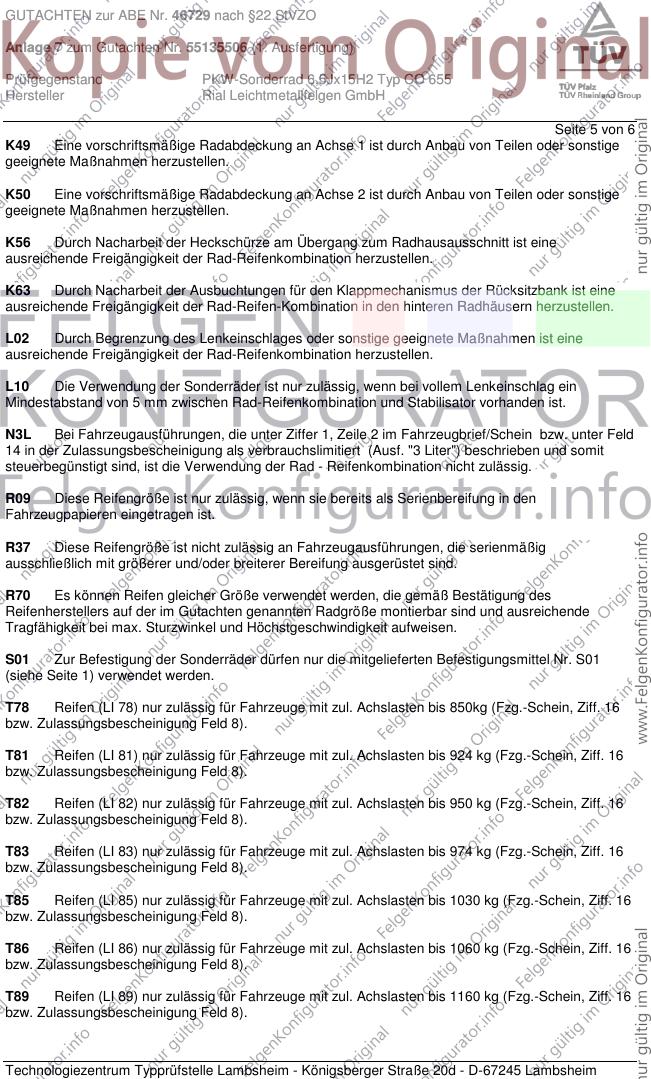

Seite 5 von 6
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K63 Durch Nacharbeit der Ausbuchtungen für den Klappmechanismus der Rücksitzbank ist eine
ausreichende Freigängigkeit der Rad-Reifen-Kombination in den hinteren Radhäusern herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L10 Die Verwendung der Sonderräder ist nur zulässig, wenn bei vollem Lenkeinschlag ein
Mindestabstand von 5 mm zwischen Rad-Reifenkombination und Stabilisator vorhanden ist.
N3L Bei Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief/Schein bzw. unter Feld
14 in der Zulassungsbescheinigung als verbrauchslimitiert (Ausf. "3 Liter") beschrieben und somit
steuerbegünstigt sind, ist die Verwendung der Rad - Reifenkombination nicht zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

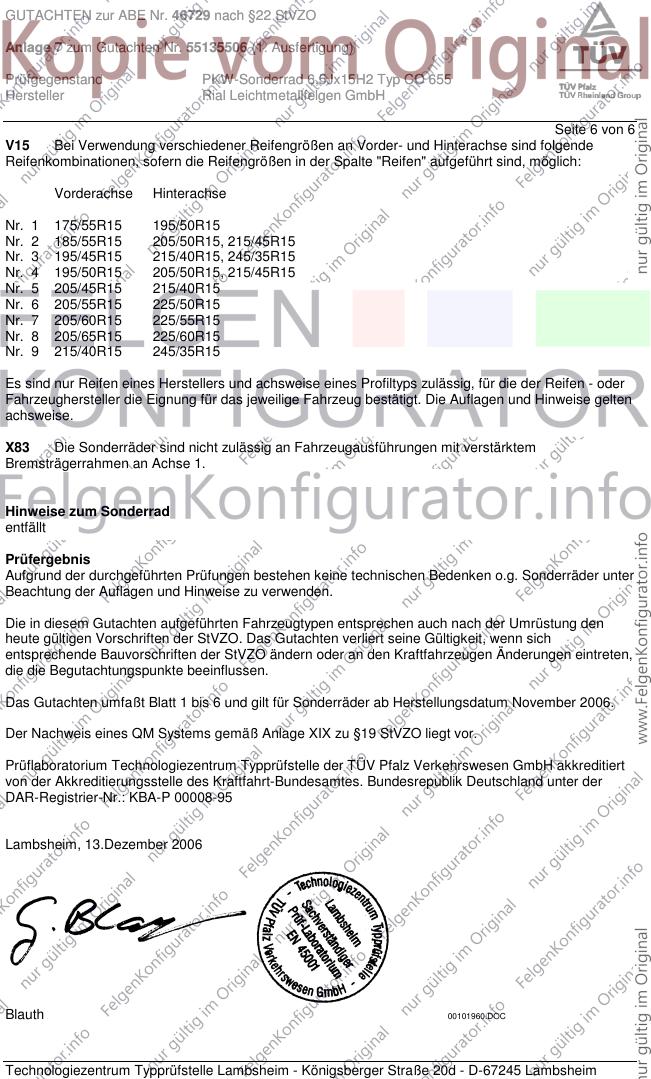

Seite 6 von 6
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X83 Die Sonderräder sind nicht zulässig an Fahrzeugausführungen mit verstärktem
Bremsträgerrahmen an Achse 1.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum November 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 13.Dezember 2006
Blauth 00101960.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
